SCUTTLE机器人舷窗式电池组结构设计

　　这款电池组结构是面向移动巡检机器人平台开发的动力承载组件，核心适配SCUTTLE系列轮式移动机器人的动力升级需求，在机器人巡检、仓储物料转运、户外环境探测等场景下，为整机提供稳定的动力输出载体。不同于常规机器人电池采用的封闭内置式安装方案，该结构采用半开放舷窗式设计思路，核心解决移动机器人长期作业中电池状态检查、快速更换、保护电路集成三个核心痛点。

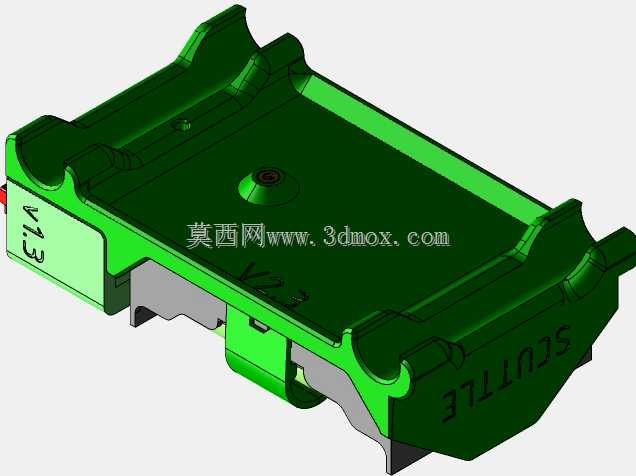

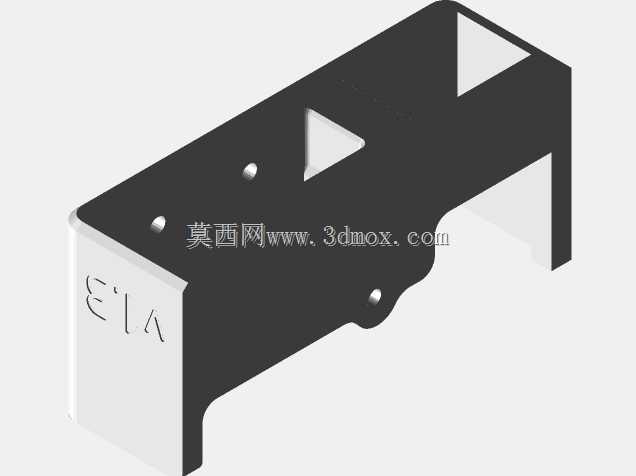

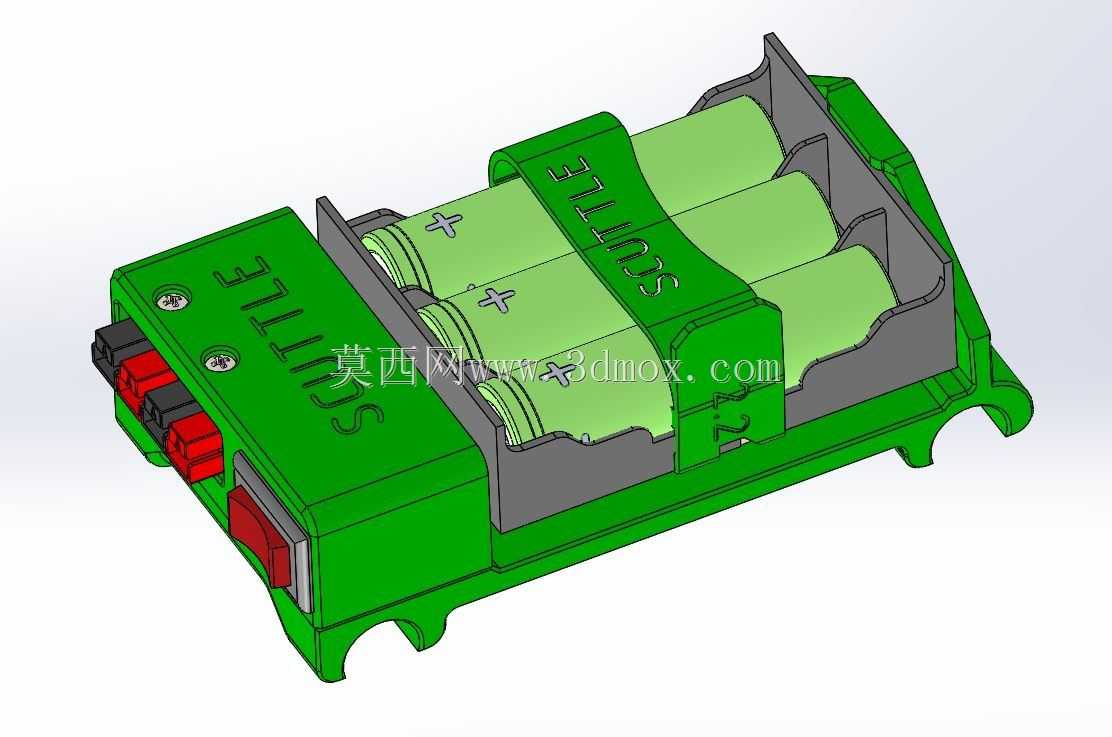

　　从结构功能来看，整套组件由三个独立的3D打印结构件拼接组成，相比传统双件拼接的电池座，拆分后的零件打印成型难度更低，无需大尺寸打印平台即可完成单件制作，同时拼接位置预留了定位止口，组装时无需额外治具即可完成对位，配合螺丝锁紧即可形成完整的承载框架。电池仓内部适配多节圆柱型动力电芯的排布，仓体侧面的舷窗开口直接对应电芯侧面区域，日常巡检时无需拆解电池座即可直接观察电芯外观状态，快速识别电芯鼓包、漏液等异常情况，大幅降低户外作业设备的日常维护工作量。

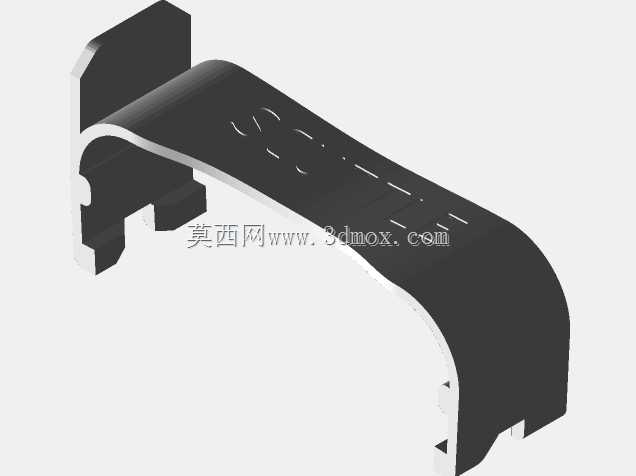

　　快拆设计是这套结构的核心特性，电池固定绑带集成在结构件上，表面做了防滑纹理处理，无需额外工具即可手动松开绑带完成电芯拆卸更换，在机器人长时间户外作业、需要快速更换备用电池的场景下，单组电池更换时间可控制在十秒以内，有效提升设备连续作业能力。结构内部预留了电池保护电路的安装空间，可直接搭载常规尺寸的BMS保护板，保护板安装位与电芯极柱区域预留了足够的走线空间，避免走线挤压造成的绝缘层破损风险，同时BMS区域与电芯仓之间做了隔离挡边，防止电芯更换过程中误碰保护板元件造成电路故障。

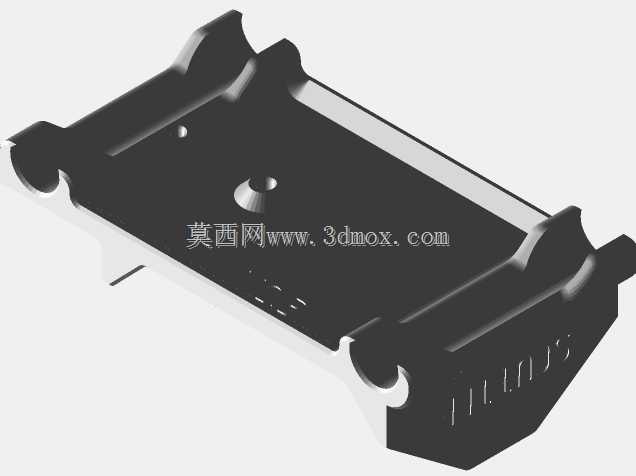

　　从安装边界来看，整套电池座底部预留了与机器人底盘对应的安装固定孔位，孔位位置与SCUTTLE机器人2.3版本底盘的安装凸台完全匹配，安装时直接对位锁紧即可，无需对原有底盘做额外打孔改装。结构整体做了轻量化设计，在保证结构强度的前提下，对非受力区域做了镂空减材处理，降低整套电池组件的总重量，减少机器人行走过程中的动力负载。结构外侧的接线端预留了快插接线端子的安装位，红黑接线位做了极性标识与防呆设计，避免电池接反造成的电路烧毁问题，端子安装位做了凸起防护边，防止机器人行走过程中碰撞造成接线端子脱落。

　　在结构强度设计上，电池仓的受力区域做了加厚处理，绑带穿过的位置做了圆角过渡，避免长期绑带勒压造成的结构件开裂，底部支撑脚做了弧形加强筋设计，在机器人经过颠簸路面时，可缓冲电芯受到的冲击，避免电芯受剧烈震动造成极柱断裂。整套结构的外形尺寸完全控制在原有底盘的安装边界内，安装后不会超出机器人底盘的外轮廓，避免机器人在狭窄通道通行时电池座被剐蹭损坏。相比上一代电池组结构，这套设计在总重量、打印耗时、维护便捷性上都做了针对性优化，同时预留了后续扩展的空间，可通过调整拼接件的长度适配更多数量的电芯，满足不同续航需求的机器人配置，无需重新设计整套底座结构，大幅降低后续衍生型号的开发成本。
