舷窗机器人维护专用组合式扳手工具

　　在移动巡检类舷窗机器人的日常运维场景中，运维人员往往需要携带多件零散工具完成设备紧固件拆装、部件调校作业，零散工具不仅容易在作业现场遗失，在狭窄的舷窗周边作业空间内，频繁更换工具也会大幅拉长单次维护的作业时长，这款集成式维护扳手正是针对这类场景的痛点完成结构设计。从功能集成维度看，这款扳手在单一部件上整合了两类常用拆装结构：一端适配机器人机身紧固件常用的内六角键槽规格，可直接完成机身盖板、轮组支架、传感器安装座等部位的六角螺丝拆装作业，另一端集成了十字螺丝刀头结构，可覆盖绝大多数电子元器件固定、线束压片锁紧的菲利普斯螺丝拆装需求，无需额外携带批头组即可完成机器人90%以上的日常维护拆装操作。从结构设计细节来看，

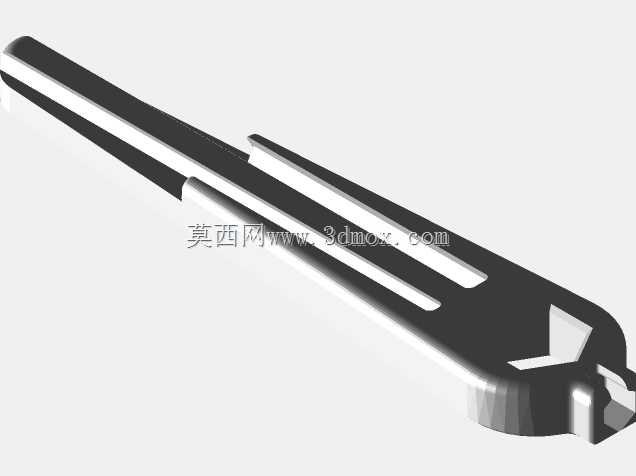

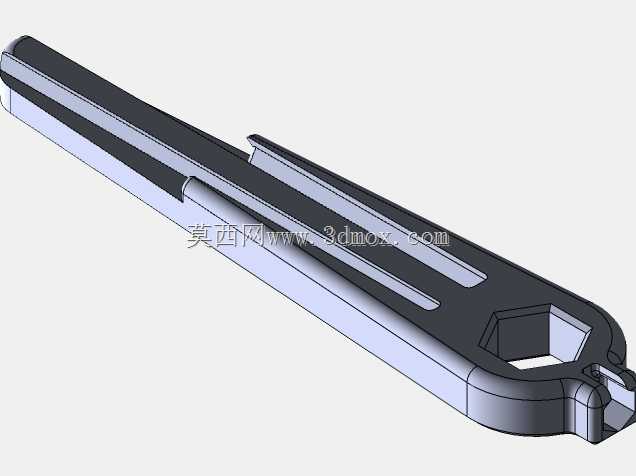

　　扳手主体采用长条形一体化构型，整体轮廓做了全圆角过渡处理，没有尖锐棱角，在舷窗周边的金属框架、玻璃面板旁作业时，不会剐蹭损伤舷窗密封面或玻璃表层；握持区域做了等距的防滑凹槽结构，即便运维人员佩戴防滑劳保手套操作，也能获得足够的握持摩擦力，不会出现施力打滑的问题。扳手靠近六角端的位置设计了一个方形挂孔，既可以穿入挂绳将工具挂在运维工装腰带上随身携带，也可以在工具收纳时挂在工具架的挂钉上，避免和其他零散工具混放导致的找寻耗时。扳手主体表面预留了标识刻印区域，可标注工具适配的设备型号，避免多类运维工具混放时出现错拿误用的情况。从安装与使用边界来看，这款扳手的整体厚度控制在8mm以内，

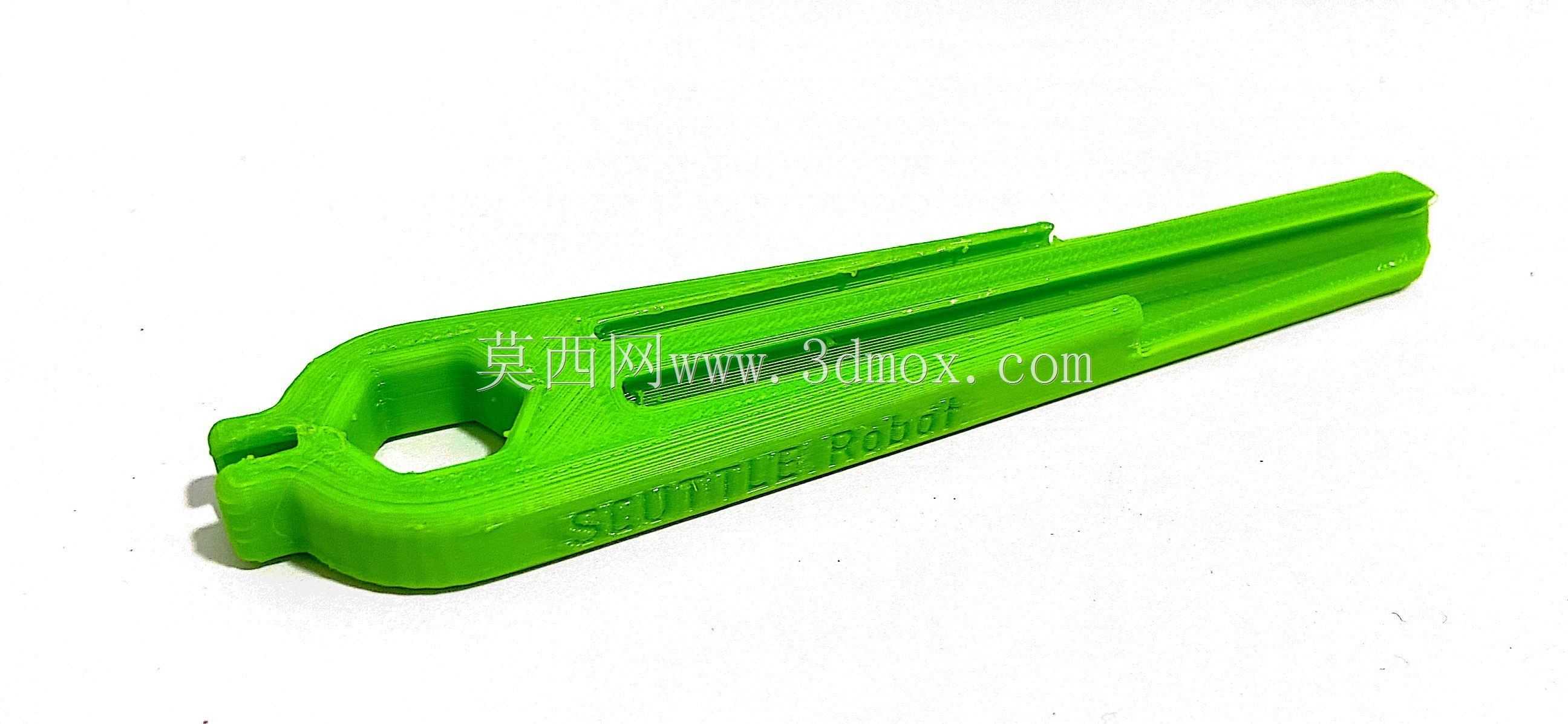

　　可伸入机器人机身与舷窗框架之间最窄10mm的间隙内完成隐蔽位置的螺丝拆装，不会因为工具厚度过大无法伸入作业点位；扳手的力臂长度经过反复调校，既保证了拆装常规M3-M4规格螺丝时的施力力矩足够，不会因为力臂过短导致拧动螺丝费力，也不会因为力臂过长导致施力力矩过大拧滑螺丝牙纹或是拧裂塑料材质的安装基座。针对3D打印加工的工艺特性，这款扳手的结构做了针对性的打印适配优化：所有竖直方向的结构都做了1.5度的脱模斜度，无需添加支撑结构即可完成FDM工艺打印，打印完成后仅需简单去除毛边即可投入使用，打印材料可选用常规PLA、PETG等工程塑料，针对需要更大力矩的作业场景，也可选用碳纤维增强耗材打印，进一步提升工具的结构强度与抗形变能力。

　　在实际运维作业中，使用这款集成扳手可将单次舷窗机器人的常规维护作业时长缩短近40%，运维人员无需在工具包内反复翻找对应规格的六角匙与十字螺丝刀，单手握持即可完成两类螺丝的拆装操作，尤其适合高空舷窗、狭窄巡检通道这类不便摆放工具包的作业场景。扳手的整体重量控制在30g以内，长时间随身携带也不会增加运维人员的负重负担，一体化的结构没有活动拼接部件，不存在长期使用后部件松脱、遗失的问题，耐用性远高于组合式的便携螺丝刀套装。针对舷窗机器人常部署在潮湿、多粉尘的巡检环境的特性，这款塑料材质的扳手不会像金属工具那样出现锈蚀问题，即便接触到冷凝水、粉尘污渍，仅需简单擦拭即可清洁，不会出现锈迹污染设备表面的问题。在结构强度校核阶段，针对扳手最容易出现断裂的六角键与手柄连接位置，做了局部加厚的加强筋结构，可承受最大5N·m的拧动力矩，完全覆盖舷窗机器人所有常规紧固件的拧紧力矩要求，正常使用场景下不会出现结构断裂的问题。
