外螺纹端带肩长轴连接紧固件结构设计

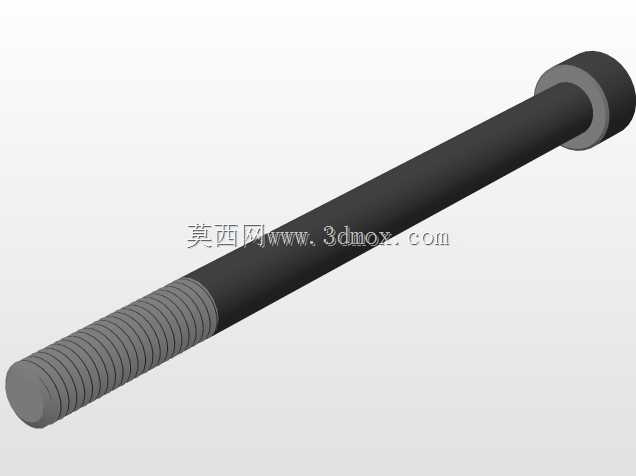

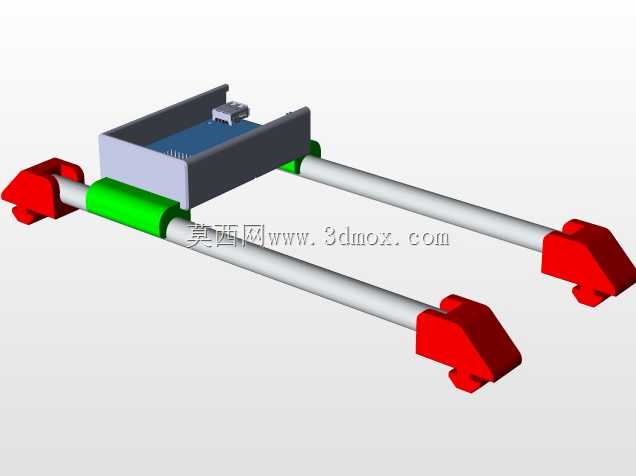

　　该带肩螺纹长轴属于机械连接类通用五金零件，在各类工装夹具、小型自动化输送线、实验室小型实验台架、民用五金组装结构中都有广泛适配场景，日常设备组装中常作为单侧限位的拉紧、定位连接件使用，区别于全螺纹螺栓，其光杆段可承担径向定位、滑动导向的辅助作用，轴肩结构可直接抵接安装面实现轴向硬限位，无需额外加装轴套或者挡圈来控制轴向安装位置，能减少装配环节的零件数量，降低组装时的零件管理成本。从结构设计逻辑来看，零件整体为同轴回转体结构，一端为直径略大于杆身的圆柱轴肩，轴肩端面为平面，可与安装件的沉孔端面或者安装板表面完全贴合，承担轴向载荷的传递，避免杆身直接承受过大的轴向剪切力；杆身大部分为光杆段，表面粗糙度设计满足常规装配要求，

　　既可以穿入对应内径的光孔实现径向定位，也可在需要滑动的场景下作为导向轴段使用，光杆段与轴肩的过渡位置采用小圆弧过渡，避免应力集中导致的轴肩根部断裂问题，提升零件在交变载荷下的疲劳寿命；另一端为长度经过匹配计算的外螺纹段，螺纹规格与光杆段直径匹配，螺纹收尾处设置有合理的退刀结构，保证螺母可以拧到螺纹段最根部，实现对被连接件的可靠压紧，螺纹段长度根据常规安装场景的叠层厚度设计，预留足够的螺母啮合长度，避免螺纹啮合不足导致的滑牙、连接松脱问题。从安装边界来看，该零件安装时需保证轴肩贴合面的安装平面平面度满足装配要求，避免轴肩偏斜导致杆身承受额外的弯曲应力；光杆段穿入的安装孔内径需与杆身直径保持合理的间隙配合，

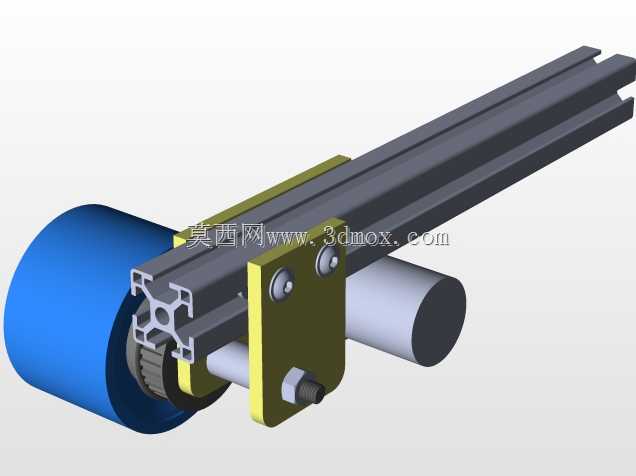

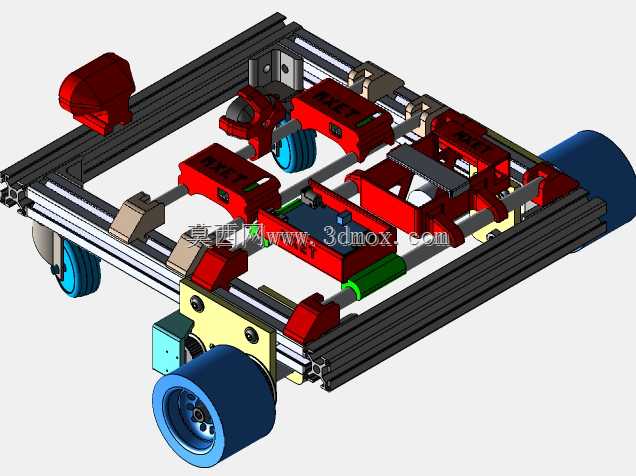

　　若用于定位场景可选用过渡配合等级，若仅作为穿接拉紧使用可选用小间隙配合，方便装配时的穿入操作；螺纹段配套的螺母需匹配对应螺纹规格，安装时可根据载荷需求加装平垫或者弹垫，避免振动工况下螺母松动；零件整体长度可适配不同厚度的叠层安装场景，轴肩直径大于光杆段直径，可直接卡在安装孔外侧，无需在杆身额外加工卡槽安装卡簧，装配时仅需从单侧穿入，另一侧拧入螺母即可完成固定，装配效率相比带卡簧的销轴类零件提升40%左右。在实际使用场景中，这类零件常被用在小型设备的门板铰接拉紧、线体侧边挡条的固定、实验台架的杆件连接、小型工装的压板拉紧等位置，光杆段在穿入非金属板材或者薄金属板时，不会像全螺纹螺栓那样刮伤安装孔内壁，

　　也不会因为螺纹咬合安装孔导致拆卸时孔位磨损扩大，反复拆装的场景下使用寿命远高于同规格的全螺纹螺栓；轴肩的一体式结构相比额外加装垫片的结构，不会出现垫片遗漏、垫片偏斜导致的压紧力不均问题，轴向定位精度更高，对于需要控制轴向安装尺寸的场景，可直接通过轴肩端面定位，无需反复测量调整安装位置。设计阶段针对零件的受力场景做了结构优化，光杆段的直径根据常见的拉紧载荷做了等强度设计，螺纹段的小径与光杆段的直径差控制在合理范围，避免螺纹根部成为整个零件的强度薄弱点；轴肩的厚度根据轴向承压需求设计，保证轴肩在承受最大压紧力时不会发生变形，轴肩外圆做了小倒角处理，避免安装时锐边划伤操作人员或者安装件表面；螺纹段的端部做了倒角导向，方便螺母的导入拧入，也能避免螺纹端部的毛刺在装配时刮伤螺母螺纹。在三维建模过程中，回转体主体采用旋转特征生成，保证各段的同轴度公差满足设计要求，螺纹段采用真实螺纹建模或者装饰螺纹线均可满足工程出图需求，过渡圆角、端部倒角等细节特征完整还原，可直接用于工程图生成、装配干涉检查、3D打印样件验证等环节，导入各类三维装配环境中可直接与对应规格的螺母、安装板进行虚拟装配，验证安装间隙、干涉情况，提前排查装配时可能出现的孔位不对中、长度不足等问题。
