升级款DIY飞行模拟驾驶操作舱结构

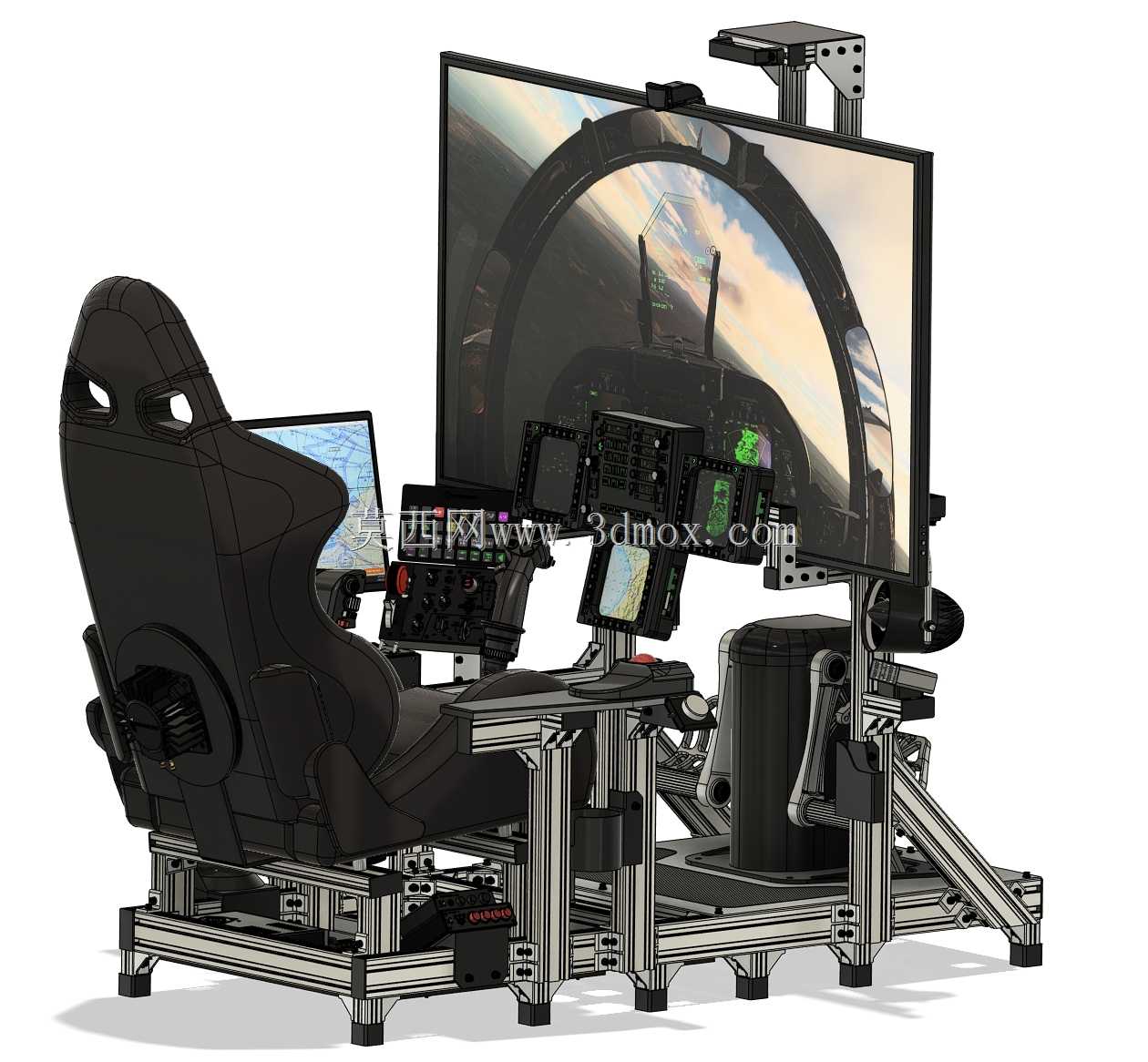

　　这套DIY飞行模拟驾驶舱的结构设计，核心面向民用航空模拟训练、飞行爱好者居家实操、通航院校基础科目入门演练三类场景，区别于专业级全动模拟舱的高成本门槛，这套结构在保证操作位人机工程合理性的前提下，最大化压缩了非必要的冗余结构，兼顾了组装灵活性与使用稳定性。从实际用途出发，该座舱可匹配主流飞行模拟软件的操作逻辑，预留了操纵杆、油门台、脚舵、多块显示屏幕的安装点位，能够覆盖通用单发小飞机、小型通航飞行器的常规操作流程模拟，满足目视飞行、仪表飞行基础科目的操作姿态适配需求，不需要额外定制转接支架即可完成常用外设的固定安装。

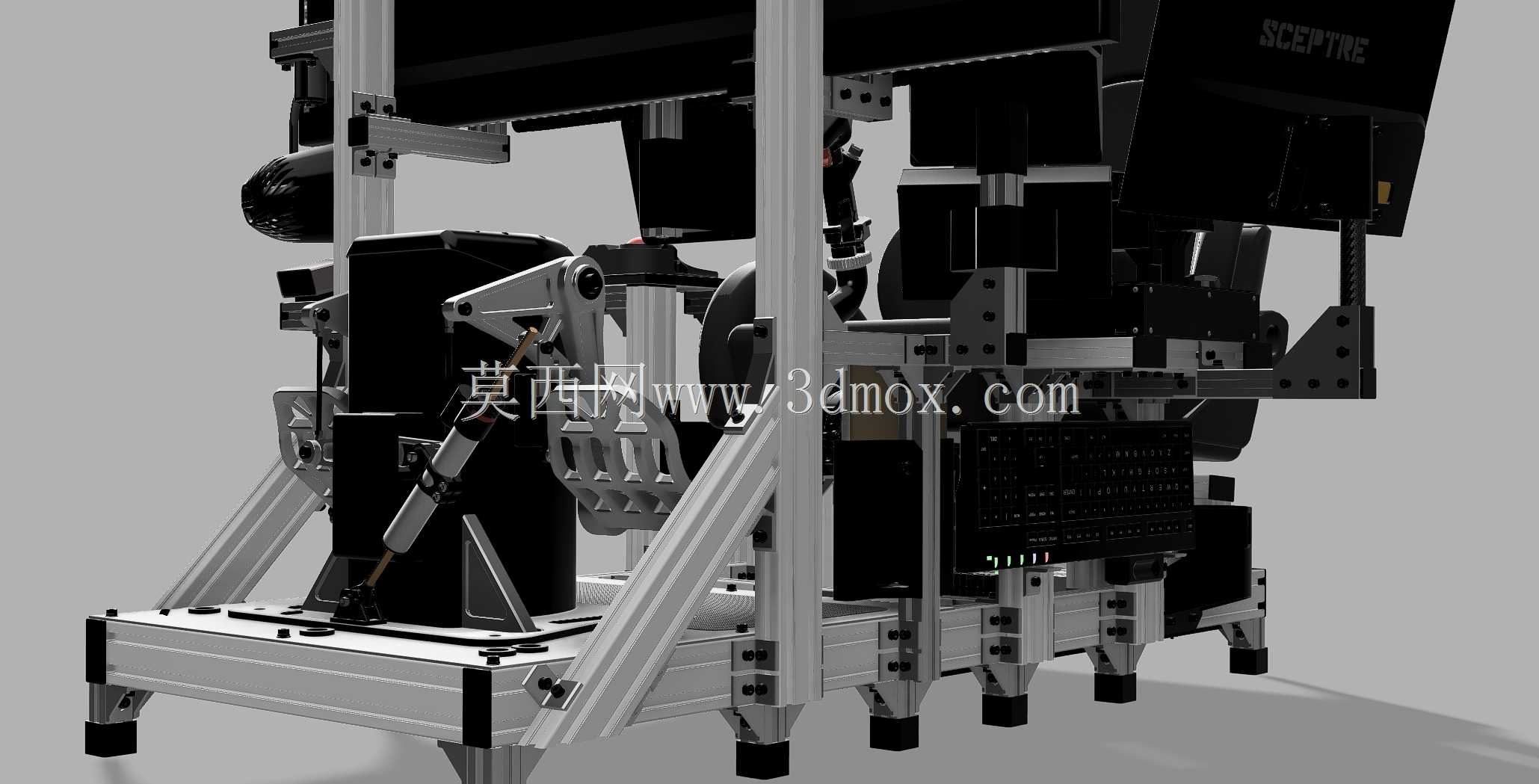

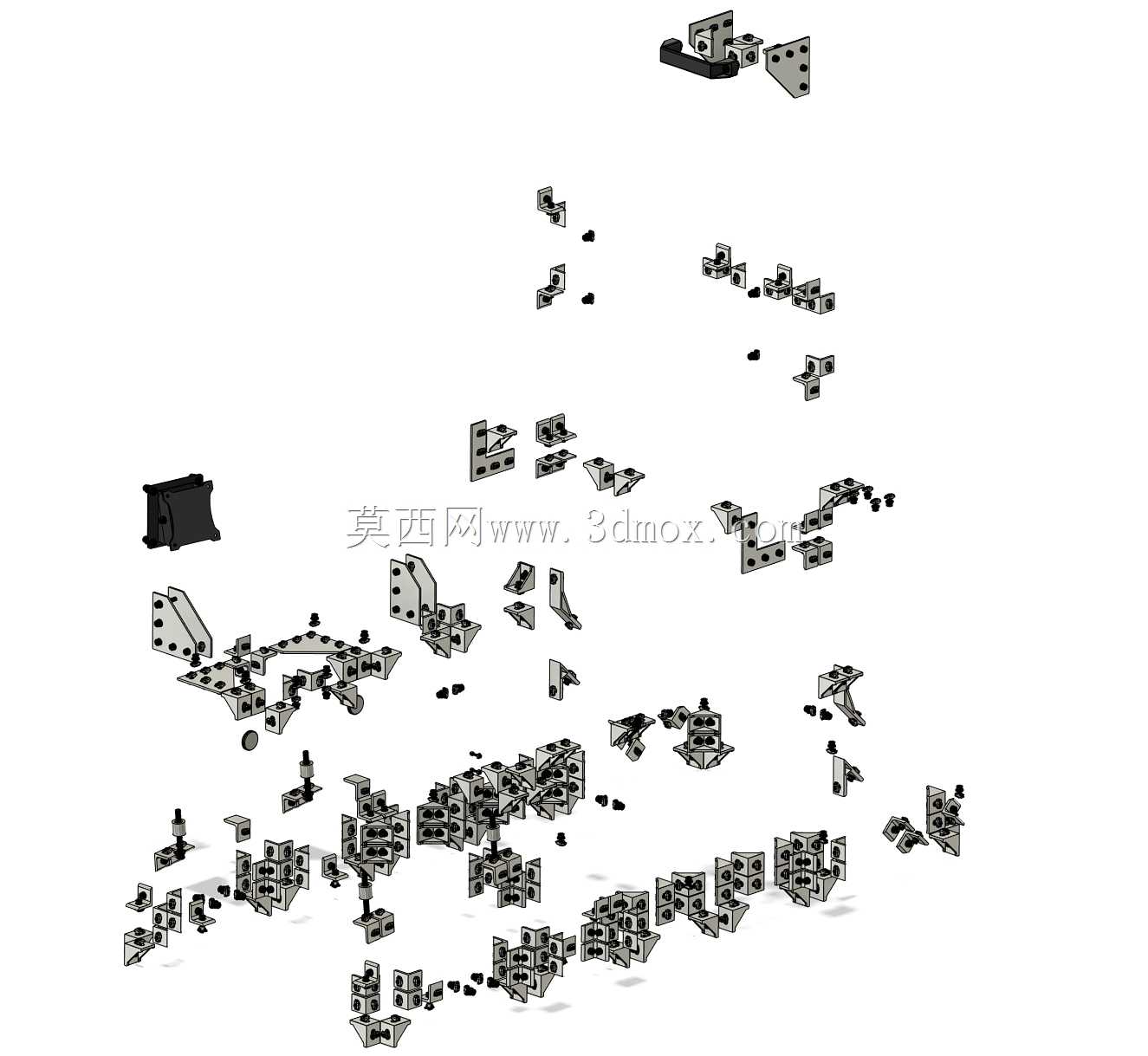

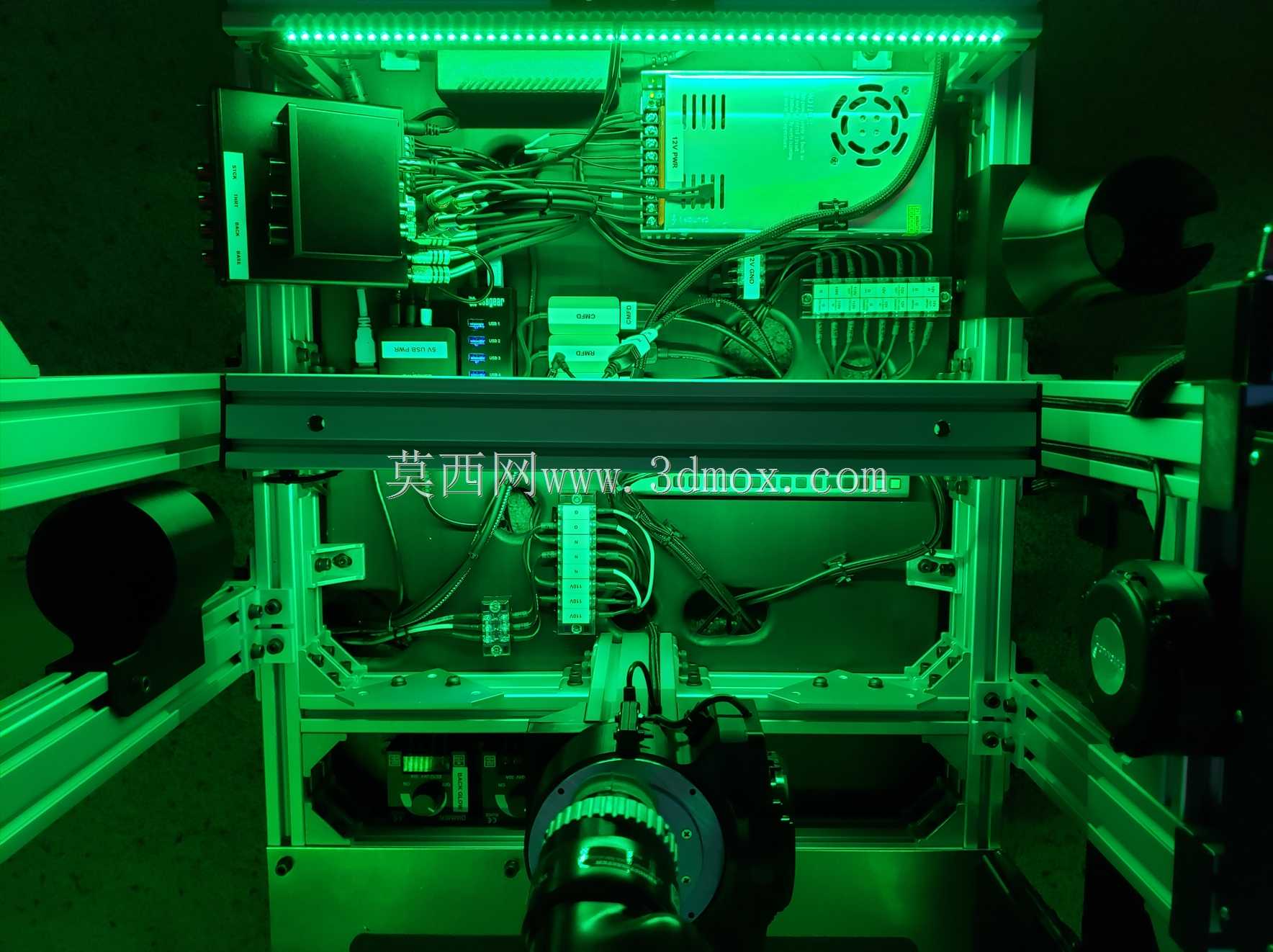

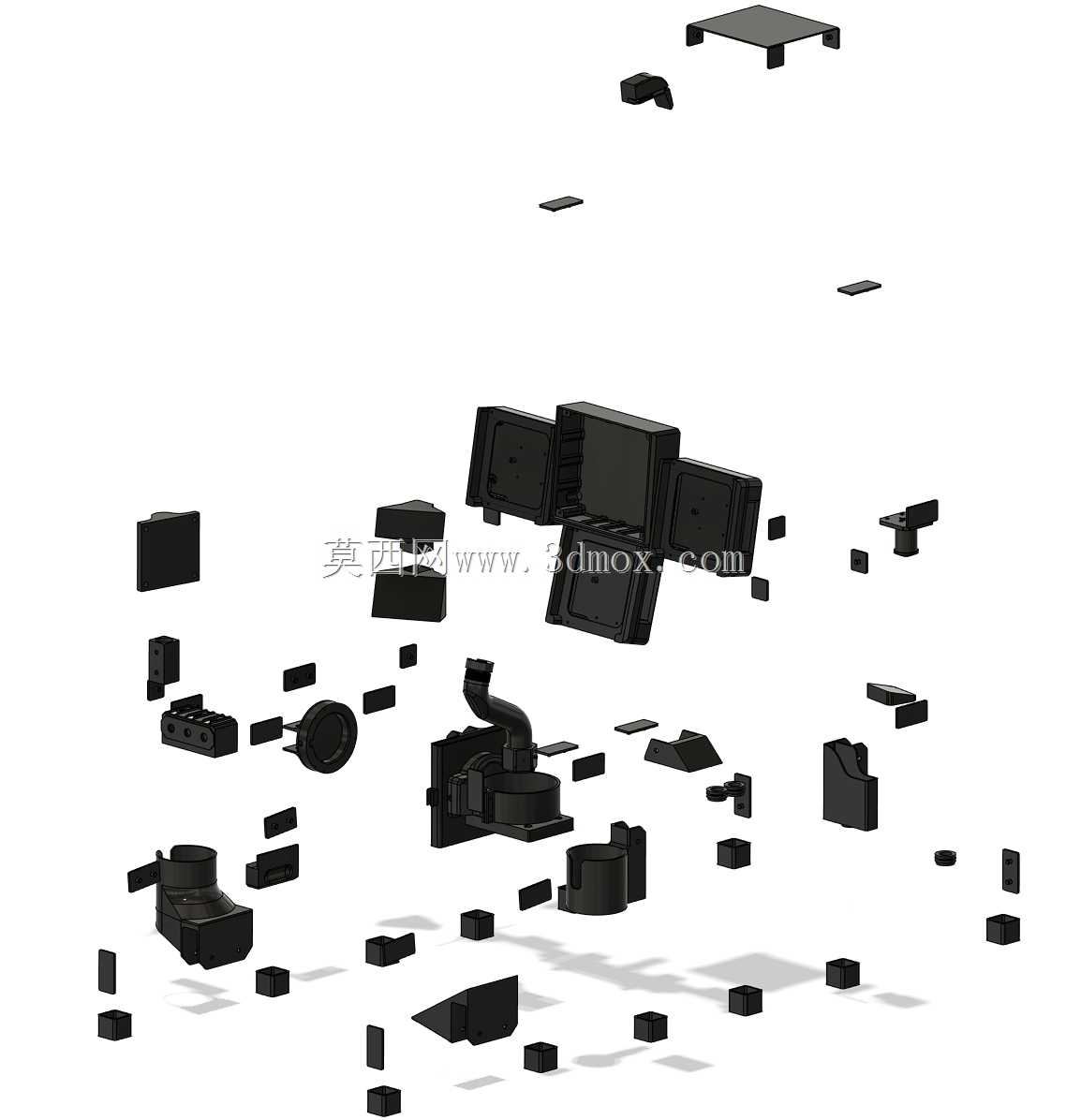

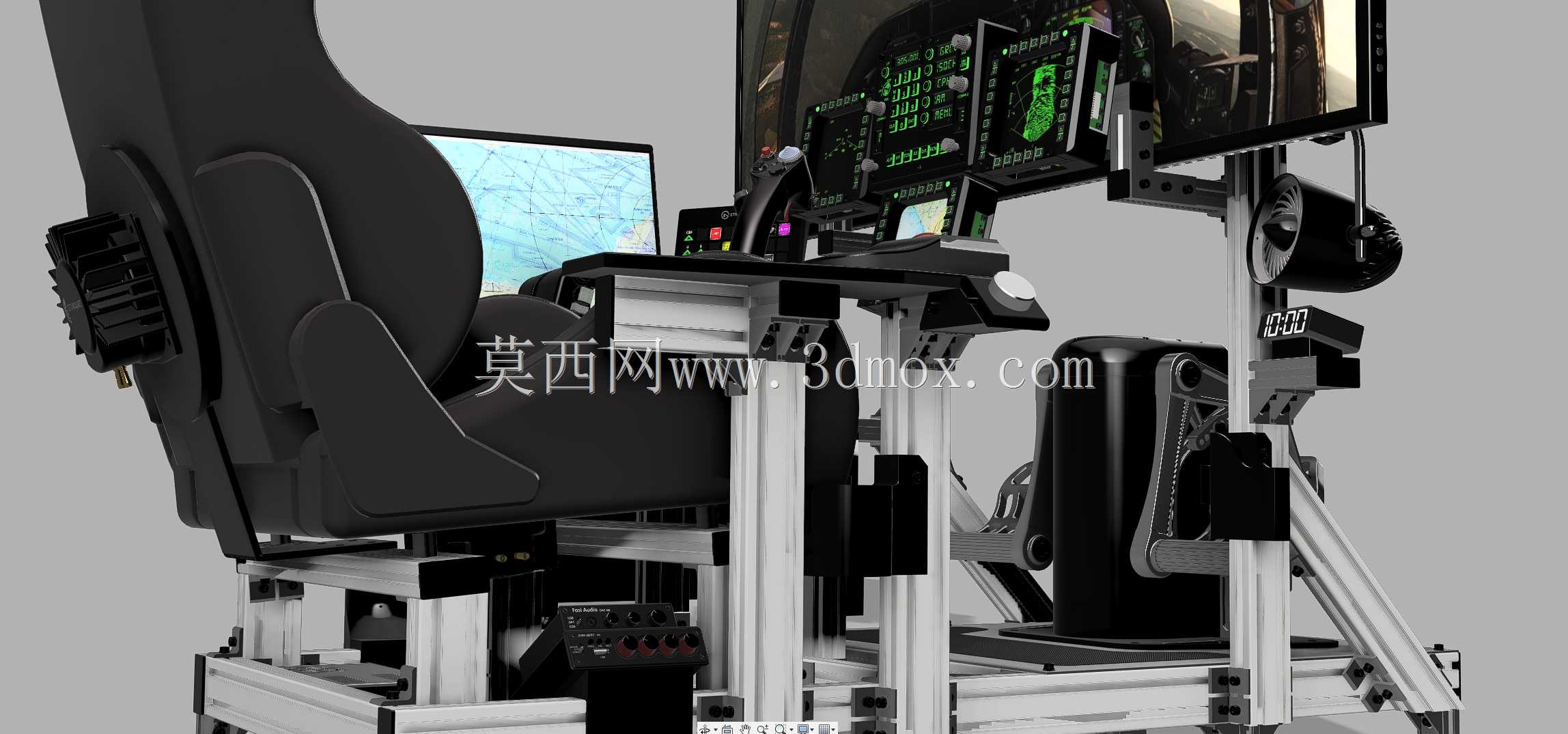

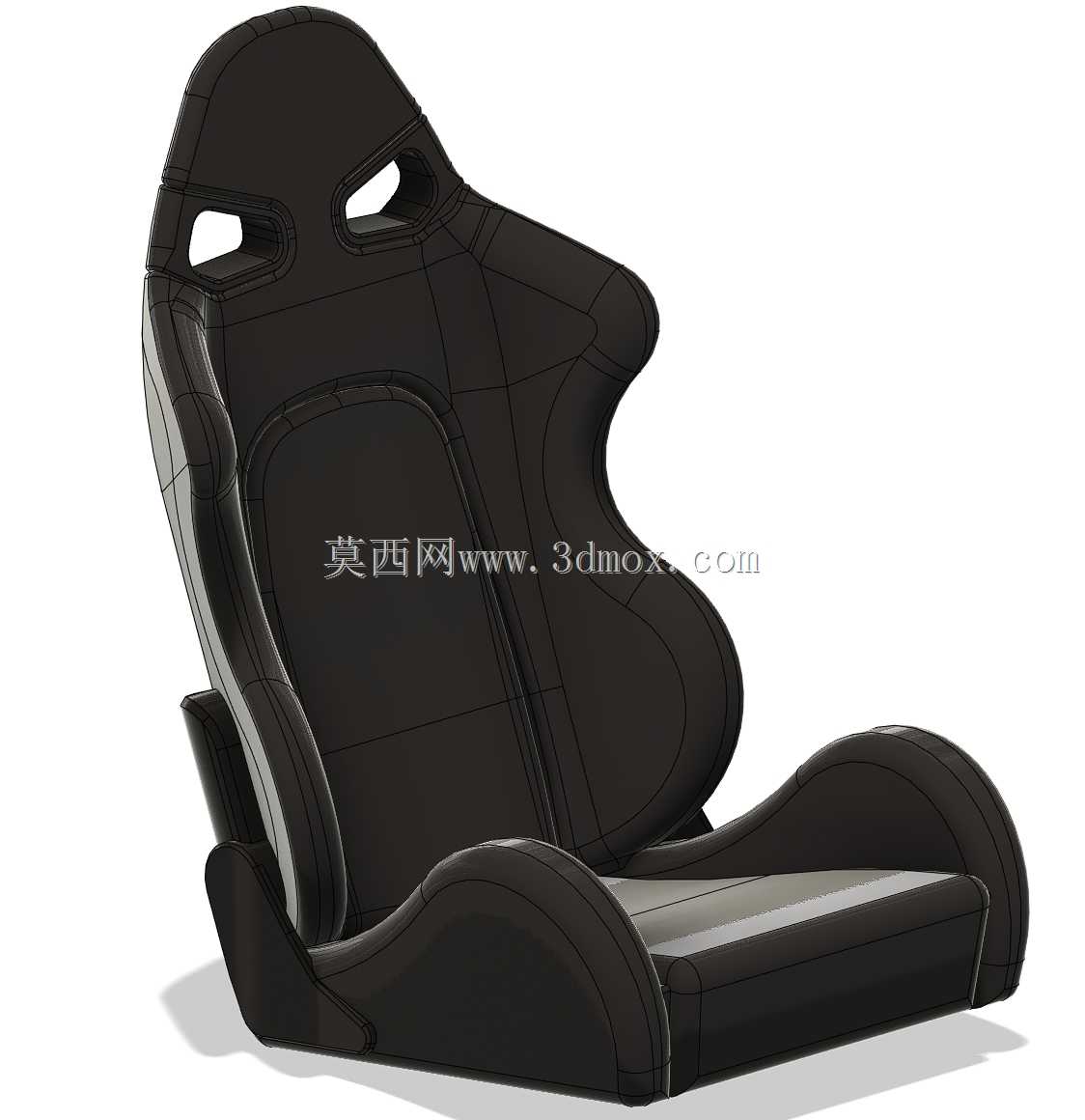

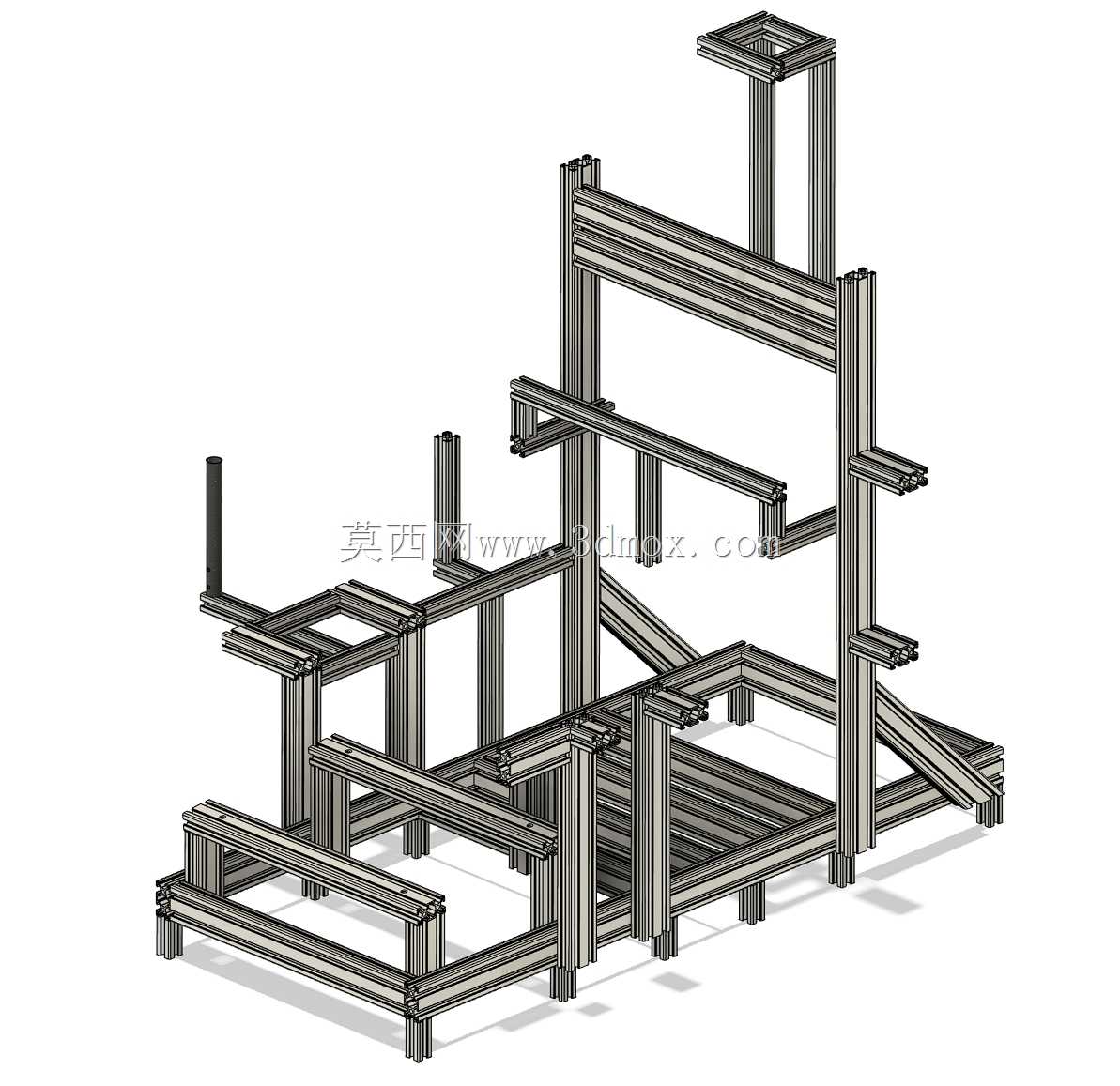

　　设计思路上，整体采用分模块拼接的框架逻辑，没有采用一体化焊接的刚性结构，而是将座舱分为座椅承载区、主操纵安装区、仪表显示区、侧方设备挂载区四个独立模块，各模块之间采用标准紧固件连接，既方便个人用户自行组装拆解，也能根据实际使用空间调整各模块的相对位置，适配不同户型的摆放空间限制。座椅承载区参考了真实轻型飞机的座椅靠背倾角与臀部支撑点位置，靠背角度可在12度到28度区间内调整，座面高度距离地面的安装边界控制在380mm到460mm之间，适配不同身高使用者的腿部伸展需求，座面下方预留了走线空腔，所有外设的连接线均可从框架内部空腔排布，避免明线缠绕影响操作。

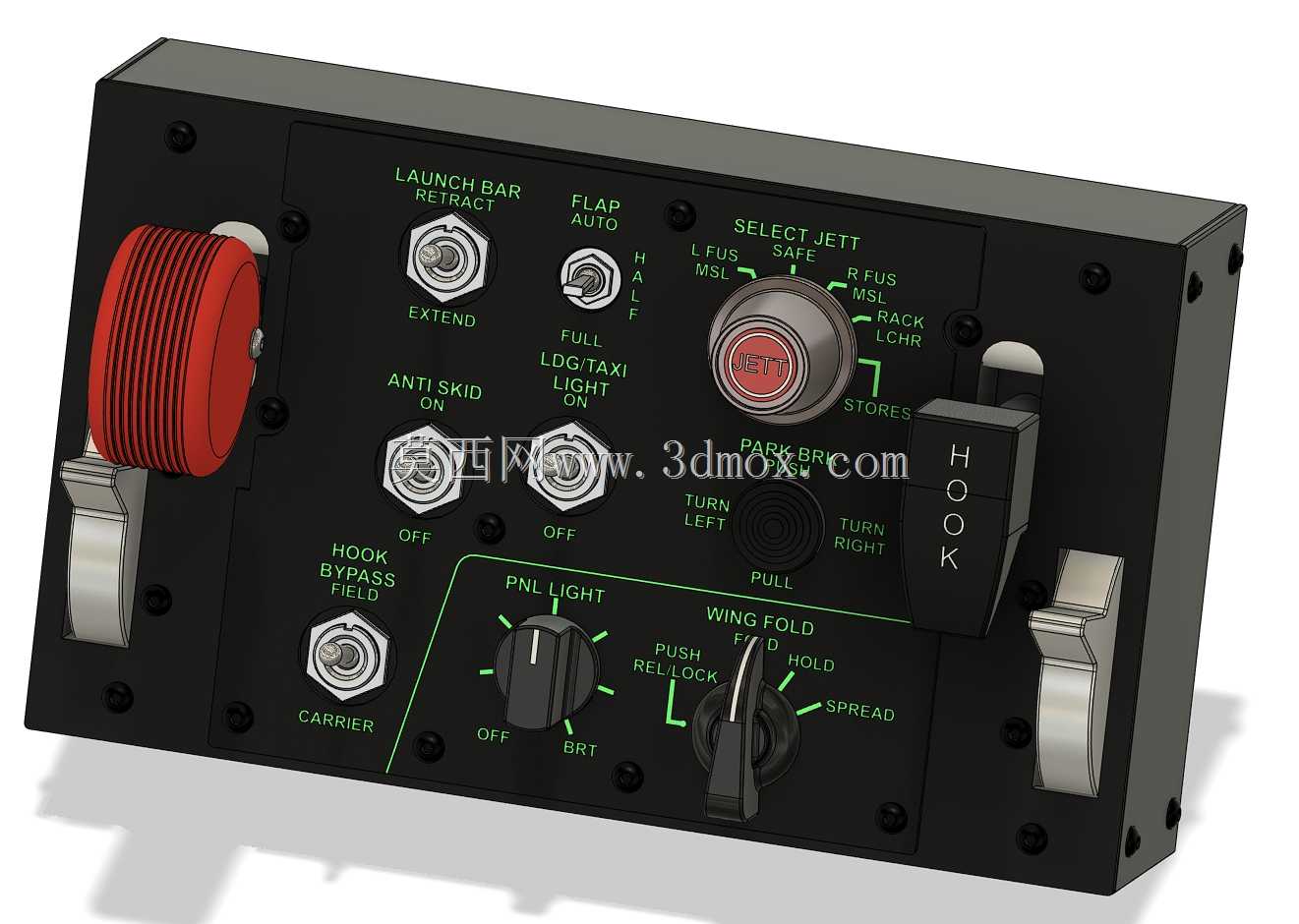

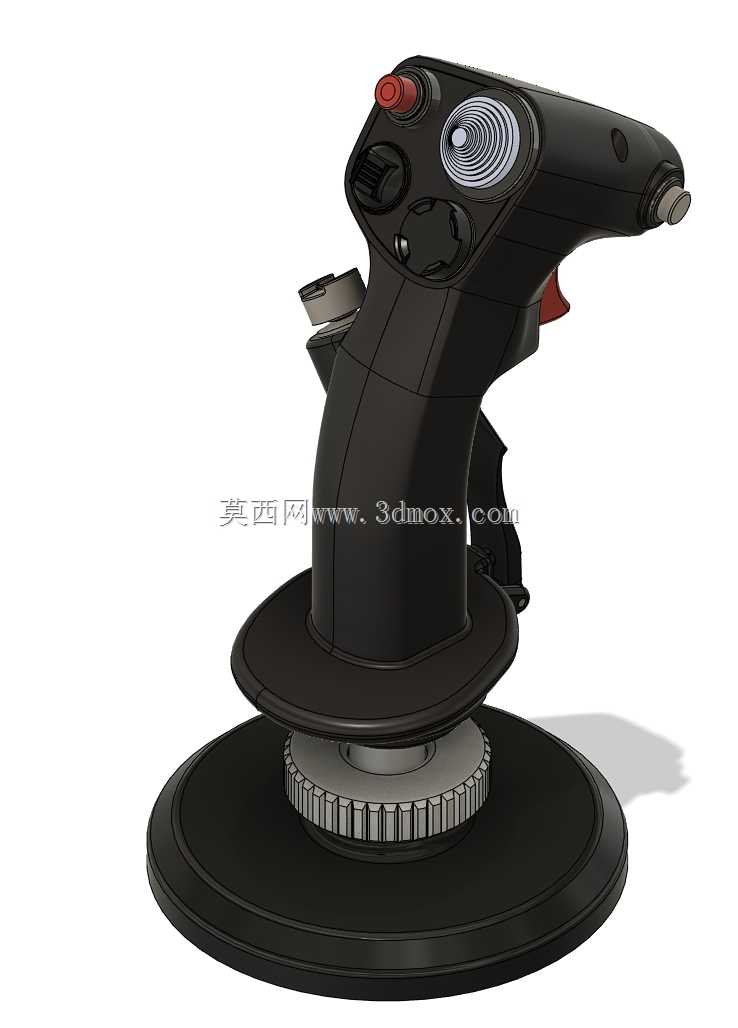

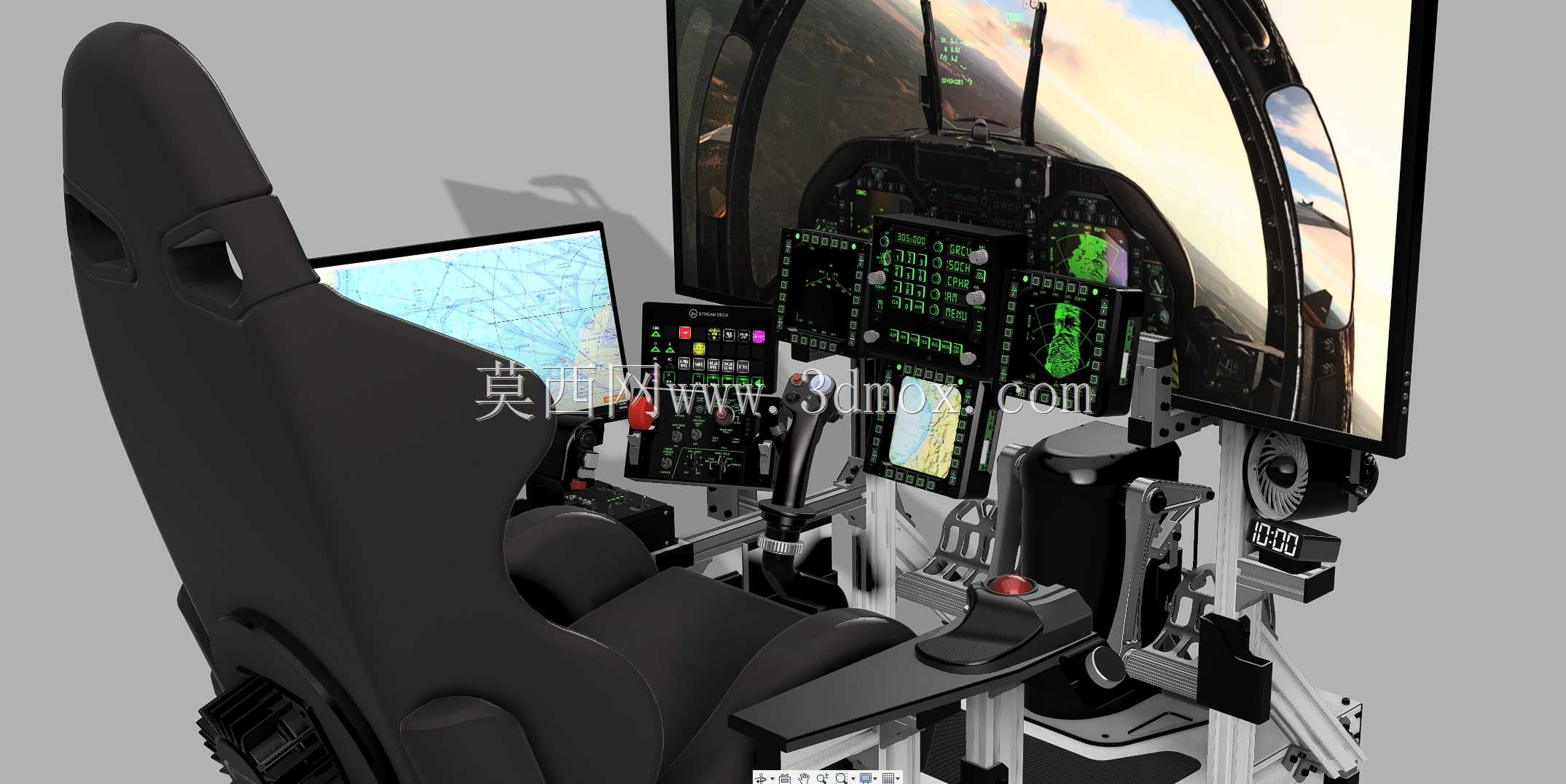

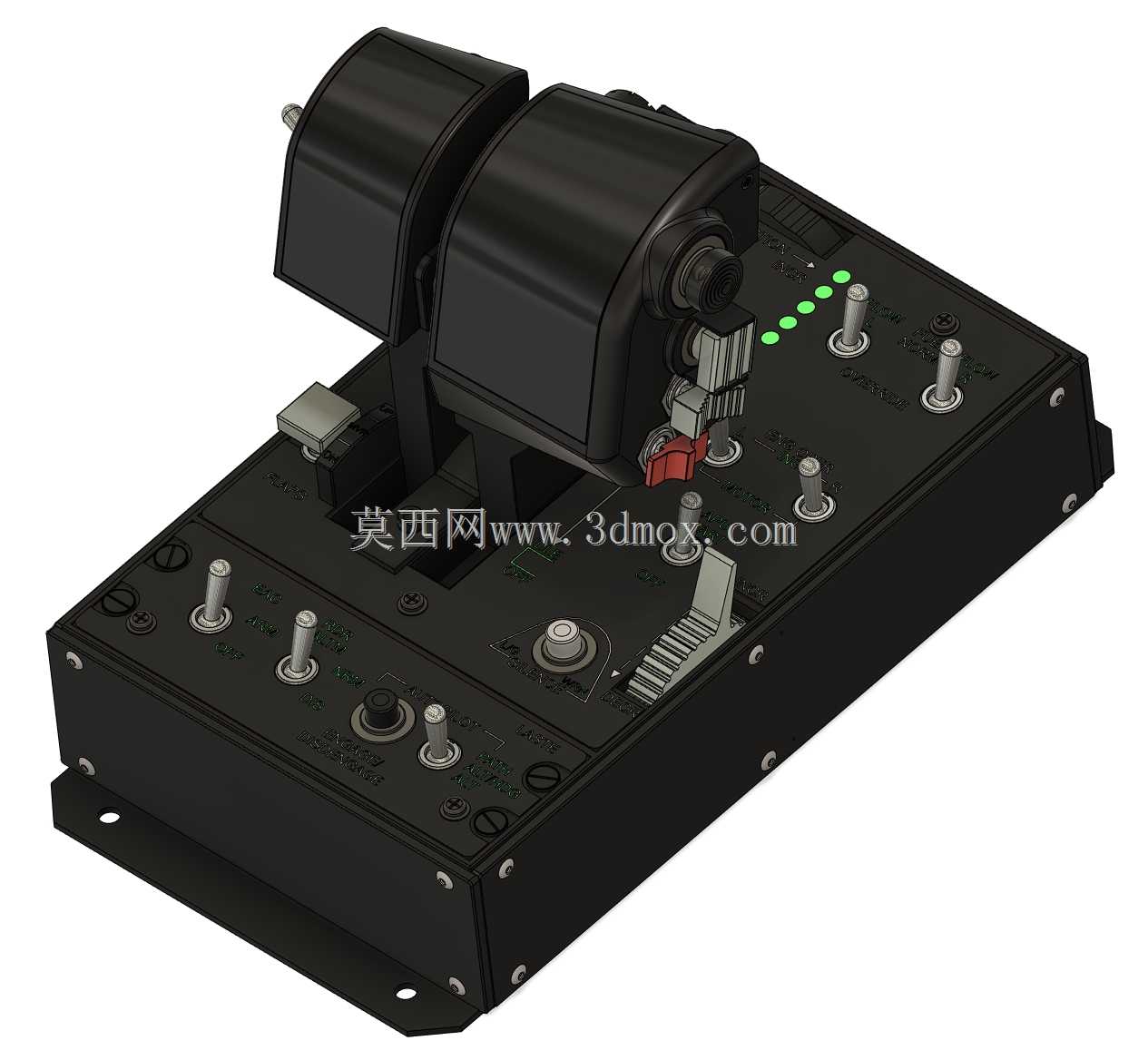

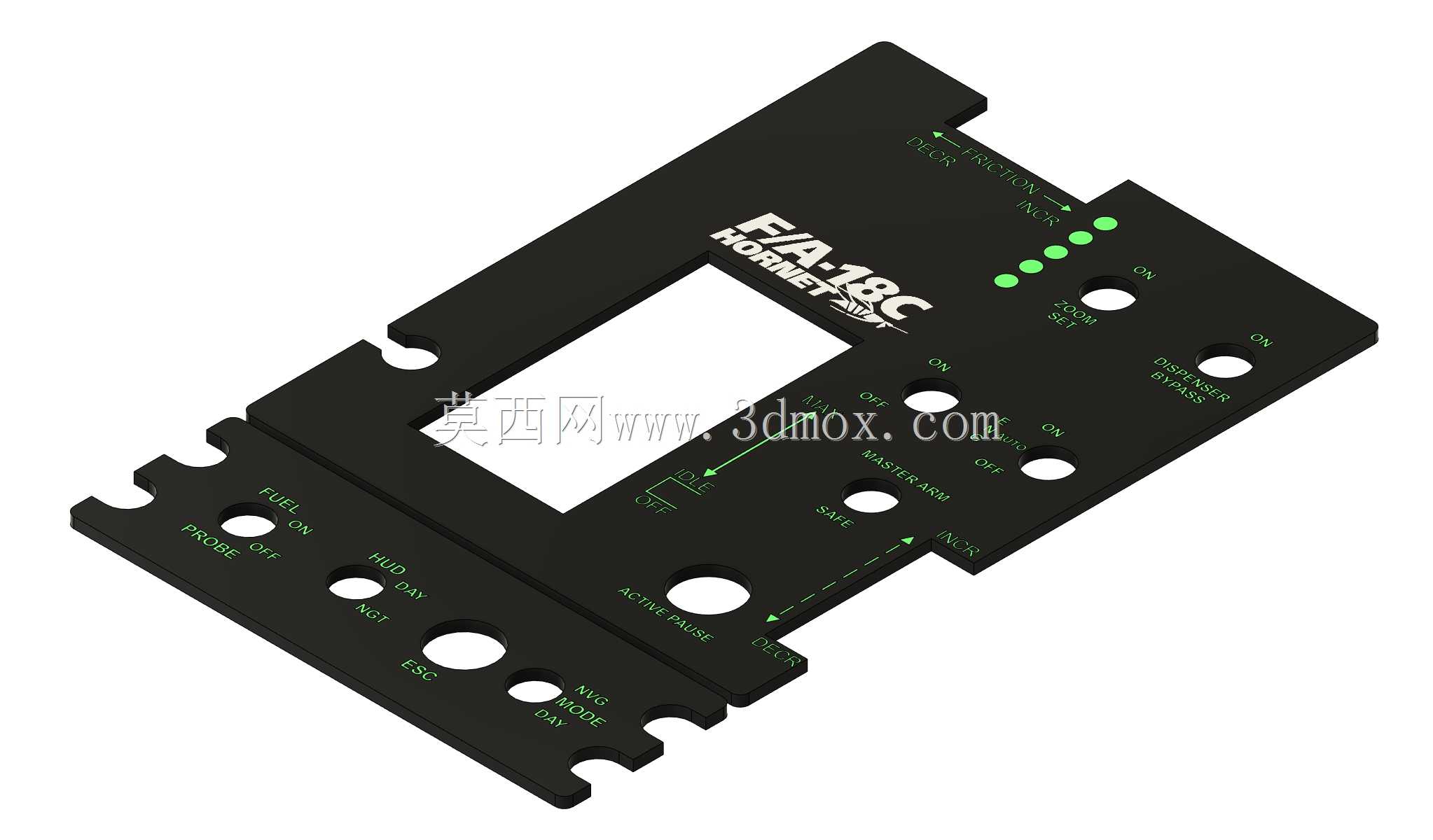

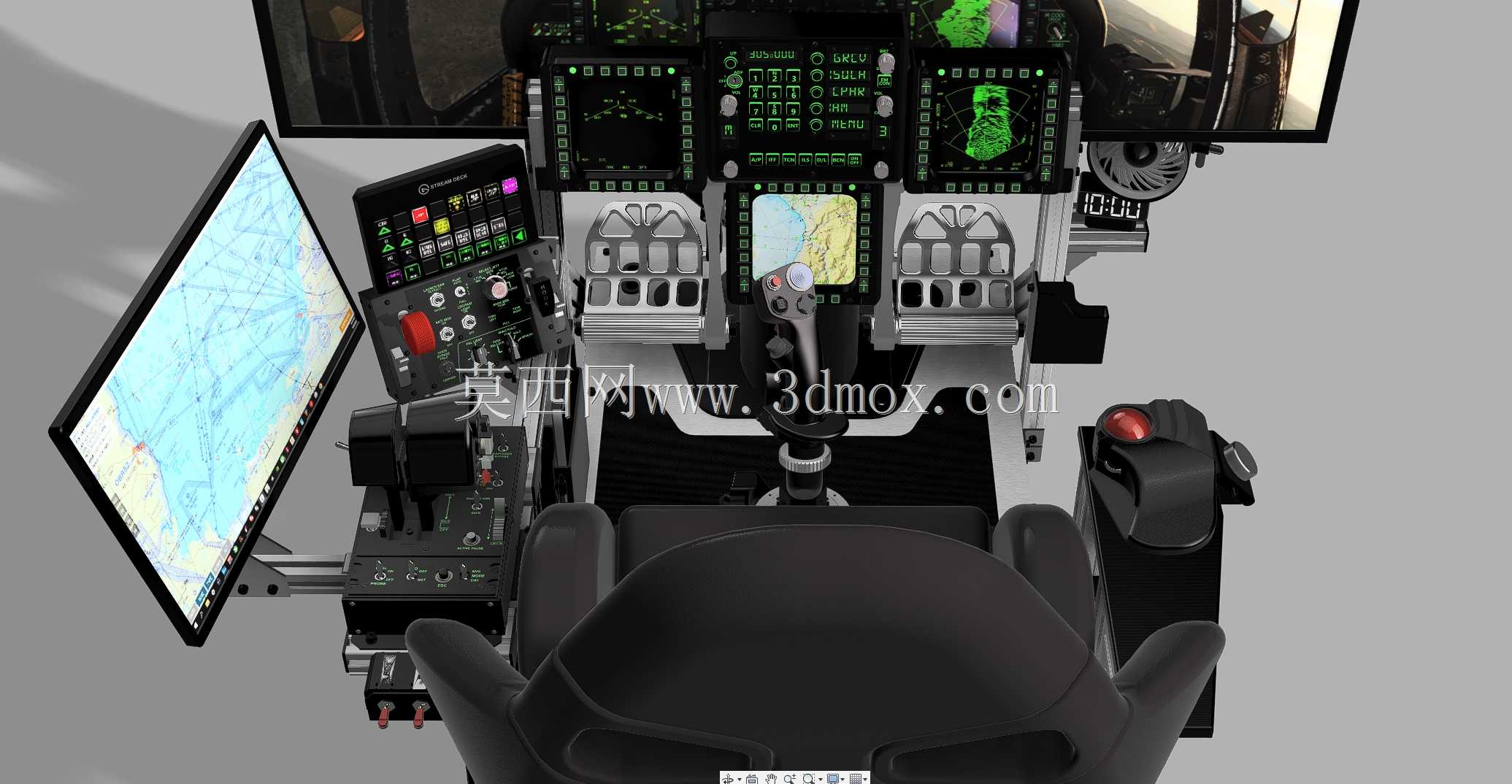

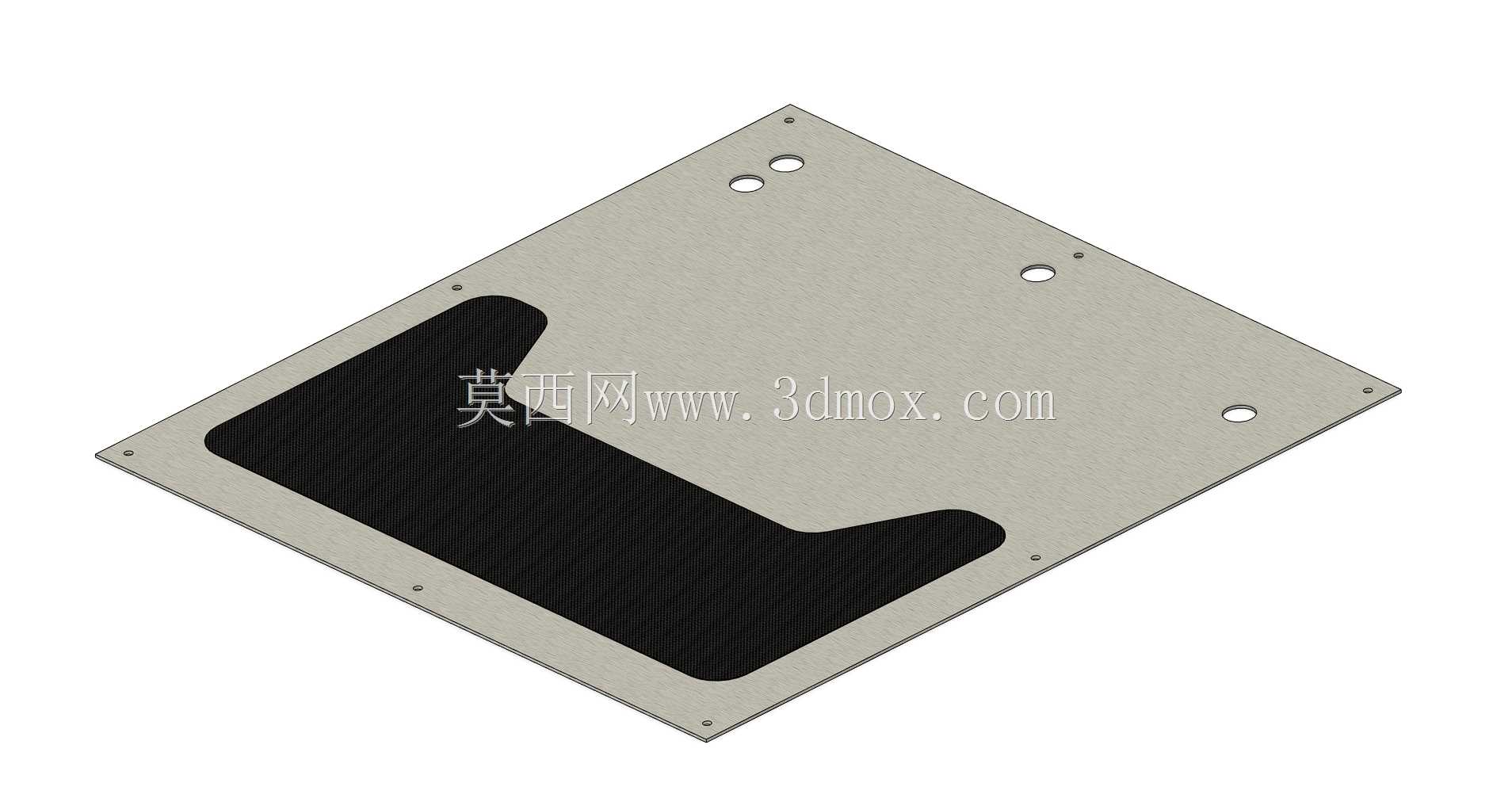

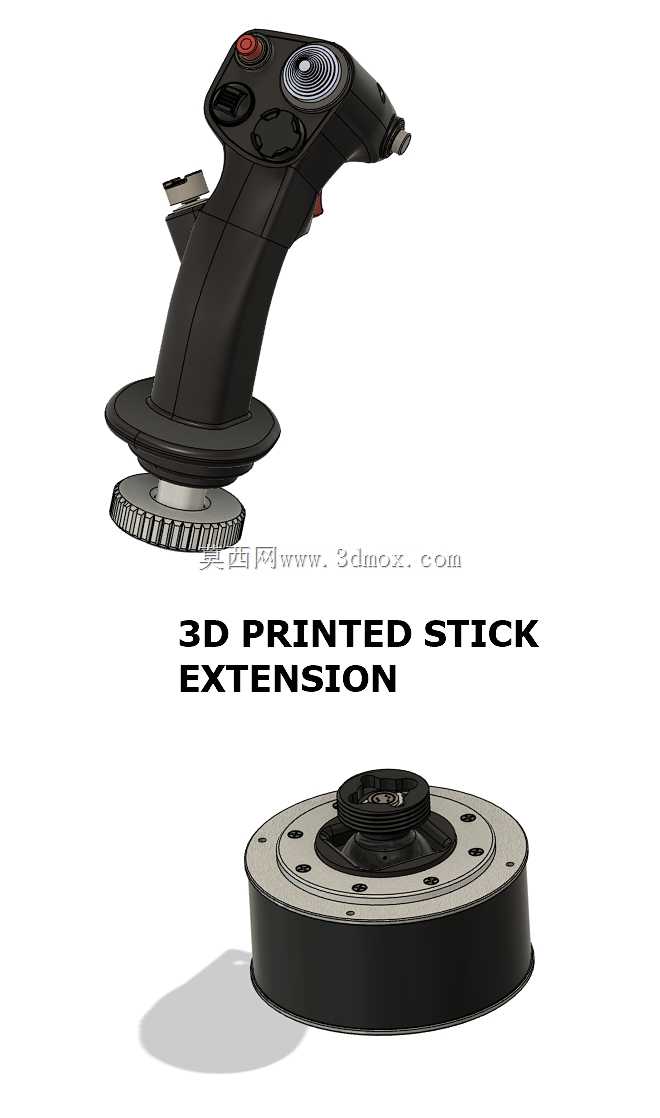

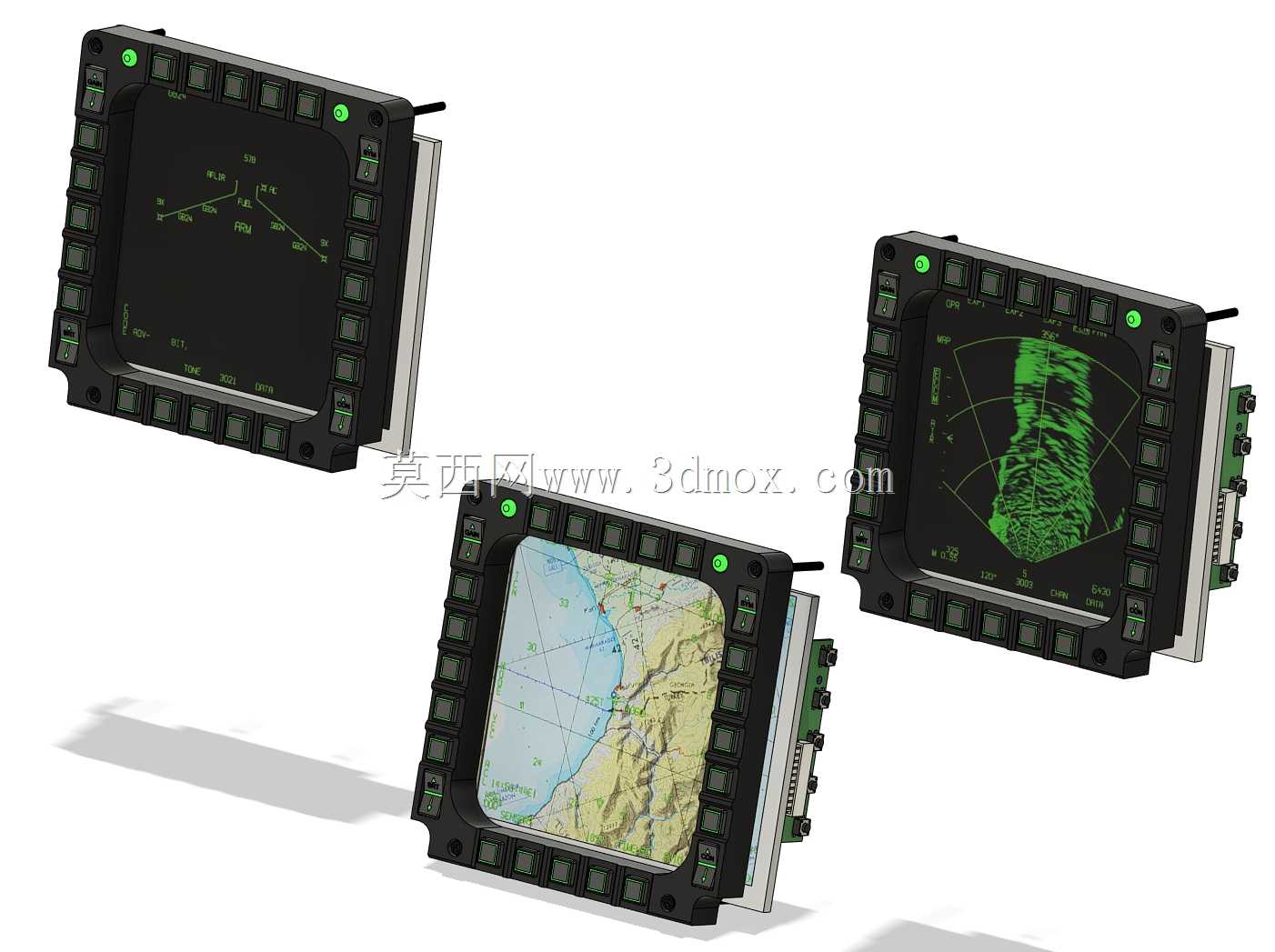

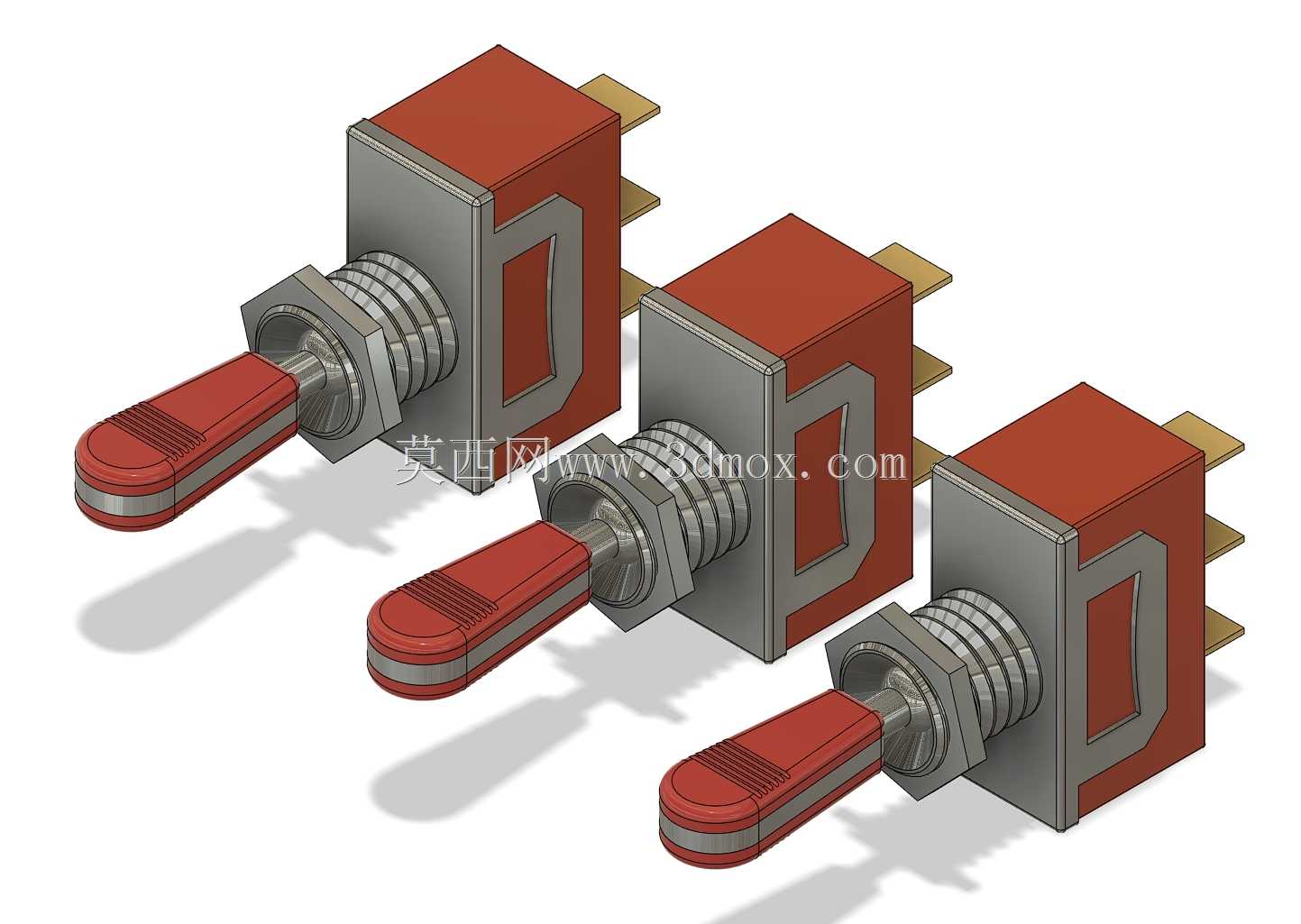

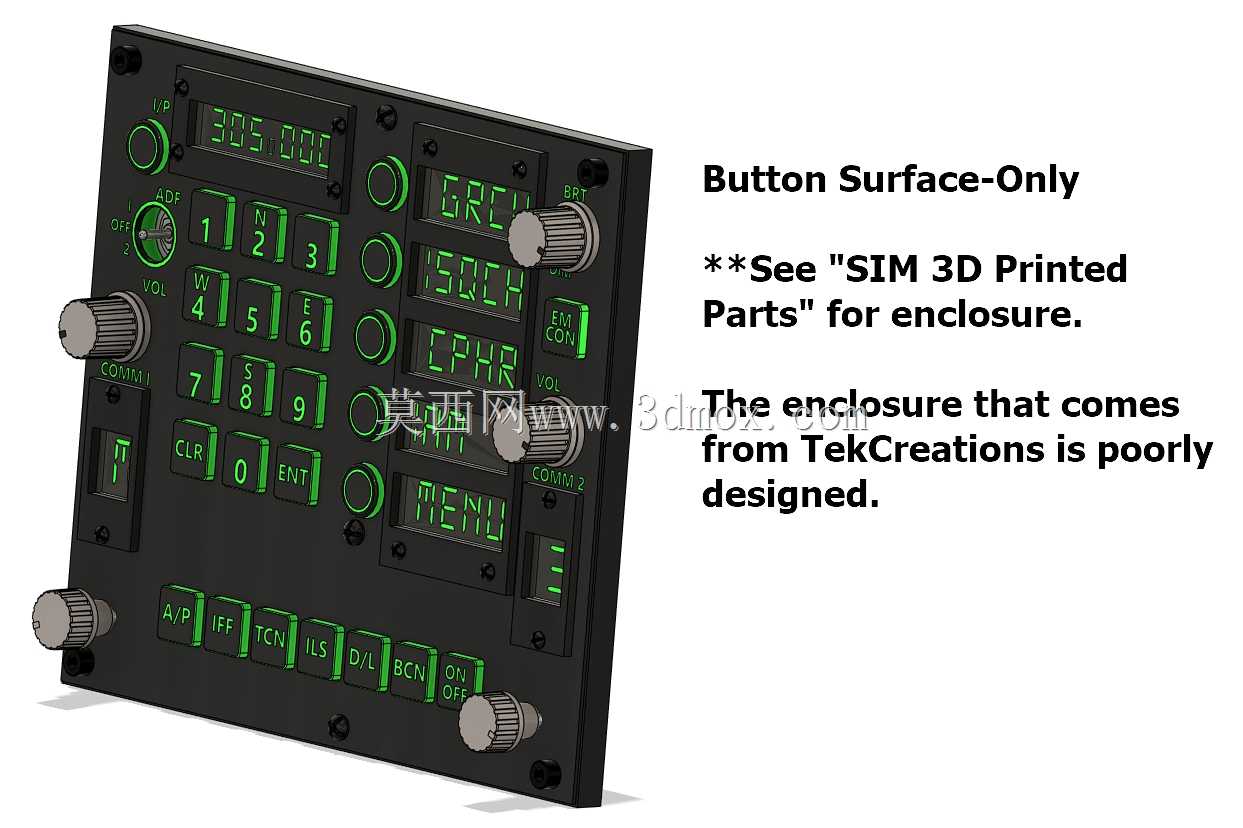

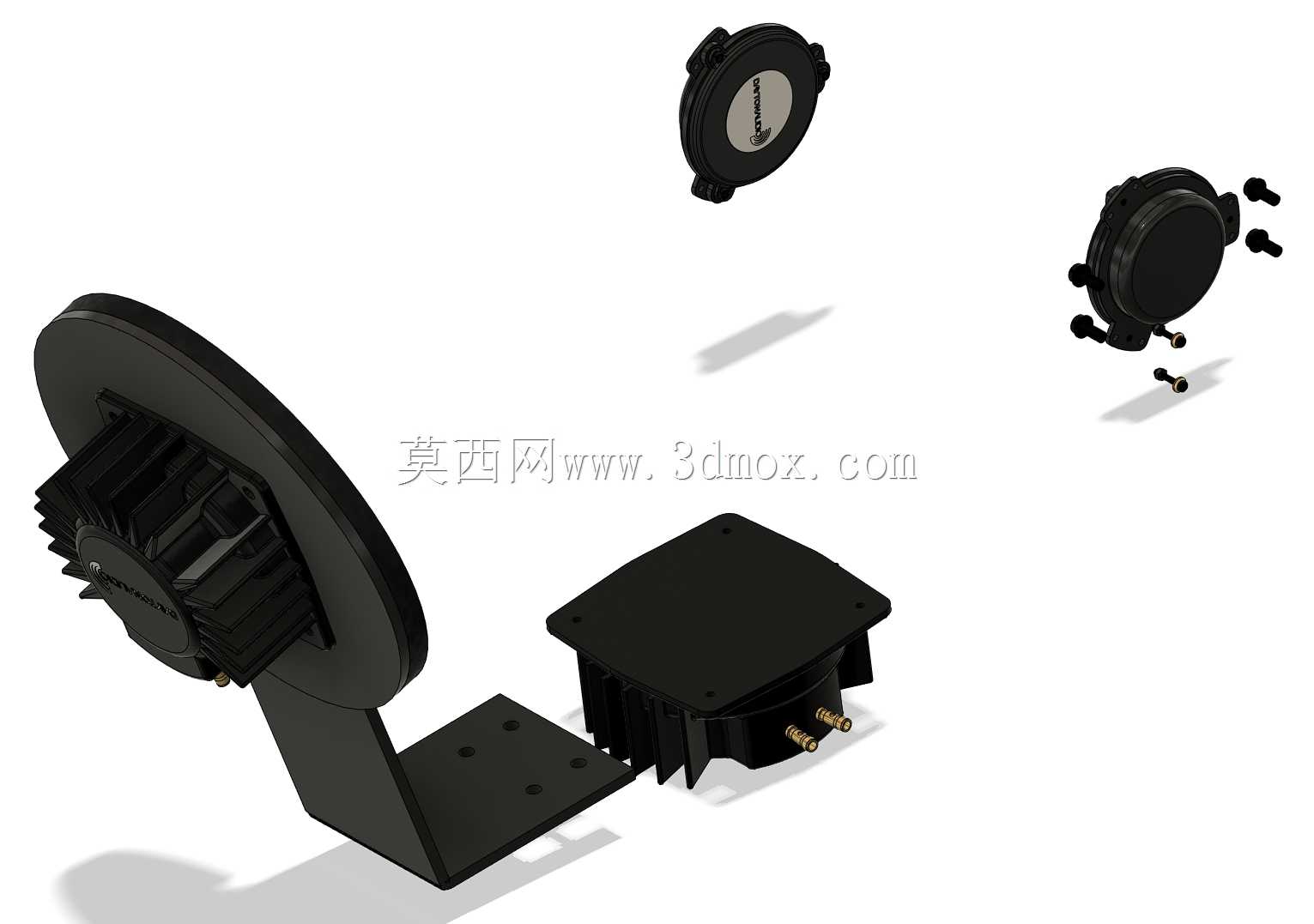

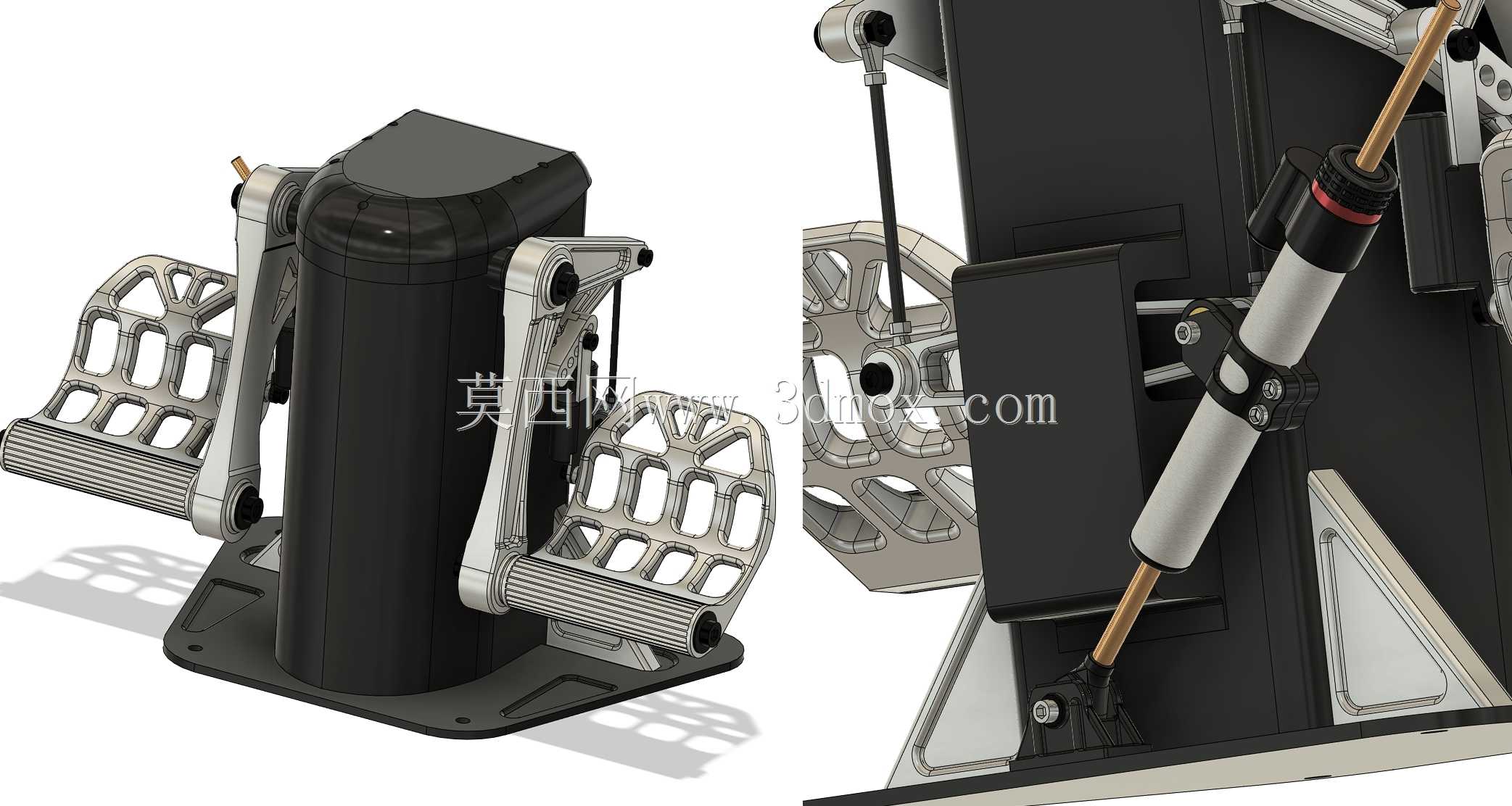

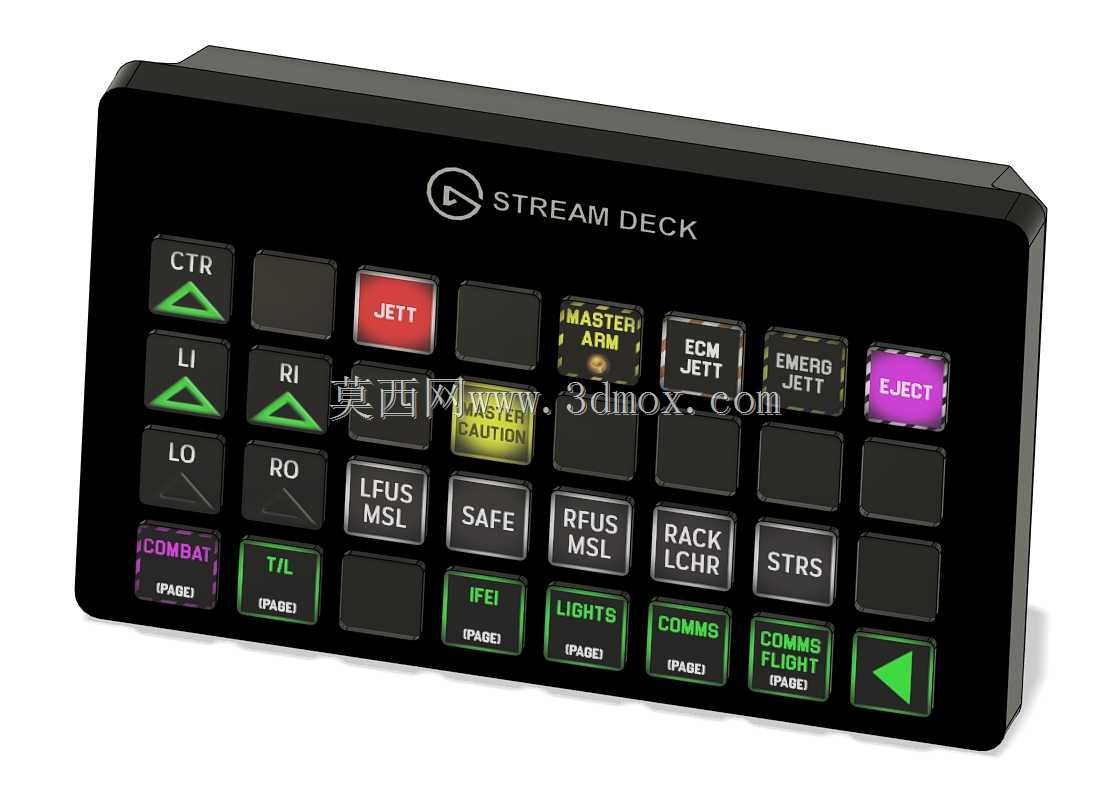

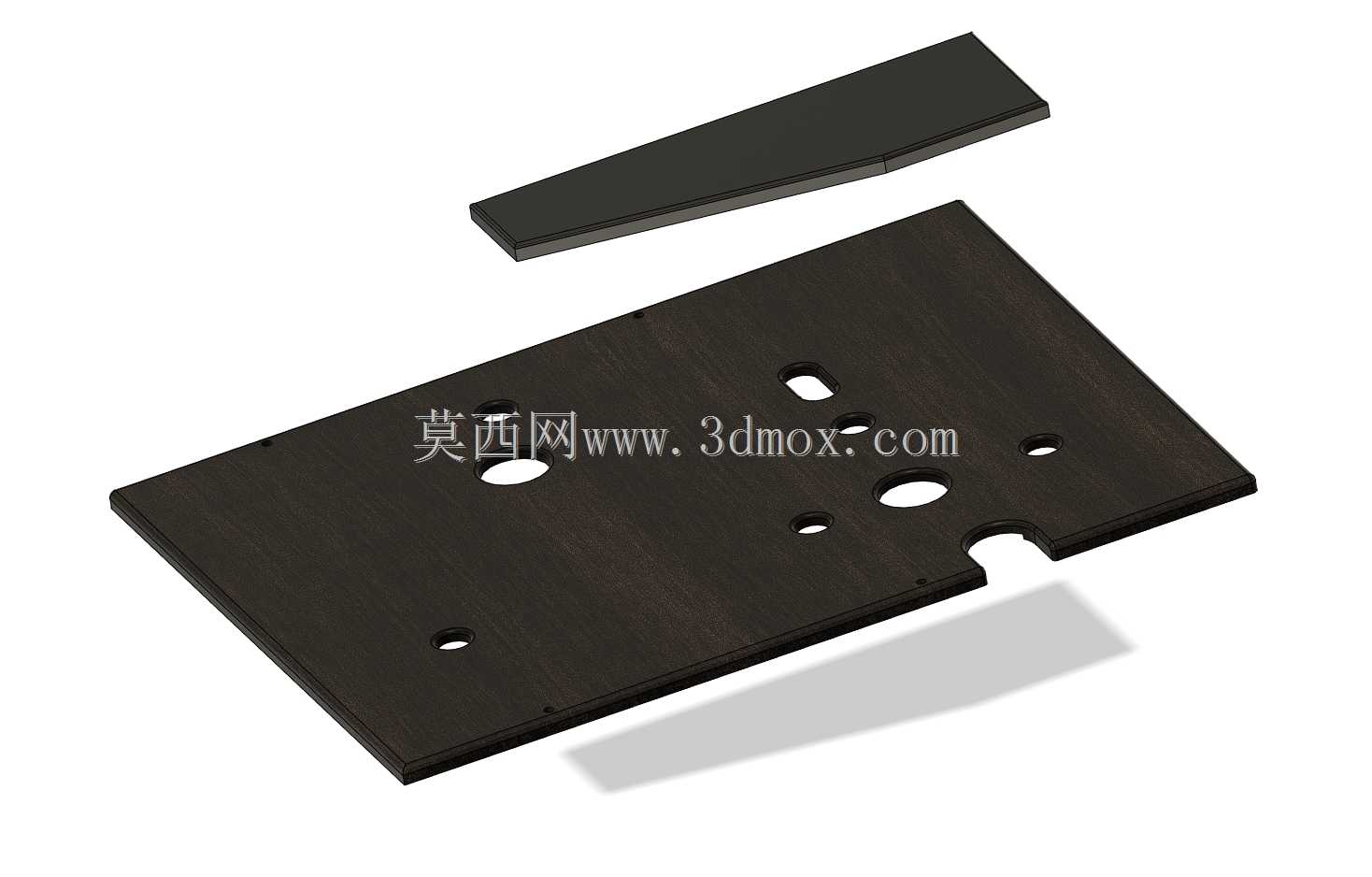

　　主操纵安装区位于座椅正前方，操纵杆的安装点位距离座椅靠背基准面的水平距离在480mm到620mm范围内可调，匹配不同臂长使用者的操作行程，安装板预留了通用规格的安装孔位，可适配市面上主流的民用飞行操纵杆型号，安装板下方预留了脚舵的安装空间，脚舵固定位的前后调节行程达到150mm，能够满足不同腿长使用者的蹬舵操作角度，避免操作时腿部过度伸展或弯曲造成的操作疲劳。油门台的安装位设置在座椅左侧，高度与扶手位置齐平，安装位预留了多组安装孔，可根据需求安装单油门、混合比杆、桨距杆等不同组合的操纵组件，侧方挂载区还预留了无线电面板、自动驾驶面板、开关面板的安装位置，面板安装框架采用标准19英寸设备的安装孔距，可直接适配市面在售的通用模拟面板模块，不需要二次打孔加工。

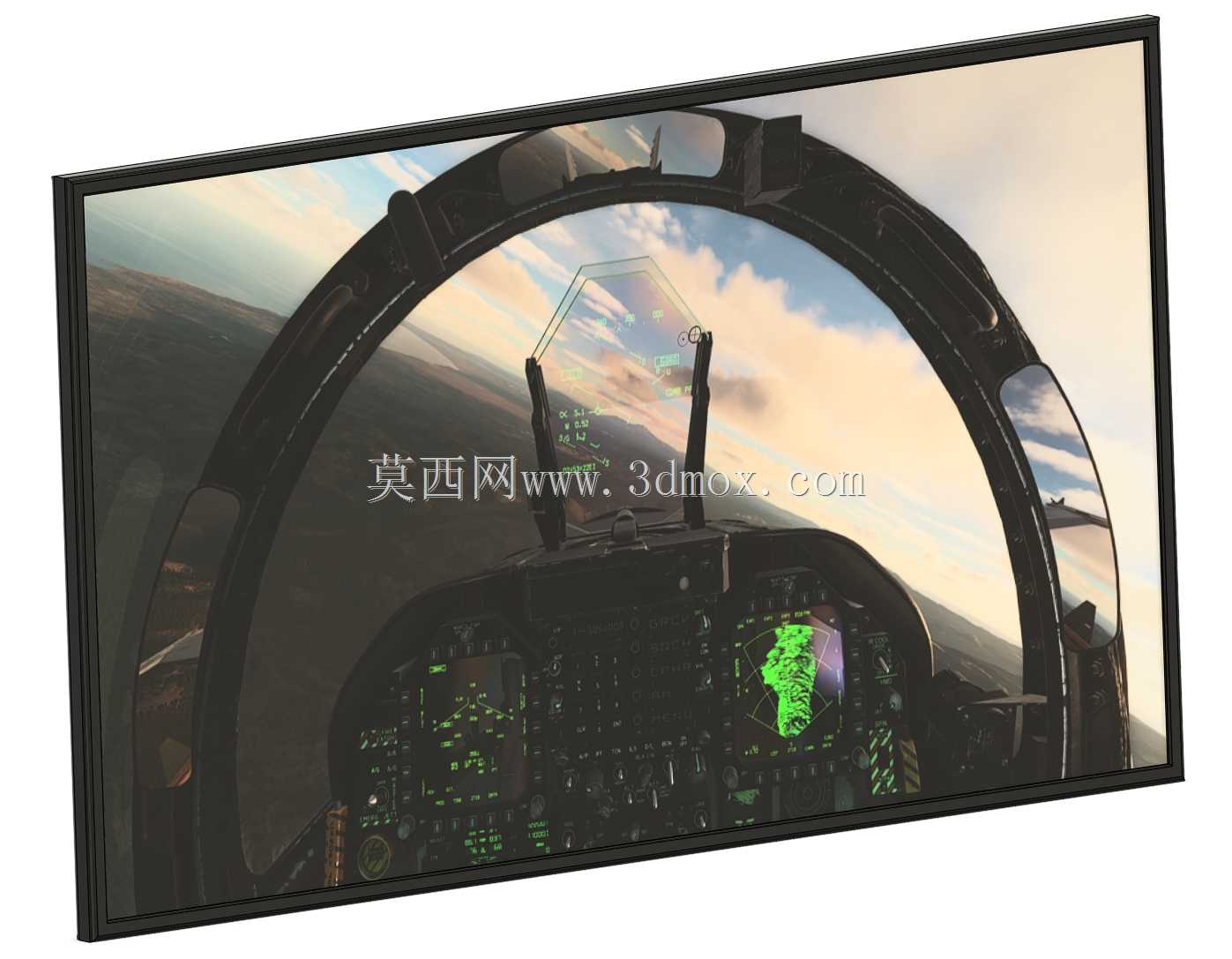

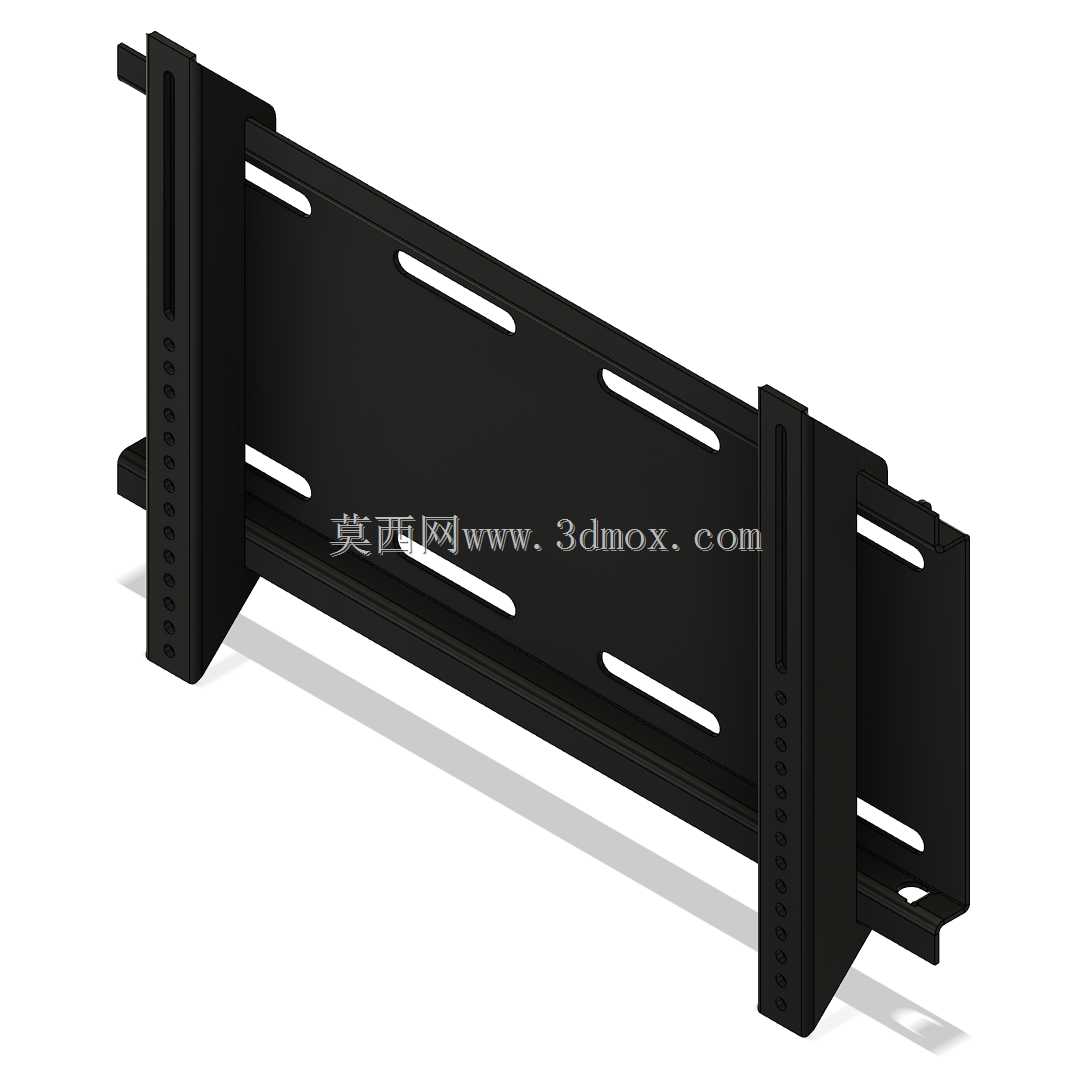

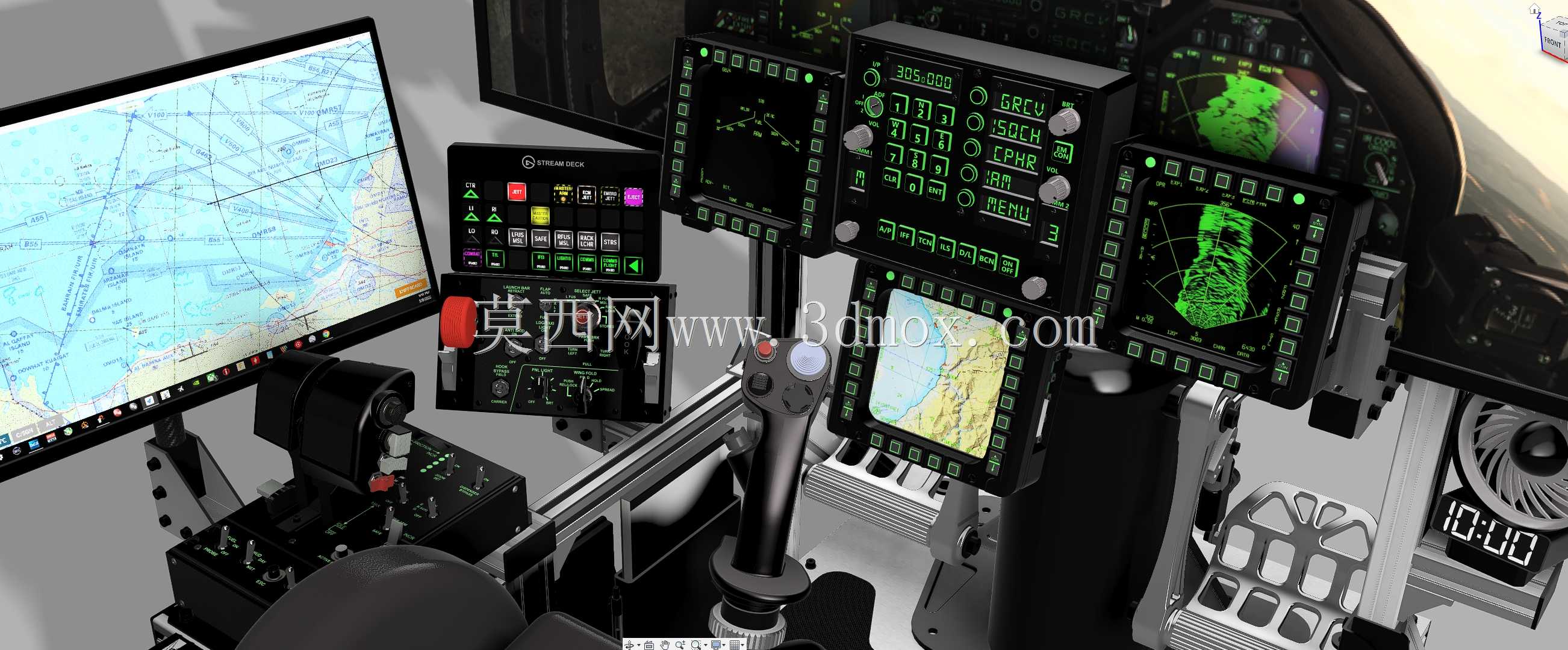

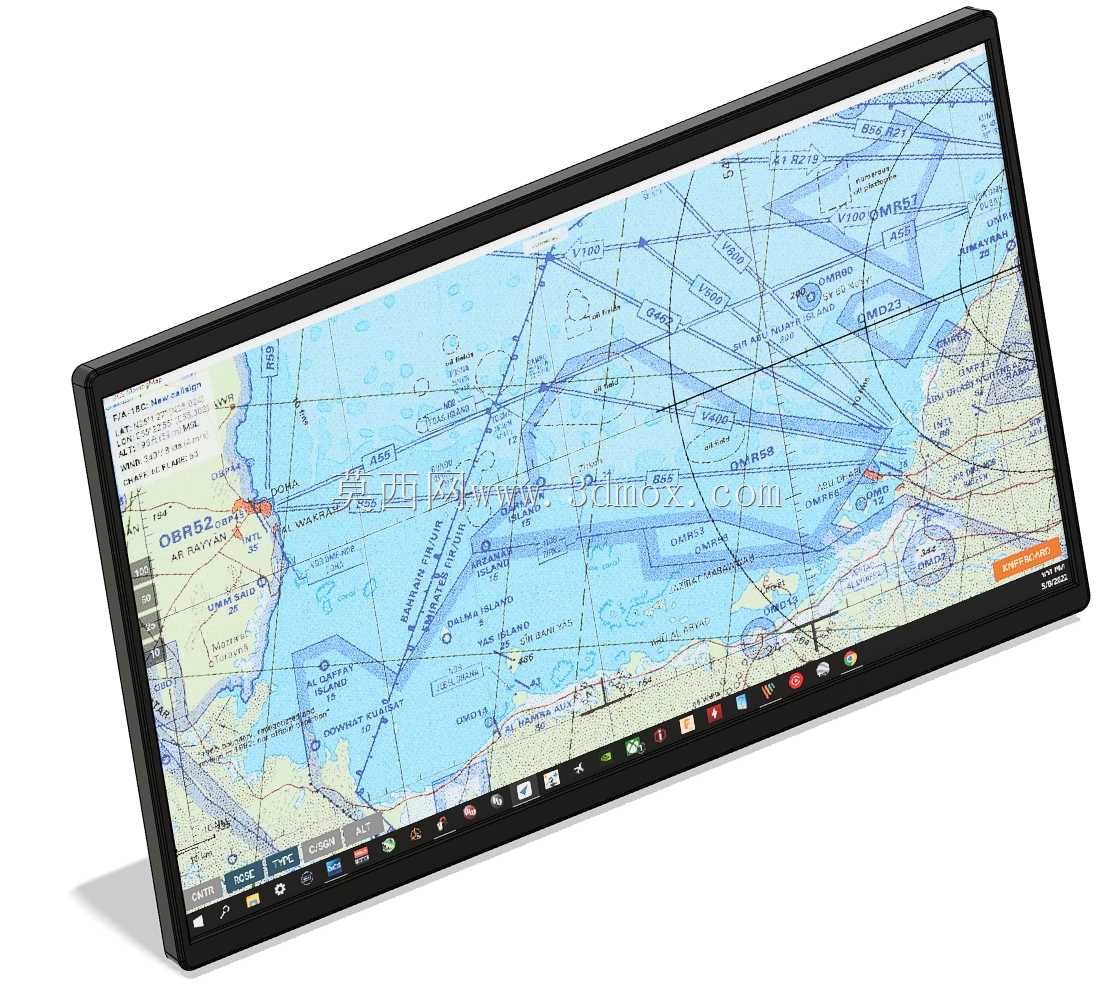

　　仪表显示区的框架采用可俯仰调节的结构，可安装1到3块显示屏幕，屏幕安装位的俯仰角度调节范围为0到25度，屏幕中心距离使用者坐姿眼位的垂直高度控制在15度俯角范围内，符合真实飞行时的仪表观察视角，避免长时间抬头或低头观察屏幕造成的颈部疲劳。框架整体的受力结构经过受力校核，座椅承载区的底部框架采用矩形截面型材搭建，可承受最大120kg的静载荷，各连接点位的紧固件均采用防松设计，在频繁进行拉杆、推杆、蹬舵等操作时不会出现框架晃动或连接松动的问题。

　　从安装边界来看，整套座舱完全组装完成后的最大外轮廓尺寸控制在长1400mm、宽1100mm、高1300mm以内，不需要占用过大的室内空间，普通书房、闲置角落均可摆放，各模块的拆分后单块最大重量不超过25kg，单人即可完成搬运与组装。框架的所有外露边缘均做了圆角处理，避免组装和使用过程中出现磕碰划伤，走线空腔的出入口均设置了橡胶护线套，防止线材被框架金属边缘磨损造成短路或接触不良。考虑到DIY用户的加工能力，所有结构件的加工精度要求均控制在普通民用加工可达到的公差范围内，不需要高精度的数控加工设备即可完成制作，部分非受力的装饰件可采用3D打印或亚克力切割制作，进一步降低制作成本。在实际使用场景中，这套结构既可以作为飞行爱好者日常娱乐练习的载体，也可作为航空科普场馆的体验设备使用，稳定的框架结构能够承受高频次的操作使用，模块化的设计也方便后期升级更换不同的操纵设备或显示组件，不需要整体更换座舱框架，延长了整套结构的使用周期。
