拖拽式发动机用钢坯雾化喷油器结构

　　在拖拽式特种发动机的燃油供给系统开发中，喷油雾化部件的结构合理性直接决定了缸内燃烧效率、动力输出平顺性以及排放指标，这类适配700lb/hr流量规格的钢坯材质喷油器，主要面向高负荷拖拽工况下的动力单元配套，可覆盖甲醇、改性燃料等多种替代燃料的喷射需求，区别于常规量产乘用车的注塑封装喷油器，该结构采用整体钢坯加工的外部构型，核心目的是在开发阶段快速匹配发动机进气道、缸盖安装位的边界尺寸，完成燃油喷射落点、雾化锥角的台架验证。从实际应用场景来看，这类喷油器多用于非道路移动机械的拖拽式动力单元，这类设备长期处于高负荷持续运转状态，对燃油喷射的流量稳定性、抗燃料腐蚀性能要求远高于常规民用车辆，尤其是使用甲醇类含氧燃料时，

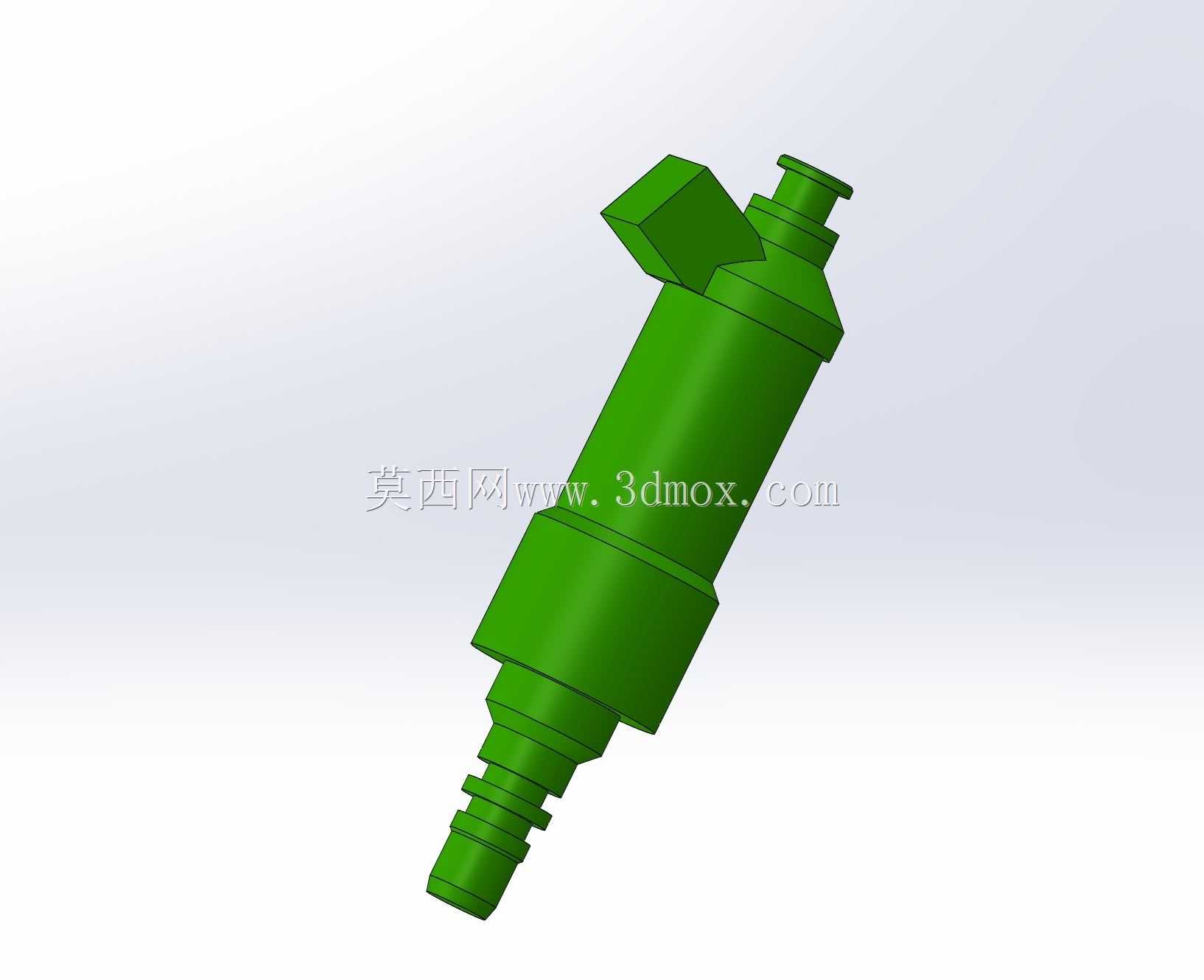

　　常规铜质或铝合金油路部件容易出现腐蚀溶胀问题，钢坯材质的外部壳体可以更好地耐受不同组分燃料的侵蚀，同时在高频喷油振动工况下保持结构刚度，避免安装位出现密封渗漏。在功能特性层面，该结构重点保证了关键安装区域的外径尺寸精度，主体段的阶梯式圆柱构型分别对应油路密封位、安装固定位、雾化喷口段三个核心功能区：上部侧置的方形凸台是燃油输入接口的定位结构，用于匹配高压燃油轨的出油口安装平面，保证接口密封面的平面度与同轴度，避免高压燃油出现泄漏；中部的大直径圆柱段是喷油器的主体安装基准，外径尺寸与缸盖或进气道的安装孔位采用间隙配合设计，预留了O型密封圈的安装槽位，可实现喷油器在安装孔内的径向定位，同时隔绝燃烧室的高温传导；

　　下部逐级收窄的阶梯轴段是雾化端的延伸结构，末端的多段环形槽用于安装密封衬套，保证喷口端伸入进气道或缸内的深度符合设计要求，让雾化后的燃油可以精准抵达进气门背侧或缸内涡流区，避免燃油附着在管壁形成油膜影响燃烧效率。设计思路上，该结构优先完成了外部安装边界的全尺寸匹配，没有做内部阀芯、电磁线圈的细节刻画，核心是为发动机整体布局验证提供准确的外形参考——在新发动机开发的早期阶段，外围部件的安装边界确认是避免后续结构干涉的关键，喷油器作为燃油系统与缸盖、进气歧管连接的核心部件，其外部尺寸、接口位置、安装角度的准确性，直接影响燃油轨布置、线束走向、进气歧管造型的设计走向，该结构将整体长度（OAL尺寸）控制在设计目标值范围内，

　　所有阶梯轴的外径尺寸都按照实际加工公差要求做了还原，仅在非关键的表面纹理、微小倒角处做了简化处理，完全可以满足总装布局验证、安装干涉检查的建模需求。从安装边界来看，上部燃油接口的凸台方向与主体轴线垂直，安装时需要保证接口朝向燃油轨的布置方向，避免与周边的点火线圈、水温传感器等部件出现空间干涉；中部安装段的外径尺寸适配行业通用的喷油器安装密封圈规格，不需要额外定制密封件即可完成台架装配；下部喷口段的收窄角度经过匹配验证，不会与进气道的内壁、气门弹簧等运动部件发生碰撞，在发动机垂向、侧向的振动位移范围内，都预留了足够的安全间隙。在实际建模使用中，该结构可以直接导入发动机总装文件，作为燃油系统布置的基准部件，也可以基于该外部构型反向设计配套的安装支座、燃油轨接口、密封结构，大幅缩短早期开发阶段的建模周期，尤其是针对替代燃料发动机的开发，不需要从零开始测绘喷油器外形，可直接基于该结构完成周边部件的适配设计，减少反复修改安装边界的工作量。需要注意的是，该结构仅还原了外部几何形状，没有包含内部的精密配合结构，不能直接用于喷油器本身的生产加工，但完全可以满足整车/整机总装设计、管路布置、安装干涉检查、教学演示等场景的使用需求，对于从事非道路发动机、改装动力单元开发的结构工程师来说，这类经过尺寸验证的外部模型，可以有效降低早期布局阶段的出错概率，避免因为部件外形尺寸偏差导致后续设计返工。
