健身运动便携塑料摇壶结构设计

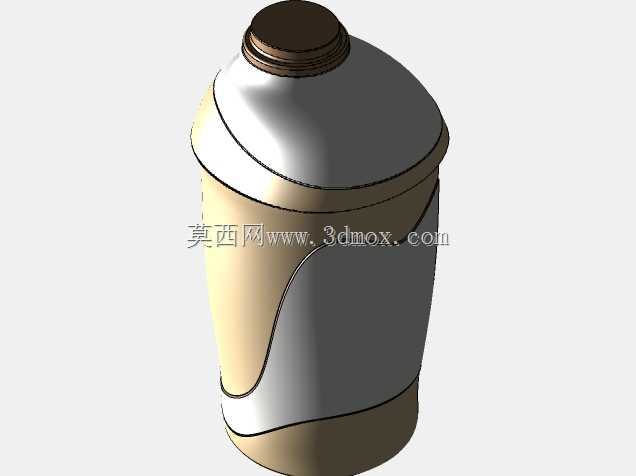

　　这款塑料摇壶的结构设计，核心围绕运动健身场景下的便携冲调需求展开，日常使用中可承载蛋白粉、代餐粉等粉状冲调物的混合摇匀作业，也可作为普通常温饮品的盛装容器，适配健身房、户外通勤、短途出行等多类使用场景。从结构设计逻辑来看，整体采用收腰式曲面造型，瓶身中段的内凹弧度完全贴合人手握持的掌部曲线，单手握持时手指可自然贴合曲面凹陷处，即便瓶身外壁沾有少量水渍或汗液，也能保持足够的握持摩擦力，避免滑脱掉落。瓶身主体采用食品接触级硬质塑料材质，壁厚控制在1.8mm-2.2mm区间，既保证日常盛装常温液体时的结构刚性，承受常规挤压不发生不可逆形变，又能控制整体自重，空瓶状态下重量控制在120g以内，满足便携携带的轻量化需求。

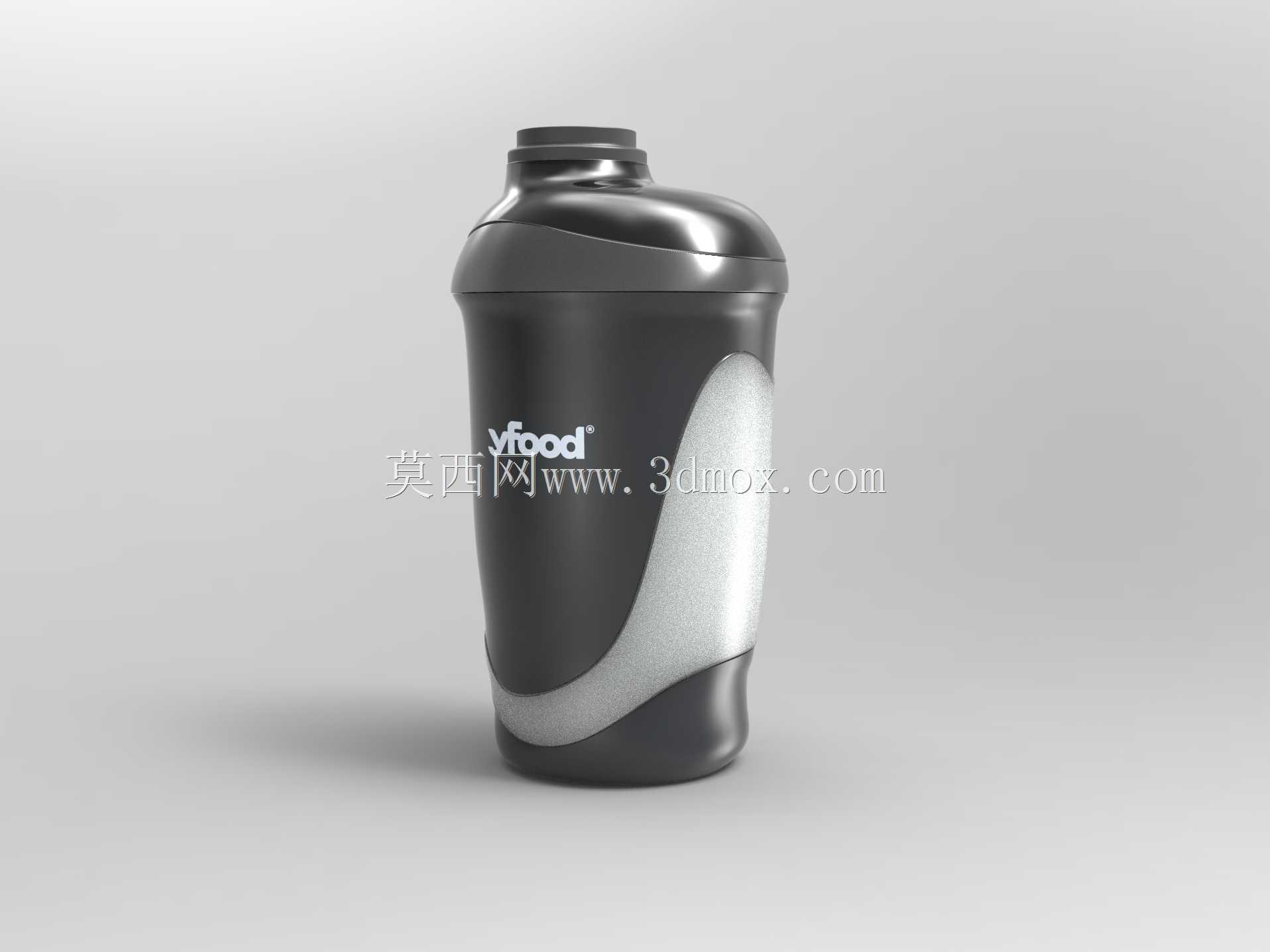

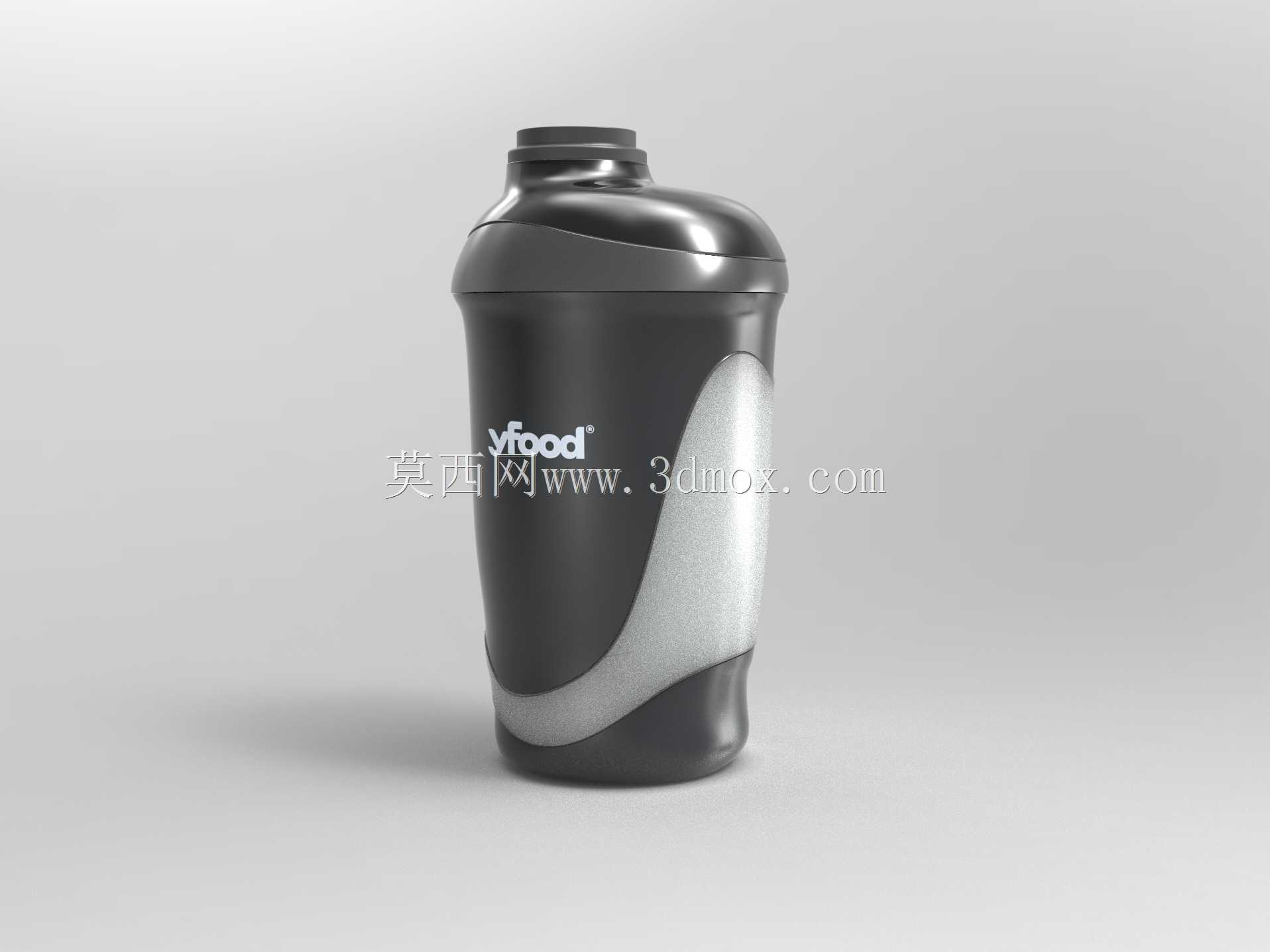

　　瓶口采用标准宽口螺纹结构，螺纹圈数设置为3圈，配合瓶口处的硅胶密封垫圈，拧紧后可实现倒置不渗漏的密封效果，同时宽口设计既方便粉状物料的倒入，避免冲调时粉料撒漏，也便于使用者伸手进入瓶内清洗内壁残留的结块污渍，解决了窄口容器清洁死角多的痛点。瓶盖部分采用与瓶身同色系的硬质塑料注塑成型，顶部做了微弧凸起处理，边缘设置一圈1.5mm高度的防滑凸棱，拧动瓶盖时无需过大的握持力即可实现拧紧或旋开，即便手部处于运动后出汗的状态也能顺畅操作。瓶身外侧的双色曲面结构，并非单纯的装饰造型，浅灰色曲面区域采用磨砂哑光处理，深灰色区域做半光亮面处理，两种表面质感的分区既提升了外观辨识度，也在握持时通过不同的表面摩擦力进一步强化握持稳定性，

　　同时曲面分界处做了R2的圆角过渡，不存在尖锐棱角，日常使用接触时不会刮划皮肤或背包内的其他物品。从尺寸边界来看，这款摇壶的整体高度控制在190mm，瓶身最大直径为85mm，底部直径为72mm，可适配绝大多数常规车载杯架、健身包侧袋的安装尺寸，放置时不会因为尺寸过大出现卡滞或无法放入的问题。底部做了3mm高度的加厚平底结构，放置在水平台面时可保持稳定直立，不会因为瓶身曲面造型出现倾倒，底部边缘做了R3的圆角过渡，避免长期放置磨损底边导致放置不稳。在摇匀功能的结构适配性上，瓶身内部做了无多余凸起的光滑内壁设计，没有多余的加强筋或凸台阻碍液体流动，摇晃时液体可在瓶内形成顺畅的涡流，配合内置的搅拌网格（结构预留安装位在瓶口内侧），

　　可在10秒左右完成粉状物料与液体的充分混合，减少结块残留。瓶口的螺纹末端做了止退卡位设计，瓶盖拧紧到指定位置后会有轻微的卡位触感，避免使用者拧动力度过大导致螺纹滑牙，也能保证每次拧紧后的密封位置一致，不会出现因为拧紧程度不足导致的渗漏问题。从注塑生产的工艺角度来看，整个瓶身的拔模斜度控制在1.5°，曲面过渡处全部采用圆角衔接，不存在倒扣结构，可通过两半式注塑模一次成型，减少后续的二次加工工序，提升生产效率的同时也降低了结构应力集中的风险，提升产品的抗摔性能，日常从1米高度掉落到平整水泥地面时，不会出现开裂或破损。瓶身的容量设计为700ml，液位刻度线（结构预留印刷位）设置在瓶身内侧，避免长期使用摩擦导致刻度磨损，最大液位线距离瓶口预留20mm的安全空间，摇晃时液体不会因为晃动冲击从瓶盖缝隙溢出。整体结构没有多余的可拆卸小零件，除瓶盖与瓶身的螺纹配合外，其余结构均为一体成型，减少了零件丢失的风险，也降低了装配工序的复杂度，适合规模化量产。
