宣伟品牌手持气溶胶喷漆罐三维结构

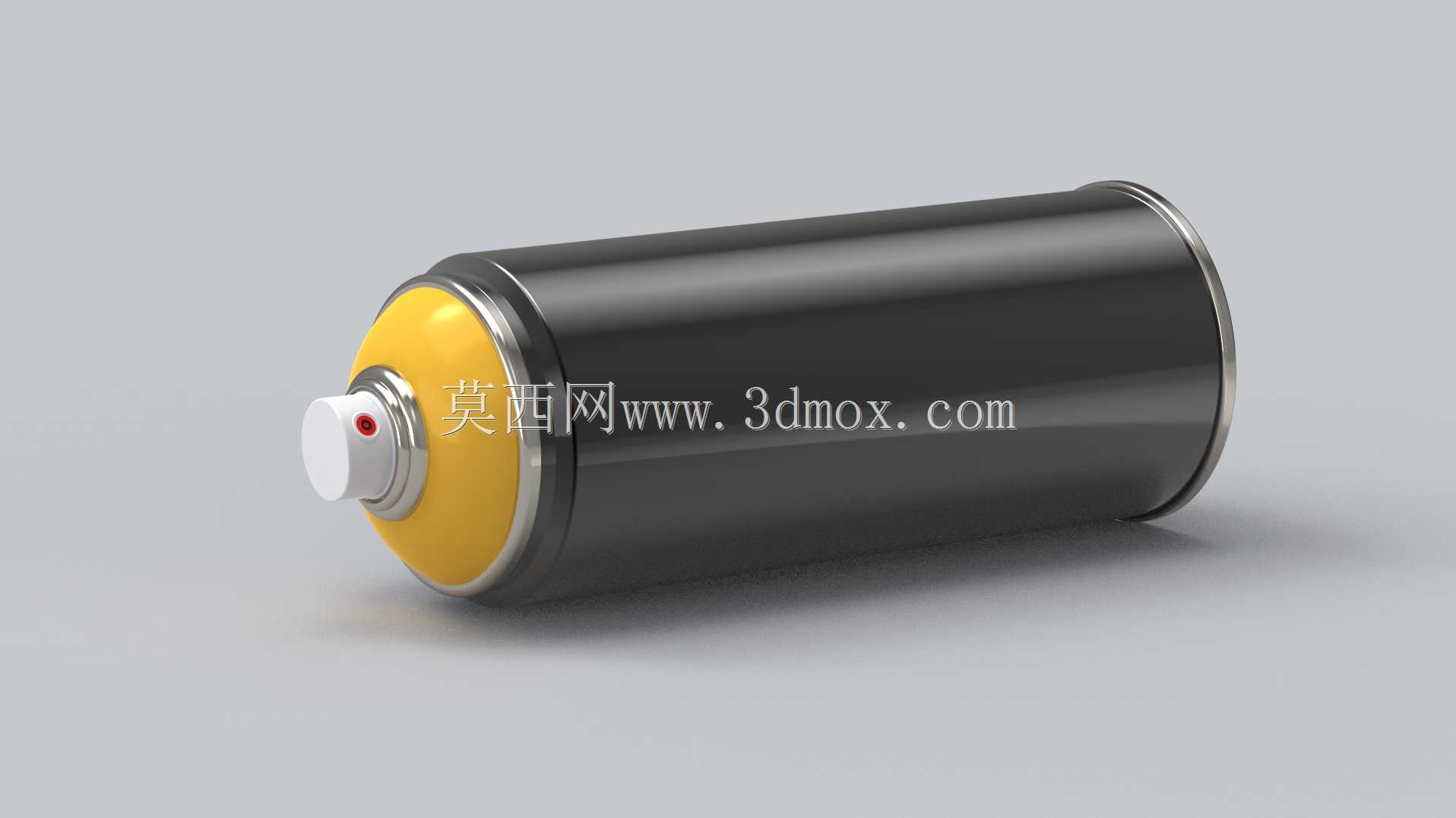

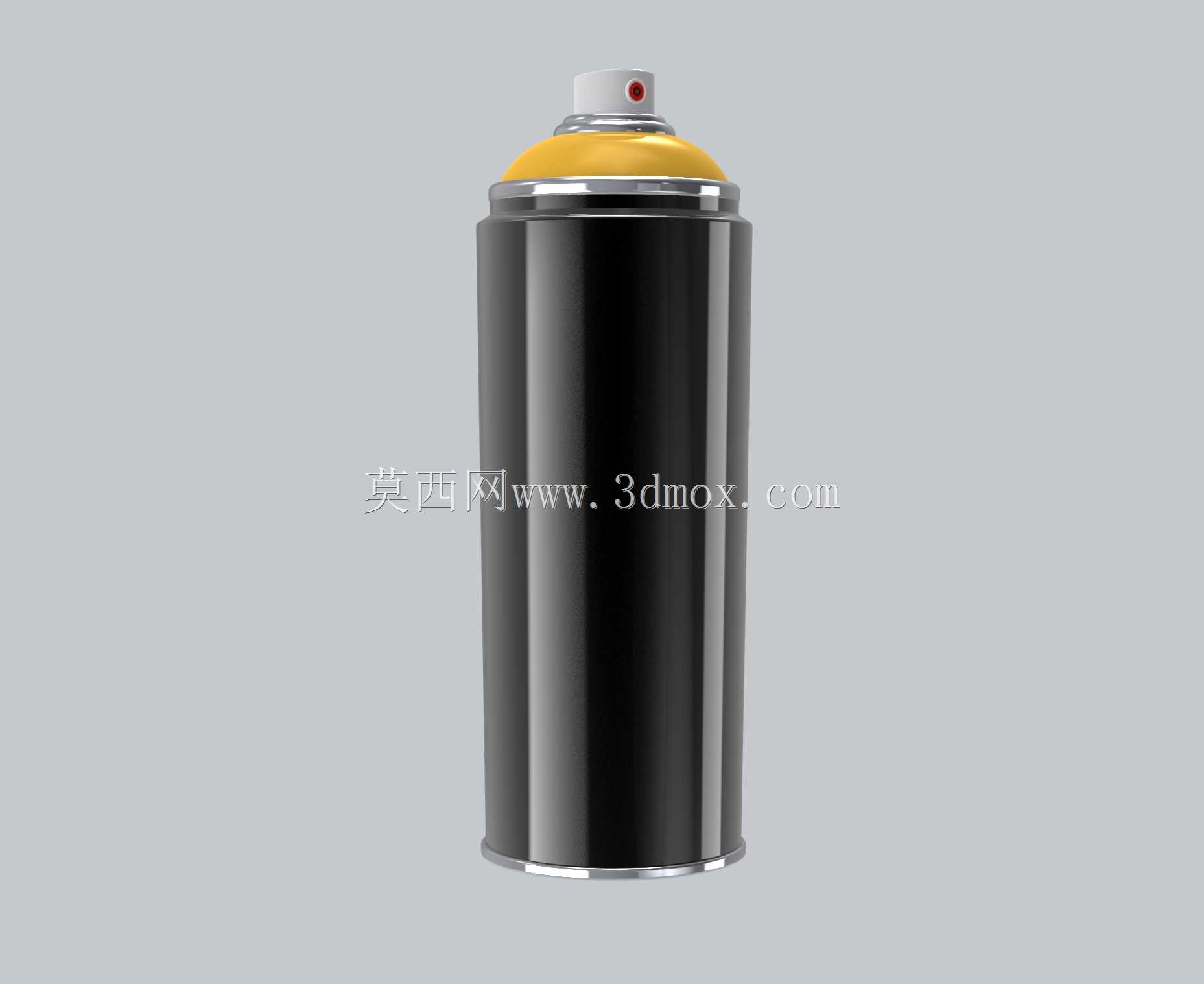

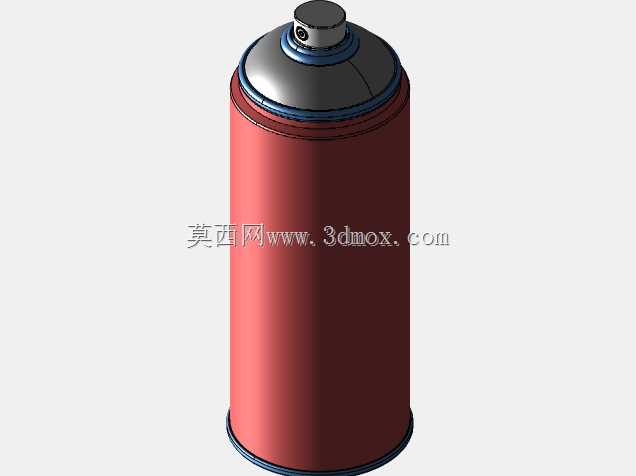

　　这款气溶胶喷漆罐的三维建模，完全围绕民用及工业喷涂场景的实际使用需求搭建，日常在五金零售终端、家装施工现场、工业零部件补漆工位、模型制作工作室都能见到这类容器的身影，它的核心作用是通过罐内预置的抛射剂压力，将罐内盛装的油漆、涂料均匀雾化喷出，完成小面积工件的表面上色、漆面修补、防锈涂层覆盖作业，相比传统刷涂、气动喷枪喷涂的作业方式，它不需要外接气源、不需要额外调配涂料，手持即可操作，对作业场景的配套条件要求极低，单人即可快速完成局部喷涂作业。从结构设计逻辑来看，整个罐体采用直筒式薄壁金属卷封结构，主体罐身选用镀锡薄钢板冲压成型，上下两端通过双重卷边工艺分别与上盖、底盖压合密封，卷边位置预留了0.8mm的密封胶填充槽，

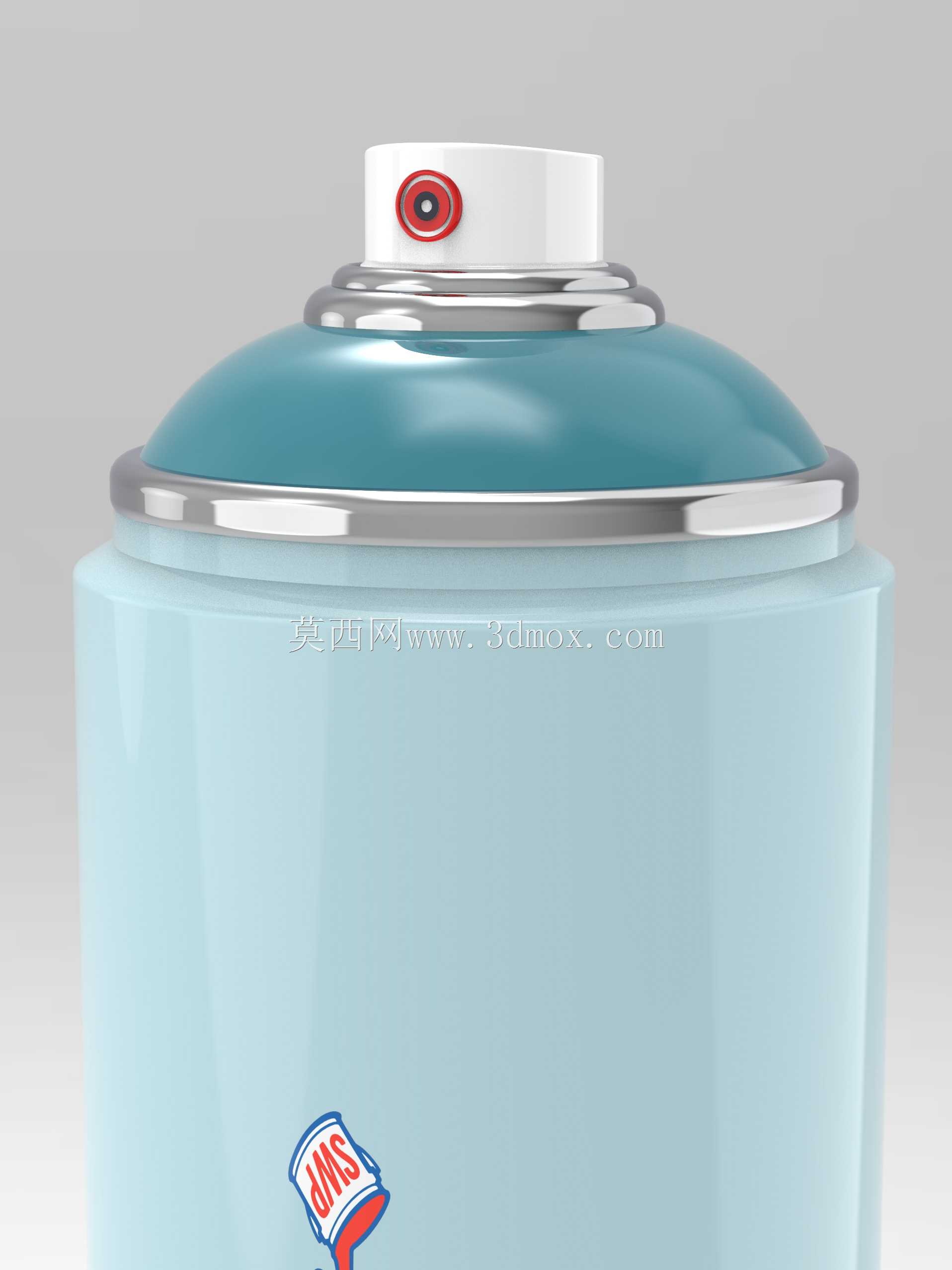

　　建模时完整还原了卷边处的多层金属咬合结构，能够保证罐内0.3-0.5MPa的常压存储状态下无渗漏，长期存储也不会出现抛射剂泄漏导致的压力不足问题。罐身上部的阀座组件是整个结构的核心功能部件，建模时还原了阀杆、弹簧、密封胶圈、引液管的完整装配关系，阀杆伸出端与喷头按扣采用过盈配合连接，按压喷头时阀杆下行，阀杆侧孔与罐内腔体连通，罐内高压状态下的涂料混合抛射剂就会沿着引液管上升，经阀杆通道从喷头中心的雾化喷嘴喷出，喷嘴处的涡流腔结构也做了细节还原，能够保证喷出的涂料形成均匀的扇形雾化面，不会出现局部流挂、漆点堆积的问题。尺寸设计上，整罐总高度控制在198mm，罐身主体外径65mm，这个尺寸是经过多轮人体工程学验证的，成年男性单手握持时，

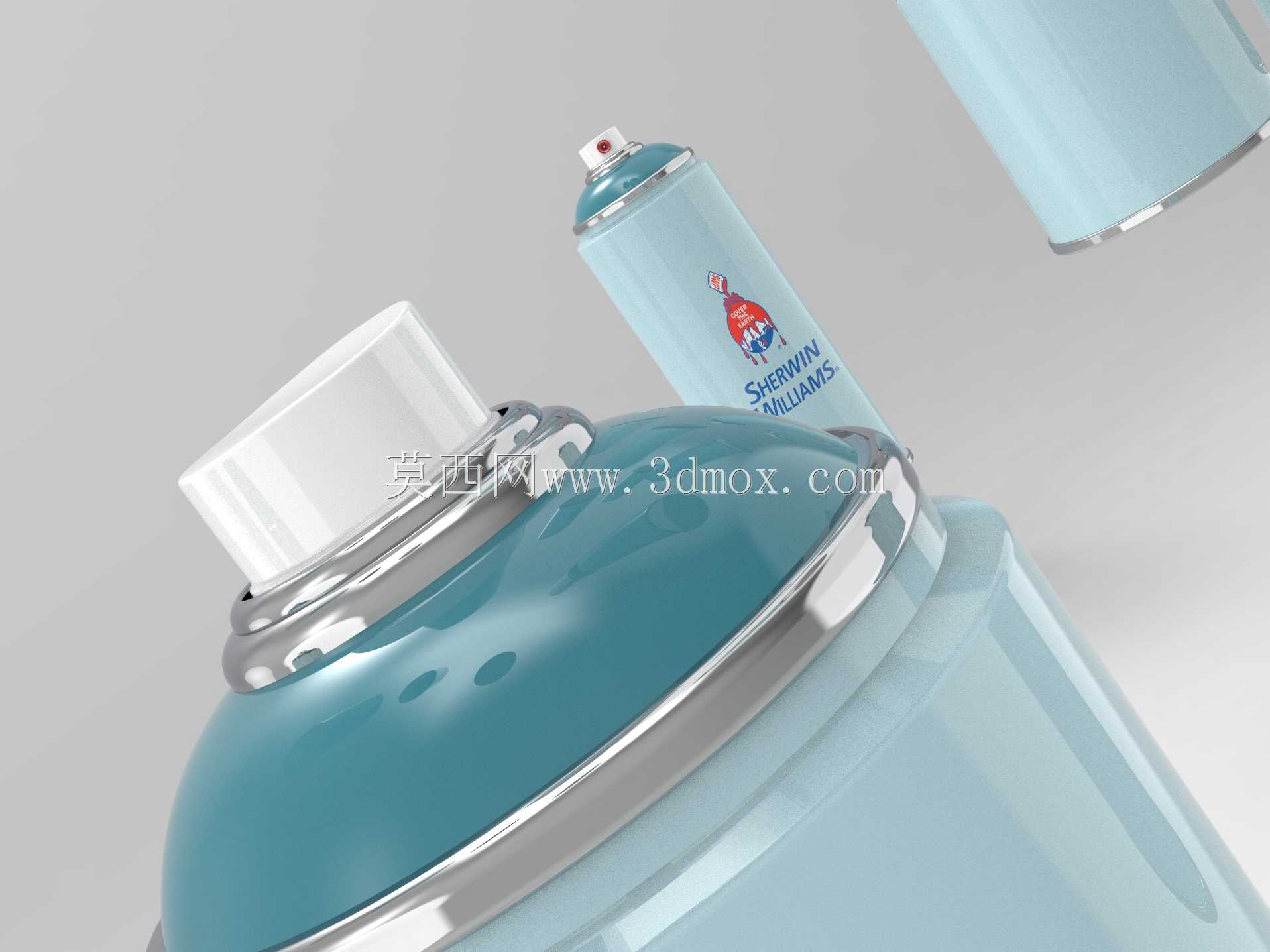

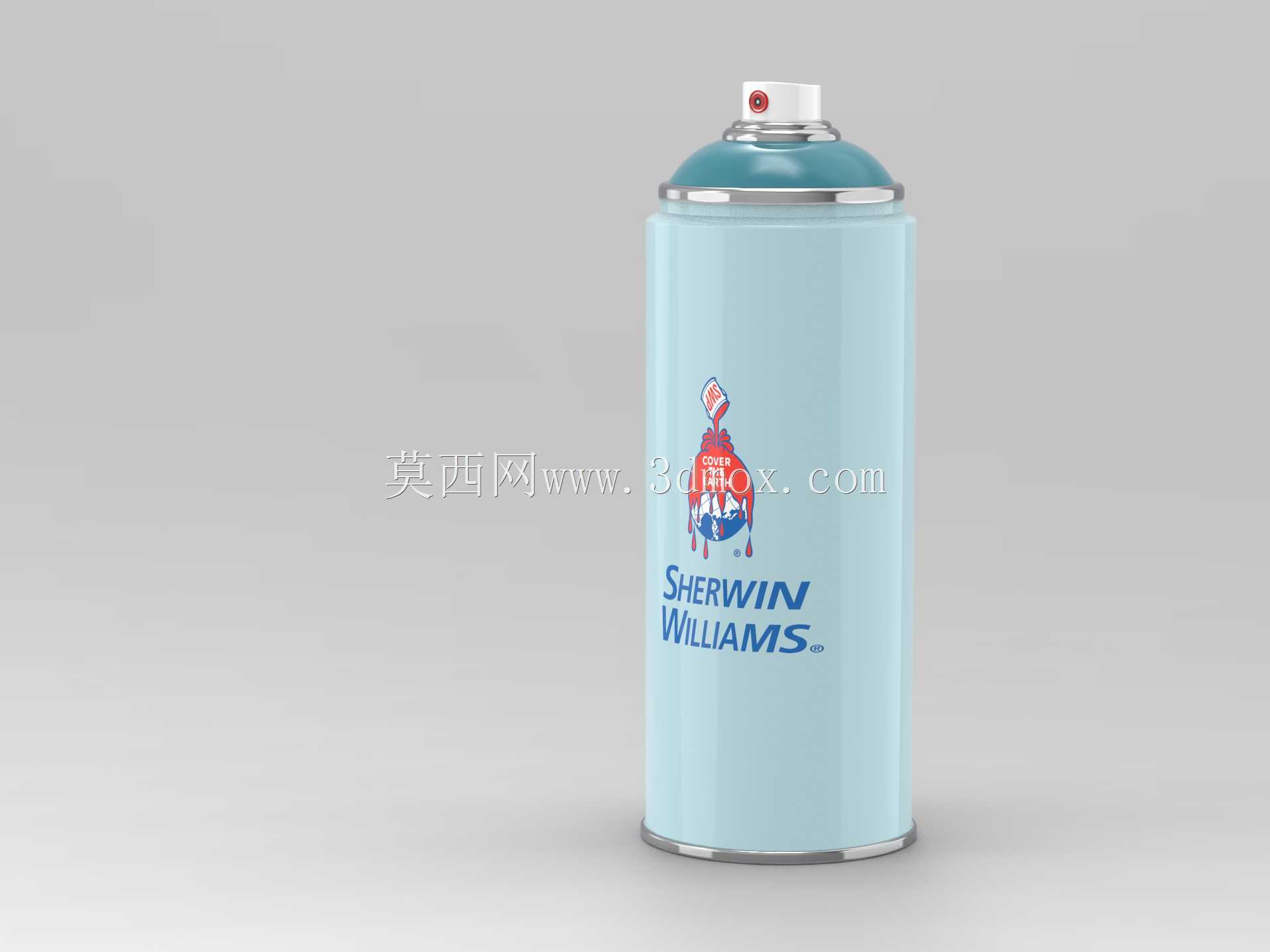

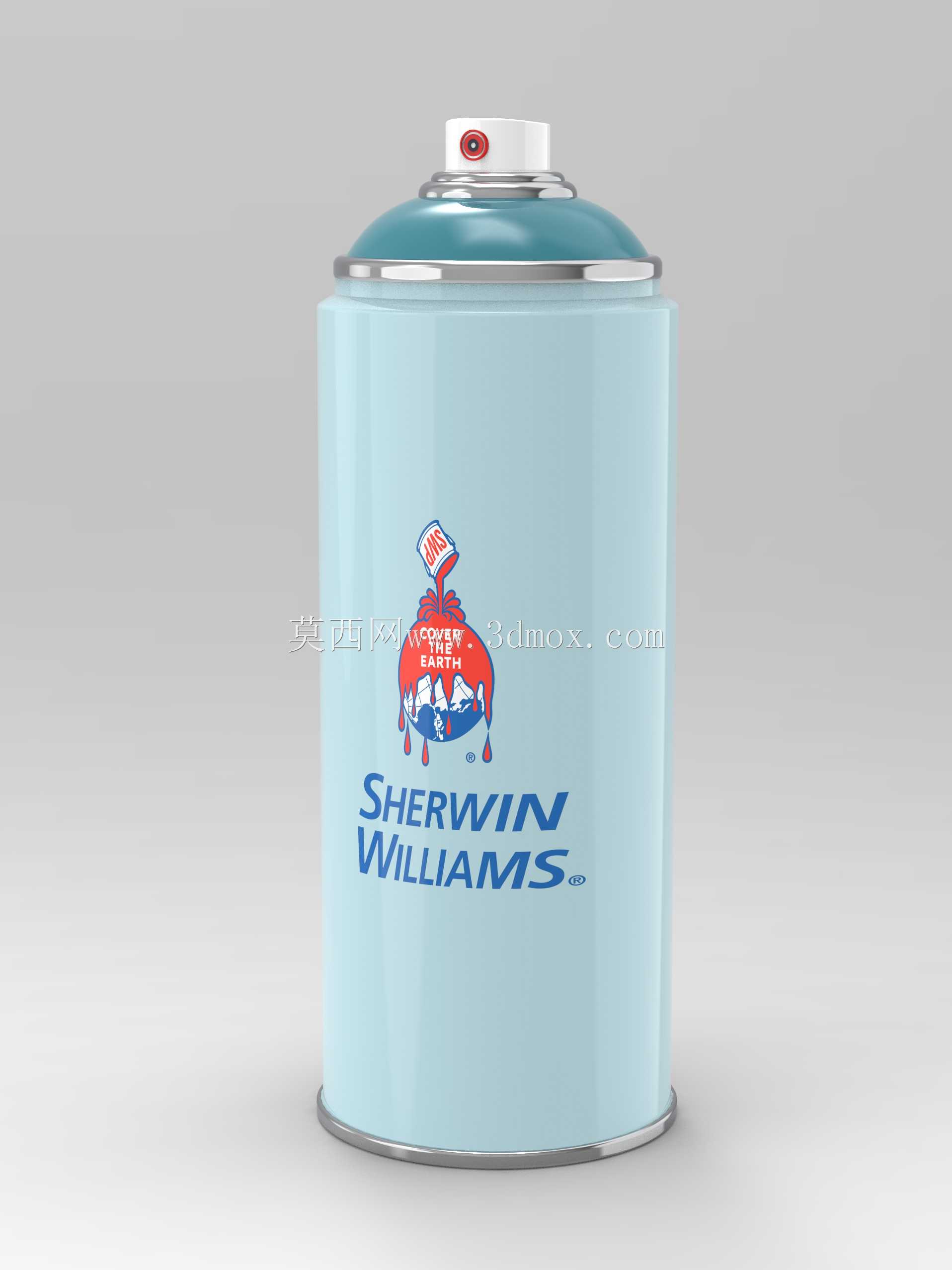

　　手掌能够完全包裹罐身中段，拇指可以自然搭在喷头按扣位置，长时间手持喷涂作业也不会出现手部肌肉酸胀的问题；罐底设计了向内凹陷的5mm深度圆弧底，一方面可以增强罐体底部的结构强度，避免罐体放置时因为底面磕碰出现变形漏气，另一方面凹陷结构可以让罐体直立放置时形成稳定的支撑环，在倾斜角度不超过15度的平整工作台面上都能稳定放置，不会出现倾倒漏漆的问题。罐身外壁的涂层标识区域，还原了宣伟品牌的标识印刷位置，建模时预留了0.02mm的漆层厚度，和实际金属罐表面的印刷涂层厚度一致，不会出现标识浮于罐体表面的失真问题。在装配边界的处理上，喷头按扣和阀杆的配合公差设定为H7/p6的过盈配合，既能够保证按压时的力传递顺畅，

　　也不会因为配合过松导致喷涂时涂料从配合缝隙溢出；罐身卷边位置的圆角半径设定为1.2mm，和实际量产的气雾罐卷边工艺参数完全匹配，不会出现锐边结构，日常拿取时也不会划伤手部。引液管的长度设计为距离罐底内表面2mm，既能够保证罐内涂料剩余量较少时依然可以正常吸出，减少涂料残留浪费，也不会因为引液管过长顶到罐底导致管路弯折堵塞。这类模型在做场景搭建、工业产品展示、五金门店陈列效果渲染时，可以直接导入装配环境使用，所有结构细节都和量产实物保持一致，不需要额外做结构补全，也可以作为气雾罐类产品结构设计的参考基准，帮助设计人员快速验证阀件装配、罐体强度、握持手感的相关设计参数，缩短同类产品的开发验证周期。
