中型霍克瞄准镜配套安装固定环结构

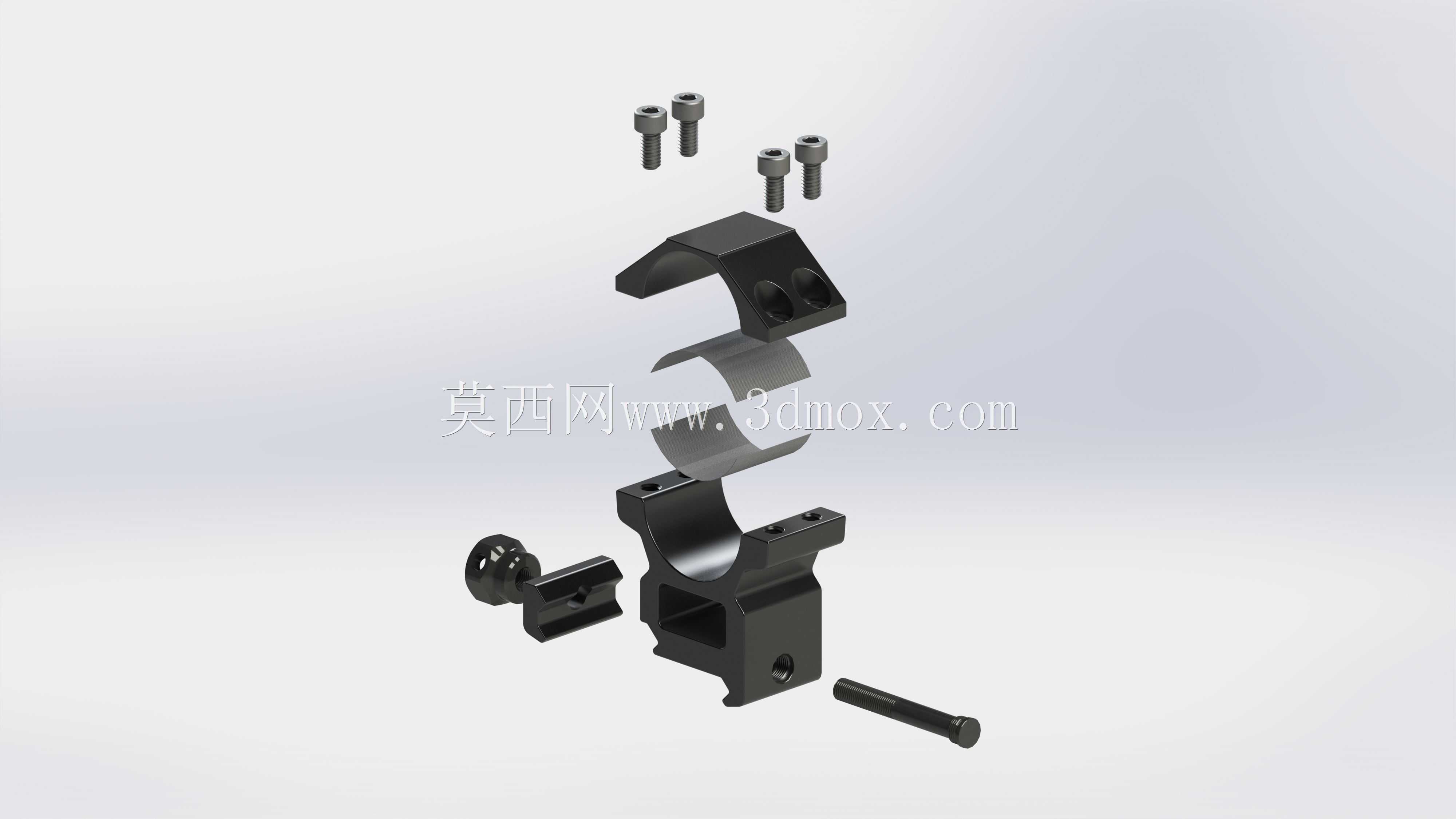

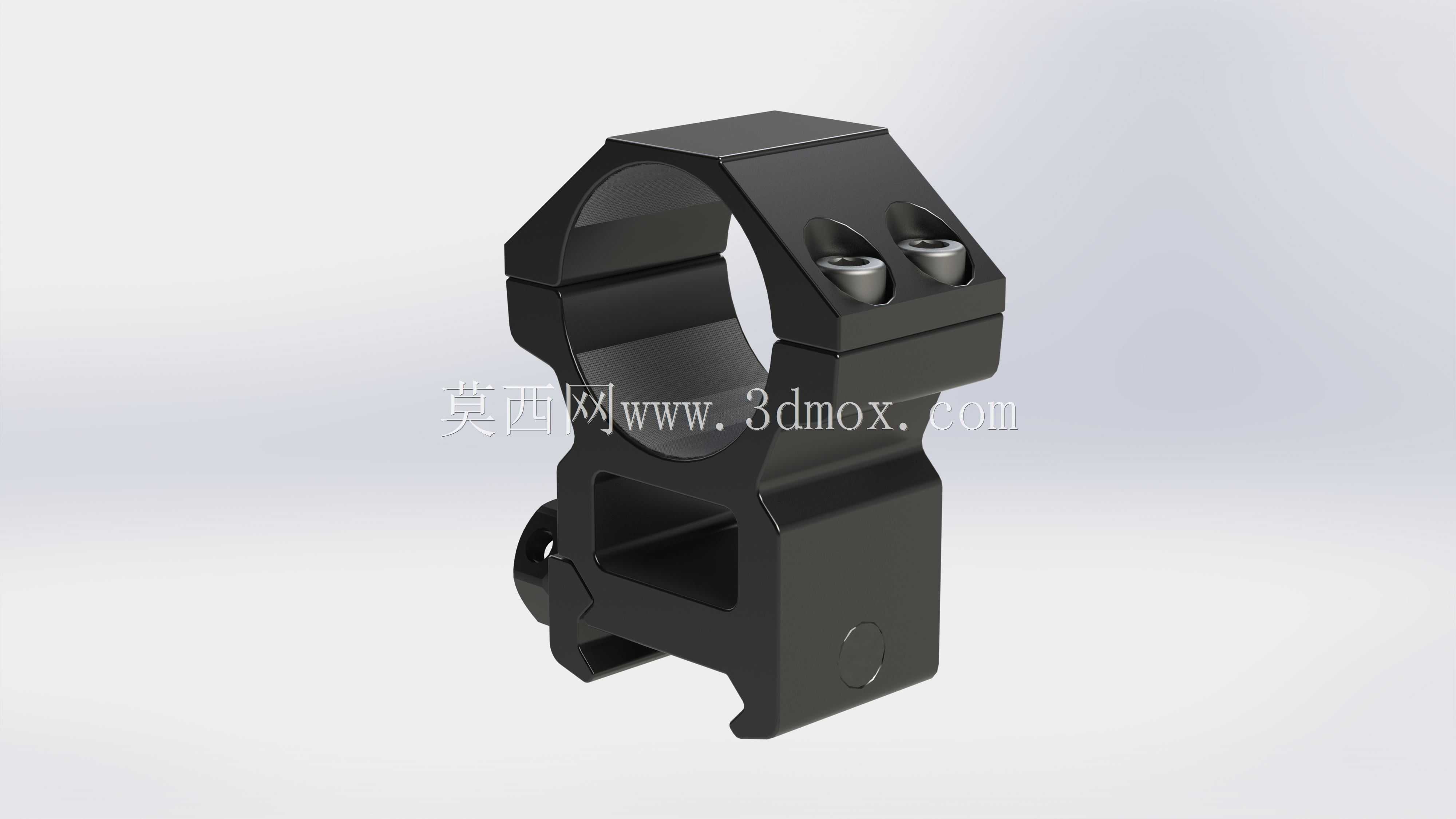

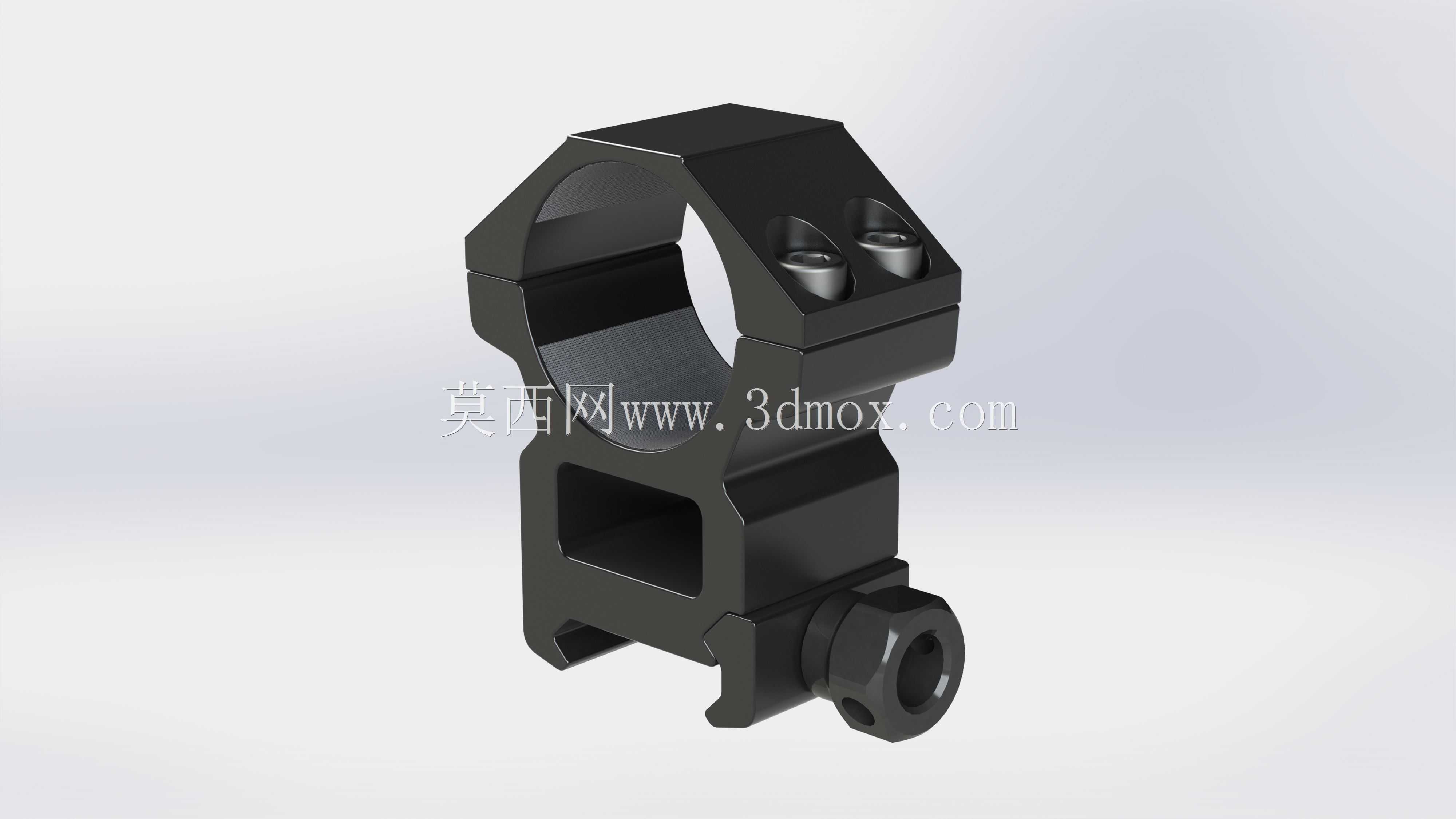

　　这类安装固定环主要适配战术枪械的光学瞄准镜加装场景，在实弹射击、战术训练、狩猎作业等场景中承担瞄准镜与枪械导轨的刚性连接作用，核心是保证光学瞄具在持续后坐力冲击下不发生位移、偏转，保障瞄准基线的一致性。从结构设计来看，上部为整圆式抱紧环结构，环体内壁做了微倒角处理，避免装配时刮伤瞄准镜镜身的阳极氧化层，环体顶部设置两颗对称的内六角锁紧螺钉，拧紧时可实现环体对镜身的均匀抱紧，不会出现单侧受力导致的镜身压痕、光轴偏移问题。下部为皮卡汀尼导轨适配结构，侧面设置横向锁紧旋钮，旋钮端面做了滚花处理，即便戴战术手套也能徒手完成锁紧或快拆操作，锁紧块的卡合齿距完全符合标准皮卡汀尼导轨的齿形规范，卡合后侧向间隙控制在0.02mm以内，

　　避免射击过程中出现环体前后窜动。设计阶段优先考虑了受力传递路径，后坐力产生的纵向冲击力会通过下部导轨卡合结构直接传递到枪械导轨，上部抱紧环的受力集中区域做了局部加厚处理，壁厚比非受力区域厚1.8mm，避免反复冲击下出现环体开裂、螺钉滑牙的问题。环身侧面的镂空槽并非装饰结构，一方面是为了降低整体重量，减少加装后对枪械重心的影响，另一方面也能给镜身预留一定的散热空间，避免连续射击后枪管传导的热量长时间堆积在镜身接触区域，损伤瞄准镜内部的密封胶层。安装边界方面，上部抱紧环的适配镜身直径为标准30mm规格，可兼容同直径的各类光学瞄准镜，下部导轨卡合结构的宽度适配21mm标准皮卡汀尼导轨，整体安装高度为38mm，

　　装配后瞄准镜光轴与枪械导轨面的距离符合主流战术射击的贴腮高度要求，不需要额外加装增高垫。整个零件采用一体式机加工成型，没有拼接焊缝，所有棱角位置都做了R0.5的圆角处理，既避免装配时划伤操作人员，也能减少应力集中点，提升结构的抗疲劳强度。锁紧螺钉的安装孔做了沉头设计，螺钉拧紧后端面不高出环体上表面，不会在调整瞄准镜倍率、焦距时剐蹭操作手部。侧面的锁紧旋钮内置弹簧顶珠结构，锁紧到位时会产生清晰的档位反馈，不需要额外借助工具就能确认锁紧状态是否到位，野外无工具场景下也能快速完成瞄准镜的拆装更换。
