全地形车割草机套筒挂接适配拖车结构

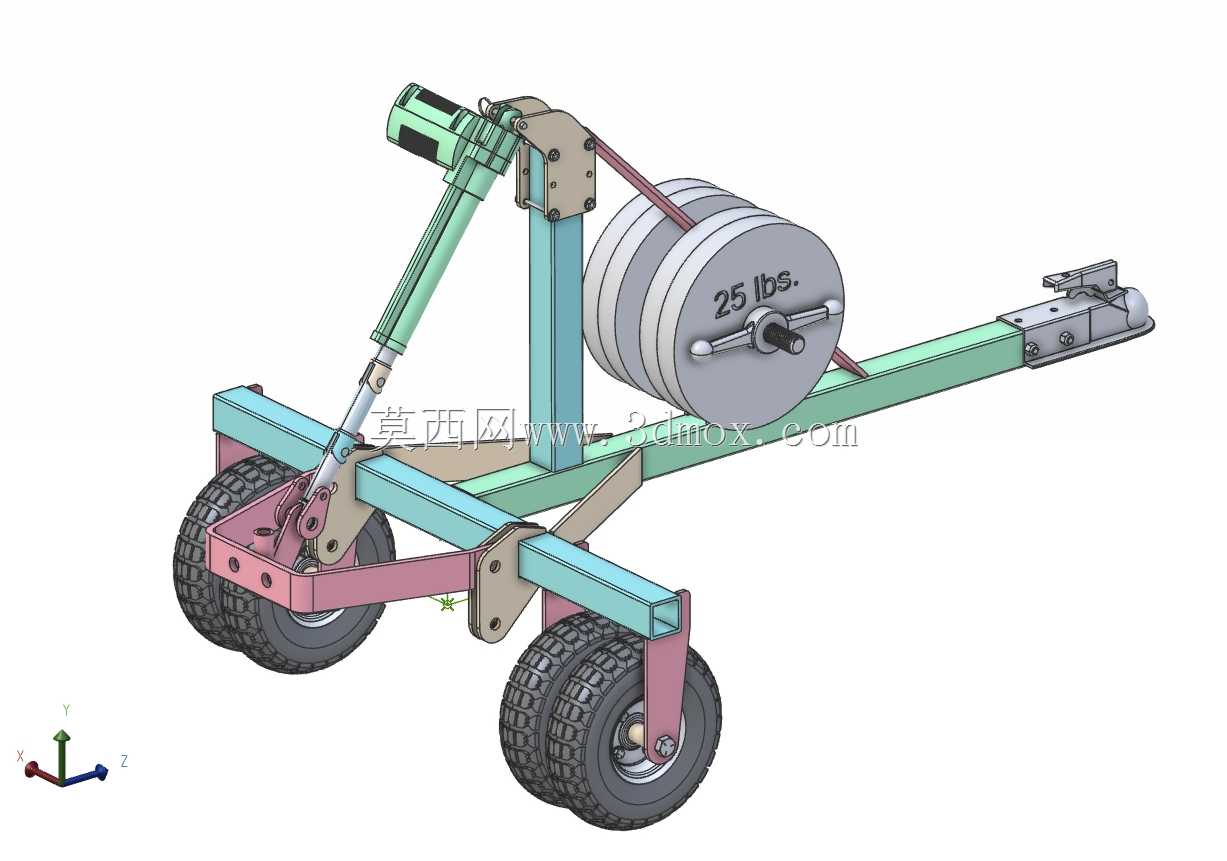

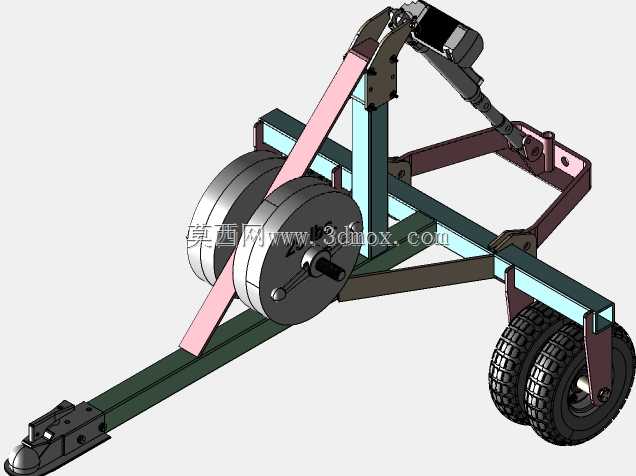

　　这款适配结构主要面向小型非道路作业车辆的后挂作业场景，覆盖全地形车、多功能 utility 车辆以及乘骑式割草机的后挂机具扩展需求，解决了小型作业车辆后挂接口不统一、挂接负载上限不足的实际痛点。前端采用行业通用的1-7/8英寸球头挂接接口，可直接匹配市面绝大多数同规格拖车球座，无需额外加工转接件即可完成与车辆端的快速对接，球头挂接的铰接结构可自适应非铺装路面的上下颠簸与左右转向偏移，避免硬连接带来的车架应力集中问题。后端设置单点式套筒挂接结构，专门适配小型农机具、作业辅具的挂接轴，相比传统平板挂接方式，套筒式连接的同轴度更好，挂接后作业过程中不会出现横向窜动，配合主框架选用的2x1/8英寸规格方管作为承载主梁，

　　方管截面的抗弯抗扭性能可满足1000磅额定提升负载的使用要求，挂接重载机具时不会出现主梁下挠、焊缝开裂的问题。结构设计上采用双前轮支撑布局，每个支撑位配置双轮胎组，接地比压更低，在草坪、松软泥地作业时不会出现陷车、压坏草皮的问题，支撑轮支架采用折弯钢板焊接成型，支架上预留多组安装孔位，可根据挂接机具的离地高度调整轮组安装位置，适配不同作业场景的离地间隙要求。主梁上方设置的配重安装位可固定标准25磅配重块，挂接前端较重的机具时可通过加装配重来平衡前后轴载荷，避免车头翘起影响行驶操控性。侧方配置的电动推杆结构可实现挂接机具的升降调节，无需人工手动抬升机具，作业过程中可根据地形实时调整机具作业高度，

　　转场时可将机具抬升至最高位置避免剐蹭地面。整体结构的安装边界充分考虑了小型作业车辆的后悬尺寸，挂接后整体长度不会超出车辆后轴过多，转向时不会出现轮胎与挂接结构干涉的问题，所有铰接位置均配置润滑脂注油嘴，日常维护时可直接加注润滑脂降低铰接磨损，延长结构使用寿命。框架上的所有连接孔位均采用激光切割加工，孔位精度控制在0.2mm以内，现场装配时无需二次扩孔即可完成所有部件的组装，降低现场安装的加工难度。
