顶部安装式3D打印机线轴承托支架

　　该结构针对桌面熔融沉积设备在直接驱动改造后出现的送料路径变化而设计。挤出机随喷头运动后，虽然耗材从挤出齿轮到热端的距离缩短，回抽响应更直接，但原有侧置或后置料盘位置往往会使耗材进入挤出机前形成不合理的弯折，尤其在喷头移动到机架边缘时，料丝张力波动、拉扯阻力和扭转现象会更加明显。将卷轴承托位置转移到设备顶部框架上方，可以让耗材以更短、更稳定的路径进入挤出机构，减少远端送料带来的迟滞，也能降低喷头高速运动时料盘惯性对挤出负载的影响。

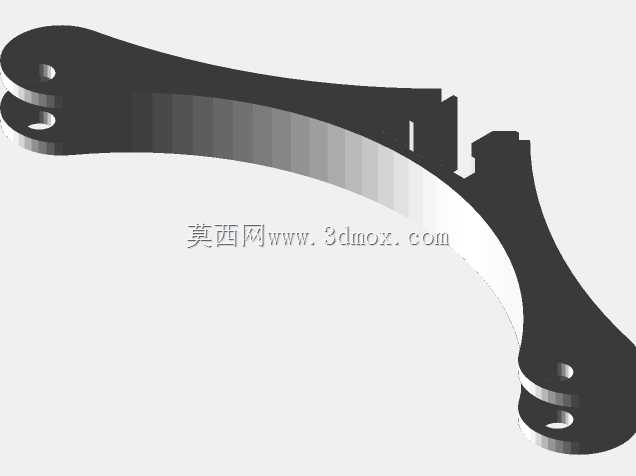

　　支架主体采用两根平行承托梁与侧向摆臂组合的形式，料盘并不依赖额外轴承转动，而是通过两侧限位结构和支撑轮廓保持卷轴轴线位置。这样的处理适合桌面设备的轻量化改造场景，零件数量少，装配关系直观，后期维护时不需要拆卸复杂回转部件。对于常用1kg规格耗材卷，支架重点控制卷轴中心高度、两侧挡边间距和料盘下方避让空间，使料盘在转动过程中不与顶部横梁、机架边线或打印区域发生干涉。

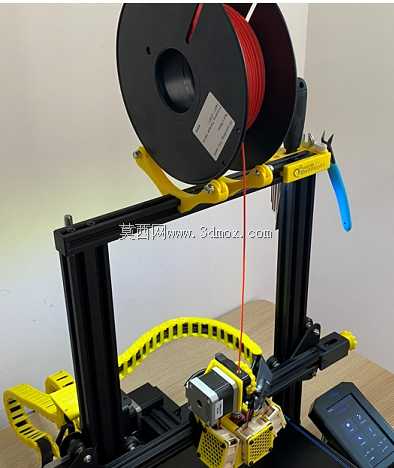

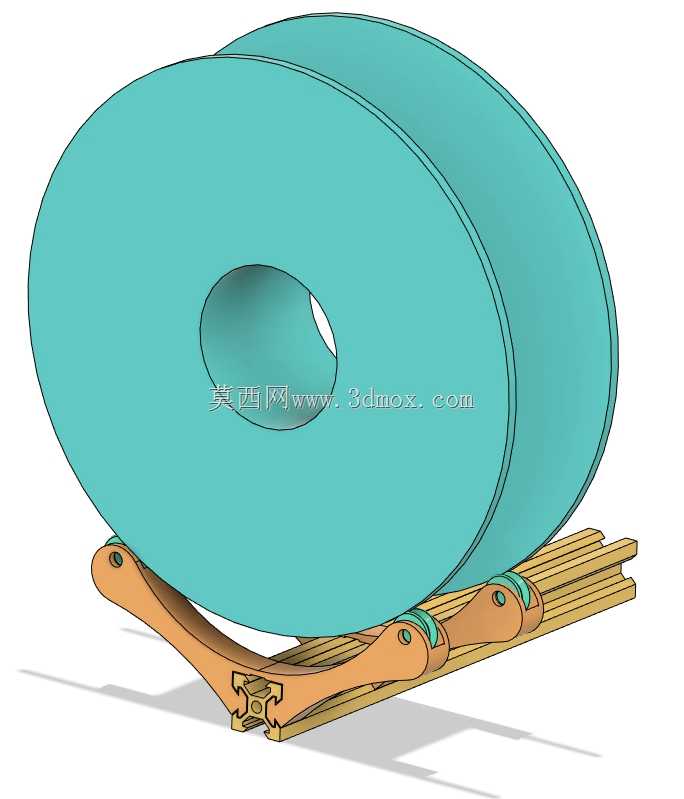

　　安装边界主要围绕打印机顶部铝型材或框架上表面展开。承托梁沿料盘轴向布置，摆臂向下连接到框架固定点，形成稳定的三角受力关系。料盘满载时，耗材重量通过卷轴接触区传递到两根承托梁，再经摆臂和紧固件分散到机架上，因此固定孔位需要保持同轴，支撑面应尽量贴合型材表面。设计中预留了M5螺栓和螺母的装配方式，也兼容#10标准螺栓，便于不同地区或不同备件条件下完成安装。

　　从功能细节看，支架没有采用封闭轴套，而是让料盘在支撑轮廓上随耗材牵引转动。该方案对打印件表面强度、层间结合和安装平面度有一定要求：承托接触面应减少明显台阶，摆臂铰接处需保证转动灵活但不松旷，两侧限位环要约束料盘轴向窜动，同时不能把料盘夹死。若料盘边缘翘曲或卷绕松紧不均，支架仍需通过适当的间隙吸收偏差，避免转动阻力周期性增大。

　　在实际使用中，这类顶部料架尤其适合直接驱动喷头、柔性耗材打印以及高频回抽工况。料盘置于喷头上方后，耗材进入挤出机的方向更接近竖直，送丝阻力随喷头坐标变化的幅度减小。结构建模时需要同步检查料盘最大外径、卷轴内径、支架宽度、固定孔距和顶部框架高度，尤其要确认打印机全开盖、调平操作、喷嘴维护以及换料动作不受影响。整体设计以少件、易制造、易装配为核心，在不增加轴承和金属轴的前提下，为桌面3D打印机提供稳定的耗材承托与转动导向。
