无刷驱动牛头软弹发射器结构设计方案

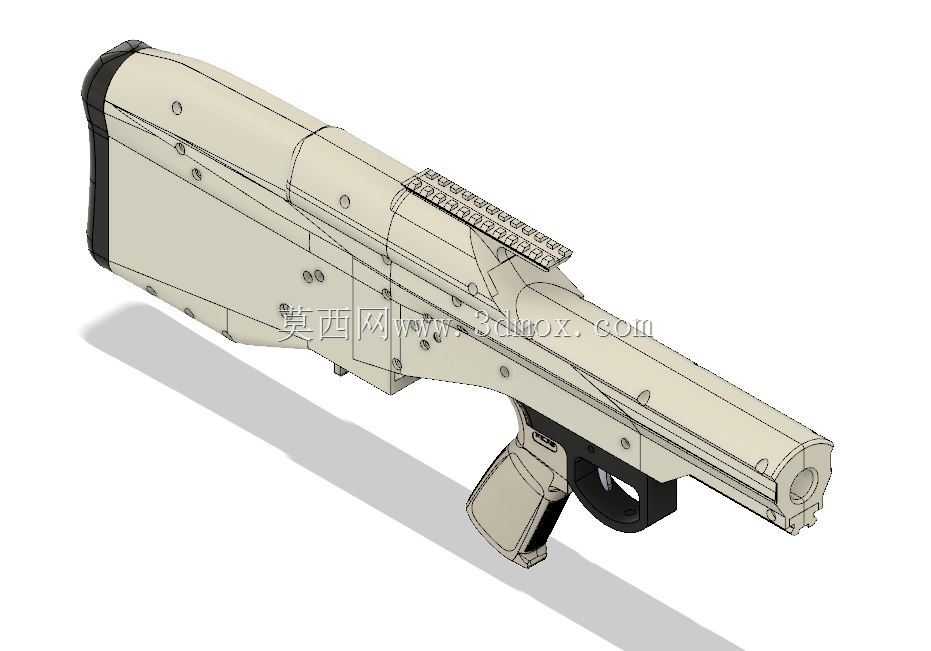

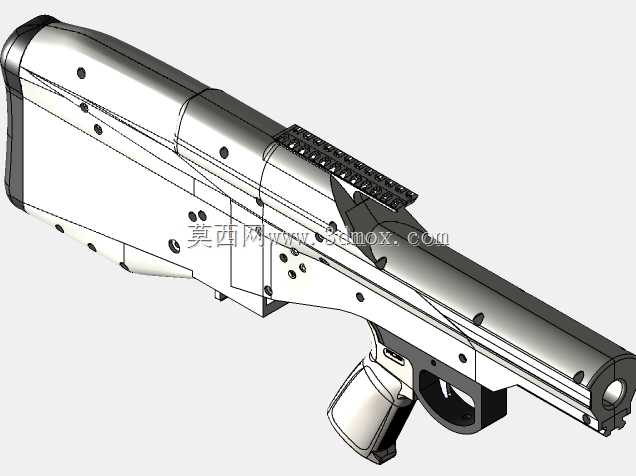

　　这款无刷驱动的牛头布局软弹发射装置，在结构设计上充分利用无托构型的空间优势，将动力组件与控制模块整合在枪托区域，在不缩短发射管有效行程的前提下压缩整体长度，适配室内CQB类休闲竞技场景的使用需求。设计过程中优先考虑3D打印加工的工艺特性，所有外壳拼接处采用定位凸台与沉头螺丝孔配合，拆分后的零件最大尺寸控制在主流桌面级FDM打印机的成型幅面范围内，无需额外支撑即可完成大部分壳体零件打印，降低后期装配的打磨工作量。握把区域依据人机工程学做了12度倾角处理，扳机与握把的间距适配成年男性手掌平均尺寸，食指自然弯曲即可触及扳机行程终点，握把表面预留防滑纹理的安装槽位，可粘贴橡胶防滑垫提升握持稳定性。顶部皮卡汀尼导轨采用一体化设计，

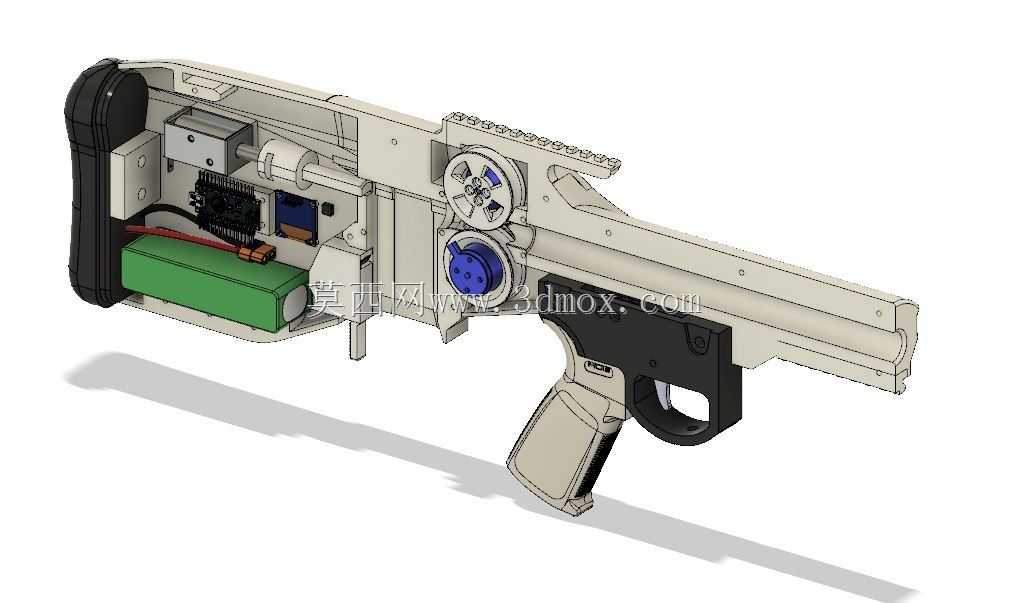

　　与上壳体为同一零件，避免分体式导轨安装带来的同轴度误差，可直接适配标准尺寸的光学瞄具、战术手电等外接配件，导轨下方的壳体做了局部加厚处理，承受配件安装后的锁紧力不会出现形变。无刷电机的安装位设置了可调式压块，通过两颗内六角螺丝调整电机与传动轮的中心距，保证传动皮带的张紧度处于合理区间，既不会因过紧增加电机负载，也不会因过松出现传动打滑问题。Arduino控制板的安装仓位于枪托尾部，预留了USB接口的外露开口，方便后期调整控制程序参数，仓盖采用快拆结构，无需工具即可打开更换电池或检修线路。扳机组件采用微动开关触发设计，相比传统机械扳机结构响应速度更快，扳机行程与触发力度可通过调整微动开关的安装位置做适配，满足不同使用者的操作习惯。

　　供弹口位置做了导向斜面处理，软弹装填时可顺着斜面自然进入待发射位置，避免出现卡弹问题，发射管内壁做了0.2度的脱模斜度，既保证3D打印时的顺利脱模，也不会影响软弹发射时的初速度稳定性。整体结构的受力部位均做了圆角过渡处理，避免应力集中导致的零件断裂，所有螺丝孔位均预留0.2mm的安装间隙，抵消3D打印过程中可能出现的尺寸收缩误差，装配时无需额外扩孔即可顺利完成组装。
