无焊接便携式户外折叠火箭炉结构

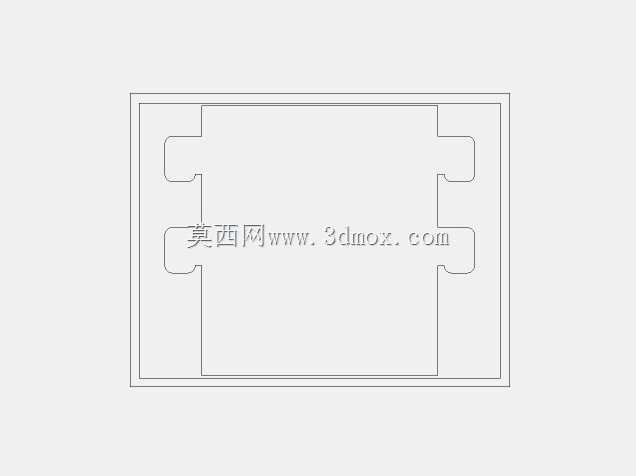

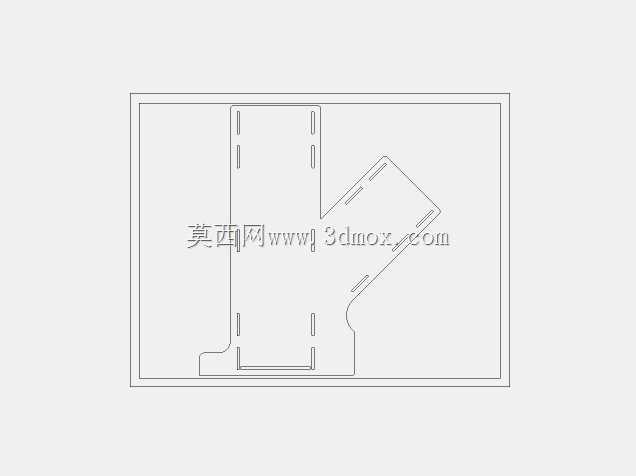

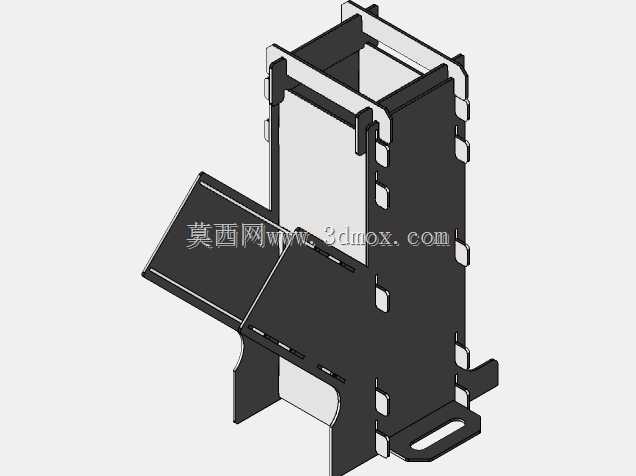

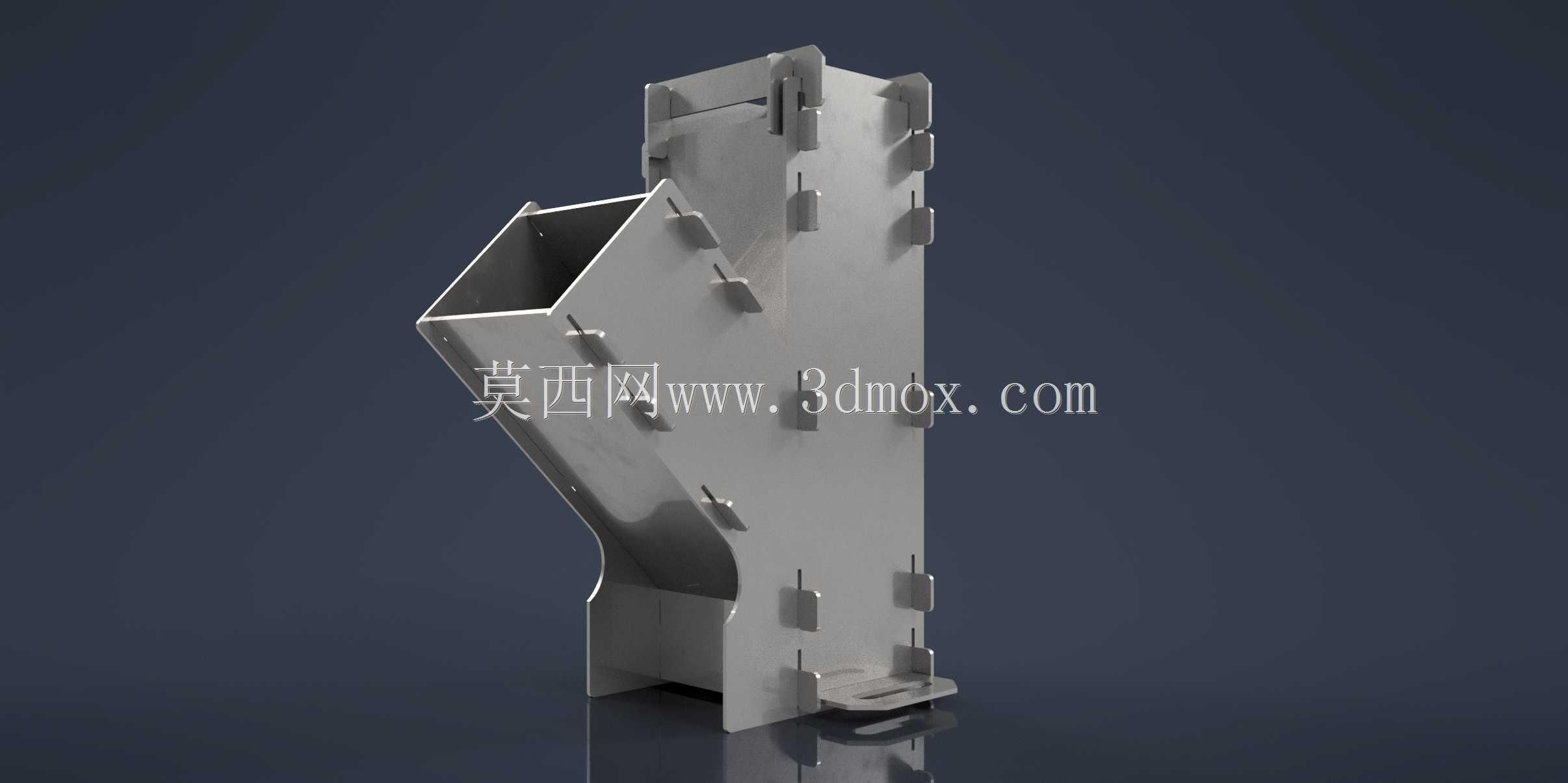

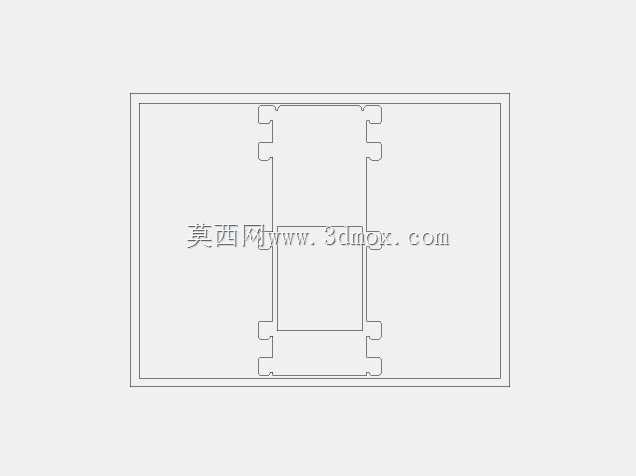

　　这款无焊接便携火箭炉主要面向户外露营、野外作业、应急炊事等场景设计，整体采用低碳钢板材通过折弯、卡扣拼接成型，全程无焊接工序，既规避了焊接变形带来的装配公差问题，也省去了焊后打磨、防腐处理的额外工序，适配批量钣金冲压生产的工艺要求。从实际使用角度出发，炉体采用上窄下宽的立式火箭炉结构，下部预留的进风通道可形成自然抽风效应，让燃料在炉膛内充分燃烧，减少烟气溢出，上部倾斜的投料口无需挪动上部炊具即可补充木柴、固体燃料等可燃物，适配直径120mm到200mm的常见户外锅具，炊事效率远超普通开放式篝火。设计阶段优先考虑了便携性与装配效率，所有连接结构均采用板材自身冲裁出的卡扣、插槽结构，拆解后所有板件可叠放为平板状态，

　　整体收纳厚度不超过30mm，可轻松放入背包侧袋或车载储物格，现场装配无需任何工具，仅靠卡扣对位卡紧即可完成组装，单人操作耗时不超过1分钟。结构强度方面，所有卡扣位置均做了折弯翻边加强处理，炉体承重部位设置了双层折弯的支撑脚，可稳定承载满水状态的10L炊具，长期高温使用下也不会出现结构松脱变形。尺寸边界上，组装完成后整体高度约320mm，炉膛内径110mm，投料口倾斜角度为45度，既保证燃料可自然滑入炉膛底部，也避免投料时火星溅出。板材选用1.2mm厚度的冷轧低碳钢，兼顾结构强度与整体重量，整炉净重控制在1.2kg以内，长时间干烧后也不会出现板材翘曲问题。进风口设置在炉体下部侧方，距离地面预留20mm的进风间隙，即使在不平整的砂石、

　　泥土地面使用，也不会因为地面遮挡影响进风效率，炉膛底部预留的落灰间隙可让燃烧后的灰烬自动落入底部接灰区，使用后仅需倾倒灰渣即可完成清理，无需复杂维护。无焊接的设计也让后期维护更换配件更加便捷，单个板件出现变形损坏时，仅需更换对应板件即可，无需整体报废，大幅降低了全生命周期的使用成本。
