漫威灭霸双刃战刀影视道具结构设计

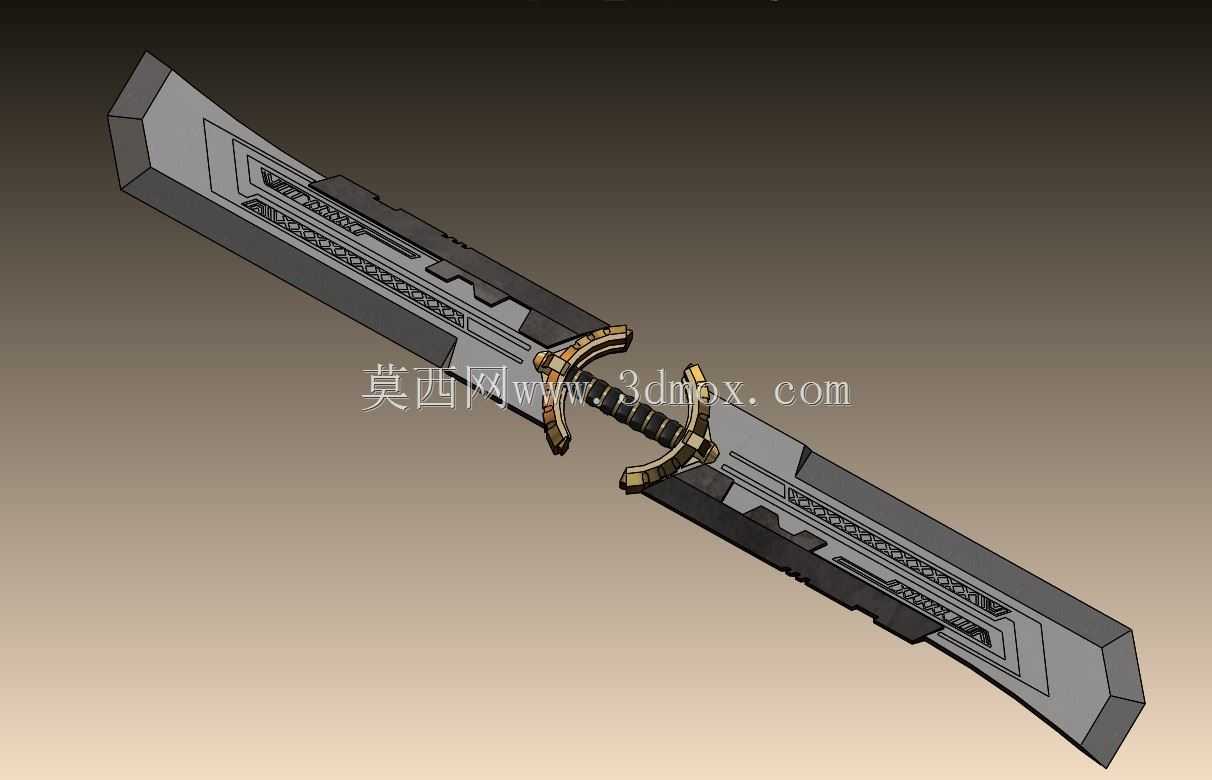

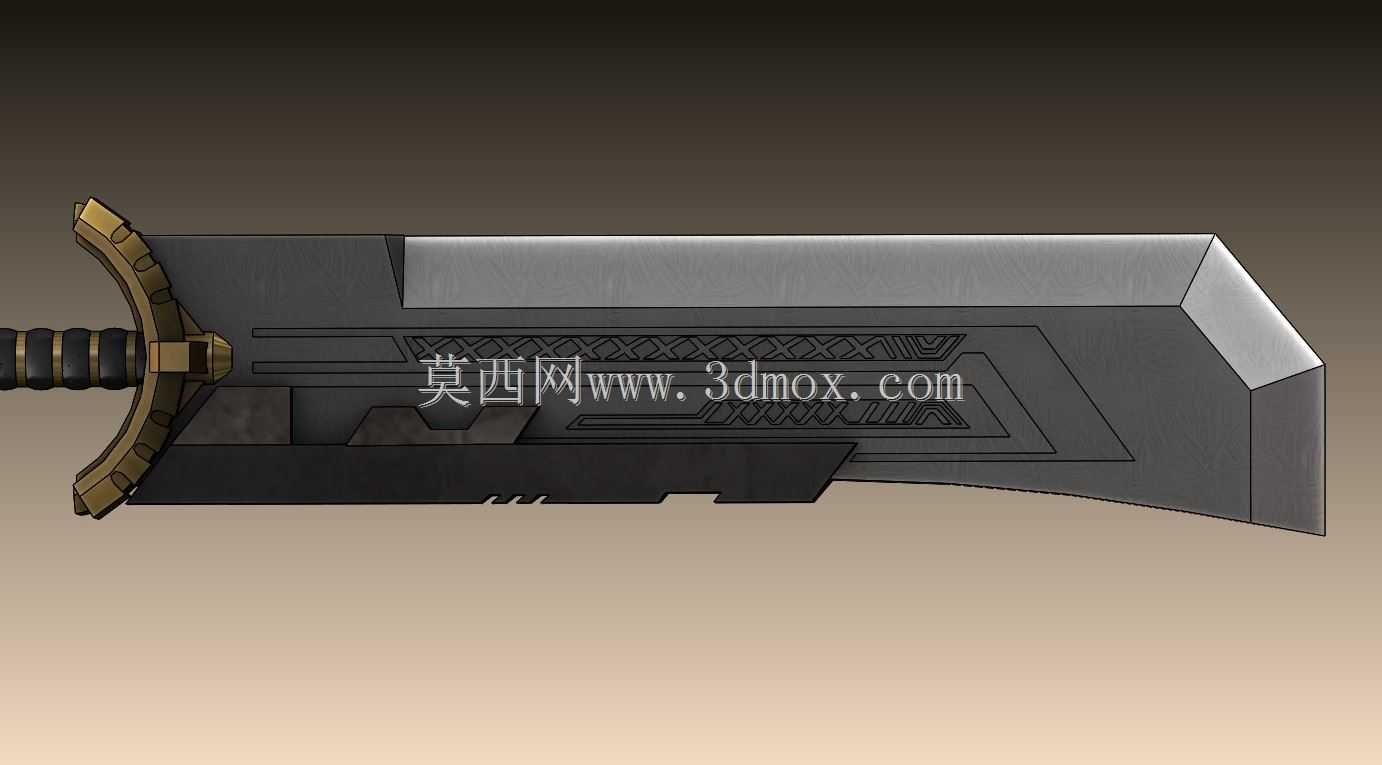

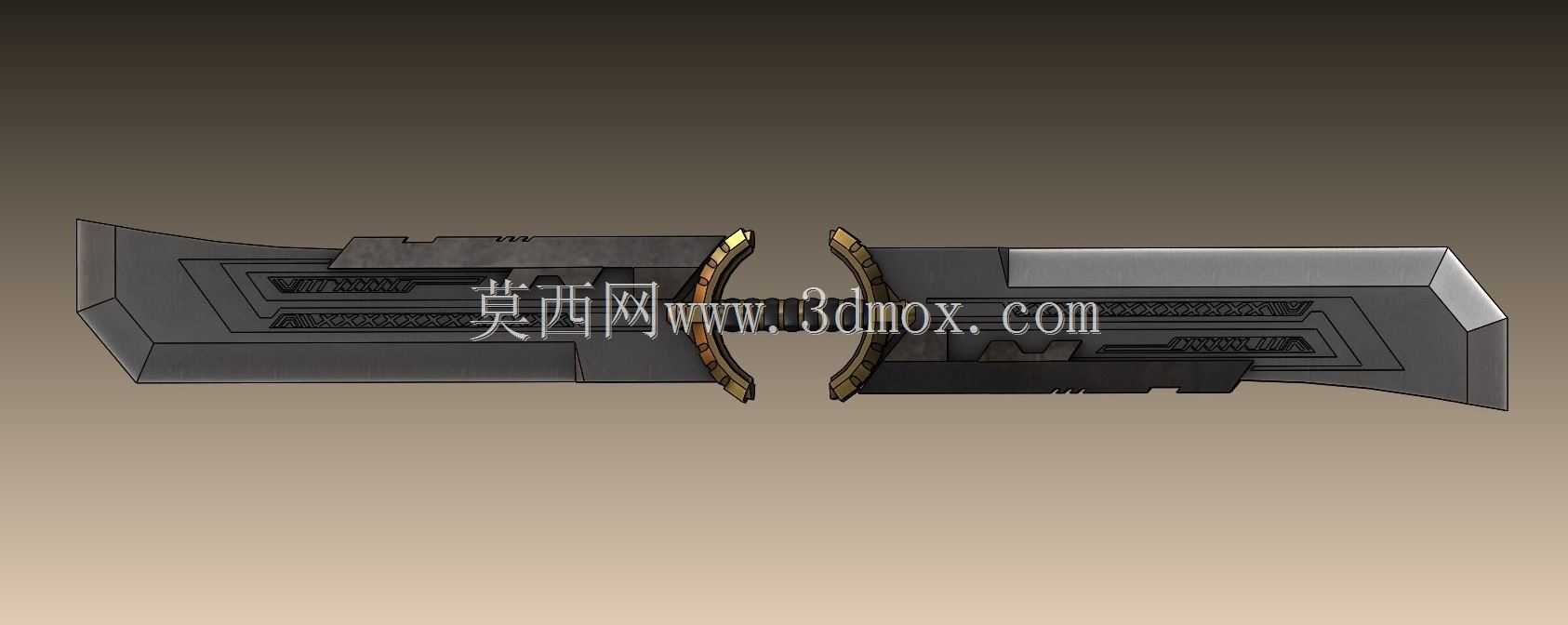

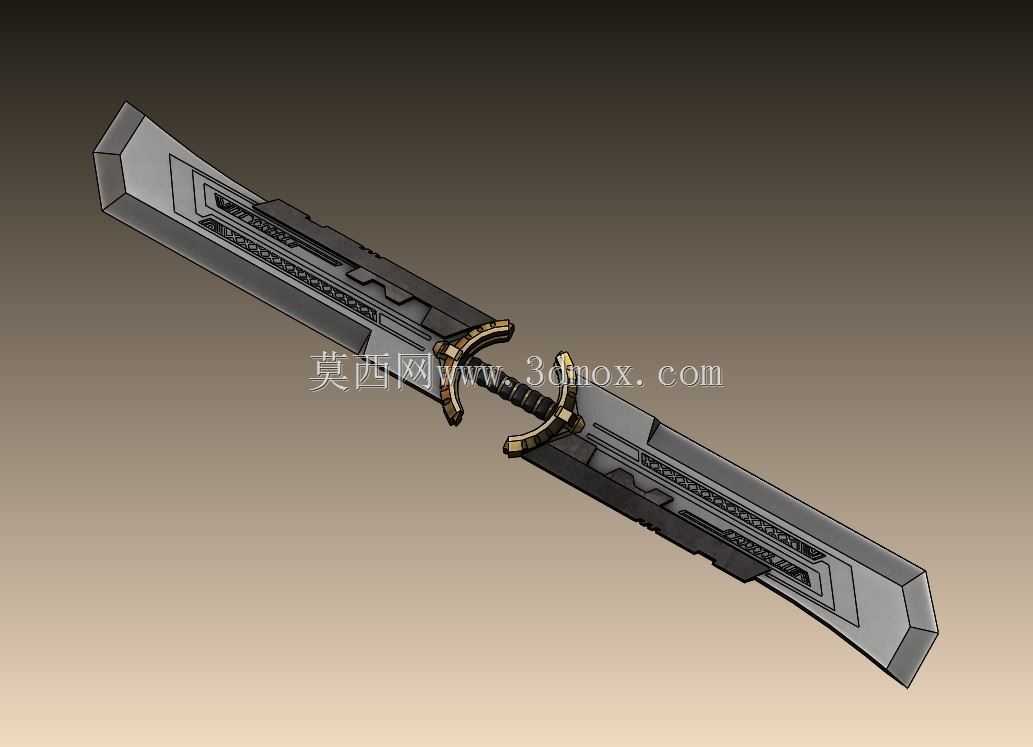

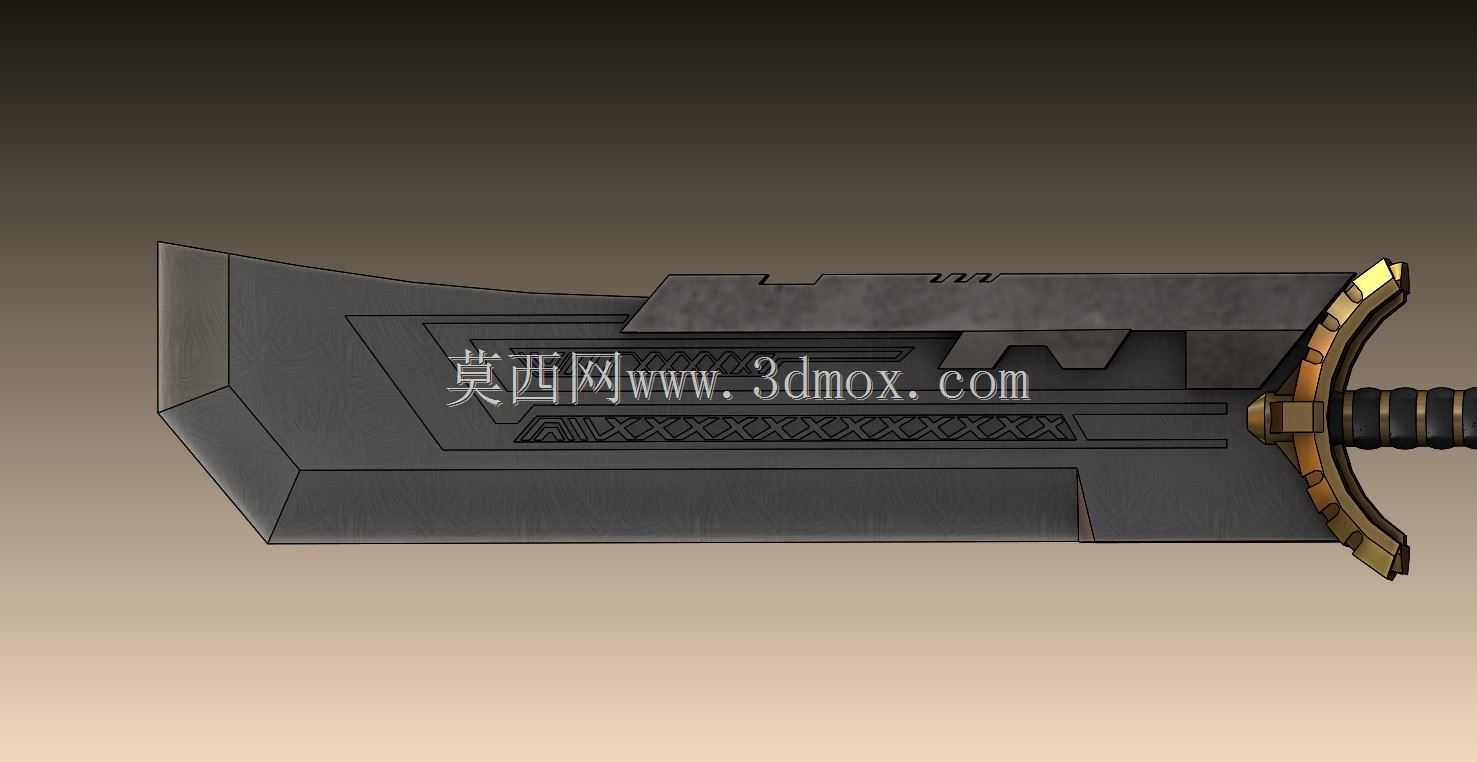

　　本次设计的双刃战刀结构，核心面向影视道具复刻、cosplay装备制作、收藏级手办配件生产三类应用场景，适配FDM熔融沉积型3D打印工艺的加工特性，全程围绕PLA耗材的成型边界做结构优化，避免打印过程中出现翘边、支撑难拆除、薄壁断裂等常见问题。从实际使用需求出发，整刀采用对称式双刃布局，两端刃部做等比例收窄的斜切结构，刃口预留0.8mm的打印壁厚，既保证打印完成后刃部的视觉锐利度，又避免薄壁结构在后期打磨、搬运过程中出现崩边缺损。刀身主体的机械刻线结构做0.5mm的下沉深度设计，刻线转角全部做R0.3mm的圆角过渡，既还原原作的科幻机械质感，又能避免打印时锐角位置出现的拉丝、缺料问题，同时降低后期渗线做旧的操作难度。

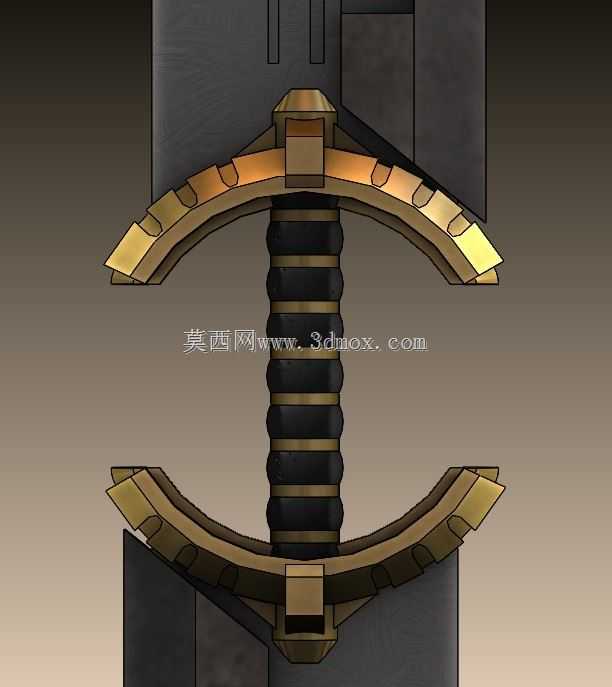

　　手柄位置的结构设计充分考虑实际握持需求，握持段做直径32mm的圆柱收腰处理，表面的防滑凸纹高度控制在1.2mm，既保证握持时的摩擦力，又不会因为凸纹过高硌手影响长时间持握体验；两端的护手结构做向外延伸12mm的挡边，挡边边缘做R2mm的圆角处理，避免持握时手部滑向刃部造成划伤，同时护手与刀身的连接位置做加厚3mm的加强筋结构，提升整刀的抗扭强度，避免挥动时连接位置出现断裂。考虑到整刀长度接近1100mm，普通桌面级3D打印机的成型尺寸无法满足一体打印需求，设计时将整刀拆分为6段模块化拼接结构，每段拼接位置做8mm深的定位插榫，插榫配合公差控制在0.2mm，打印完成后仅需使用专用PLA胶水即可完成拼接，

　　拼接位置的接缝刚好可以隐藏在刀身的机械刻线缝隙中，后期补土打磨后完全看不出拼接痕迹，无需额外做遮盖处理。刀身内部做15%填充率的网格状支撑结构，在保证整体结构强度的前提下，将整刀打印重量控制在800g以内，长时间持握也不会出现手臂酸胀的问题，适配cosplay演出时的长时间佩戴、挥动需求。针对后期表面处理需求，刀身外表面全部做0.2mm层厚的打印精度优化，外表面无外露支撑结构，打印完成后仅需简单打磨即可进行喷漆、做旧处理，手柄位置的金属装饰件做独立拆分设计，可单独打印后做金属色涂装再装配，进一步提升道具的视觉还原度。整刀的安装边界充分适配常规桌面级3D打印机220220250mm的成型仓尺寸，拆分后的单个零件最大尺寸不超过200mm，无需大尺寸工业级打印设备即可完成制作，降低了个人爱好者的制作门槛。
