轻型动力伞不锈钢机架总成结构设计

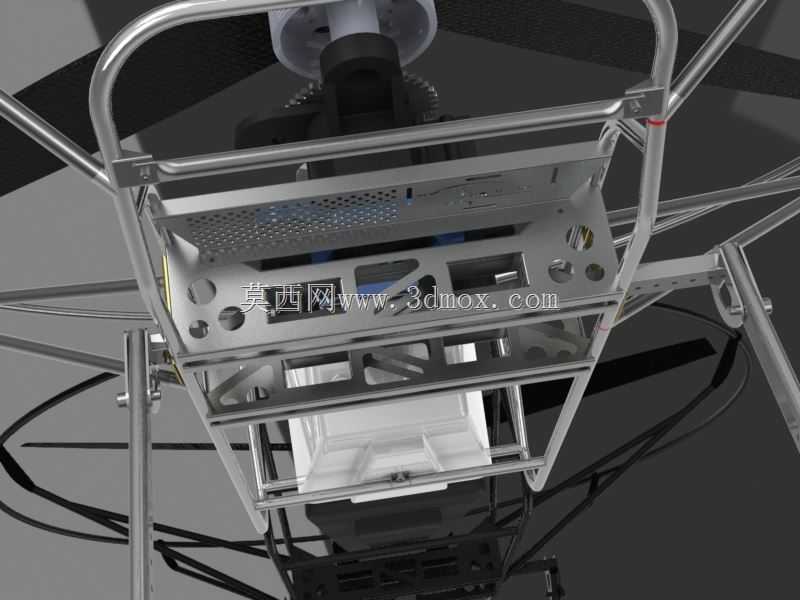

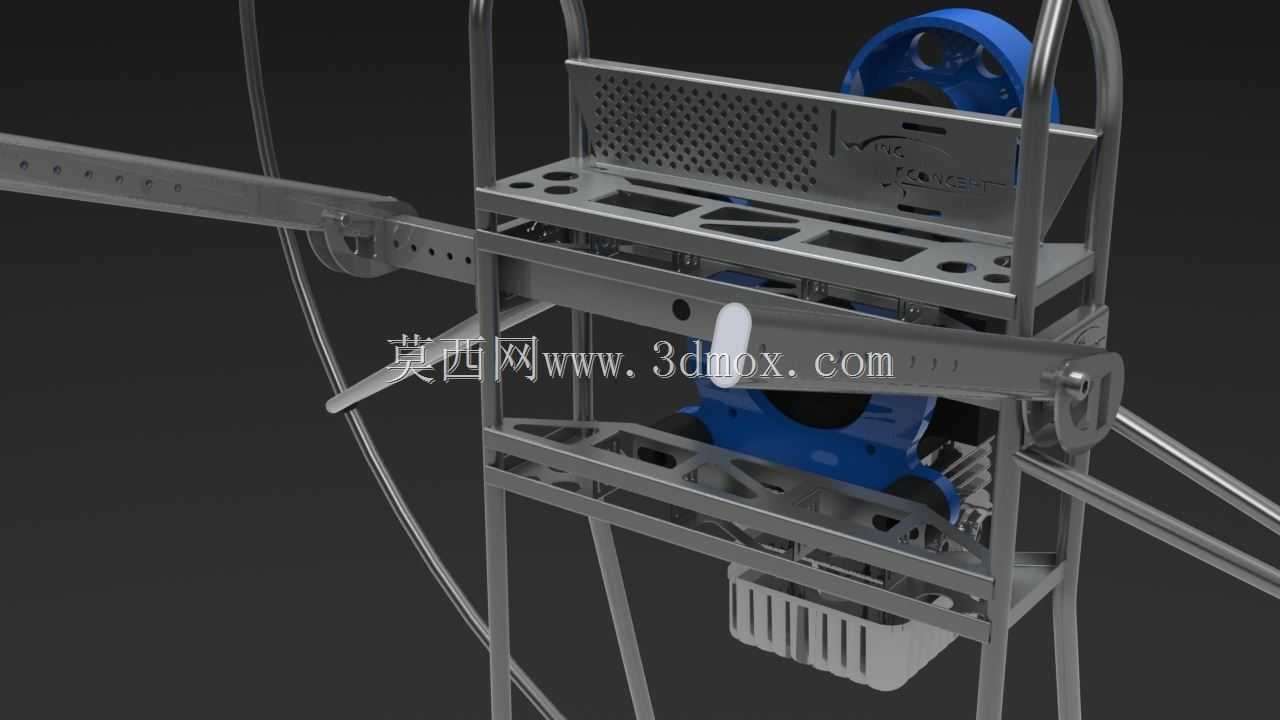

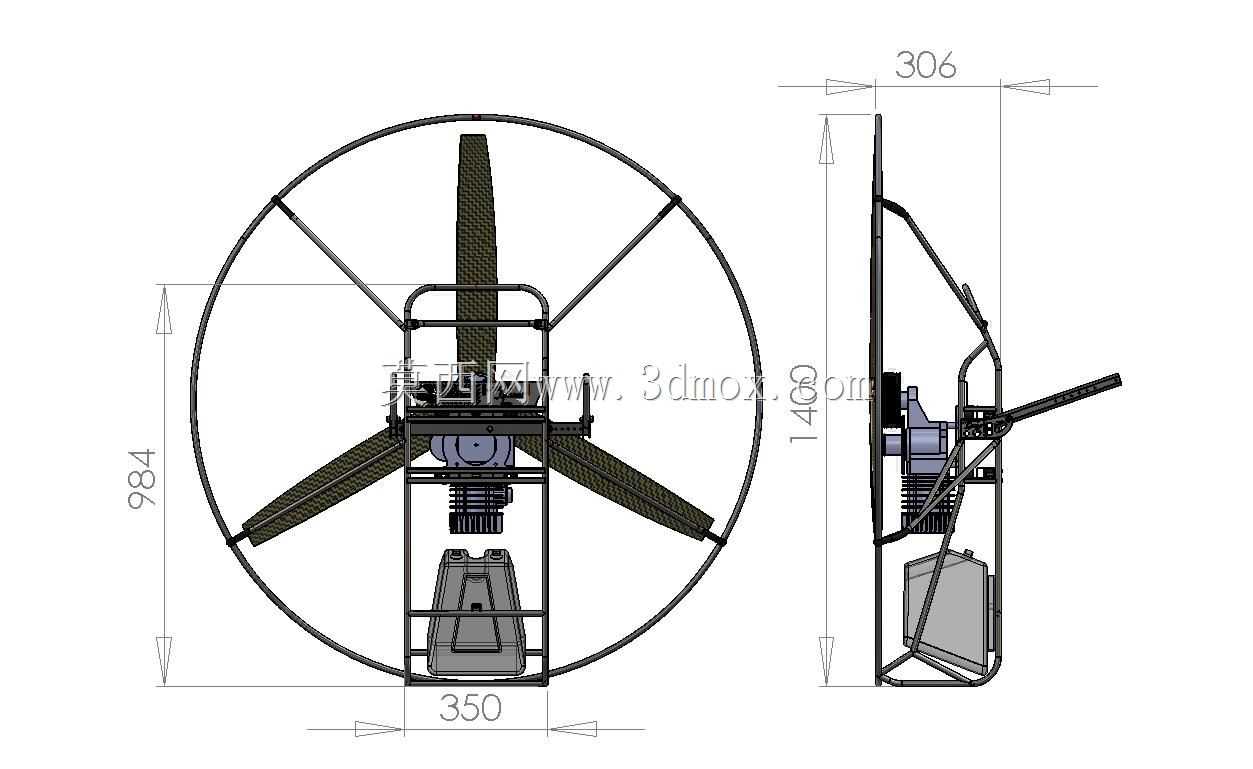

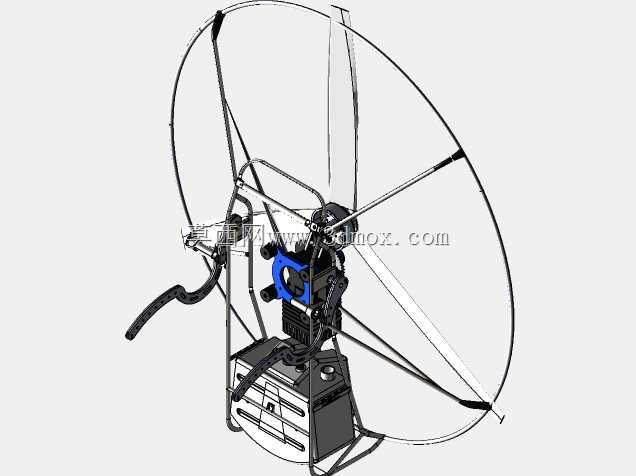

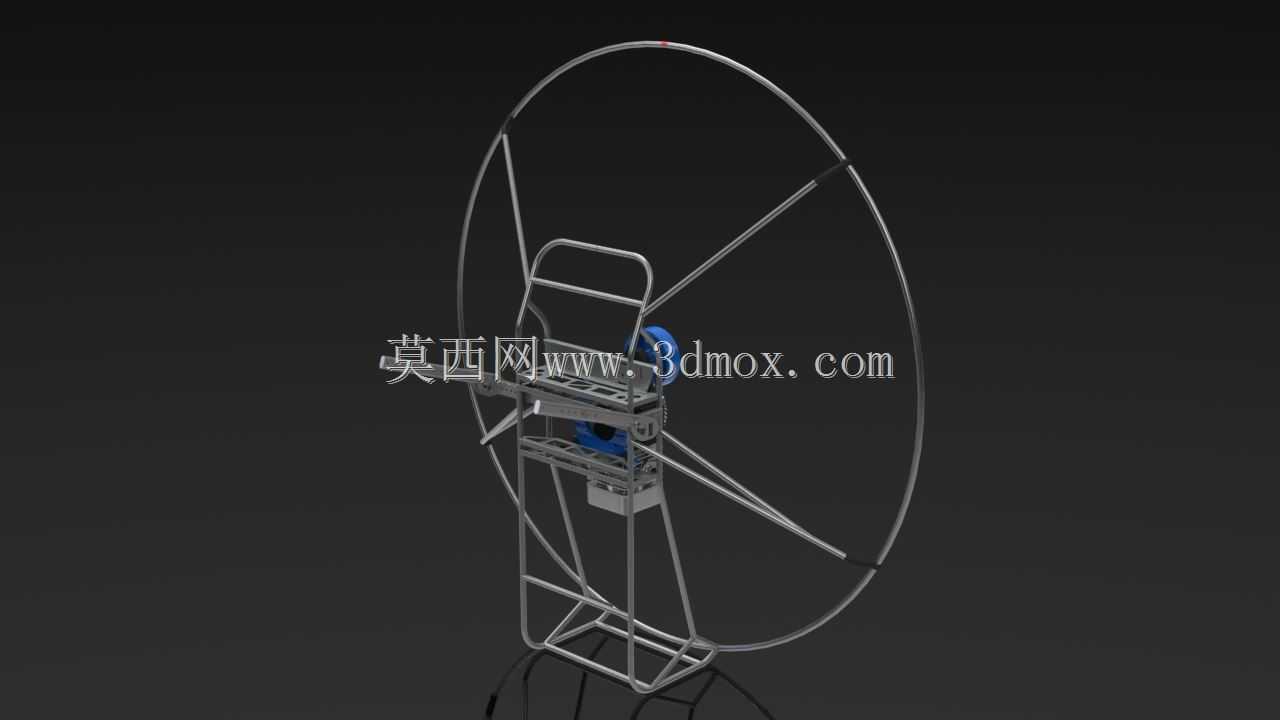

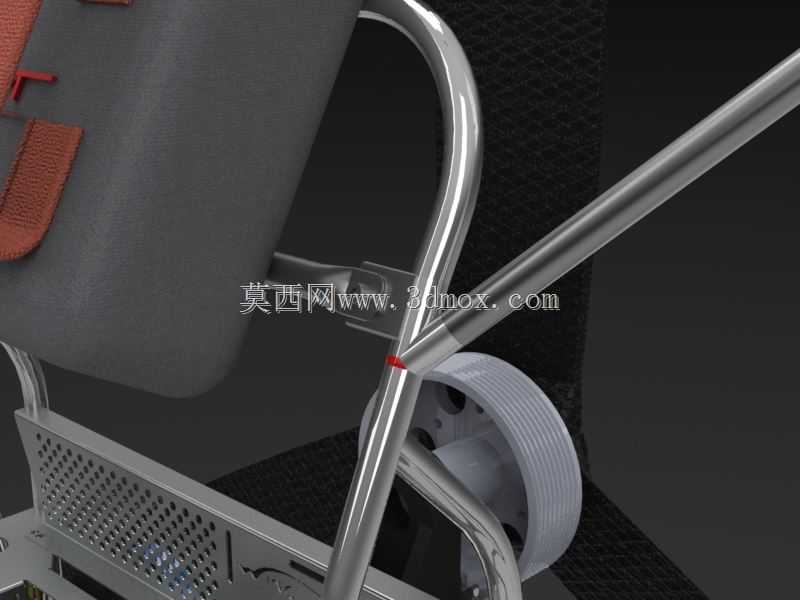

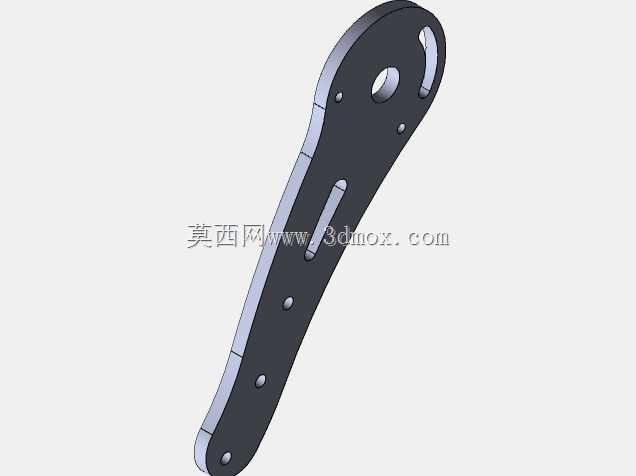

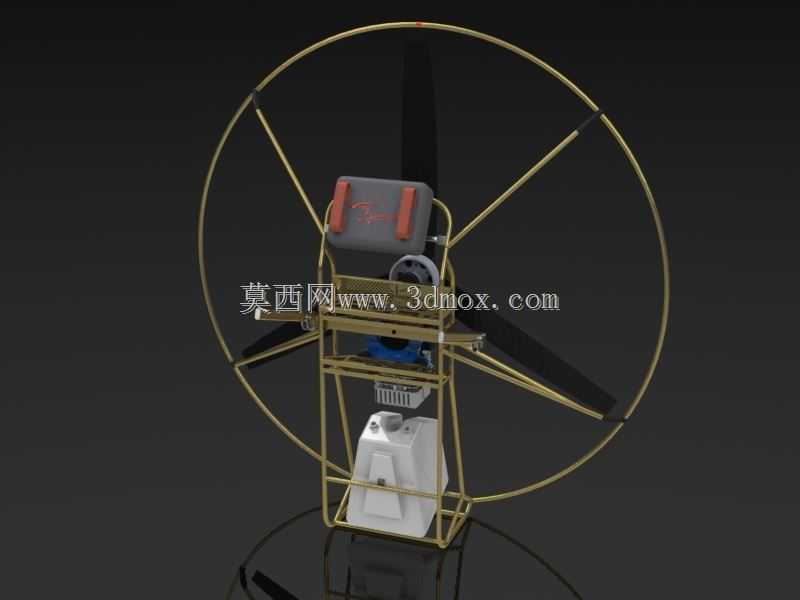

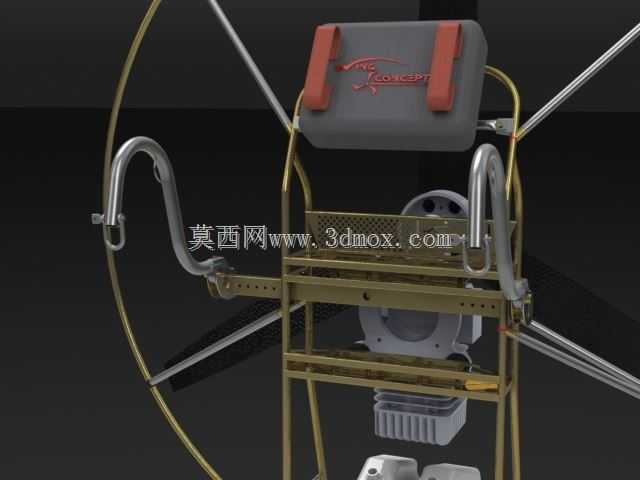

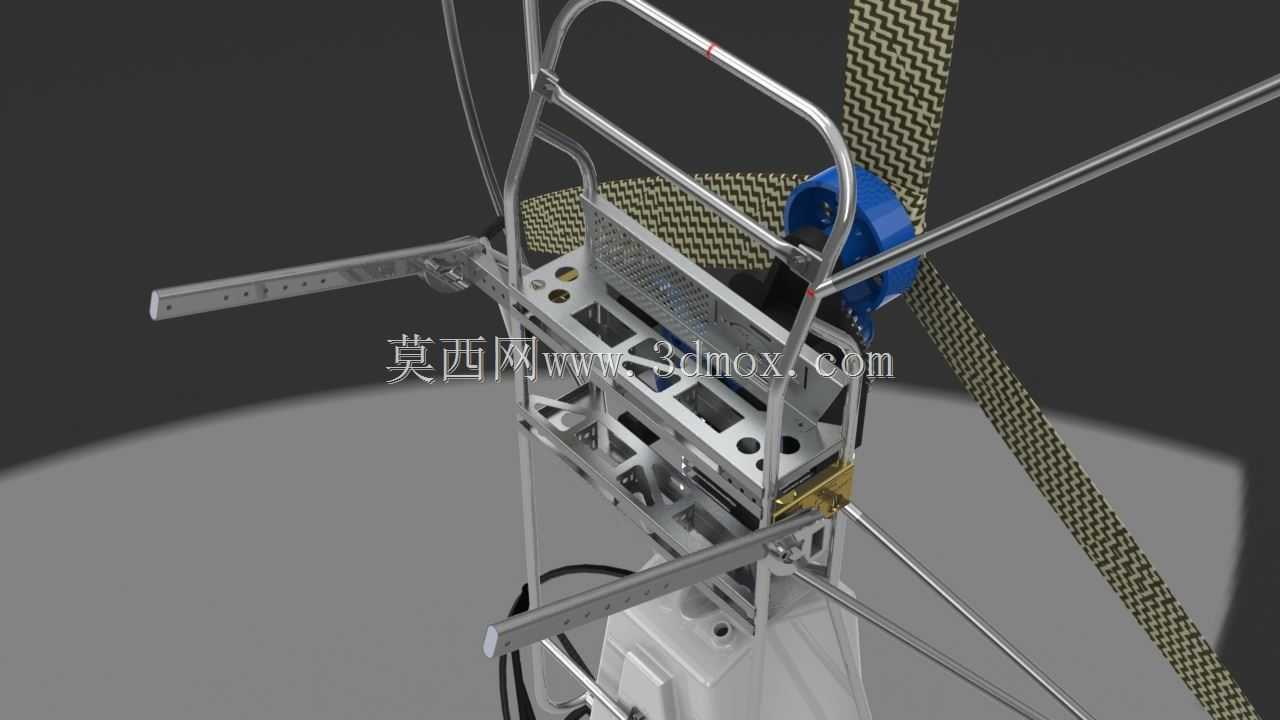

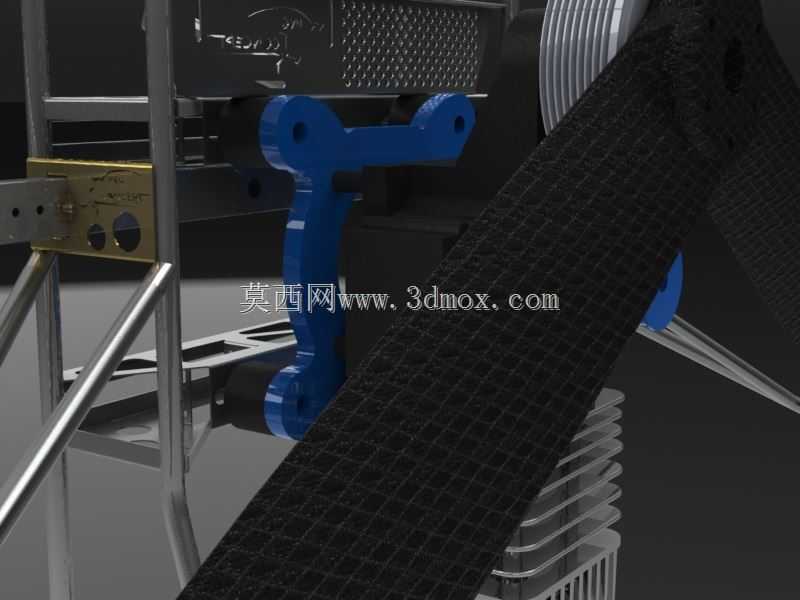

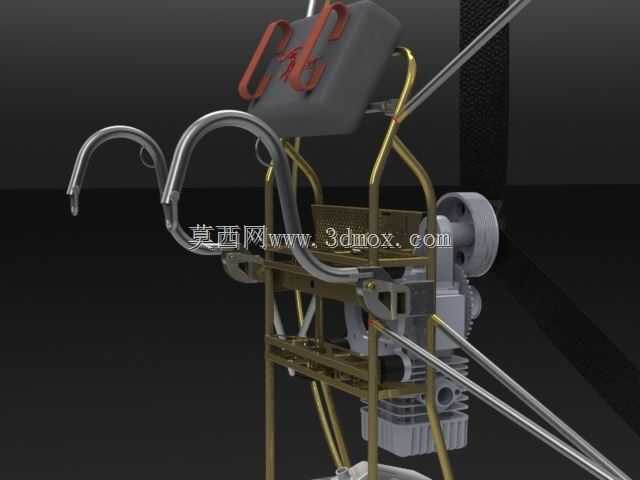

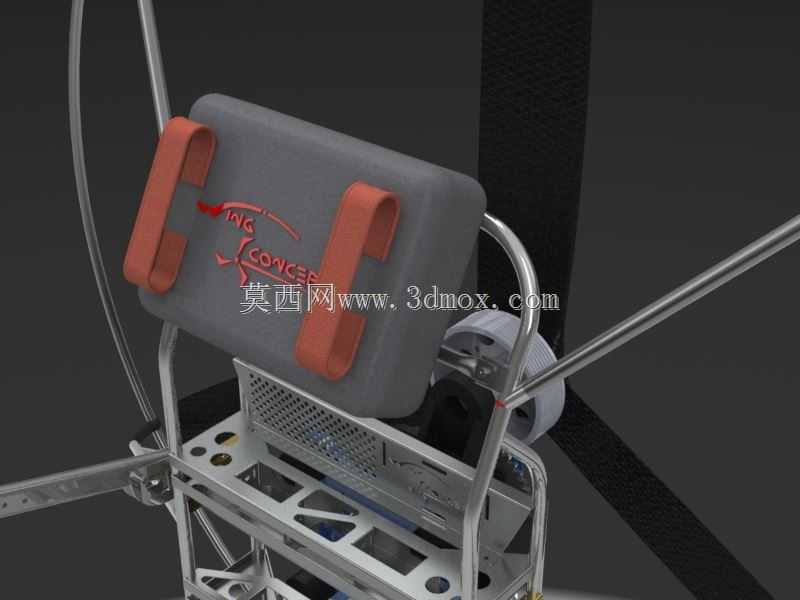

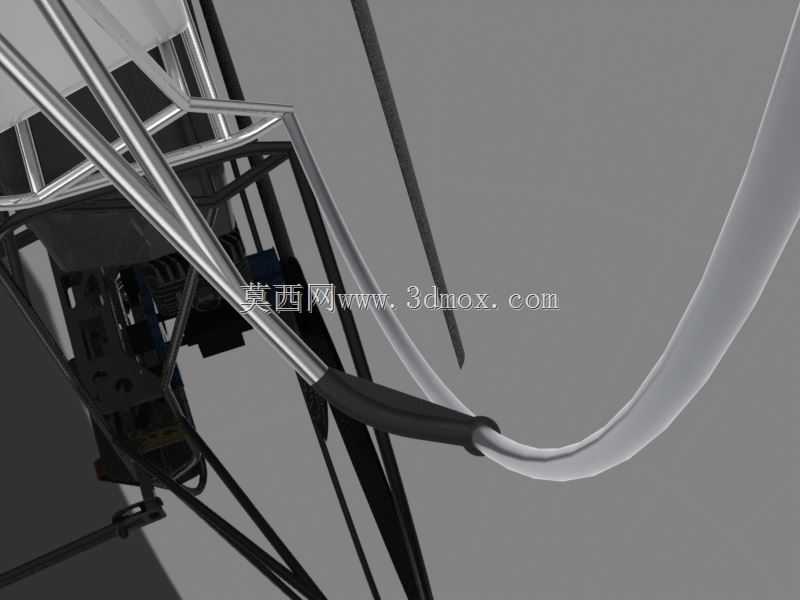

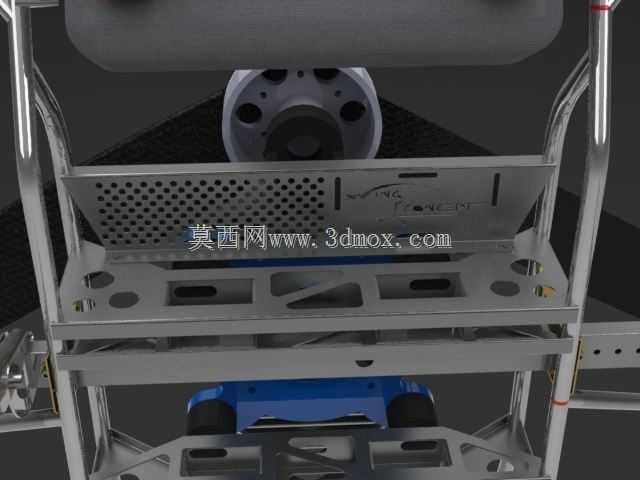

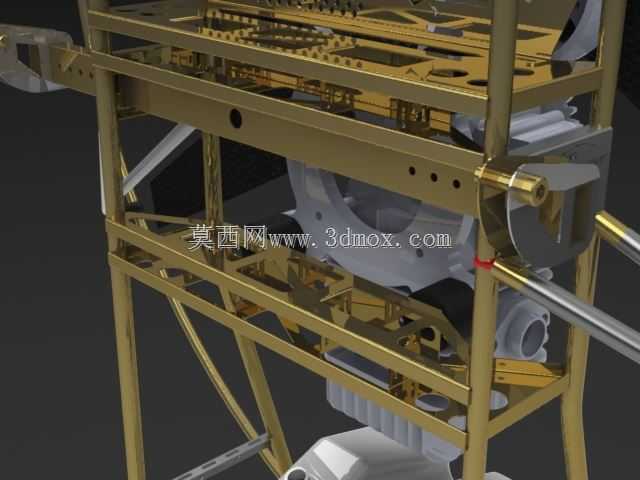

　　这套结构针对轻型低空休闲飞行场景开发，适配单人轻量滑翔飞行需求，核心承载框架采用不锈钢管材弯折焊接成型，整体外轮廓匹配标准直径防护圈的安装边界，防护圈与主承力架之间通过多根斜向支撑杆形成三角稳定结构，可承受飞行过程中螺旋桨产生的持续振动与起降阶段的冲击载荷。主框架上部预留动力单元安装位，可适配对应排量的HE系列航空发动机，安装位设置多组可调连接孔位，能够兼容不同重心位置的动力总成匹配，降低装配阶段的重心配平工作量。框架中部设置飞行员背负连接结构，贴合人体背部曲线的支撑座集成快拆绑带固定点，可在地面准备阶段快速完成飞行员与装备的连接，同时预留伞绳挂接的双耳吊点，吊点位置经过重心配平计算，

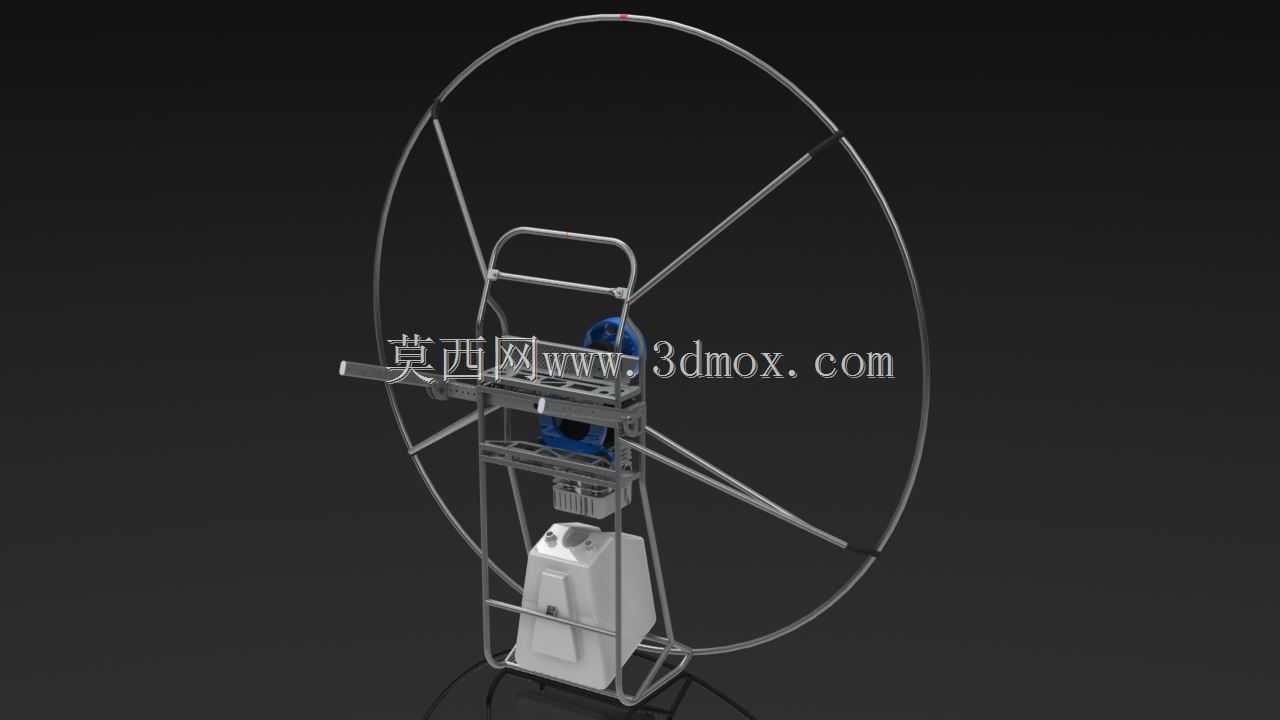

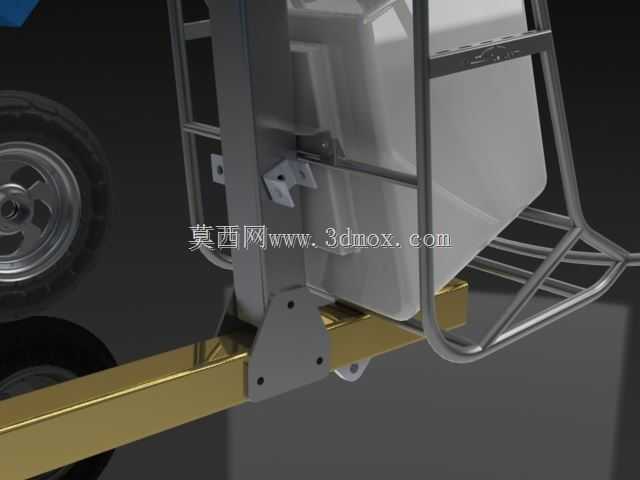

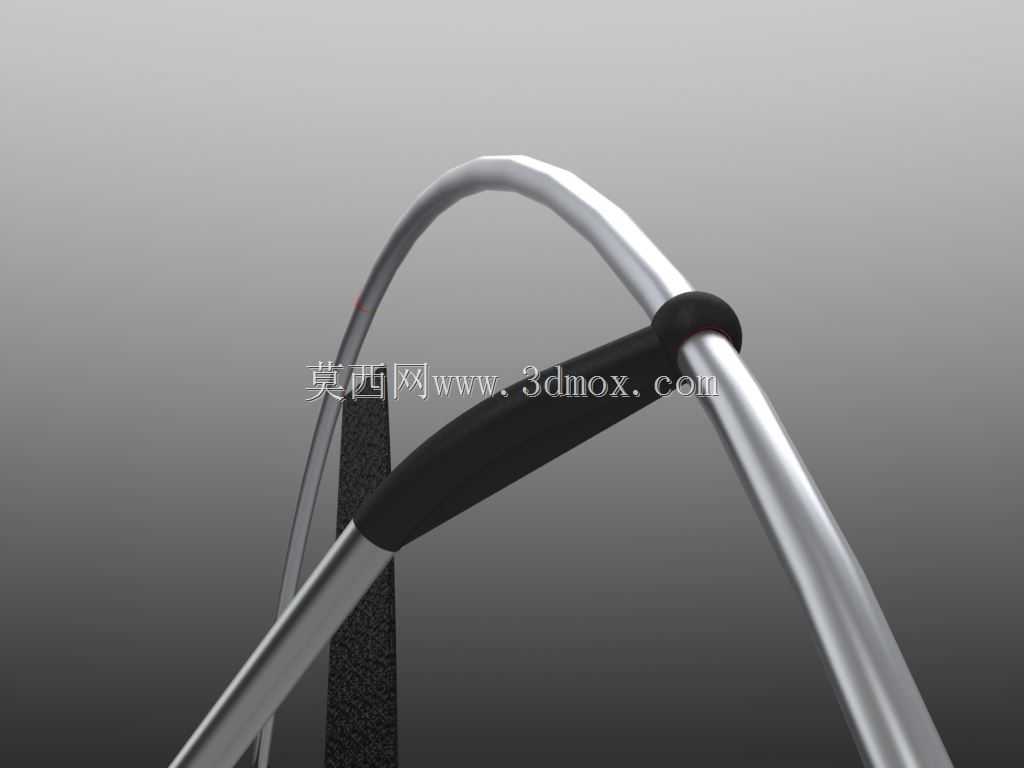

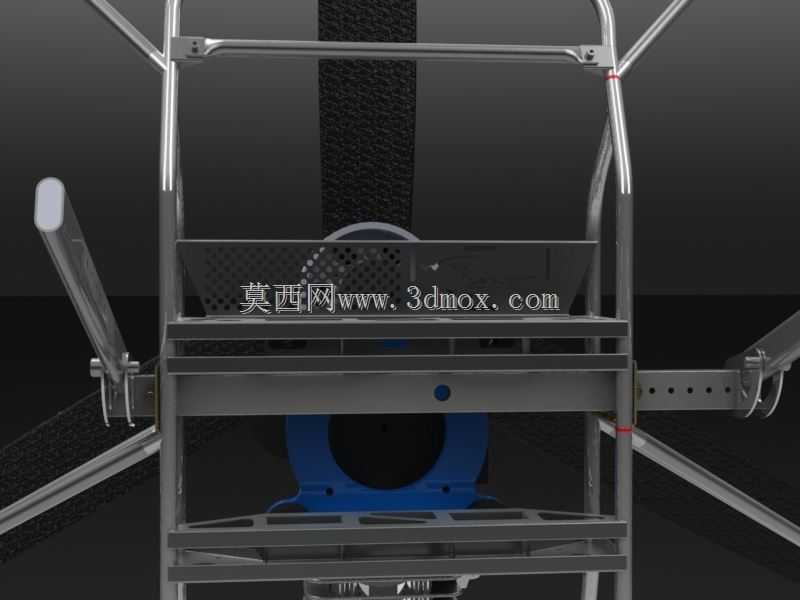

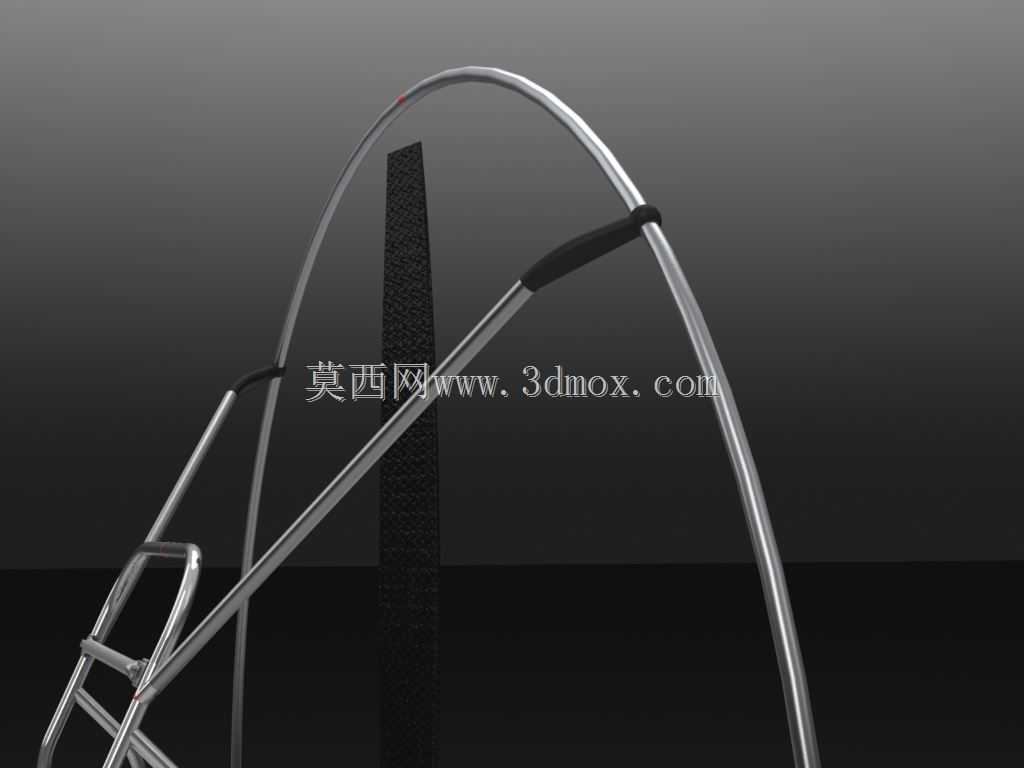

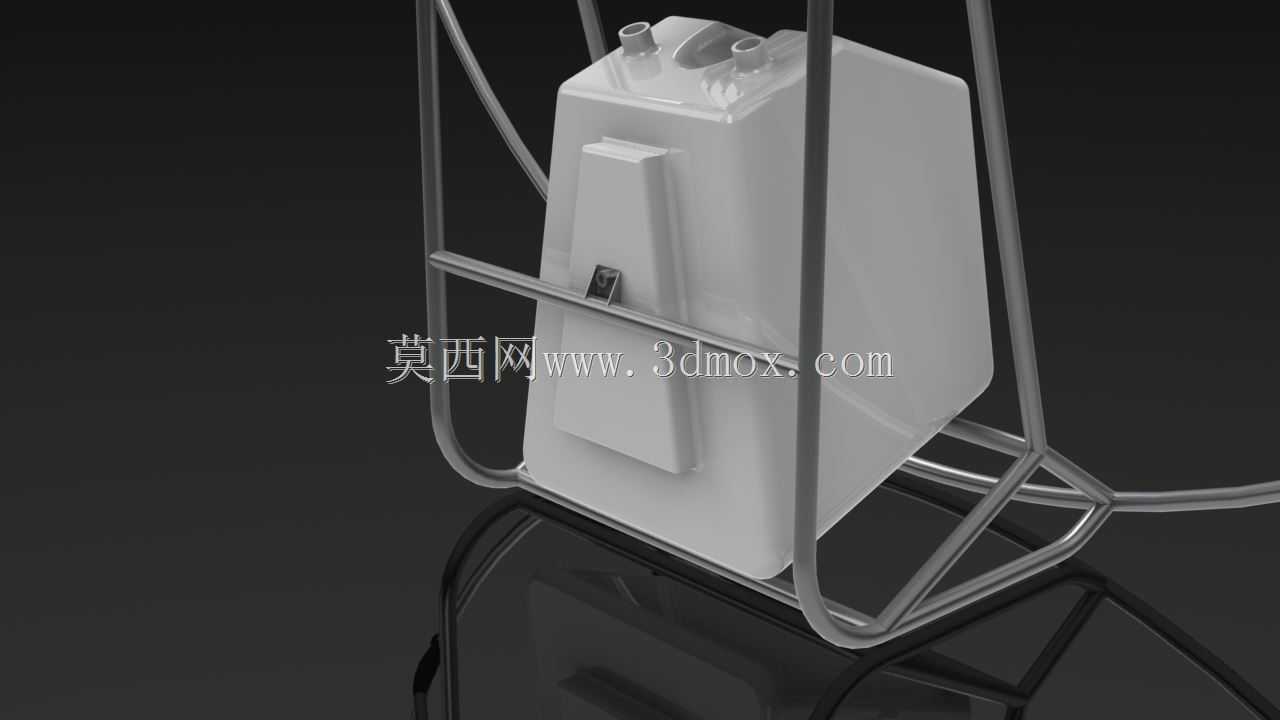

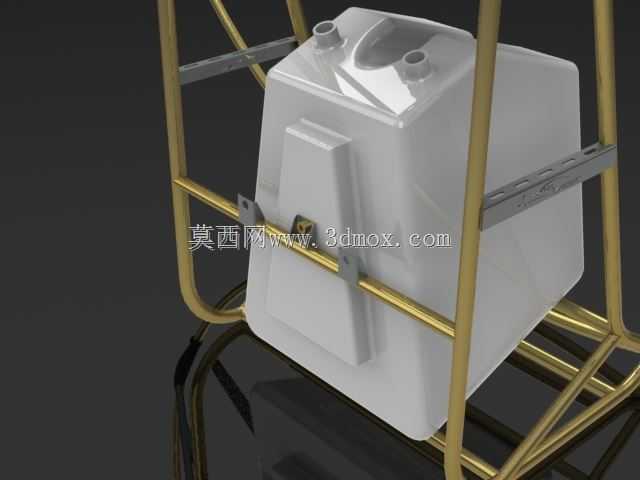

　　确保起飞爬升阶段伞翼拉力与整机重心保持在合理力矩范围内，避免出现抬头过度或者低头俯冲的姿态异常。框架下部设置燃油箱安装舱，采用笼式围护结构对塑料燃油箱形成侧向防护，避免起降阶段地面碎石或者杂物磕碰油箱造成泄漏，燃油箱与上部发动机之间预留标准燃油管路走线路径，管路固定点沿框架管材排布，避免管路与螺旋桨旋转区域产生干涉。外围的环形防护圈一方面对螺旋桨叶形成外围防护，避免地面搬运过程中桨叶磕碰硬质物体造成损伤，另一方面在飞行过程中如果出现贴近障碍物的情况，防护圈可率先接触障碍物形成缓冲，降低桨叶直接撞击造成的结构损坏风险。整套结构所有管材连接节点均采用满焊工艺，焊后做钝化处理提升不锈钢材料的抗腐蚀能力，适配户外高湿度、

　　高盐雾的飞行使用环境，整体机架自重控制在轻型动力伞的合理载荷区间内，不会过多占用有效载荷配额，同时预留了仪表安装、小型航拍设备挂载的扩展接口，可满足不同用户的功能扩展需求。结构设计阶段充分考虑了地面维护的便捷性，所有连接紧固件均采用标准件，日常检修时不需要特殊定制工具即可完成拆装，发动机安装位设置了下沉式维护缺口，可在不拆解主框架的情况下完成火花塞更换、油路检查等常规维护操作。
