可调式竞技射箭瞄准装置结构设计

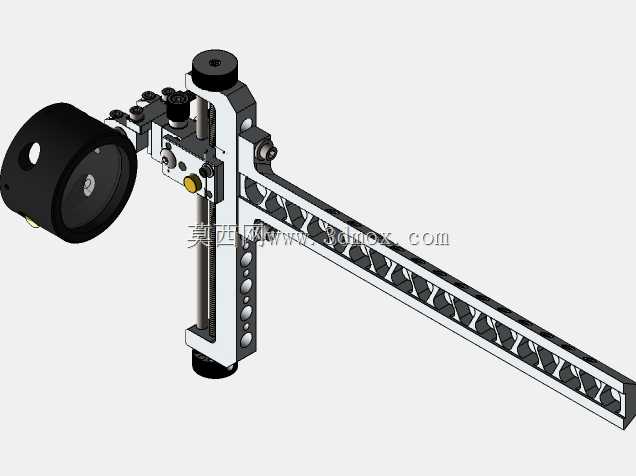

　　这款可调射箭瞄准具主要面向竞技射箭运动场景，适配反曲弓、复合弓等主流竞技弓型的安装使用需求，核心作用是为射手提供稳定的弹道参照，通过多维度的位置调节匹配不同射手的靠位习惯、不同箭支的弹道特性以及不同射距下的瞄准点修正，帮助射手提升射击一致性与命中精度。从结构设计逻辑来看，整体采用长悬臂式布局，悬臂段采用镂空桁架式结构设计，在保证整体结构刚性、避免调节与使用过程中出现形变偏移的前提下，尽可能降低自身重量，减少对弓身平衡的额外负载，避免因配重失衡影响射手的持弓稳定性。瞄准端设置了带遮光罩的瞄准镜座，遮光罩可减少户外强光下的眩光干扰，保证瞄准视野清晰；镜座连接部位设置了多组调节旋钮，分别对应上下高低调节、左右风偏调节，

　　调节机构采用细牙螺纹传动副，调节行程内阻尼均匀，无空回旷量，每一次旋钮转动都对应精准的瞄准点位移量，可实现射距从近到远的连续微调，调节到位后可通过锁紧结构固定位置，避免反复射击产生的震动导致瞄准点偏移。靠近弓身的安装端设置了标准化的快装夹持结构，可适配市面主流弓身的瞄准安装孔位，安装边界可兼容不同宽度的弓身安装面，无需额外改装即可完成装配；安装座上还设置了多组定位销孔，可根据射手的使用习惯调整整个瞄准具的前后安装位置，适配不同臂长、不同瞄准习惯的使用需求。整个结构的运动部件都做了限位设计，避免调节超程导致内部结构脱开，外露的调节旋钮做了防滑滚花处理，射手在佩戴射箭护具的情况下也可完成盲调操作；所有金属连接部位都做了倒角去毛刺处理，避免使用过程中剐蹭护具或者弓弦，结构件之间的配合间隙控制在合理范围，既保证调节顺畅，又不会在弓身持续震动的工况下出现松动移位。
