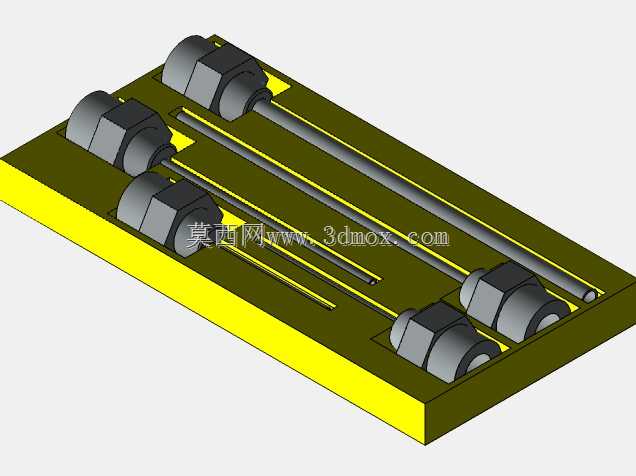

针式空气喷嘴集成式承载托盘结构

　　这套针式空气喷嘴托盘主要面向气动吹扫工位的元件集成安装需求，常见于电子组装线的板件除尘、机加工工序的切屑清理、涂装前处理的表面浮尘吹除等场景，用来替代零散安装的单组喷嘴，解决多喷嘴排布时的定位偏差、管路杂乱、维护拆装效率低的实际问题。设计时优先考虑了喷嘴的同轴度定位精度，托盘本体上的每个安装槽都做了阶梯限位结构，装入针式喷嘴后，喷嘴的六角定位面可以完全卡入槽内的沉台，避免通气时受气流反冲出现转动或轴向窜动，保证每个喷嘴的出气方向始终对准预设的吹扫点位，不会因为长期运行出现气流偏移导致的清理盲区。托盘上预留的长条型走气槽直接集成在本体内部，不需要额外在托盘表面铺设外接气管，所有喷嘴的进气端都可以通过槽内的密封通道连通统一气源，

　　减少了管路接头的使用数量，也降低了多点接气带来的泄漏风险。安装边界上，托盘的整体厚度控制在常规工装治具的通用安装尺寸范围内，底部做了平整的安装基准面，可以直接通过螺栓固定在设备的滑移模组或者固定支架上，不需要额外加工转接板；相邻喷嘴的间距按照常见吹扫工况的覆盖范围做了等距排布，每个针式喷嘴的出气覆盖范围存在15%左右的重叠区域，保证吹扫面不会出现漏吹的间隙。托盘边缘做了倒角处理，避免安装维护时的锐边划伤，同时每个喷嘴安装位的旁侧都预留了细小的定位刻线，方便现场调试时快速核对喷嘴的出气角度，不需要反复用角度尺测量调整。针对不同长度的针式喷嘴，托盘上的槽位做了统一的深度设计，只要是同规格六角安装座的针式喷嘴，都可以直接替换装入，

　　不需要重新加工安装位，适配现场不同吹扫距离的调整需求。整个结构没有多余的复杂特征，加工时可以直接采用整块型材铣削成型，不需要拼接组装，整体刚性足够承受气动系统的常规工作压力，长期运行不会出现本体变形导致的喷嘴位置偏移。
