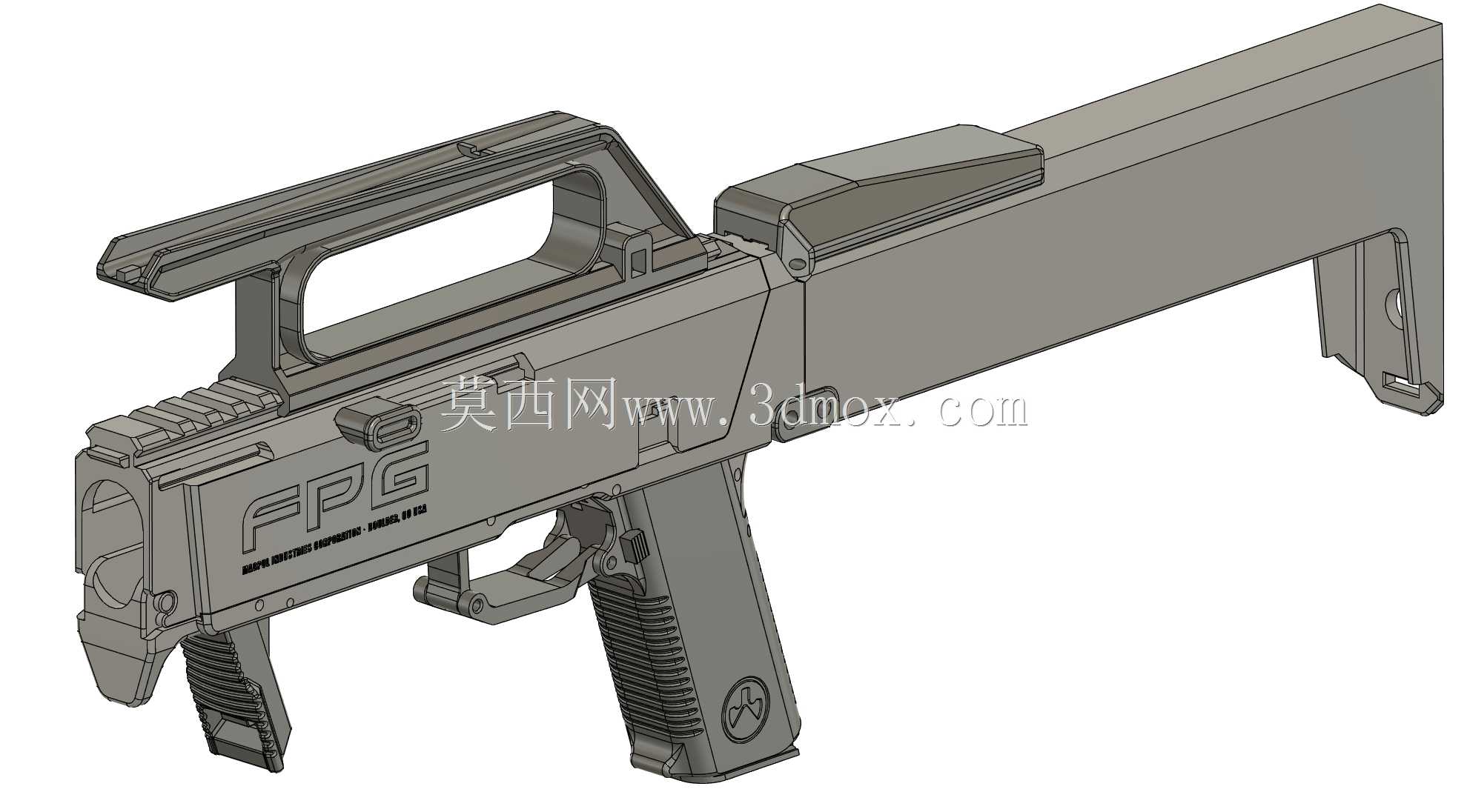

可3D打印折叠式气动玩具发射器结构

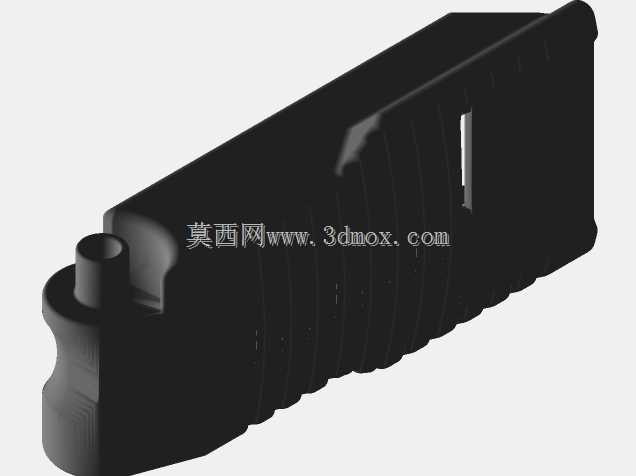

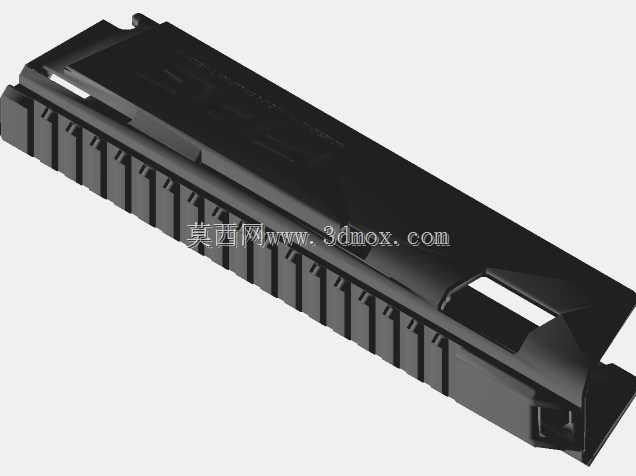

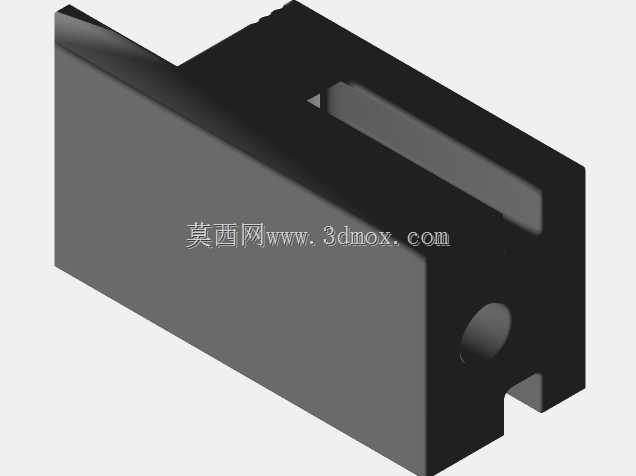

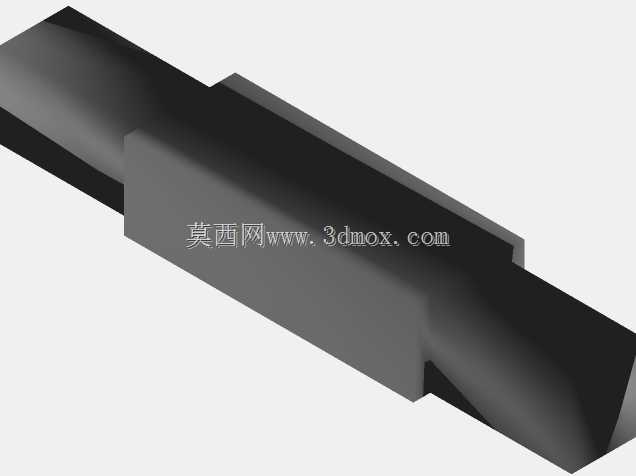

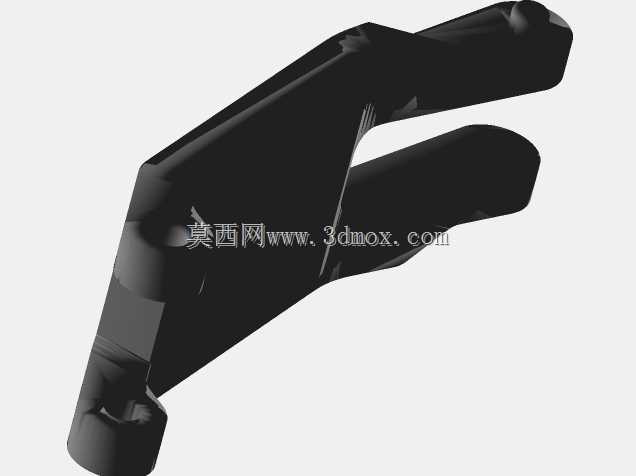

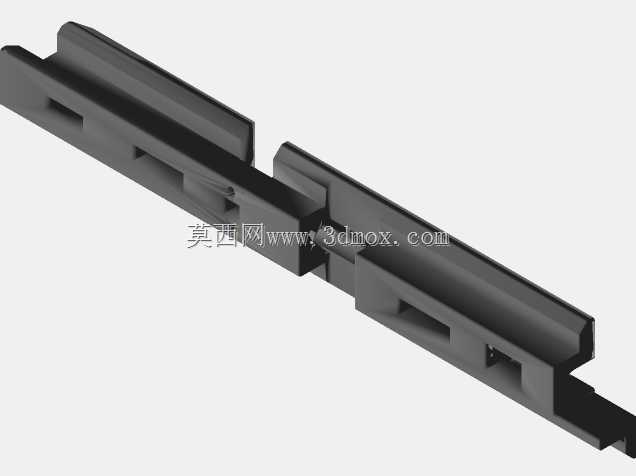

　　该结构针对桌面级FDM3D打印工艺做了适配性拆分，将原本一体的受力连接部位切割为两个独立打印单元，避免大尺寸悬空结构带来的打印翘曲、支撑难去除问题，拆分后的拼接面预留了0.2mm的装配公差，打印完成后可通过过盈配合或少量粘接剂完成组装，无需额外定制金属紧固件。主体外壳集成了标准皮卡汀尼导轨结构，可兼容常规战术配件的安装，导轨的齿形尺寸严格遵循通用标准，槽宽、齿距的公差控制在0.1mm范围内，保证配件安装时的滑动顺畅度与锁紧可靠性。握把部位做了防滑纹理设计，纹理深度0.8mm，既保证打印时无需额外支撑，又能提供足够的握持摩擦力，握把内部预留了标准弹匣的安装腔体，腔体尺寸匹配常见的airsoft供弹组件，内壁做了1°的脱模斜度，

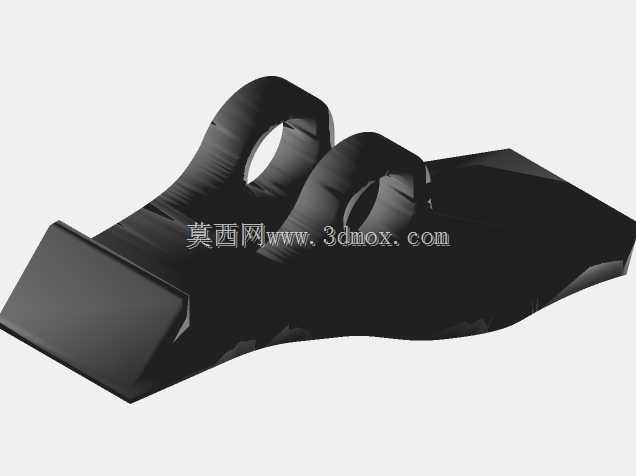

　　方便打印后去除支撑同时保证弹匣插拔顺畅。提把结构与主体上壳为一体化设计，提把内部做了网格状加强筋，在降低整体打印重量的同时保证结构强度，提把的握持宽度为28mm，符合成年人手部握持的人机工程尺寸，边缘做了R2的圆角过渡，避免打印后棱角刮手。整体折叠后外形尺寸紧凑，可放入常规尺寸的背包中携带，展开后总长度控制在适合单手握持射击的范围内，扳机位置与握把的距离符合人机工程学设计，扣动行程预留了8mm的空间，可适配常规的扳机组件安装。设计时考虑到打印材料的强度特性，所有受力部位的壁厚均设置为3mm，非受力部位的壁厚为2mm，在保证结构强度的前提下尽可能减少打印耗材用量，缩短打印时间。需要注意的是，该结构目前仅为扫描逆向得到的初始模型，

　　未经过实际打印与击发测试，组装时需要根据实际打印精度对拼接部位做适当打磨调整，导轨部位如果需要更高的装配精度，可在打印后对接触面做少量打磨处理，供弹腔体内部如果存在支撑残留，需要彻底清理后再安装供弹组件，避免出现供弹卡顿问题。
