AR瞄准镜配套调节锁紧结构件

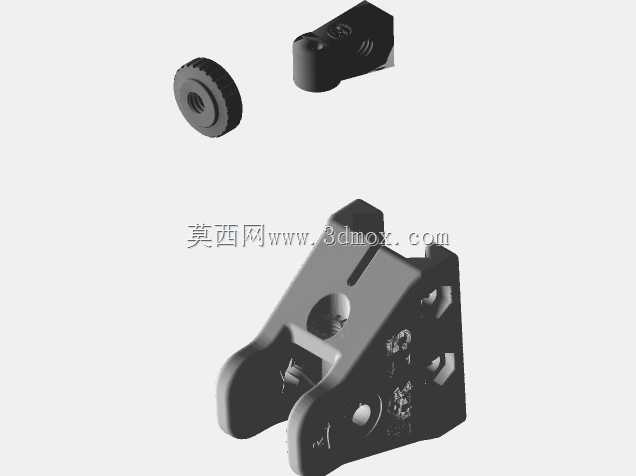

　　这套结构件主要适配AR系列枪械的后视瞄准镜安装与调节场景，在实弹射击、战术训练、竞技射击等场景中承担瞄准基线固定、风偏高低调节、镜身锁紧定位的核心作用。整套结构包含镜座主体、调节旋钮、锁紧压块三个核心零件，各零件配合间隙控制在0.02mm以内，可保证在连续后坐力冲击下瞄准基线不发生偏移，调节精度维持在0.5MOA级别。设计阶段优先考虑了安装兼容性，镜座底部采用标准皮卡汀尼导轨卡槽结构，卡槽宽度公差严格控制在21.2mm±0.05mm，可适配市面上绝大多数标准皮卡汀尼导轨，无需额外打磨修配即可直接安装。调节旋钮采用滚花外圈设计，滚花纹理深度0.3mm，间距0.8mm，即使佩戴战术手套也能完成精准调节，旋钮内部设置棘齿定位结构，

　　每转动一格对应0.25MOA的调节量，调节到位后有清晰的触感反馈，避免误触导致的瞄准点偏移。锁紧压块采用偏心轮锁紧原理，扳动锁紧扳手时可产生1200N以上的压紧力，足以抵消5.56mm口径弹药连续射击产生的后坐力冲击，不会出现镜座滑移松动的问题。镜座主体采用镂空减重设计，在保证结构强度的前提下，整体重量控制在85g以内，不会过多增加枪械前端负载，避免影响持枪平衡性。安装边界方面，整套结构安装后最高点距离导轨面32mm，不会遮挡机械瞄具的瞄准视线，可实现机械瞄具与光学瞄具的快速切换；前后安装长度为42mm，可适配多数短管AR型号的护木与机匣衔接位置，不会与护木固定结构、拉机柄操作空间产生干涉。零件细节上，所有棱角位置均做了R0.

　　5mm的倒角处理，避免安装使用过程中划伤手部或者勾挂战术装具；配合面均做了表面氧化处理，硬度达到HV400以上，耐磨性能优异，长期反复拆装调节也不会出现配合间隙变大的问题。建模过程中严格按照实装测绘尺寸搭建，各零件的装配关系完全还原实际产品的配合逻辑，可直接用于结构验证、3D打印样件制作、改装配件设计参考，也可用于战术装备展示、模拟训练系统的模型搭建。
