RT-146a航空无线电通讯接收设备结构

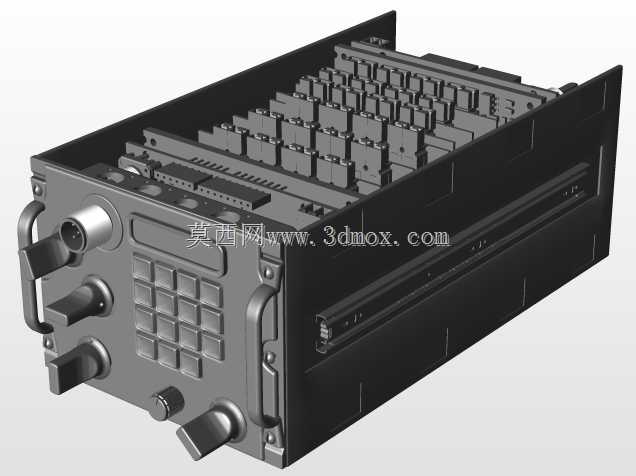

　　这款航空无线电接收设备的三维结构还原，完全围绕机载通讯场景的实际使用需求展开设计，首先从安装边界来看，设备采用标准机架式安装结构，整体外形适配机载设备舱的标准安装槽位，两侧预留的金属把手既满足设备快速插拔检修的操作需求，也能在安装到位后配合机架锁扣完成紧固，避免飞行过程中受振动影响出现松脱。前面板的操作区域布局完全贴合机组人员的操作习惯，两个大尺寸调节旋钮布置在面板左侧，旋钮表面做了防滑滚花处理，即使佩戴飞行手套也能完成精准的频率调节与音量控制，下方的小尺寸旋钮负责静噪阈值调节，相邻的按键矩阵采用下沉式设计，避免误触的同时，按键行程控制在1.5mm，操作反馈清晰。面板上方的接口区域预留了标准航空插头安装位，

　　接口外圈做了金属屏蔽层延伸设计，能够降低机载复杂电磁环境下的信号干扰，保证通讯信号传输的稳定性。设备内部的模块化布局是结构设计的核心，所有功能板卡采用横向插装式结构，每块板卡都预留了独立的散热风道间隙，板卡之间通过金属屏蔽隔板做物理分隔，既避免不同功能模块之间的电磁串扰，也能在某一块板卡出现故障时实现快速更换，无需拆解整台设备。设备外壳采用高强度铝合金折弯成型，壳体表面做了导电氧化处理，在保证整体结构强度的同时，整机重量控制在机载设备的载荷要求范围内，壳体的拼接缝隙处预留了导电衬垫安装槽，能够满足机载设备的电磁屏蔽要求，避免外部电磁信号干扰内部电路工作，同时也防止内部电路的电磁信号外泄影响其他机载设备正常运行。从结构细节来看，

　　前面板的显示区域预留了遮光罩安装位，能够避免强光直射下操作人员无法看清显示内容的问题，所有外露的金属部件都做了圆角处理，避免检修过程中划伤操作人员，设备后部的连接器采用防呆设计，不同功能的接口采用不同的键位配置，从根源上避免插错接口的问题。内部的走线槽全部布置在壳体侧边，所有线缆都预留了足够的弯曲半径，避免设备振动过程中线缆出现疲劳断裂，板卡的固定压条采用弹性结构，能够吸收飞行过程中的振动能量，避免板卡接插件出现接触不良的问题。
