斯巴鲁机油滤清器拆装扳手及接油漏斗

　　这款工具针对斯巴鲁车型机油滤清器垂直布置的换油工况设计，把滤清器拆装扳手与废油承接漏斗的功能整合在同一零件上，解决常规帽式扳手作业时滤清器拆卸瞬间残油顺着壳体滴落、污染机舱与作业人员的问题。

　　从现场作业逻辑看，水平布置的滤清器拆松后残油可顺势流入接油盆，但垂直安装的滤清器接口朝上、壳体内部留存的机油在螺纹脱开的瞬间会直接向下倾泻，普通扳手仅能传递扭矩，无法约束油液流向。该工装下部设置外螺纹接口，可直接套接标准套筒扳手传递扭矩，周向分布的三处卡舌与滤清器端盖的卡槽完全匹配，卡舌根部做加厚三角加强筋，承受拆装扭矩时不会出现掰裂变形；筒身内壁与滤清器外圈预留0.8mm配合间隙，套入后不会卡滞，作业时可完全罩住滤清器整个壳体。

　　筒身下部设计1/2英寸标准方孔，可直接搭配常规棘轮扳手、加长接杆使用，无需额外定制适配接头；当扳手完成滤清器松脱动作后，筒身底部的环形集油槽会接住滤清器内流出的全部残油，侧壁预留的导流螺纹口可对接引流软管，把废油直接导入外接储油容器，此时整套工具直接转换为注油漏斗使用，加注新机油时可对准发动机注油口，避免机油洒落到机舱皮带、线束上。筒身外侧的手柄卡舌做了圆角防滑处理，手动预紧、初松滤清器时可直接徒手握持发力，不需要额外套加力杆，小扭矩预紧阶段操作更顺手。

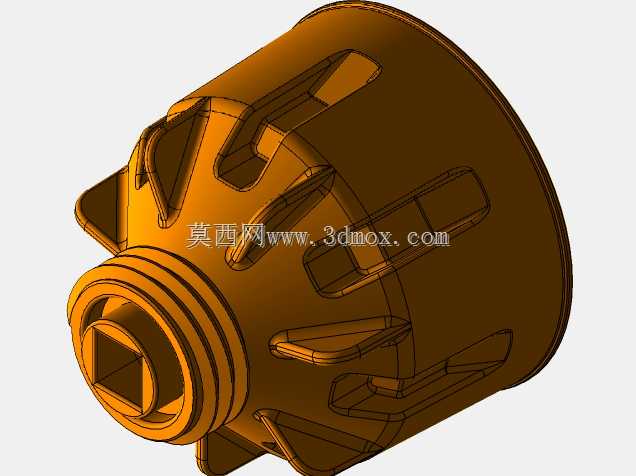

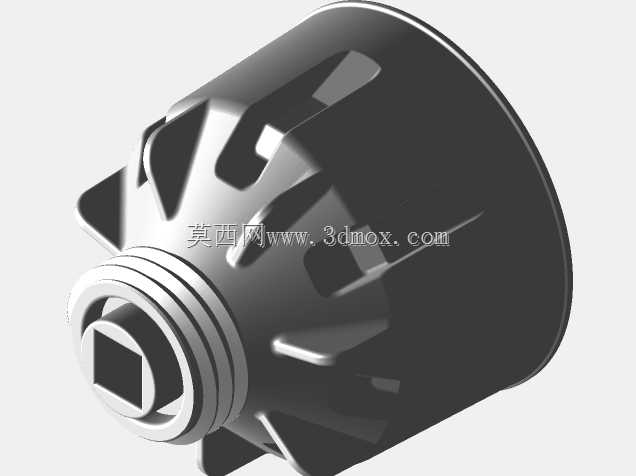

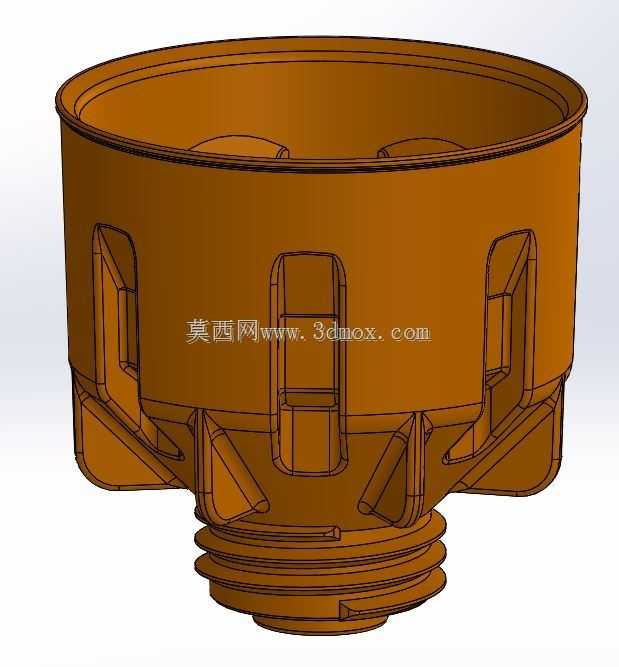

　　建模过程中优先保证装配边界尺寸：筒体内径匹配对应机型滤清器外径，卡舌的周向角度、轴向嵌入深度完全对照滤清器端盖卡槽实测尺寸绘制，底部螺纹接口的螺距、密封面厚度参考通用汽修套筒标准设计，集油槽的容积按单次滤清器留存残油容量设定，避免油液溢出；所有受力棱边均做圆角过渡，既消除3D打印或机加工后的应力集中点，也避免操作时划伤手部。整套工装兼顾扭矩传递、油液导流、手动握持三类功能，汽修门店完成小保养换油作业时，不需要额外单独准备扳手、漏斗、接油盆三件工具，单套工装即可完成滤清器拆装、废油收集、新油加注全流程，垂直机位作业时不用额外铺垫大量吸油抹布，大幅减少换油后的清洁工作量，也避免残油滴落到底盘悬挂、排气管件上形成安全隐患。
