汽车冷却系统用旋流除气储液结构

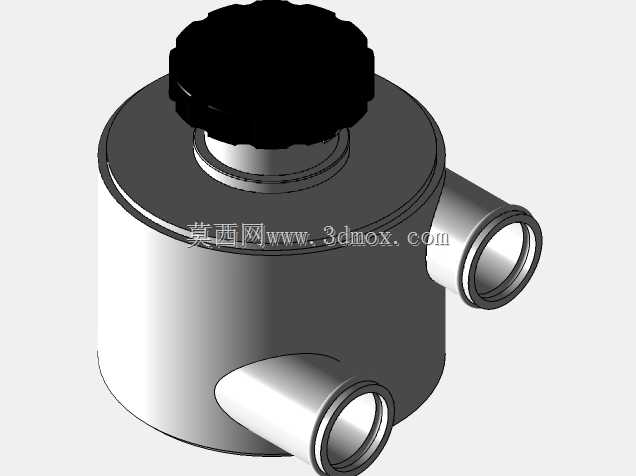

　　在车用内燃机冷却循环回路中，冷却液夹带气泡是引发水泵气蚀、散热效率骤降、管路局部气堵的核心诱因之一，这款旋流除气储液结构正是针对该痛点设计的回路辅件。不同于传统膨胀罐仅靠静置扩容实现气液分离的逻辑，该结构依托腔体内部的旋流流道设计，让进入罐内的冷却液沿腔体内壁形成稳定周向旋转流场，利用气液两相的密度差，将裹挟在液体中的微气泡逐步向腔体中心聚拢上浮，最终从顶部加注口对应的气腔区域排出，分离效率远高于同容积的普通静置储液结构。从结构设计维度看，罐体主体采用等径圆柱腔体构型，顶部设置带防滑棱的旋紧式密封盖，既满足日常补液的操作需求，也能维持冷却回路所需的基础压力阈值；腔体侧壁呈90度错位布置两个管路接口，

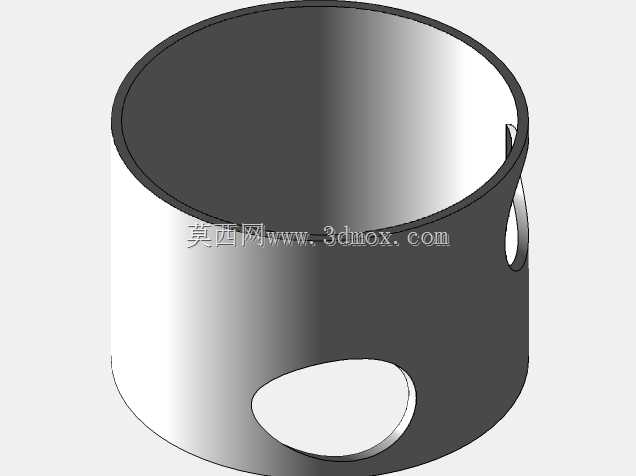

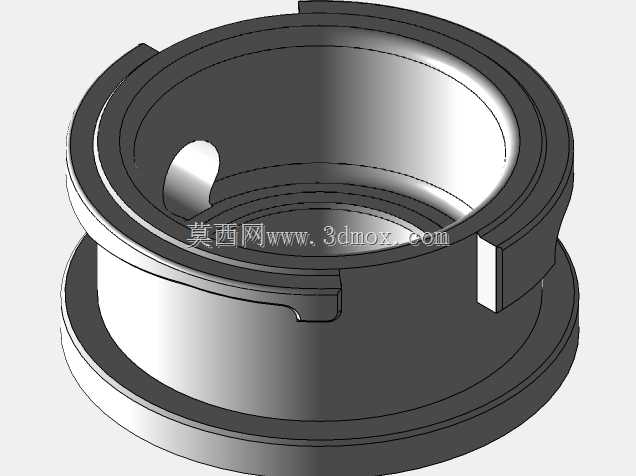

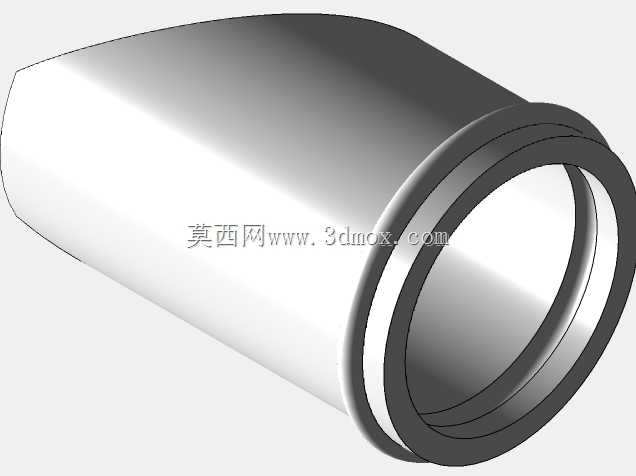

　　分别对接冷却回路的回液端与去水泵的进液端，接口采用标准快插适配的阶梯凸台结构，可兼容常规车用橡胶冷却水管的卡箍固定形式，无需额外定制转接接头。设计阶段充分考虑了不同车型机舱的布置边界，圆柱腔体的直径与高度可根据机舱预留空间做等比例缩放，不会改变内部旋流场的核心分离逻辑，圆形腔体的结构刚度表现最优，可承受冷却回路冷热交变产生的周期性压力波动，长期使用不易出现应力开裂。该结构原方案采用铝合金焊接工艺成型，以5052铝板做罐体主体卷焊成型，6061铝管加工侧置接口，散热器盖座采用冲压件与罐体做TIG填丝焊接，焊缝经气密性测试可满足车用冷却系统的耐压要求，实际量产时也可根据成本需求切换为耐温尼龙注塑成型，适配不同定位车型的配套需求。

　　安装层面，该结构可通过罐体侧面预留的安装支耳固定在机舱纵梁或散热器框架上，接口的错位布置可避免管路弯折产生流阻，整体流道无锐角突变区域，不会额外增加冷却循环的背压，可直接串接在现有冷却回路的散热器出水管与水泵进水管之间，无需对原有回路做大幅改动，即可有效降低冷却液含气量，延长水泵密封件与叶轮的使用寿命，稳定散热器的换热效率，避免暖风水箱因气堵出现制热不足的问题。
