对置连体式活塞内燃机结构设计方案

　　这款连体活塞动力装置的结构设计，跳出了传统往复式内燃机依赖连杆传递活塞推力的固有思路，核心采用两组反向旋转的曲轴配合环形齿轮完成同步传动，从根源上削减了连杆往复摆动带来的侧向摩擦损耗，同时大幅压缩了运动部件的总数量，对于提升动力装置转速上限、降低运转振动有着明确的结构优势。从实际应用场景来看，这类无连杆结构的动力单元，尤其适配对动力单元体积、功率密度有严苛要求的小型移动装备、特种作业动力场景，相比同排量传统内燃机，其轴向尺寸更紧凑，可在狭窄安装空间内完成动力输出单元的布置，安装边界可根据配套装备的舱体尺寸做模块化调整，缸体单元可根据功率需求做2缸、4缸等多组堆叠拓展，无需对核心传动结构做大幅改动。设计过程中，

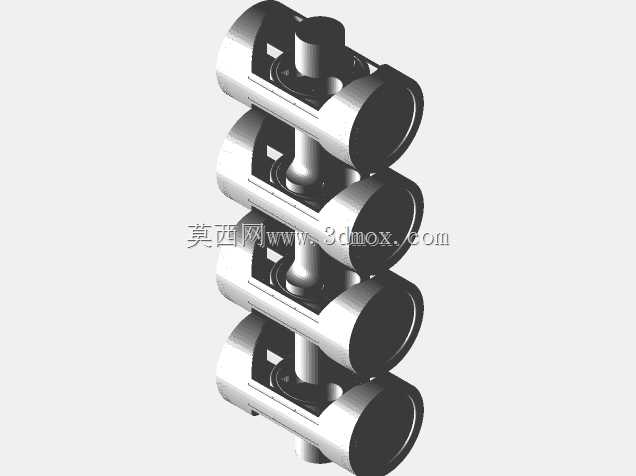

　　每组相对布置的活塞通过螺栓刚性连接为整体运动单元，活塞销直接与曲轴轴颈配合，省去连杆构件后，活塞运动过程中无侧向分力作用于缸壁，可有效降低缸套偏磨风险，延长缸体密封组件的使用寿命。曲轴周边集成的环形齿轮与主曲轴同轴布置，齿轮参数与曲轴行程做匹配设计，确保两组曲轴反向旋转时相位完全同步，动力输出端可将双轴动力整合后统一输出，适配常规传动系统的输入接口要求。气缸与缸盖的密封、冷却、配气接口仍沿用传统内燃机的成熟设计逻辑，可直接匹配现有成熟的进排气、燃油喷射、润滑冷却系统组件，降低配套适配的研发成本。从结构细节来看，活塞环、喷油器等易损件均采用通用规格设计，维护更换无需定制特殊配件，主副曲轴的轴颈位置预留有润滑油道通孔，可保障高转速运转下各摩擦副的润滑供给，整体运动部件数量仅为同缸数传统内燃机的六成左右，运转惯量更小，油门响应速度更快，多缸布置时曲轴配重更易实现动平衡，可有效降低整机运转的振动噪声水平。
