顶石无人机机身整流罩结构设计

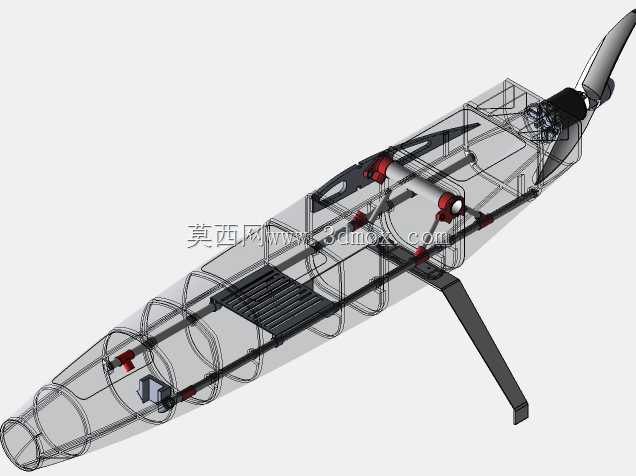

　　该模型呈现的是小型自动驾驶无人机的机身主体与前端整流罩部分，整体采用回转体曲面造型，下部为略带锥度的圆柱段，上部平滑过渡为卵状或钝头锥形罩体。这种外形并非单纯追求视觉效果，而是围绕低空飞行时的气动阻力、内部设备装载以及装配维护边界进行权衡。钝头曲面能够在低速巡航状态下降低前端气流分离带来的压差阻力，圆柱段则为飞控板、电池、导航模块和载荷舱提供规整的内部空间，减少异形舱壁对元器件布置的干扰。

　　从结构设计角度看，机身下部直径较大，可作为主要承力舱段，用于布置电池托架、中心板和机臂连接座；上部曲面逐渐收束，适合容纳天线、GPS模块或任务传感器，并通过连续曲面保证外表面没有突兀台阶。模型中可见的环形分界线，对应实际产品中的上下壳体对接位置。该位置通常会设置止口、螺钉柱或卡扣，使整流罩在拆装时具备明确的定位基准，同时保证合模后外形连续。若用于复合材料或薄壁塑料成型，分模线沿环向布置也有利于脱模，并减少侧向抽芯结构。

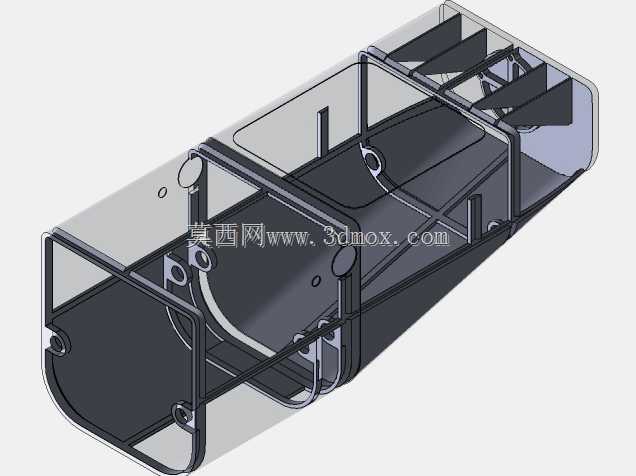

　　安装边界方面，机身下端需要与机臂、起落架或中心框架连接，因此圆柱段的内径、壁厚和端面平面度直接影响装配。设计时不能只关注外部轮廓，还要在内部预留电池厚度、线束走向、板卡固定柱和散热间隙。上部罩体虽然曲率变化明显，但其内壁应与电子元件保持安全距离，避免振动工况下发生干涉。对于自动驾驶飞行平台，机身还需考虑传感器开口、天线透波区域以及检修口位置，这些特征会在光滑罩体上形成局部加强区。

　　在实际应用场景中，这类机身结构可用于教学验证、小型巡检无人机或自主飞行原型机。团队协作开发时，机身组通常负责舱体、整流罩和内部安装接口，机翼或机臂组负责升力部件，双方通过统一的连接坐标、螺栓孔位和载荷分配完成集成。曲面建模阶段需要重点控制母线连续性、旋转中心一致性以及上下壳体的配合间隙；工程细化阶段则要把气动外形转化为可制造的薄壁壳体，补充筋位、安装柱、密封槽和维护开口。这样处理后，模型既保留流畅的外部线型，也能满足飞行设备在装配、承载、检修和批量加工方面的真实需求。
