LumenPnP贴片机宽体改良支撑腿结构

　　这套支撑结构面向桌面级贴装设备的宽幅改造场景，核心作用是替换原有窄机身支腿，让设备在X轴方向获得更大的作业覆盖范围。实际产线里，小型桌面贴片机常受限于机架跨度，两个贴装头无法同时触达分级板全宽，换料、贴装大板时需要反复调整板件位置，节拍被打断。该支腿通过加宽支撑边界，配合更长的同步带和800mm规格V槽铝型材，可把双喷嘴的有效访问宽度扩展到整个分级板区域，减少人工干预。

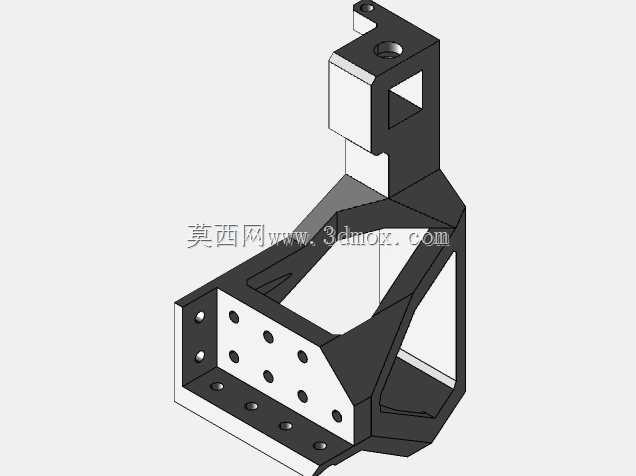

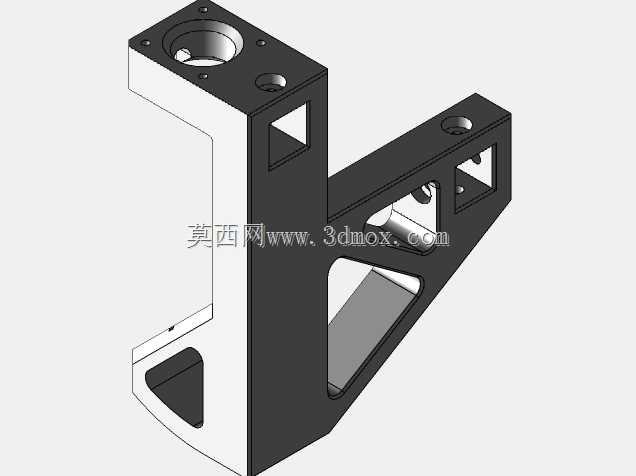

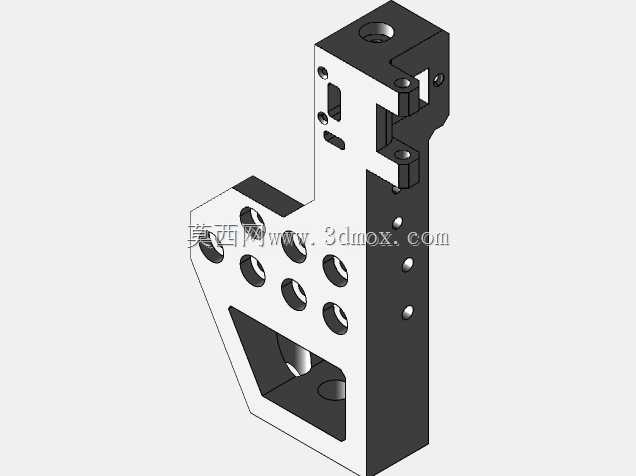

　　从结构功能看，支腿并非单纯垫高件，而是承担机架定位、型材连接和喂料器支架调节的复合载体。下部带阵列孔的安装面用于固定V槽型材和底板，孔位按标准间距排布，便于装配时微调；上部折弯与立板形成刚性框架，顶部开孔用于连接机身横梁或运动轴座。侧面预留的多孔位还可调整喂入器支架位置，使料站与贴装头取料位对齐，适配不同供料器排布。

　　设计思路上，该件采用左右镜像策略：单体模型按一侧支腿建模，实际装机时镜像即可得到另一侧，减少重复建模，也保证两侧安装孔位和受力形态对称。框架内部加入斜向加强筋，在塑料打印或轻量化加工条件下抑制支腿受侧向力时的张开变形；外形轮廓随载荷路径收束，避免在螺栓连接区出现大面积实体造成的应力集中。

　　安装边界方面，支腿底部需与800mm V槽挤压型材的槽宽、孔距匹配，顶部连接面要保证左右两支腿等高，否则X轴横梁会产生倾斜，影响贴装头运动直线度。装配时应先固定底侧型材，再复紧顶部轴座，并利用支腿上的调节孔校正喂料器支架与取料坐标。对于需要覆盖宽板、双喷头协同贴装的小批量电子组装工位，这种改良支腿能在不大幅更换主机的前提下扩展设备工作幅面，同时保留原机模块化维护和快速换型的特点。
