PVS-14物镜配套光圈支撑结构件

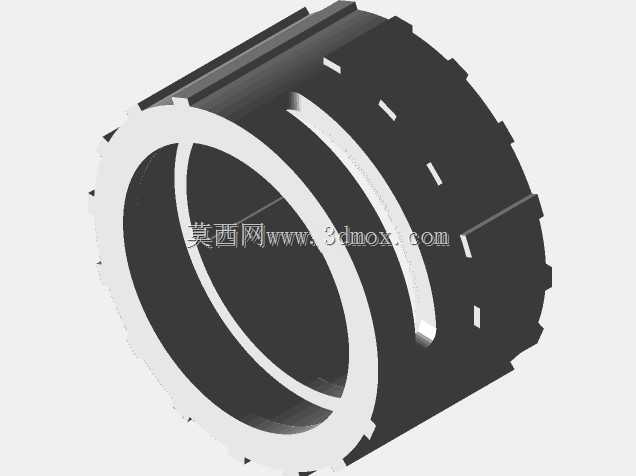

　　该结构件为夜视观测设备物镜端的光圈配套支撑部件，主要适配PVS-14系列单目夜视仪的物镜光路系统，在实际使用场景中承担光圈组件的定位、限位与光路同轴度保障作用，是夜视仪物镜调焦、通光量调节结构中的核心承载零件。从结构设计逻辑来看，零件整体采用薄壁筒状构型，充分考虑了夜视仪手持、头戴使用场景下的轻量化需求，筒壁外侧设置的多组均匀分布的凸齿与卡槽，分别对应光圈调节环的传动啮合位与镜筒内壁的安装导向槽，能够保证光圈调节过程中转动顺滑无卡滞，同时避免调节时出现径向窜动影响成像精度。零件内壁的环形台阶面为光圈叶片组件提供轴向安装基准，台阶的高度差经过精准测算，既能够给光圈叶片的开合预留足够的运动空间，又能控制整个物镜组的轴向总长度，

　　避免挤占后续像增强器的安装空间。筒壁上开设的多组矩形缺口，一方面是为了减轻零件自身重量，降低整套物镜组件的负重，提升长时间佩戴使用的舒适度，另一方面也为光圈拨杆的运动提供避让空间，保证拨杆在全通光孔径调节范围内不会与支架发生结构干涉。在安装边界设计上，零件的外圆直径与物镜筒内壁的配合公差选用小间隙配合，既能够满足快速装配的需求，又能保证支架装入镜筒后与光轴的同轴度控制在光学系统允许的误差范围内，避免因支架偏心导致光圈开合时出现通光孔偏斜，影响成像面的照度均匀性。零件的轴向定位依靠筒壁端部的凸耳与镜筒内的卡槽配合实现，装配时将凸耳对准卡槽推入后旋转微小角度即可完成锁定，无需额外紧固件，既简化了装配流程，

　　也避免了紧固件引入的额外重量与松动风险。从实际工况适配角度，该支架需要在-40℃到+55℃的宽温域环境下保持结构尺寸稳定，因此结构设计时在筒壁设置了微幅的形变补偿槽，能够抵消不同温度下材料胀缩带来的尺寸变化，保证光圈调节手感在全温域范围内保持一致，不会出现低温卡滞、高温松旷的问题。同时筒壁的厚度经过多次优化，在保证结构强度足以承受日常使用中的冲击、振动载荷的前提下，尽可能削减壁厚，控制零件整体重量，适配夜视仪便携使用的核心需求。
