缩放练习用弧形连杆铣削结构件

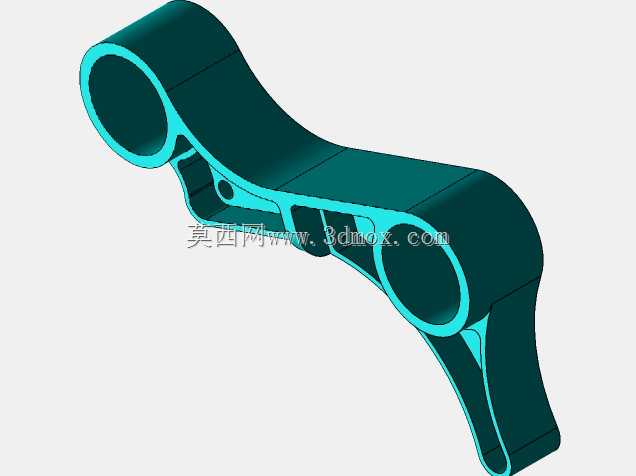

　　该弧形连杆类铣削件主要面向三轴加工中心的结构练习与工艺验证场景，可作为小型传动摆臂、轻量化支撑臂的原理样件使用，两端设置同轴度要求明确的环形铰接孔位，孔壁预留精加工余量，中部采用变曲率弧形过渡臂身，既模拟了实际工程机械中连杆类零件的载荷传递路径，也覆盖了曲面铣削、型腔开粗、孔位精加工等常见加工工序。

　　从结构设计逻辑来看，臂身并非采用等厚实体布局，而是在非承载区域设置了多处镂空减重腔，腔体内保留交叉加强筋，在控制整体毛坯去除量的同时，避免臂身受交变载荷时出现侧向扭转变形；两端环形铰接座的壁厚沿孔周均匀分布，座体与弧形臂身的交接处做了大圆角过渡，可有效分散铣削加工后的应力集中，也符合实际传动连杆在往复摆动工况下的疲劳强度设计要求。下端延伸出的窄型安装支耳带有定位平面，可配套销轴或锁紧螺钉完成与相邻摆杆、支座的装配固定，安装边界清晰，不需要额外设计复杂适配接口。

　　建模过程中优先以全局缩放参数驱动整体尺寸，所有孔位直径、臂身厚度、加强筋宽度均关联至统一参数表，调整缩放比例时可同步更新所有关联特征，不会出现特征报错或几何干涉。外形轮廓的曲率变化经过光顺处理，刀路规划时可采用顺铣方式完成曲面精加工，镂空型腔的内角设置了与常用立铣刀半径匹配的圆角，无需额外进行清根工序即可完成全部加工。铰接孔的端面预留了0.2mm的精铣余量，装配时可通过配磨保证两端孔的平行度，臂身的弧形走向避开了摆动行程内的相邻部件运动包络，实际装机运行时不会出现运动磕碰。

　　这类结构件同时兼顾了工艺演示与功能验证的需求，既可以用来讲解参数化缩放设计、特征关联建模的操作方法，也可以直接作为小型轻工设备、自动化摆臂机构中的传动连接件投入使用，镂空结构在降低零件自重的同时，也减少了机床加工时长与毛坯材料消耗。
