符合UTS标准的参数化沉头螺钉设计

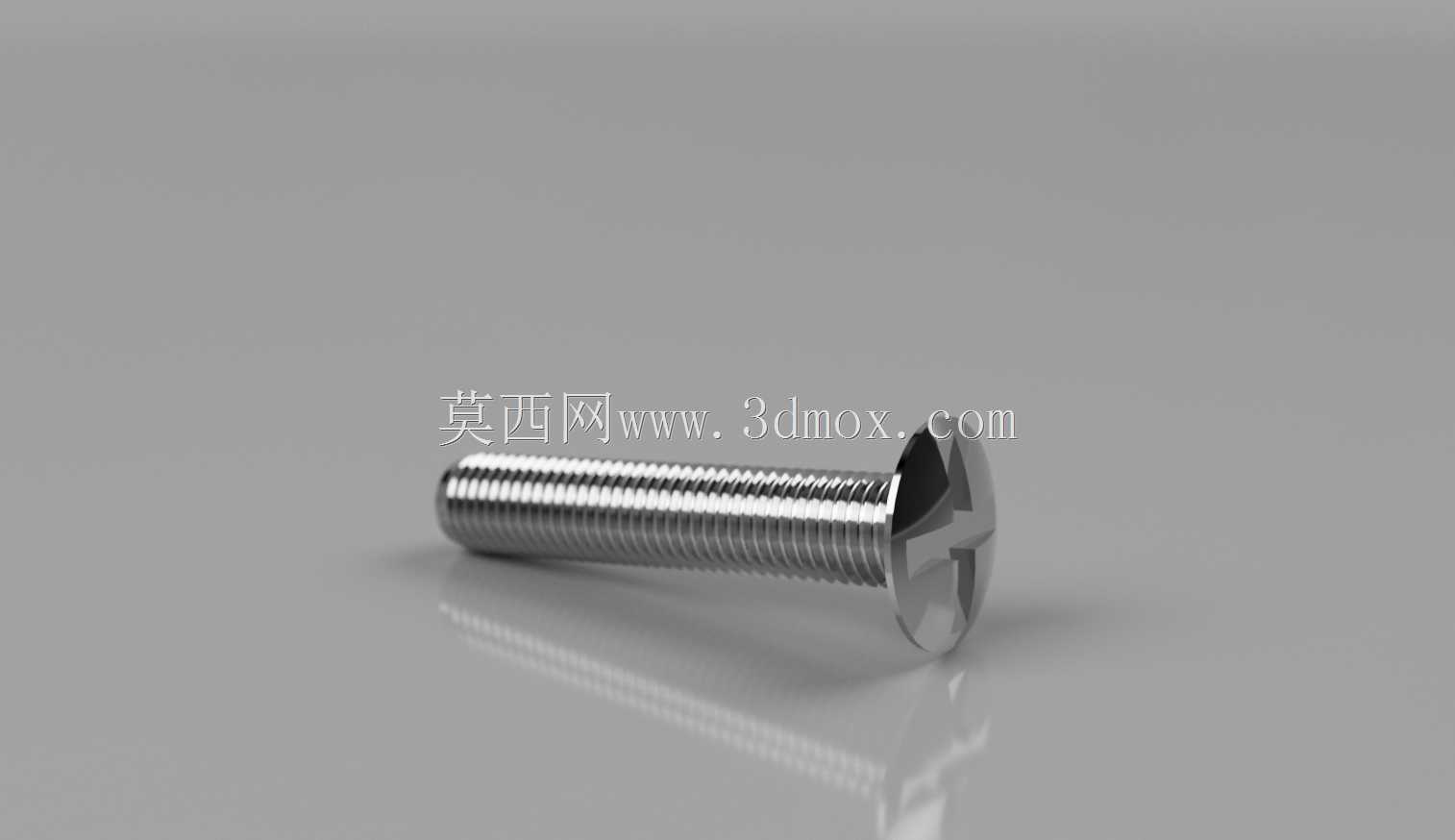

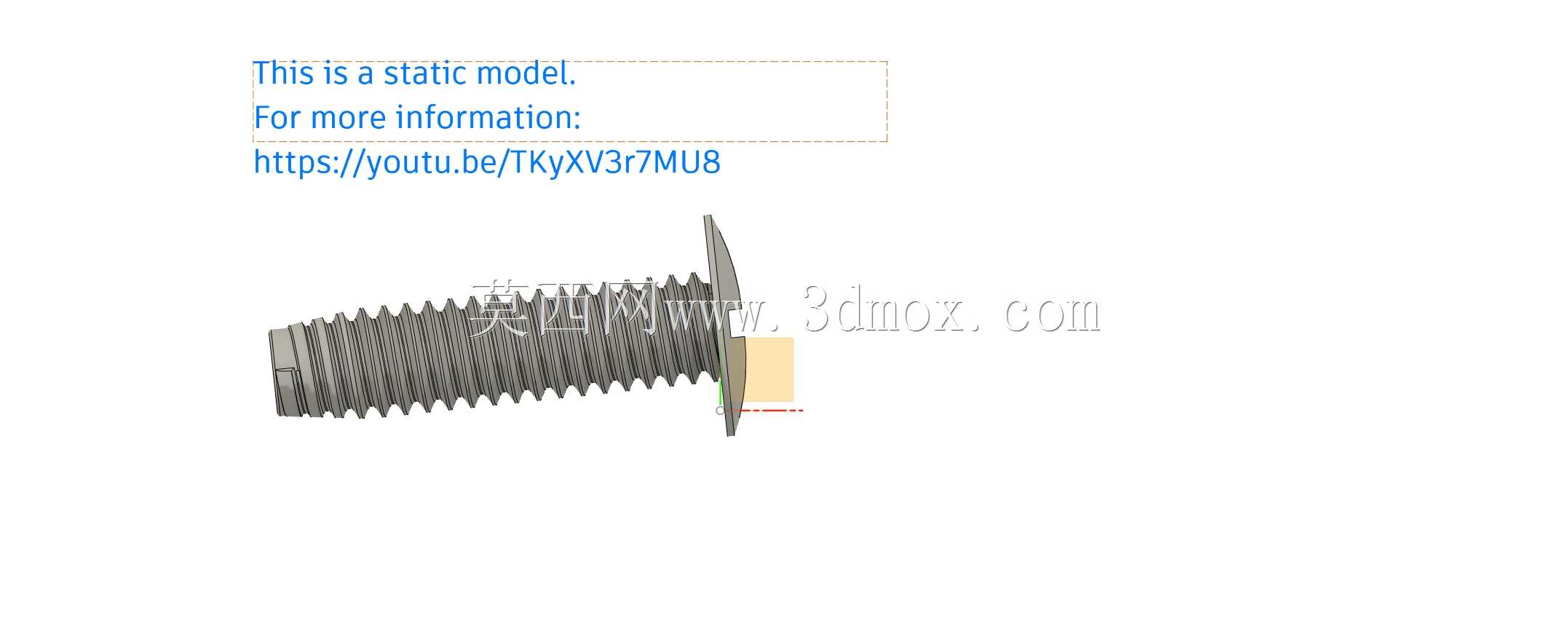

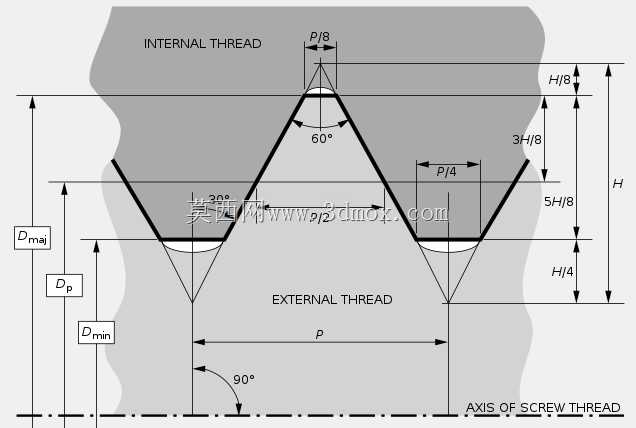

　　沉头螺钉作为最常用的可拆卸紧固件之一，广泛应用在电子设备壳体装配、通讯器材结构拼接、小型仪器内部组件固定等场景，这类安装场景往往要求紧固件安装完成后表面无凸起，避免干涉外部组件滑动或是刮伤操作人员，因此沉头的锥面结构需要和安装件的沉孔锥面完全贴合，才能保证锁紧后螺钉头部完全埋入安装面，不会出现突出或是偏斜的问题。这款参数化螺钉的设计核心围绕统一螺纹标准UTS展开，建模过程中没有采用软件自带的简化螺纹修饰特征，而是通过参数驱动生成真实的螺旋扫掠实体，螺纹的牙型角、螺距、大径小径公差都严格对应标准数值，不管是做结构干涉检查，还是后续导出工程图标注螺纹参数，都不需要二次修正特征，能直接对接生产环节的公差要求。设计时将螺距、公称直径、

　　螺杆长度、头部锥角、头部直径都设置为可驱动的独立参数，调整对应数值就能快速生成不同规格的同系列螺钉，不需要重复绘制螺旋线和牙型截面，能大幅提升标准件库搭建的效率。螺纹收尾部分做了合理的退刀结构，避免螺纹牙型在尾部出现尖锐的破面，实际生产中搓丝工序也能对应这个结构，不会出现建模特征和加工工艺脱节的问题。头部的驱动槽结构和头部实体做了合并布尔运算，槽的深度和宽度也随螺钉规格同步匹配参数逻辑，不会出现大规格螺钉配小驱动槽的不合理问题。安装边界上，沉头头部的锥度采用标准的90度设计，适配行业通用的沉孔加工参数，设计装配时只需要在安装板上打出对应直径的过孔和沉孔，就能保证螺钉锁紧后头部和安装面齐平，螺杆部分的螺纹长度根据总长度按比例设置，

　　保证足够的啮合长度的同时，不会出现螺纹顶到安装盲孔底部的问题。做整机装配仿真时，真实的螺纹实体可以模拟螺纹啮合的接触状态，比修饰螺纹的仿真结果更贴近实际锁紧时的应力分布，能帮助设计人员提前判断螺纹孔周边的结构强度是否满足要求，避免后续打样时出现螺纹滑牙、安装面压溃的问题。对于经常需要用到不同规格美标螺钉的设计场景，这套参数化模型可以直接调用修改，不需要每次从零开始绘制螺纹特征，也不用反复核对标准里的尺寸公差，能减少大量重复建模的工作量。
