FS5103R舵机结构三维数模设计

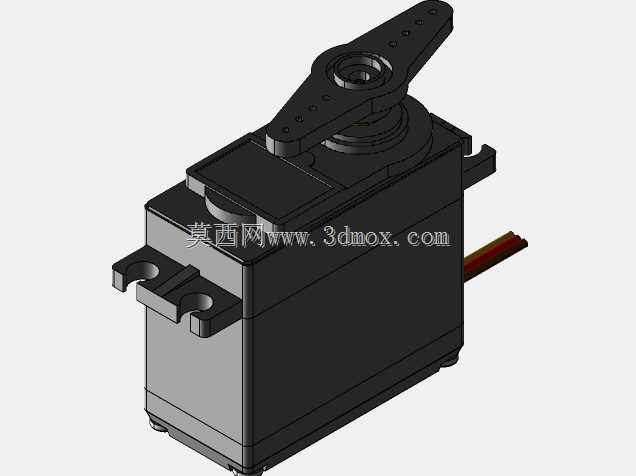

　　这款FS5103R舵机的三维建模过程中，首先要考虑的是航模、小型机器人以及遥控机械装置里的实际安装适配问题，很多做小型遥控设备结构设计的工程师都遇到过舵机安装位干涉、输出摇臂行程不足的问题，这个数模完整还原了舵机本体的所有安装特征，包括两侧带安装孔的固定凸耳、顶部输出轴的花键结构、尾部出线的位置与线缆走向，能直接导入装配体做干涉检查，不用再反复测量实物尺寸调整安装位。

　　从功能特性来看，这类舵机属于位置伺服执行部件，核心是接收控制信号输出指定角度的扭矩，带动摇臂完成转向、机械臂关节摆动、油门风门控制这类动作，建模的时候特意还原了舵机上下壳的合模缝、顶部轴承位的凸台结构，还有输出摇臂的多安装孔位，不同孔位对应不同的转动力臂，选型的时候可以直接在数模里模拟不同安装孔下的行程范围，算清楚执行端的线位移或者角位移能不能满足设计要求，不用等实物买回来再做试装验证。

　　设计思路上完全按照实物的装配逻辑拆分零件，上壳、下壳、输出轴组件、摇臂、出线端都做了独立的特征，要是需要做舵机的改装结构，比如加装外置电位器、改出线方向，都能直接在对应零件上修改特征，不用从零开始建模。安装边界方面，数模里准确还原了本体的长宽高尺寸，两侧固定凸耳的孔距、孔径，输出轴的中心高度，还有摇臂转动时的最大扫掠范围，做结构布局的时候可以直接把这个数模放进总装，预留足够的转动空间，避免出现摇臂转动时碰到周边结构件的问题。

　　实际应用场景里，这类舵机除了常见的航模方向舵、升降舵控制，还能用在小型教育机器人的关节驱动、智能小车的转向机构、自动窗帘的驱动模块里，建模的时候特意把壳体的圆角、安装凸耳的倒角都做了还原，连壳体表面的细微脱模斜度都没有省略，要是需要做舵机的固定支架设计，直接在数模里提取安装面的特征就能生成支架的配合面，设计出来的支架装配精度更高，不会出现安装孔位错位、贴合面有间隙的问题。很多新手建模的时候容易忽略舵机出线端的位置，导致装配的时候线缆被壳体或者支架压到，这个数模里把出线端的凸台结构、线缆的初始走向都做了出来，布局走线的时候可以直接参考，预留足够的线缆弯曲半径，避免线缆长期弯折出现断裂的问题。
