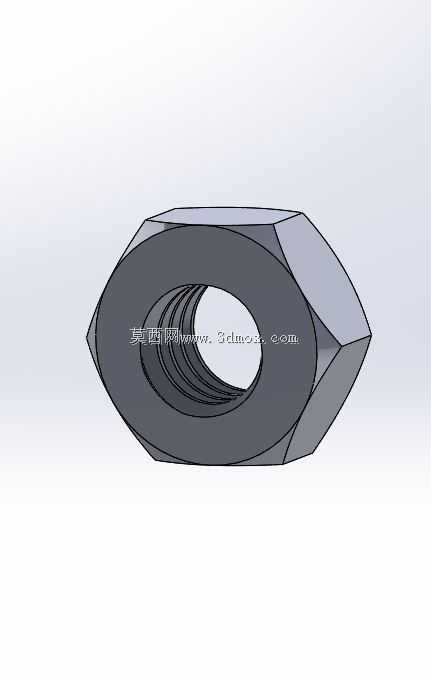

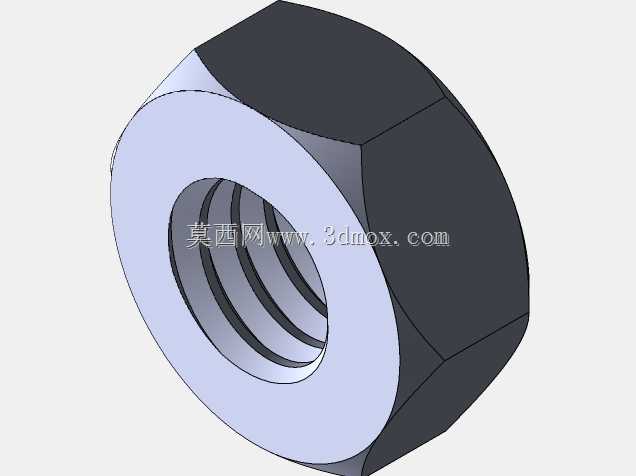

英制#4-40规格六角薄螺母结构设计

　　这款#4-40规格的六角薄螺母，是小规格英制螺纹连接体系里的基础紧固零件，日常在消费电子内部结构固定、小型通讯设备模组装配、精密仪器内部构件锁紧场景里应用极广，这类小规格紧固件往往承担着轻薄结构的连接锁紧任务，对螺纹配合精度、外形轮廓的规整度都有不低的要求。从结构设计逻辑来看，这类螺母采用六角外形是工程领域长期验证后的最优选择，六个受力平面可以适配标准开口扳手、套筒等通用紧固工具，在狭小装配空间里也能获得足够的拧紧力矩传递面，相比方形外形，六角结构每次扳动仅需60度回转空间，在设备内部局促的安装位里操作便利性优势明显。设计时首先要匹配#4-40统一英制粗牙螺纹的参数，内螺纹的牙型角、螺距公差需要符合通用连接标准，保证和对应规格螺栓、

　　螺柱旋合时配合顺畅，不会出现卡滞、滑牙的问题，螺纹收尾处的退刀结构也要做合理处理，避免螺纹末端出现不完整牙型影响锁紧可靠性。外形尺寸上，这类小规格螺母的对边宽度、对角尺寸、整体厚度都严格遵循对应规格的标准边界，厚度比标准六角螺母更薄，适合安装空间轴向尺寸受限的场景，比如消费电子外壳内部的PCB板固定、小型金属支架的连接位置，不会因为螺母厚度过大挤占其他构件的安装空间。建模过程中需要重点关注六角棱边的倒角处理，两端面的倒角既可以去除加工毛刺，也能在装配时起到导向作用，让螺母更容易对准螺杆旋入，同时棱边倒钝也能避免装配时划伤操作人员、刮损周边线材或绝缘部件。这类螺母的实际使用中，往往需要配合平垫、弹垫使用，

　　在有振动的工况下还可以涂覆螺纹锁固胶提升防松性能，设计时预留的端面平面度要满足压紧垫片的要求，保证锁紧后压力均匀分布在被连接件表面，不会出现局部应力集中压坏轻薄的被固定件。从建模细节来看，六角外形的六个平面需要保证对称度，相邻面的夹角误差控制在合理范围内，否则会出现扳手卡不住、拧紧时打滑的问题，内螺纹的小径、大径、中径尺寸要匹配标准公差，保证和同规格外螺纹件的互换性，不需要额外修配就能直接用于装配场景。这类小规格紧固件虽然结构简单，但却是小型机电产品里不可或缺的基础零件，建模时还原真实的制造工艺细节，比如端面的轻微加工纹理、棱边的自然倒角，能让整个装配模型的真实感大幅提升，也能在后续做装配干涉检查、装配工艺模拟时获得更贴近实际的结果。
