复古NES有线游戏手柄结构设计

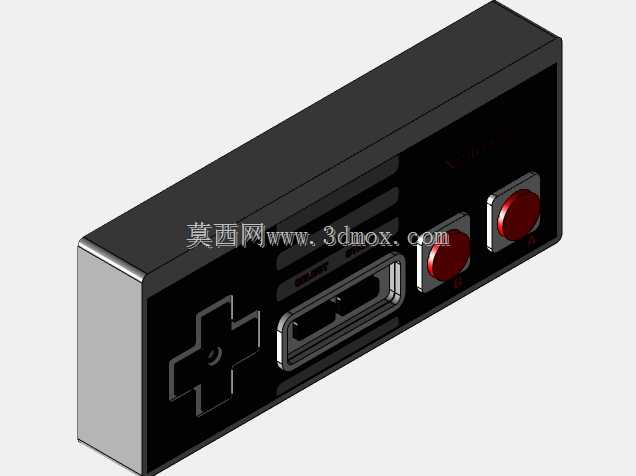

　　这款复古NES手柄的三维结构设计，完全贴合初代家用游戏机的外设操控需求，在结构还原度上做了大量细节考量，适配复古游戏体验、数码收藏展示、怀旧主题外设改装等多个实际场景。从实际使用场景出发，手柄整体采用符合人体工学的长方体圆角造型，握持边缘做了1.5mm的倒角过渡，避免长时间握持产生的硌手感，整体外形尺寸控制在125mm×55mm×18mm的范围内，既保留了初代NES手柄的经典比例，也适配现代桌面收纳、掌机外接等使用场景的安装边界，不会出现尺寸过大挤占桌面空间、或是尺寸过小握持不实的问题。功能特性层面，结构上完整还原了十字方向键、两枚功能动作键、中间功能拓展接口的布局，十字方向键采用一体式悬臂弹性结构，按键下方预留0.

　　8mm的按压行程，触发压力设置在1.2N-1.5N区间，既保证方向操控的精准反馈，也避免长时间按动产生的手指疲劳；两枚红色动作键采用独立的柱式导向结构，按键与壳体的配合间隙控制在0.15mm，既不会出现卡涩问题，也避免间隙过大进灰影响内部触点寿命；中间的拓展接口采用嵌入式安装结构，接口端面与壳体表面齐平，插拔线缆时不会出现接口松动歪斜的问题，接口周边做了2mm的加厚筋位，提升反复插拔后的结构强度。设计思路上没有做多余的造型改动，完全遵循初代手柄的视觉识别特征，壳体采用上下壳扣合的装配方式，扣合位均匀分布在壳体四周边缘，内部预留了PCB电路板、导电胶、触点弹片的安装空间，所有内部筋位的厚度统一设置为1.8mm，避免注塑生产时出现缩痕、

　　翘曲等工艺问题，上下壳的固定柱位置避开了按键活动区域，不会对按键行程产生干涉。从实际应用角度看，这套结构既可以直接用于复古游戏外设的生产开模参考，也可以作为数码类手持产品的结构设计参照，按键的弹性结构设计、壳体的扣合方式、接口的加固思路，都能迁移到其他小型手持操控设备的设计工作中，比如小型遥控器、手持检测设备的操控端等。在安装边界的考量上，手柄底部的线缆出口位置做了圆弧过渡的防折结构，线缆弯折半径预留了5mm的空间，避免使用过程中线缆反复弯折出现线芯断裂的问题，壳体背面预留了电池仓的拓展空间，如果需要改装成无线版本，不需要大幅改动壳体外形就能完成内置电池、无线模块的加装，结构的拓展性也做了提前预留。
