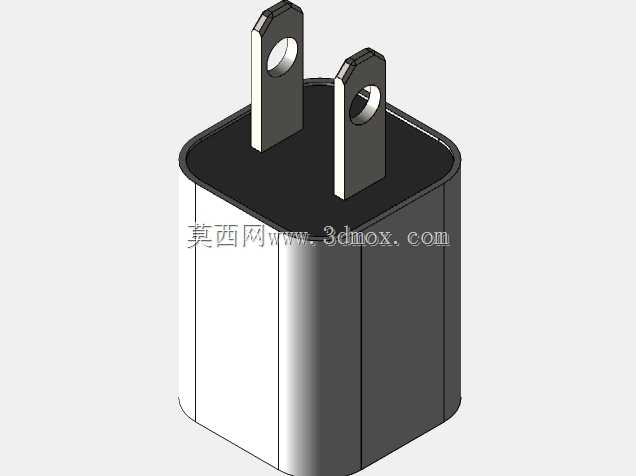

美规两脚一体式手机充电插头结构设计

　　日常消费电子配套的充电类配件，在民用供电场景里承担着高压市电转低压直流的核心转换作用，这款两脚一体式插头的结构设计，完全适配北美地区120V民用交流供电的插装标准，插脚采用平行扁式结构，插片厚度、间距以及伸出壳体的长度，均严格匹配美规墙面插座的弹片夹持间隙，插装后不会出现松脱、接触不良的问题，插脚根部做了圆弧过渡处理，避免反复插拔过程中应力集中导致插片断裂。壳体采用圆角方型的一体式包胶结构，边角全部做R3以上的圆弧倒角，既符合消费类电子产品的握持手感要求，也能避免日常使用中磕碰产生的锐边划伤，壳体的合模线设置在侧面居中位置，上下壳采用超声焊接工艺拼接，接缝处预留0.1mm的溢胶槽，焊接完成后表面平整无明显凸起，

　　整体外壳的绝缘防护等级满足日常室内使用的防触电要求。内部腔体的空间布局完全围绕AC插脚连接端、PCB整流板、低压输出端的排布逻辑设计，插脚与内部PCB的连接采用铆压式固定结构，避免焊锡连接在长期插拔受力后出现虚焊脱落，腔体内部预留了足够的散热间隙，围绕整流元件的位置设置了对应的支撑筋位，既可以固定PCB板避免晃动，也能在壳体受外力挤压时提供足够的支撑强度，防止外壳变形挤压内部元件造成短路。插脚的安装位置做了嵌入式定位槽，插脚根部嵌入壳体内2mm深度，配合定位柱的限位，能承受至少30N的侧向推力不出现歪斜，完全满足日常插拔的受力要求。整体外形尺寸控制在常规便携充电器的适配范围内，不会占用墙面插座相邻的插孔位置，

　　插装后与墙面的贴合间隙小于1mm，不会因为突出过多容易被外力碰落。这类充电插头的结构设计，除了满足基础的电气连接功能，还要兼顾日常使用的耐用性，反复插拔寿命的结构冗余、跌落冲击的壳体强度、绝缘防护的安全距离，都是结构设计阶段需要反复校核的核心点，插片表面做镀镍处理，既提升导电性能，也能避免长期使用氧化导致接触电阻升高发热，壳体选用阻燃PC材质，在内部元件出现异常过热时能达到对应的阻燃等级，不会出现明火蔓延的安全隐患。
