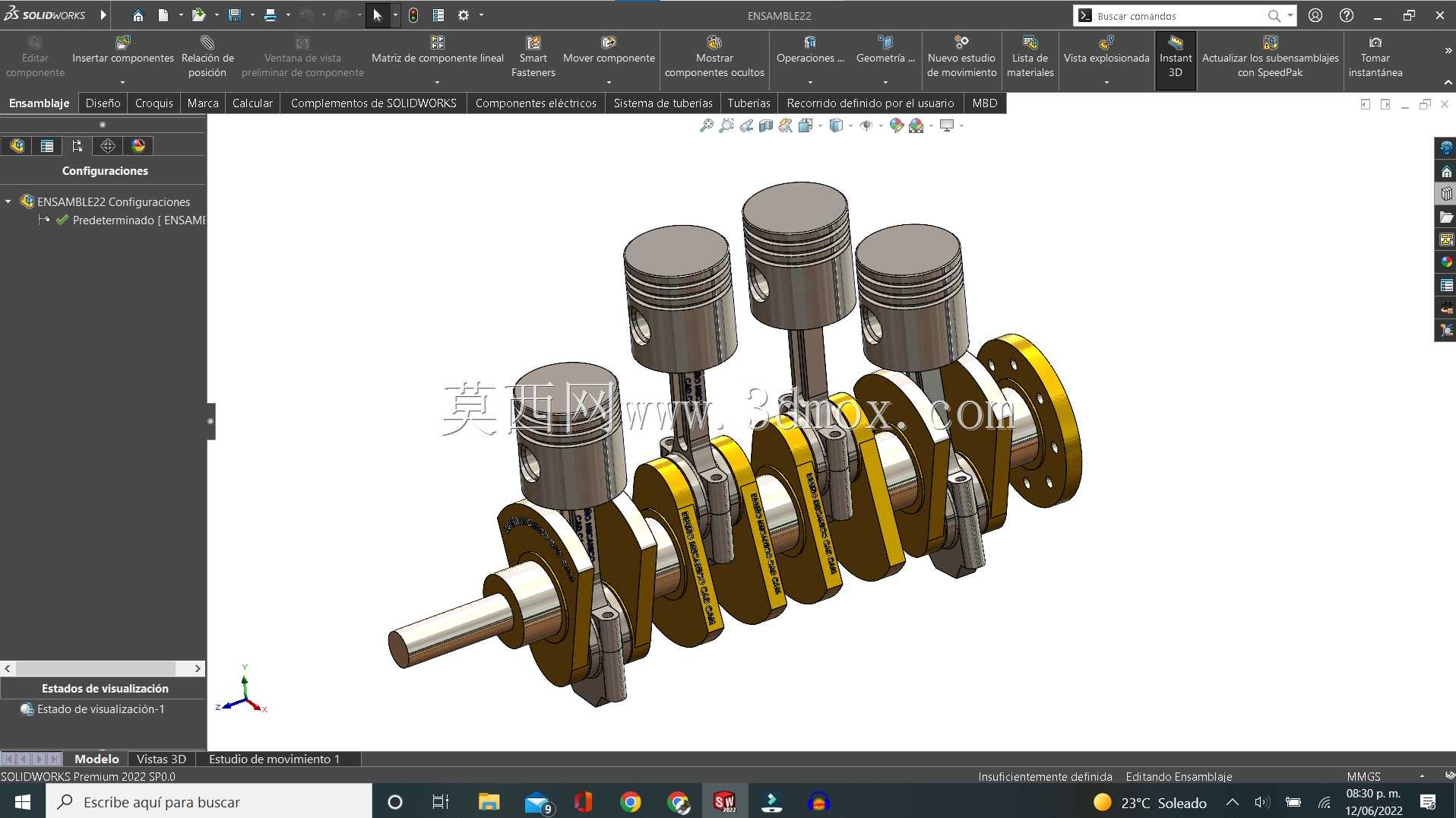

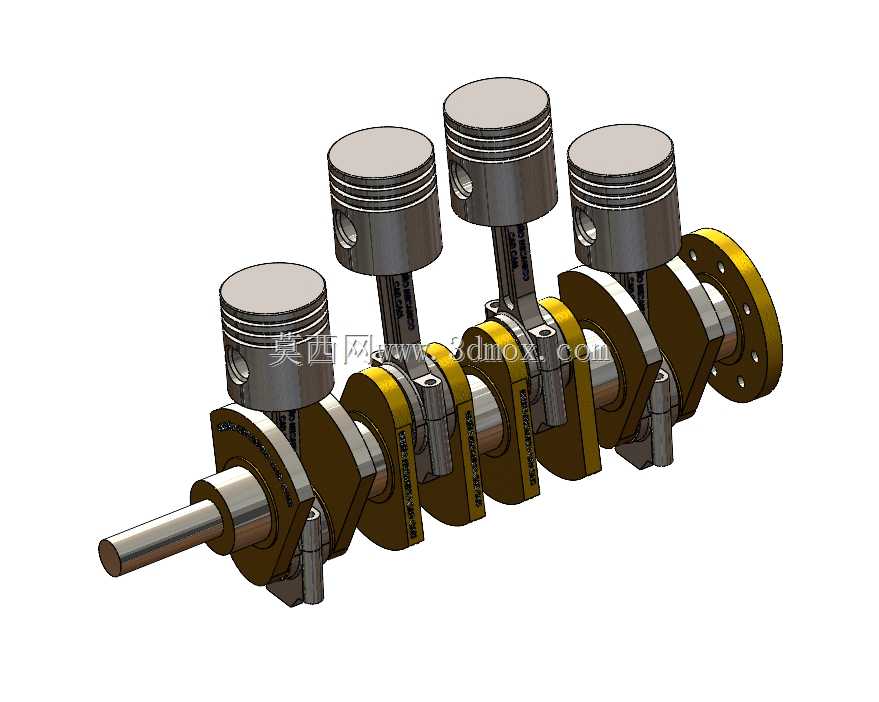

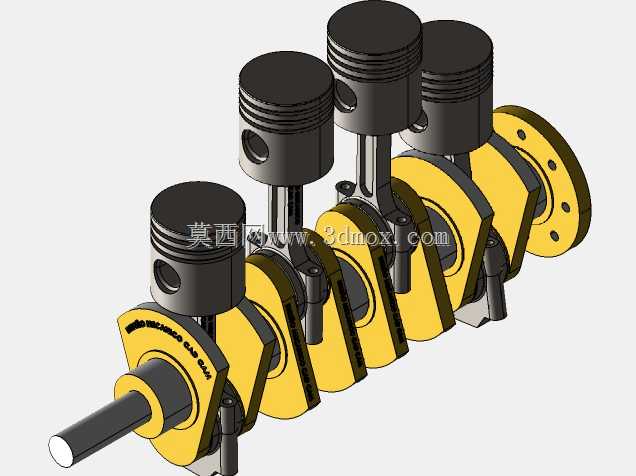

直列四缸发动机曲柄连杆活塞组结构

　　这套结构是往复式内燃机的核心运动转换单元，主要承担将活塞顶部燃气燃烧产生的直线往复推力，转化为曲轴旋转扭矩的核心功能，广泛适配小排量乘用车、轻型商用车的四冲程汽油或柴油动力单元，是动力输出路径上最核心的机械总成。从实际装车场景来看，该组件完全封装在发动机缸体与油底壳围成的曲轴箱腔内，活塞部分沿缸筒轴线做上下往复运动，曲轴两端分别对接前端轮系与后端飞轮、离合器总成，安装边界需要匹配缸体主轴承座的同轴度公差、缸筒内径尺寸公差、连杆大头与曲轴连杆轴颈的配合间隙，所有运动副的尺寸链公差直接影响整机运转的平顺性与机械效率。设计层面采用直列四缸的排布逻辑，四个活塞等距分布在曲轴的四个连杆轴颈上，相邻缸做功行程错开180度曲轴转角，

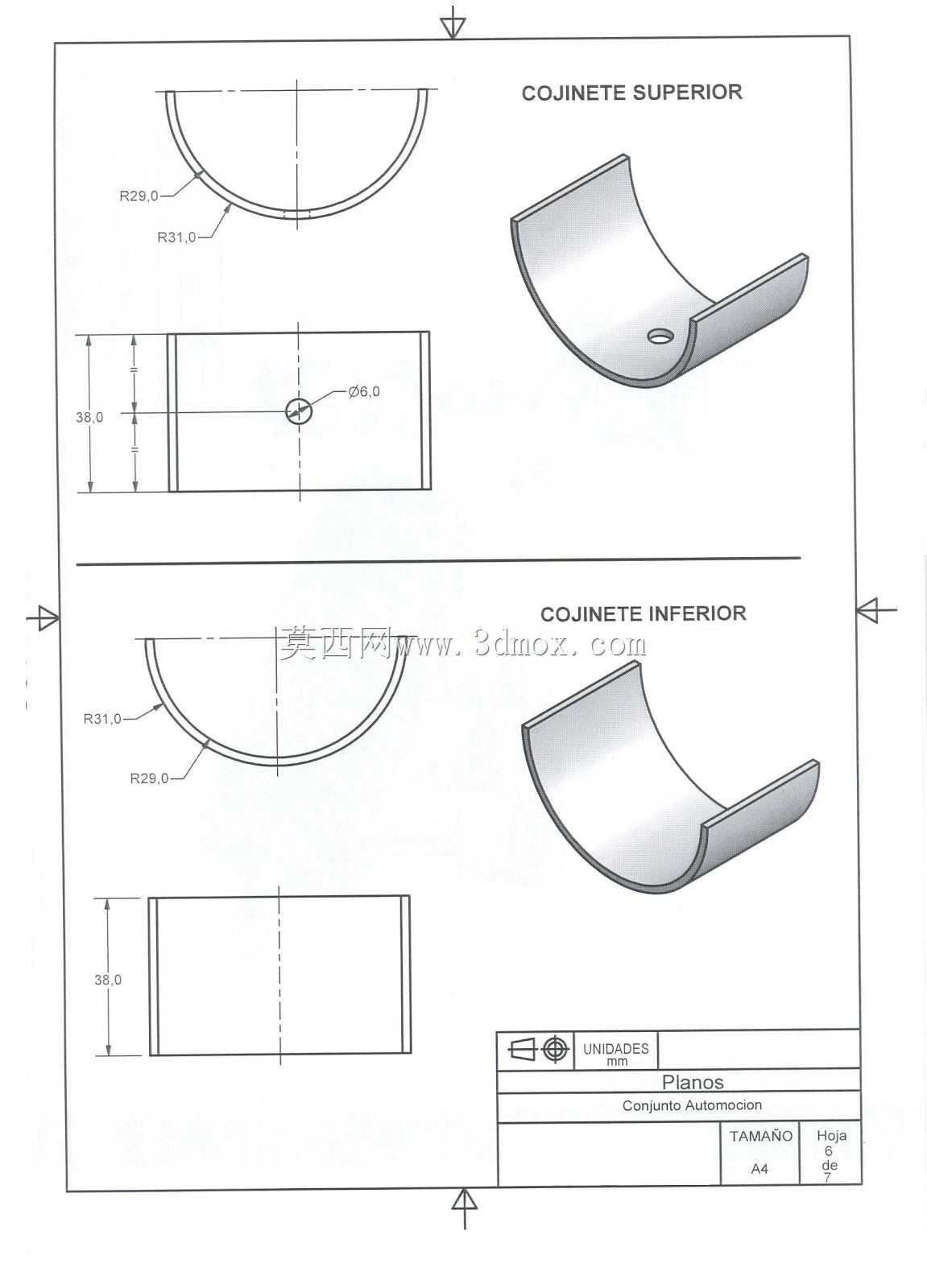

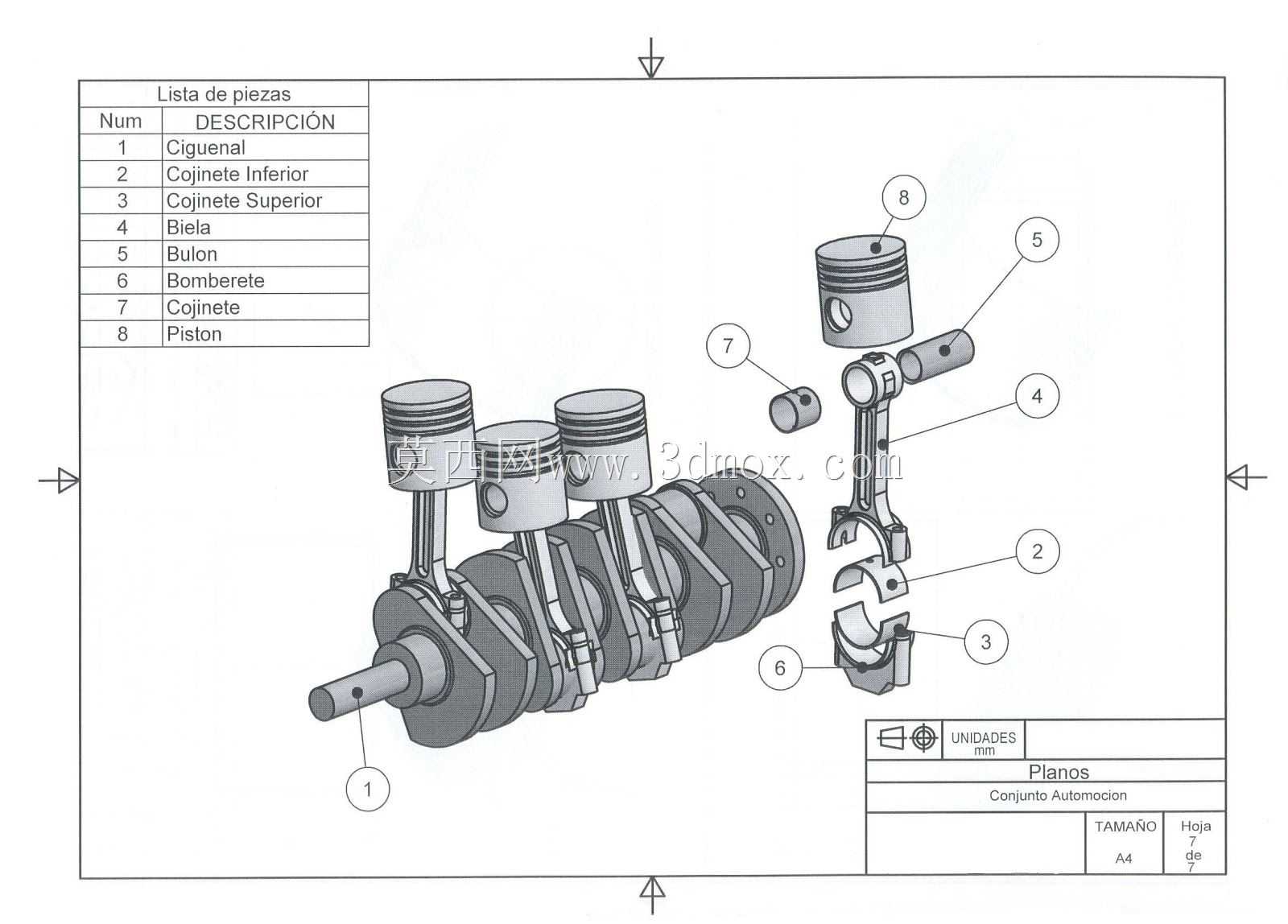

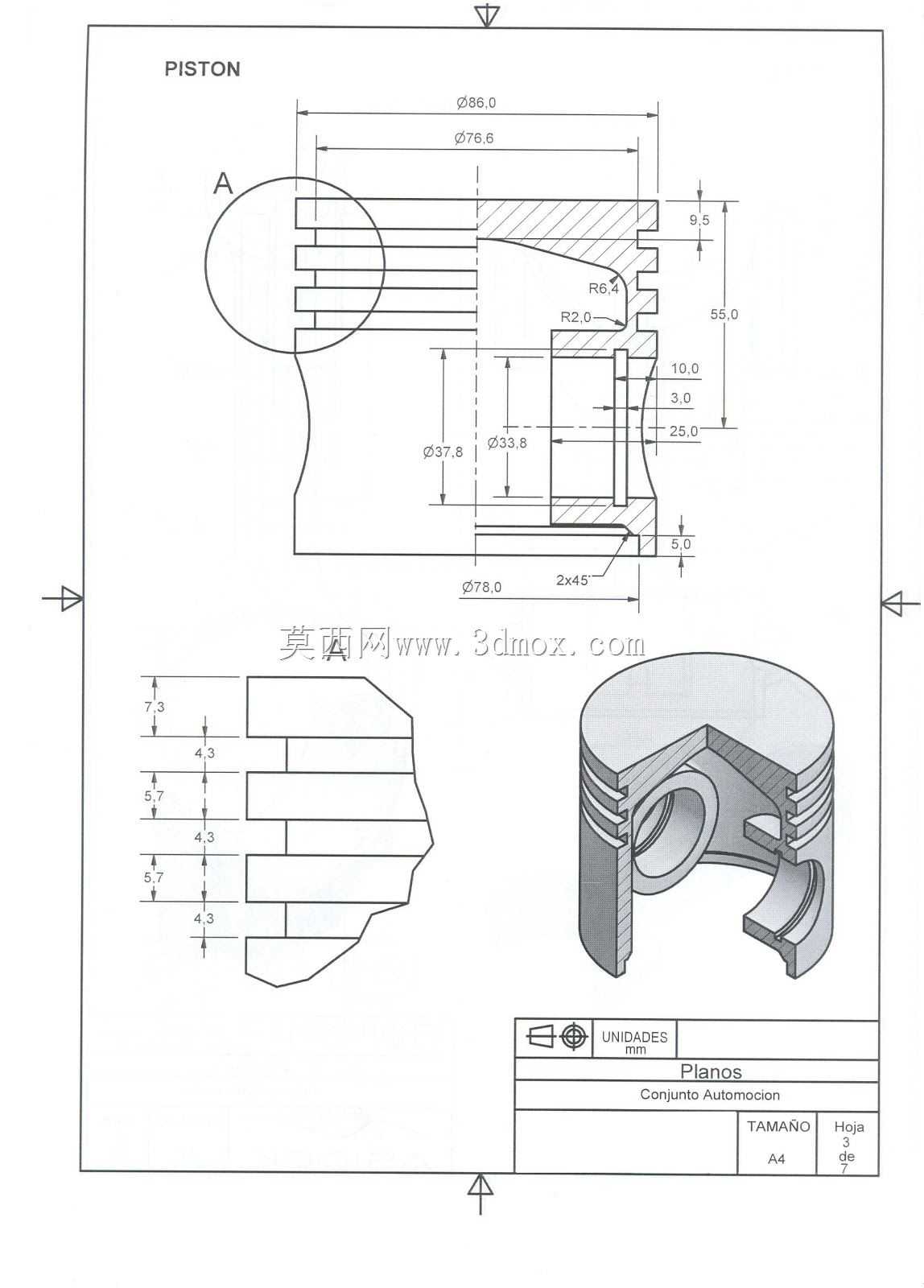

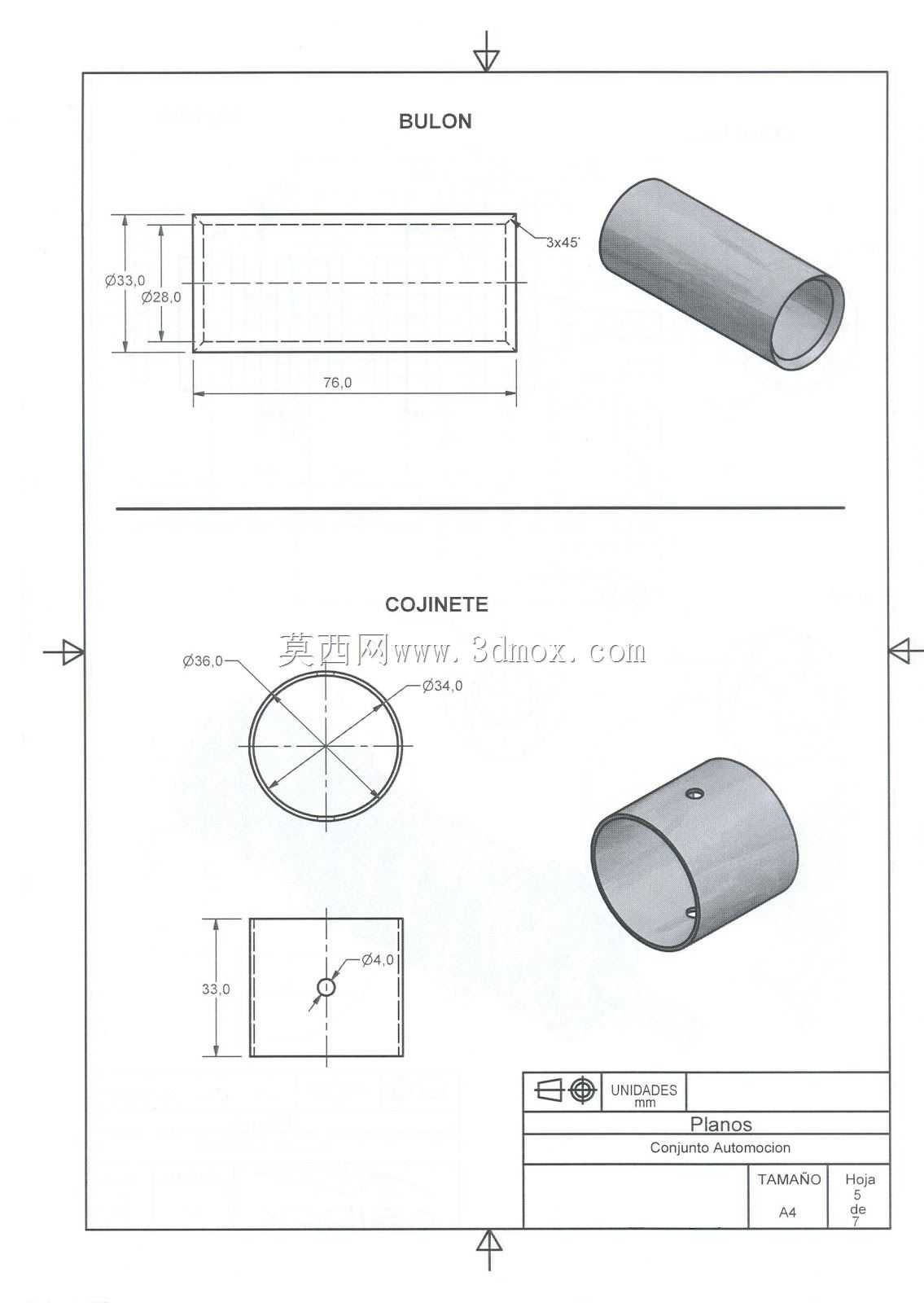

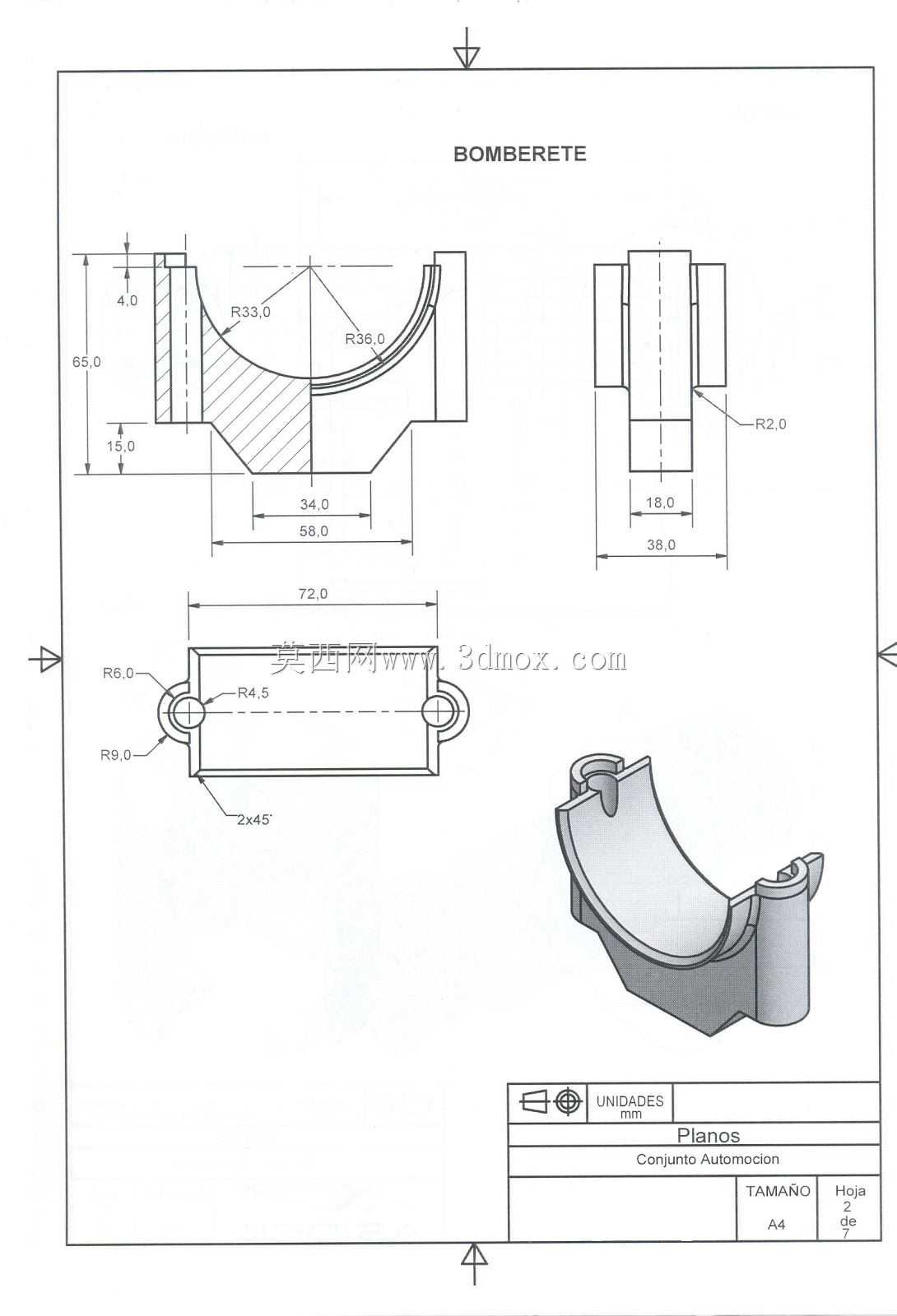

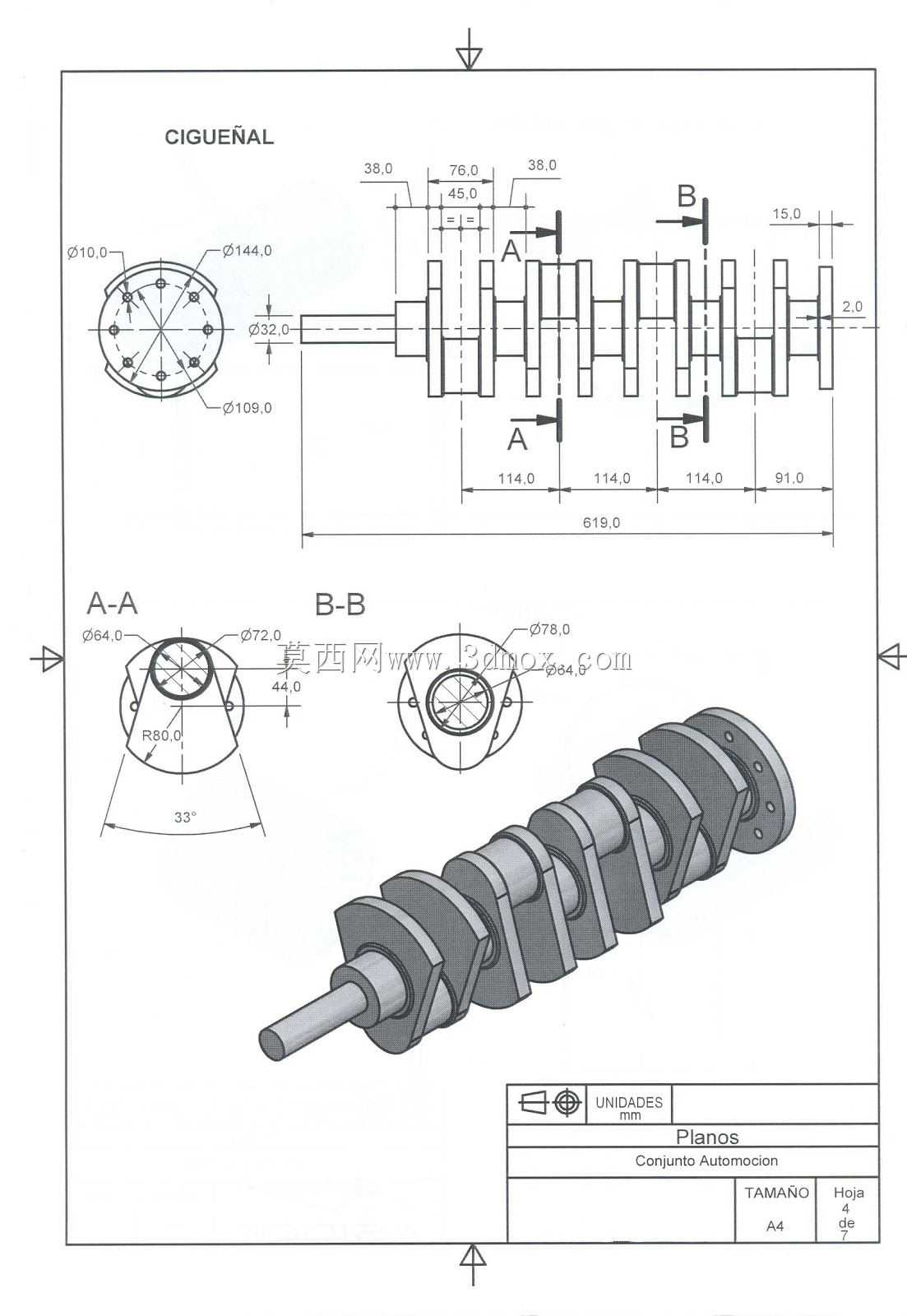

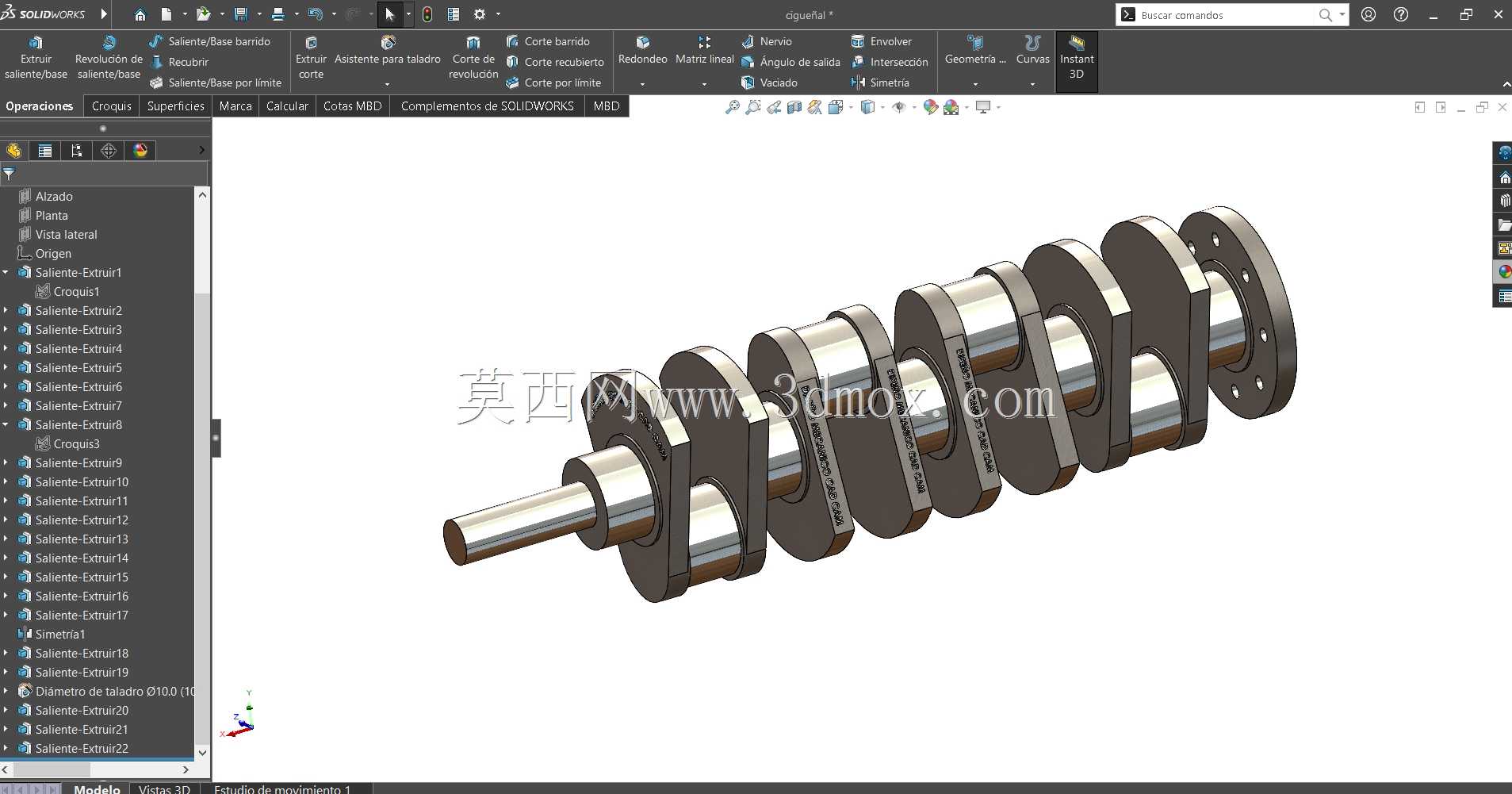

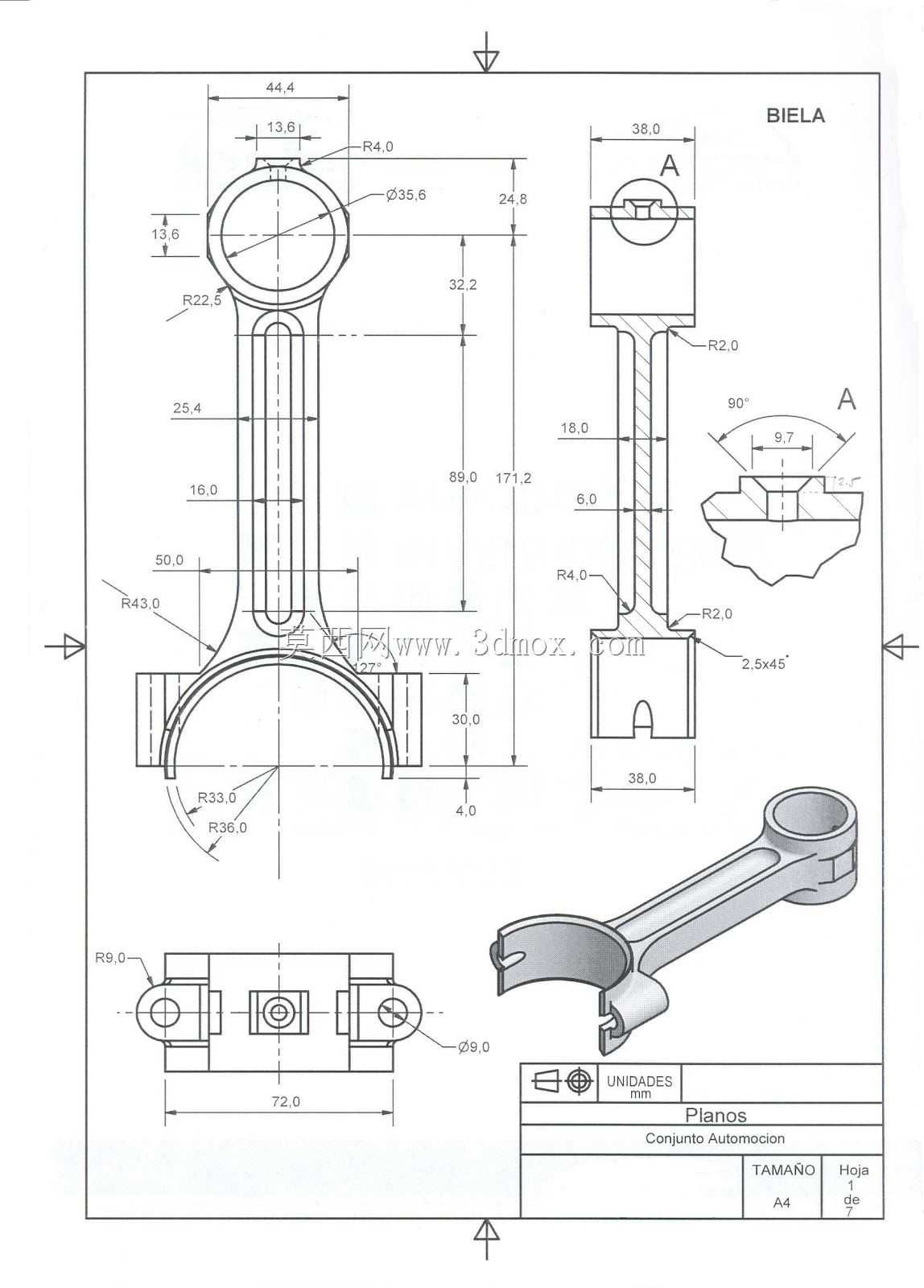

　　能够抵消大部分二阶往复惯性力，相比三缸结构无需额外加装平衡轴即可实现较好的运转平顺性。拆分来看各部件的功能逻辑十分清晰：曲轴作为动力输出的核心旋转件，主轴颈支撑在缸体主轴承座上，连杆轴颈通过剖分式的上下轴瓦与连杆大头连接，轴瓦表面的减磨合金层能够在压力润滑条件下大幅降低转动摩擦阻力；连杆作为传力的中间构件，大头做剖分设计方便装配到曲轴连杆轴颈上，小头通过活塞销与活塞铰接，杆身采用工字形截面在保证结构强度的前提下尽可能降低往复运动质量，减少高速运转时的惯性载荷；活塞顶部直接承接燃烧室内的燃气爆发压力，裙部的型线设计适配缸筒的热膨胀变形量，配合活塞环实现燃烧室密封、缸壁机油刮除与热量传导的功能；活塞销采用全浮式设计，

　　工作状态下可在连杆小头衬套与活塞销座孔内自由转动，保证磨损均匀；活塞销两端的卡簧用于限制销的轴向窜动，避免销端刮伤缸筒内壁。整套结构的运动配合需要严格匹配润滑系统的油路设计，曲轴内部钻有贯通的油道，将主轴承道的压力机油输送到连杆轴颈位置，再通过连杆杆身的油道输送到活塞销衬套位置，为所有高速运动的摩擦副提供持续润滑与冷却，设计时需要充分考虑各部件的质量分组，同一台发动机的活塞、连杆质量差需要控制在极小的公差范围内，避免运转时产生额外的不平衡振动，同时各配合间隙需要根据热膨胀系数预留合理余量，既要保证冷机状态下无异常敲击，也要保证热机状态下不会因膨胀导致运动副卡滞。
