直插式5mm发光二极管结构设计

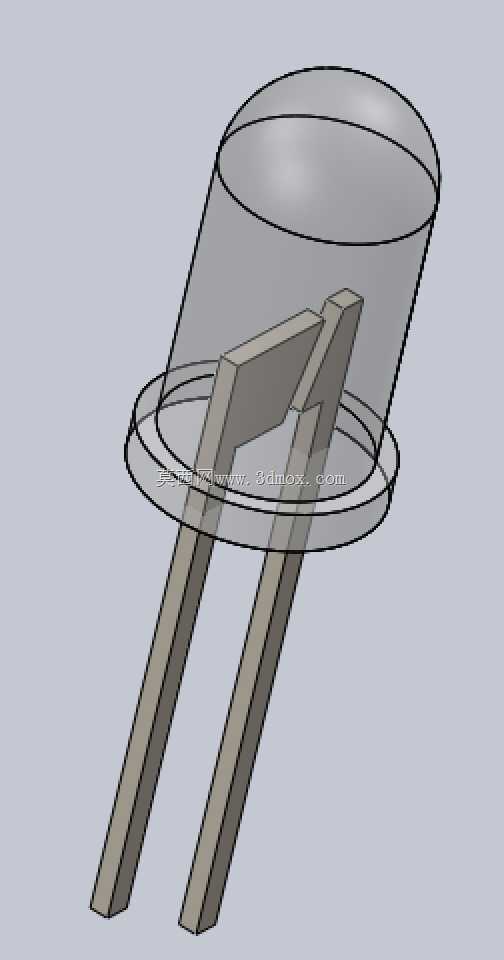

　　这款5mm规格直插式LED的三维结构，完整还原了量产直插发光管的全部实体特征，覆盖环氧封装透镜、内部支架、键合区域、引脚插脚等核心结构，可直接用于电子设备结构设计阶段的元器件布局干涉校验、PCB板级装配模拟、产品外壳透光结构匹配验证等工作场景。在消费类电子、工业控制终端、通讯外设、小型家电的设计环节中，直插5mm LED是应用范围极广的指示类元器件，常被用作电源状态提示、信号通路指示、故障告警提示、功能档位标识的发光载体，很多入门级电子制作、教学实验套件中也会大量采用该规格元件，其结构尺寸的标准化程度直接影响整机组装的良品率。从结构设计逻辑来看，该模型严格遵循行业通用的5mm直插LED尺寸规范：

　　顶部环氧封装为直径5mm的圆柱加圆弧透镜结构，透镜弧度经过光学匹配设计，可保障内部芯片发出的光线按照预设角度向外投射，满足常规指示场景的可视角度要求；封装底部的定位凸缘直径略大于透镜主体，可在插件装配时卡在PCB开孔位置，控制元件插入板体的深度，避免引脚过深顶到板底其他元件或是插入过浅导致焊接不良；两根平行引出的引脚间距符合通用插件焊盘间距标准，引脚长度预留了常规波峰焊所需的伸出量，同时两根引脚存在长度差异，对应正负极的区分标识，可避免生产环节出现极性插反的问题。建模过程中对内部结构做了工程化的简化处理，既保留了支架与芯片区域的占位轮廓，方便设计人员做外壳导光结构的对位参考，又不会因为过于精细的内部结构导致装配体文件过大，

　　影响整体设备模型的运行流畅度。在实际结构选型阶段，设计人员可直接调用该模型完成PCB布局的空间校验，确认LED伸出外壳的高度是否符合外观设计要求，透镜与外壳透光窗的间隙是否满足装配公差，引脚折弯后的长度是否不会触碰周边结构件，同时也可用于模拟生产环节的插件工序，确认元件与周边插件元器件的间距是否满足自动化插件设备的作业空间要求，避免出现元件干涉导致的装配故障。
