ESP32-MINI-1无线通信模组三维结构

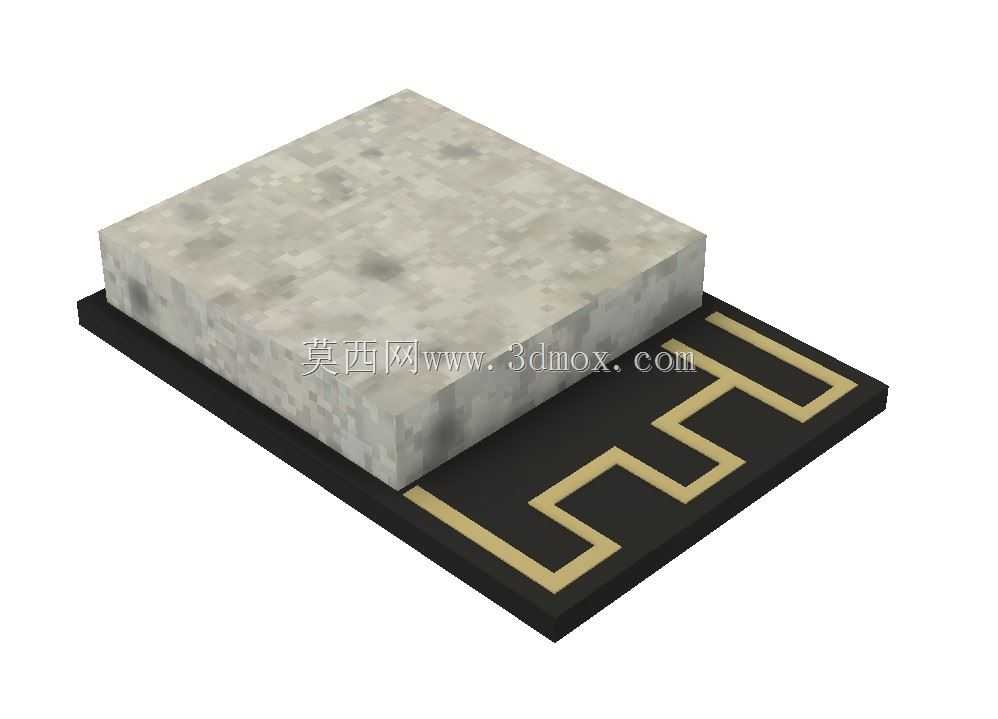

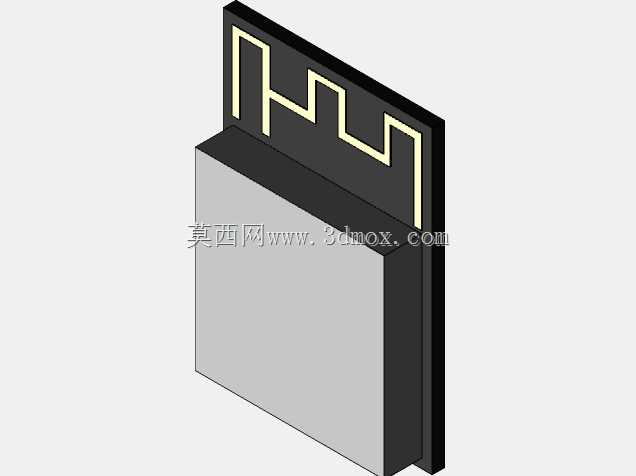

　　这款ESP32-MINI-1模组的三维建模，核心围绕物联网终端设备的板载集成需求展开，建模过程中优先还原了模组实际量产的封装边界，所有外形尺寸严格参照官方datasheet中的标称公差做约束，屏蔽罩部分的倒角、边缘过渡都完全匹配量产贴片元件的实际形态，板载PCB部分的焊盘走线做了示意性还原，重点突出了邮票孔焊盘的位置、间距与焊盘尺寸，方便结构工程师在做整机布局时直接调用，规避后期贴片干涉问题。从实际应用场景来看，这类模组常被嵌入到智能小家电、工业传感节点、智能家居控制终端、可穿戴便携设备当中，承担Wi-Fi与蓝牙双模无线通信的核心功能，建模时特意保留了模组顶部金属屏蔽罩的表面纹理特征，还原了量产模组的屏蔽罩冲压质感，

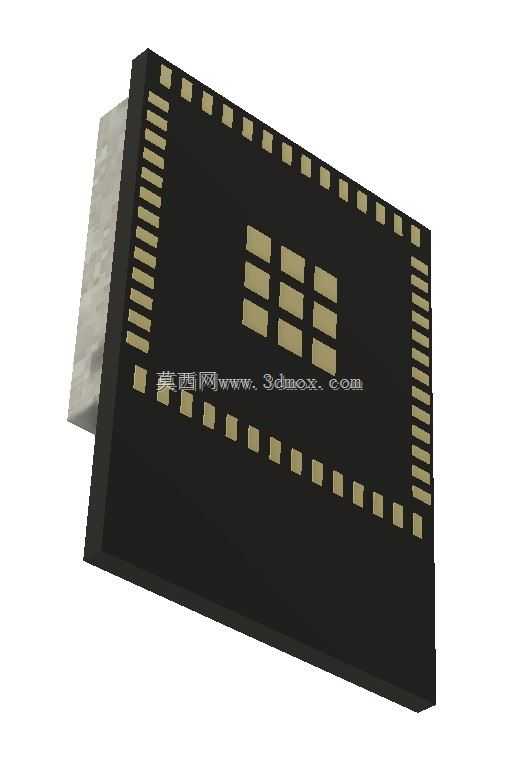

　　底部的PCB基材与沉金焊盘的色彩区分也做了对应处理，方便在整机装配校验时快速识别元件层级。设计思路上，建模没有做过度的细节冗余，省略了芯片内部晶圆、键合线等终端结构设计无需关注的部分，把建模精度集中在外部安装配合面、焊盘位置、整体长宽高与边角倒角这些直接影响结构装配的参数上，模组整体为方形表贴封装，底部的半孔焊盘沿两侧长边排布，建模时严格对齐了焊盘中心距与PCB边缘的距离，确保导出的STEP格式文件可以直接导入PCB设计软件做3D预览校验，也能在结构设计软件中直接做干涉检查，比如在设计终端产品外壳时，可以直接根据这个模型预留模组的安装高度空间，避免屏蔽罩与外壳内壁、或者周边其他 tall 元件发生空间冲突。在安装边界的处理上，

　　模型明确标注了模组本体的最大外轮廓尺寸，包括屏蔽罩的顶部最高点高度、PCB本体的厚度、焊盘突出PCB边缘的尺寸，工程师在做PCB布局时，可以直接参考这个模型的占位，预留出合适的贴片空间，同时考虑到量产时的回流焊工艺公差，模型的边角圆角、屏蔽罩与PCB的装配间隙都按照实际量产的公差范围做了还原，不会出现理想建模下的零间隙问题，更贴近实际生产中的元件状态。对于做物联网终端开发的结构工程师来说，这类精准的元件三维模型可以大幅减少前期布局的反复校验时间，不用再手动根据datasheet的二维尺寸拉伸出基础模型，直接调用就能完成整机的堆叠设计，在做散热评估时，也能根据金属屏蔽罩的表面积与安装位置，初步评估模组工作时的散热空间是否充足，避免后期样机测试出现过热导致的通信稳定性问题。
