1967款福特F100越野改装皮卡结构设计

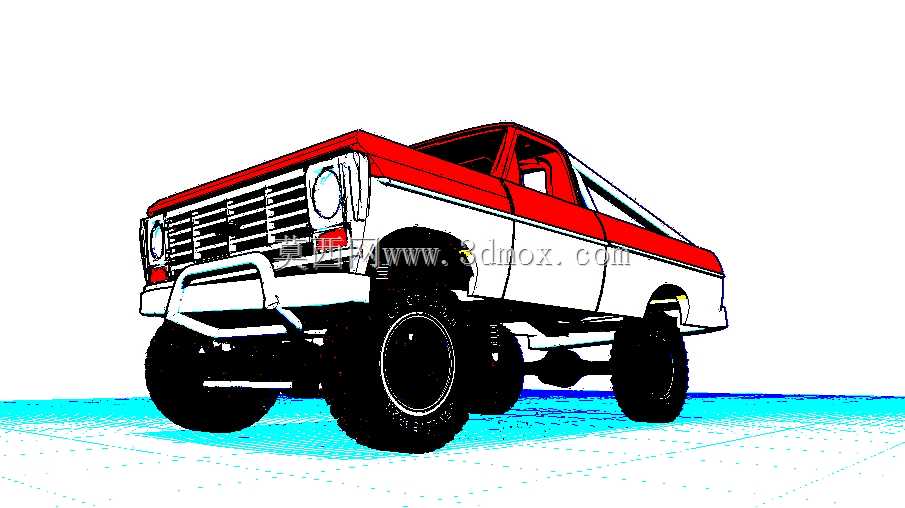

　　这款越野改装版皮卡的三维结构设计，核心围绕非铺装路面的通行需求展开，在原厂1967款F100的车身基础上，对底盘行走系统做了针对性的强化适配。从结构布局来看，整车保留了美式经典皮卡的长头短舱布局，前舱预留了足够的动力总成安装空间，乘员舱采用单排双座设计，后段为开放式货厢结构，整体轴距匹配中型越野皮卡的通过性要求，纵向通过角经过抬升底盘后达到32度，接近角与离去角分别优化至38度和32度，能够覆盖山地、泥地、荒漠等多数非铺装场景的通行需求。

　　设计过程中首先对底盘悬挂部分做了结构调整，原厂的钢板弹簧悬挂被替换为更长行程的螺旋弹簧配合双向减震结构，轮距相比原厂版本加宽了120mm，搭配大颗粒越野轮胎与负值轮毂，在提升侧倾稳定性的同时，也预留了足够的轮胎跳动行程，避免极限越野工况下轮胎与轮拱发生干涉。前保险杠位置加装了管状防撞杠，结构上直接与车架纵梁前端连接，而非固定在车身覆盖件上，能够承受越野过程中的正面撞击与拖拽受力，防撞杠中部预留了绞盘安装位，安装边界匹配市面主流12000磅规格越野绞盘的固定孔位，不需要额外做支架改装即可直接装配。

　　车身覆盖件部分保留了原厂车型的经典线条，引擎舱盖的隆起造型、横向格栅的前脸布局都做了1:1的结构还原，同时在轮拱位置做了加宽处理，匹配加宽后的轮胎外凸轮廓，避免行驶过程中泥水被轮胎甩到车身侧面。车身侧部的脚踏结构采用管状钢制设计，直接固定在车架侧梁上，既能够方便乘员上下车，也能在侧面发生剐蹭时对车身覆盖件形成防护。货厢部分的结构做了轻量化处理，栏板高度相比原厂版本降低了50mm，在保证基础载物能力的同时，进一步降低车辆后部的重心，提升越野行驶时的车尾跟随性。

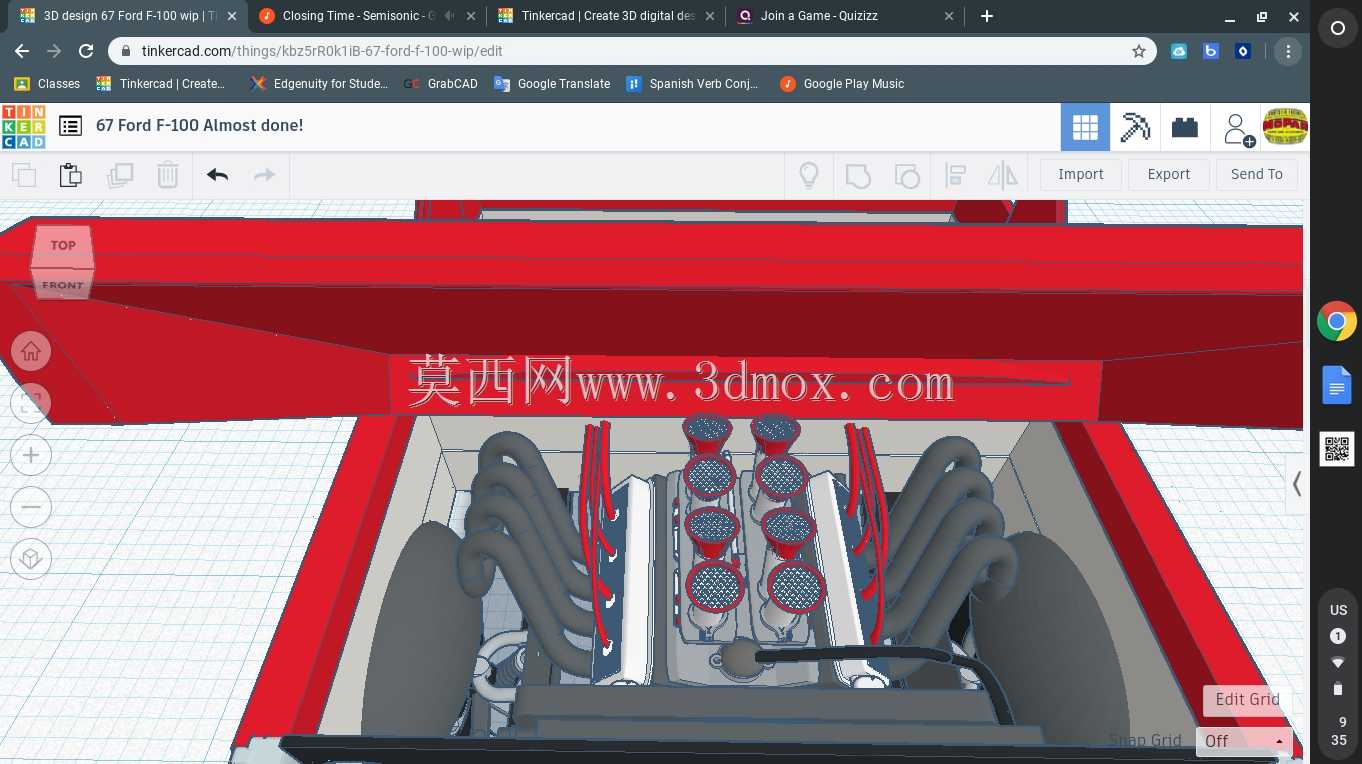

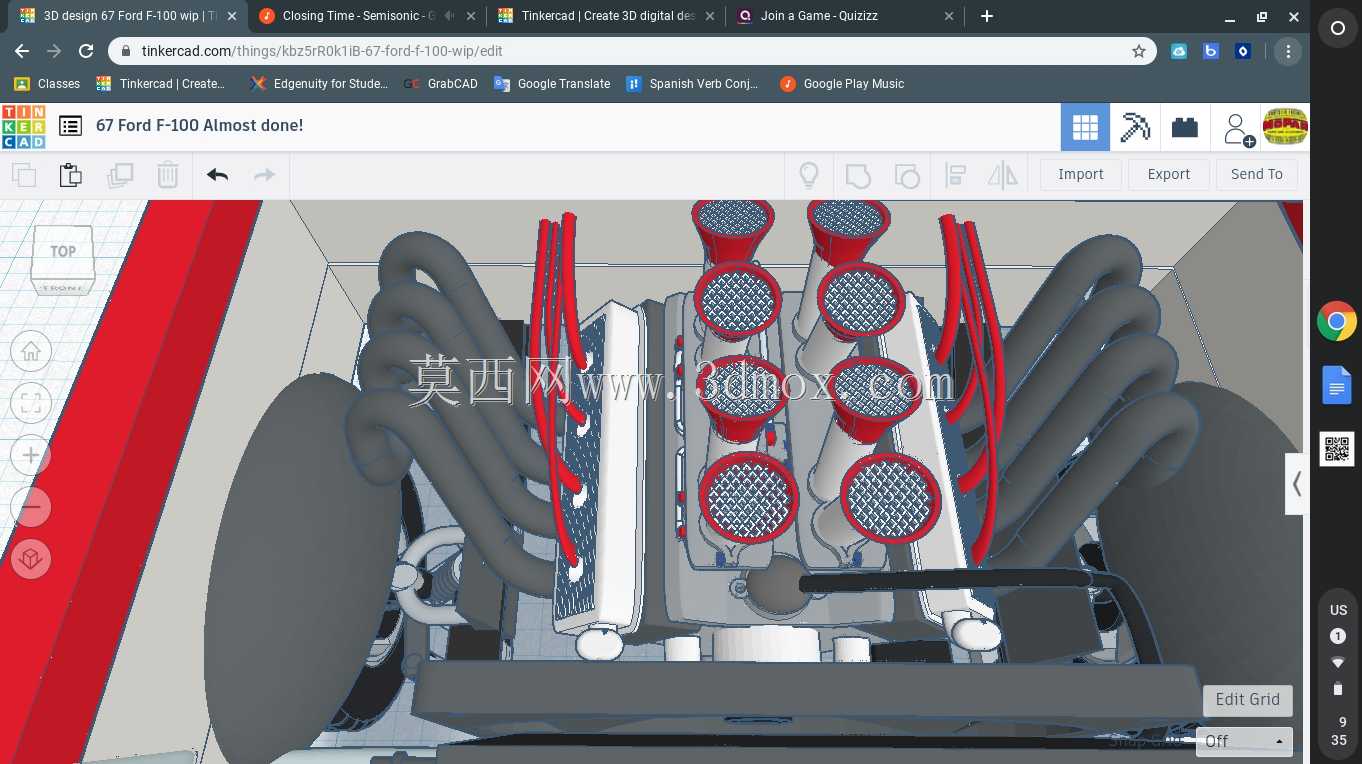

　　从安装边界来看，整车的动力总成安装位兼容小排量V8汽油发动机与匹配的手动/自动变速箱，传动轴的布置角度经过重新校核，在底盘抬升后仍然保持在合理的万向节工作角度范围内，避免传动系统出现异常抖动。转向系统采用循环球结构，转向拉杆做了加长处理，匹配加宽后的轮距，转向限位块也做了对应调整，保证最大转向角度与原厂车型保持一致，不会因为底盘改装导致转弯半径增大。制动系统的管路布置沿着车架纵梁内侧走线，避开了底盘下方的凸起结构，防止越野过程中被石块磕碰损坏，刹车分泵的安装位适配大尺寸刹车盘，能够满足大尺寸轮胎带来的制动负荷需求。

　　整个建模过程中对各个部件的装配间隙做了严格的校核，车门与门框、引擎盖与翼子板、货厢栏板与底板之间的间隙都控制在实车的合理范围内，可直接用于越野改装的方案验证、经典老车复刻的结构参考，也可作为越野场景仿真、车辆改装教学的三维载体使用。
