特工便携折叠双筒观测望远镜结构

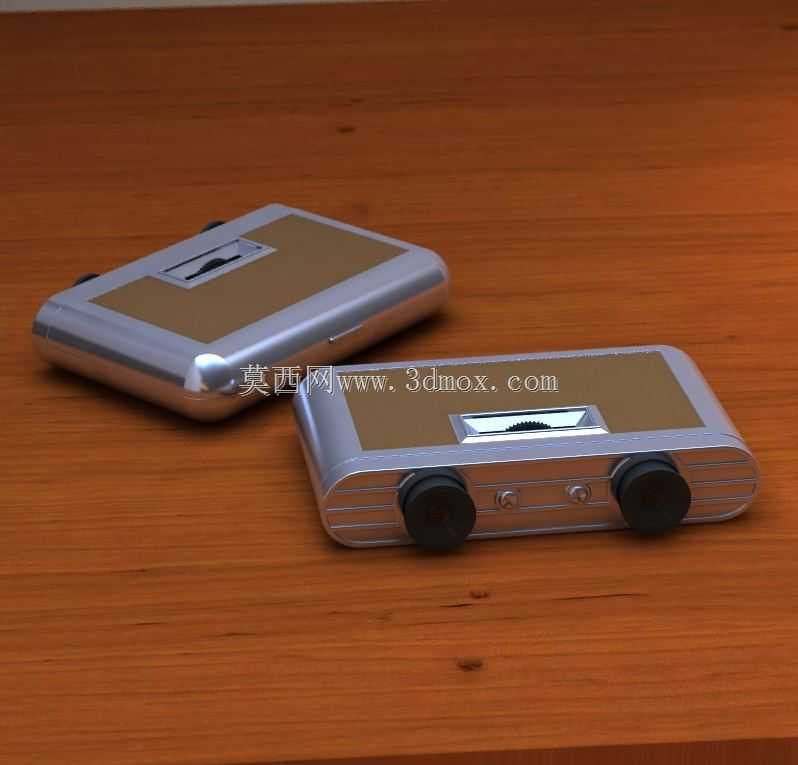

　　该作品呈现的是一款面向随身隐蔽携带场景的折叠式双筒观测设备，整体采用扁平盒式轮廓，收拢后外形接近小型随身卡片盒，可放入外套口袋、手套箱或小型收纳包中。与常规双筒望远镜强调镜筒长度和握持圆筒不同，该结构将光学通道、调焦机构和外壳折叠关系压缩在薄型壳体内，重点解决便携收纳、快速展开和低辨识度外观之间的平衡。

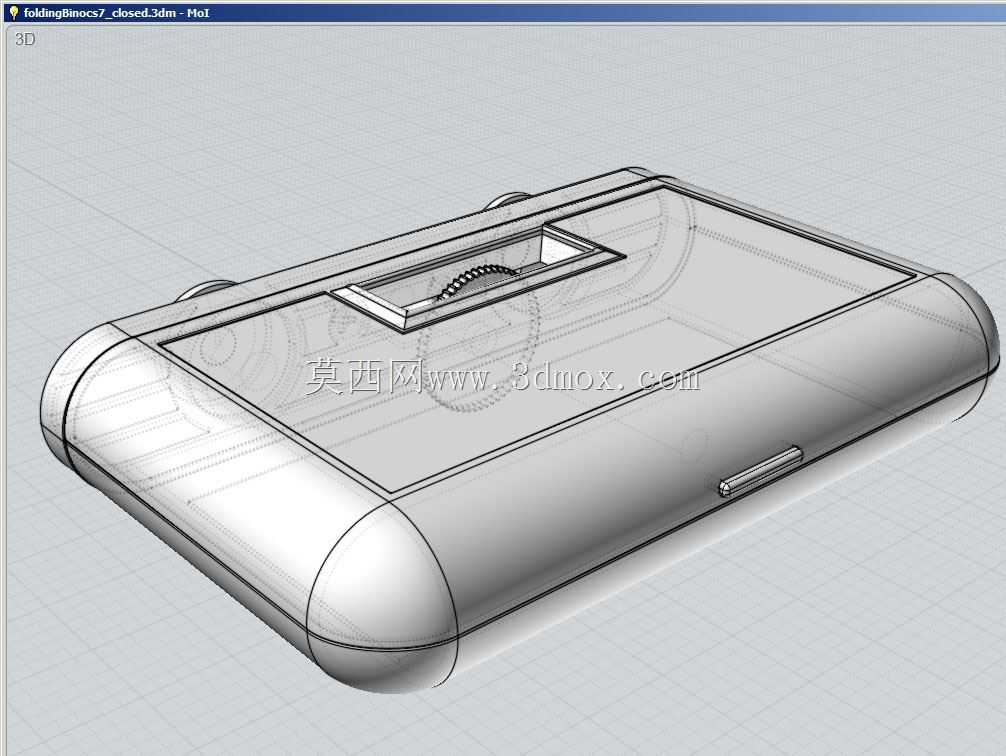

　　从实际用途看，这类设备适合短时远距离观察、户外随身查看、影视道具复刻以及特殊携带需求。产品在收拢状态下，两个物镜端被外壳和上盖部分保护，减少镜片外露造成的磕碰和污损；展开后，镜体围绕折叠结构形成稳定的观测间距，使用者可通过两端的调节轮完成焦距或视度调整。中间区域设置长条状操作窗口，既承担外观识别作用，也为内部调焦滑块或联动件提供运动边界。

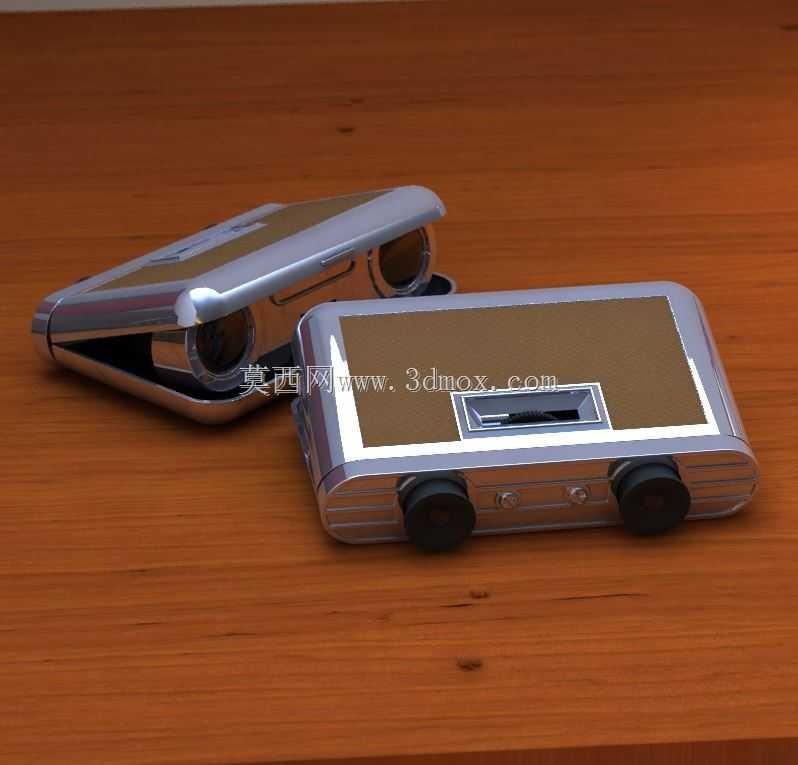

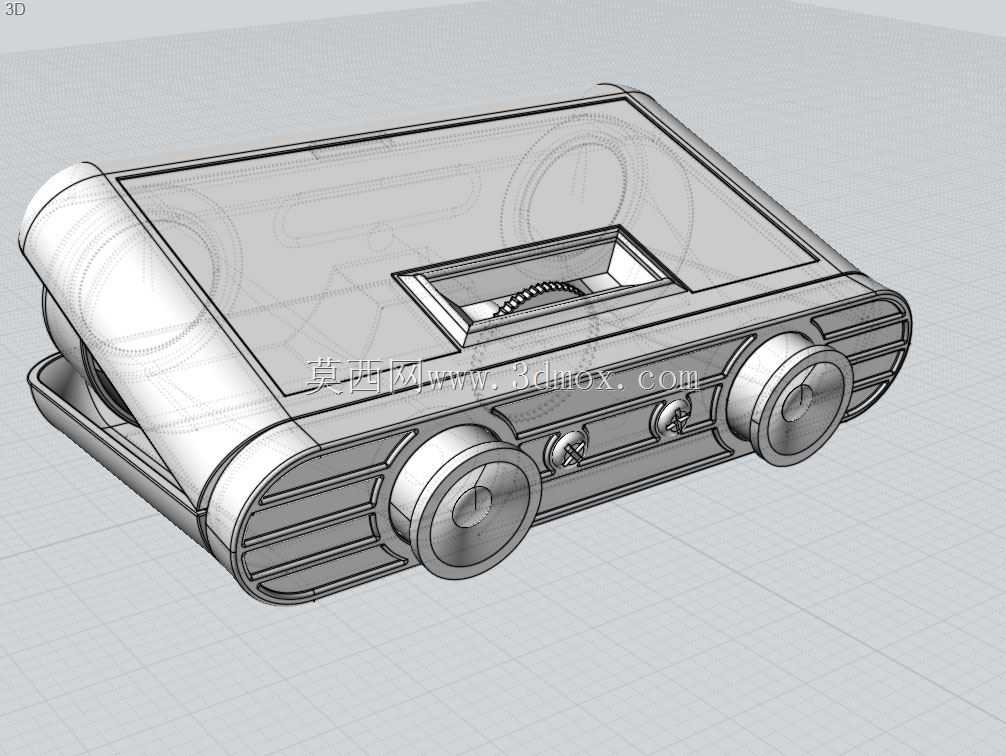

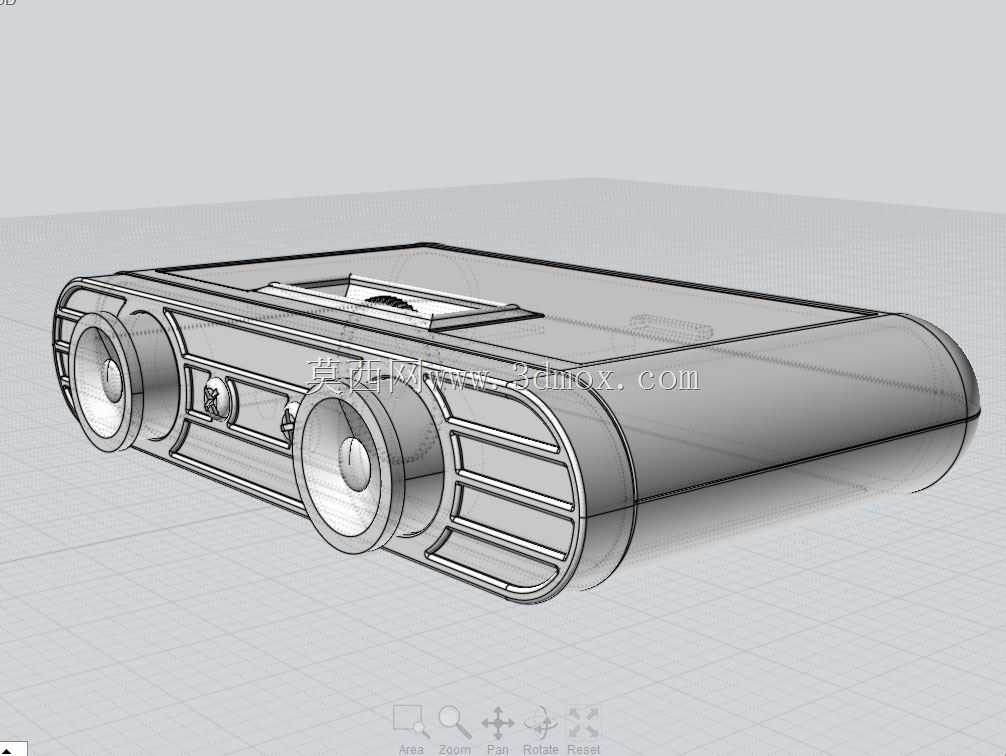

　　外形设计上，模型采用金属质感外壳与深色面板组合，边角做圆润过渡，避免薄型盒体在口袋中勾挂。底部两个圆形调节轮突出于壳体，手指可直接触碰旋转；轮体与壳体之间需要预留转动间隙，建模时应保证轮缘、轴孔和内部齿轮或摩擦轮的同轴关系。上盖折叠后覆盖顶部区域，展开时承担遮光、定位和保护光路的作用，铰链处需控制开合角度，避免过度翻转干涉外壳表面。

　　结构设计思路的核心不是追求复杂零件堆叠，而是在有限厚度内安排两条平行光路。物镜、目镜、棱镜或反射通道的位置必须与外壳内腔一致，折叠盖板不能压入光学元件运动范围。壳体侧壁、内衬和镜片安装槽应分别建立配合面，镜片外圈保留压装或粘接台阶，调焦滑块沿中部导向槽移动，两端调节轮通过轴系带动光学件轴向位移。

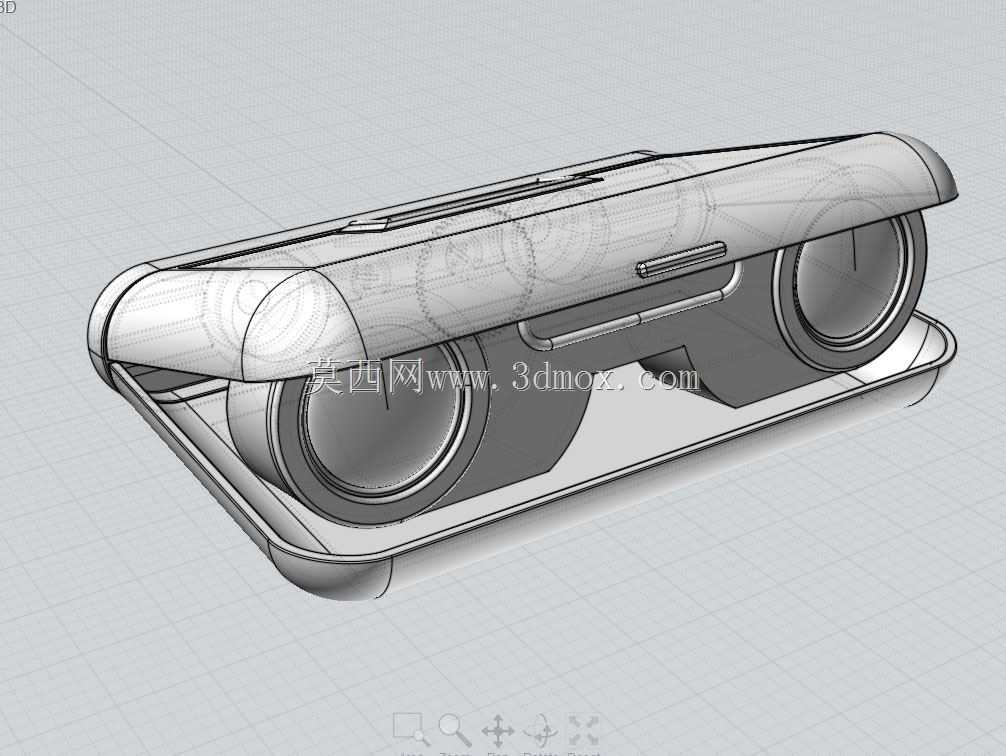

　　安装边界方面，收拢高度主要由底部调节轮外径、壳体壁厚和光学元件最小厚度决定；展开宽度则受目镜间距和上盖旋转半径约束。三维建模时需检查上盖在极限开合位置与壳体、物镜罩之间的间隙，确认调节轮旋转时不与底壳边缘摩擦，同时保证折叠状态下外观面平齐。该模型对薄壳产品、便携光学仪器和道具结构设计具有较好的参考价值，可用于验证折叠机构、外观包覆和人机操作区域的布置。
