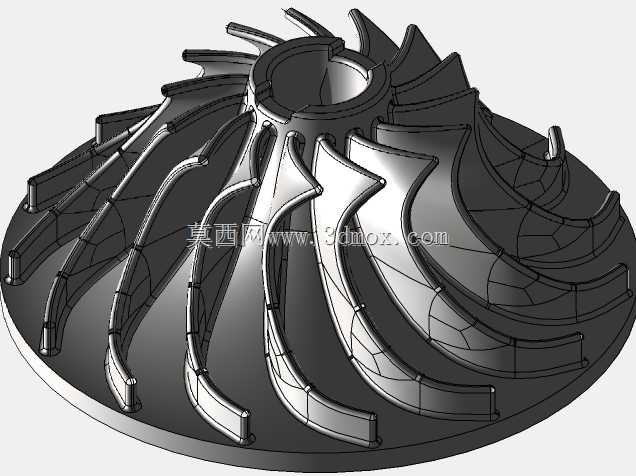

离心式流体增压叶轮三维结构设计

　　这类离心式叶轮是流体增压设备的核心做功部件，广泛应用在通风换气设备、小型涡轮增压器、工业离心风机、流体输送泵等设备中，依靠自身高速旋转时产生的离心力，对进入叶轮流道的流体进行做功，提升流体的压力与动能，完成流体的输送或者增压过程。从结构设计来看，该叶轮采用后弯式长短叶片组合布局，长叶片承担主要的流体导流与做功功能，短叶片布置在相邻长叶片的流道中段位置，能够有效抑制流道内的流体边界层分离，减少叶道内的涡流损失，提升叶轮在宽工况范围内的运行效率，同时降低流体脉动带来的振动与噪声。叶轮中心设置带定位台阶的安装轴孔，轴孔周边做了加厚的轮毂结构设计，能够传递旋转扭矩的同时，保证高速旋转下的结构强度，避免轮毂部位在离心力作用下出现开裂变形；

　　叶片与轮盘、轮盖的连接位置均做了圆角过渡处理，减少应力集中的同时，也能降低流体在转角位置的流动阻力。在安装边界上，叶轮的轴向定位依靠轮毂端面的台阶面与配套轴肩贴合，周向定位可通过平键或者过盈配合实现，设计时需要严格控制叶轮出口直径与配套蜗壳内壁的间隙，间隙过大会导致流体回流损失增加，间隙过小则容易在运行中出现动静部件碰磨，引发设备故障。叶片的型线设计采用空间扭曲构型，从叶轮入口到出口，叶片的安装角按照流体流动规律做连续变化，保证流体在进入叶轮流道时的冲角处于合理范围，减少入口冲击损失，同时让流体在流道内的速度变化更平缓，避免出现局部流速突变引发的流动分离。轮盘采用等强度锥面设计，从轮毂位置到轮盘外缘，厚度逐步减薄，

　　在保证整体结构刚度满足高速旋转强度要求的前提下，尽可能降低叶轮自身的转动惯量，减少设备启动时的扭矩负载，同时降低材料用量。这类叶轮在实际选型应用中，需要匹配对应的转速、流量、压升参数，不同的叶片出口角会直接影响设备的压力特性曲线，后弯叶片的叶轮效率更高、运行稳定区间更宽，适合对运行稳定性要求高的通风、输水场景；在建模过程中，需要重点保证叶片型面的光顺度，相邻叶片的流道截面变化均匀，避免出现局部的凹陷或者凸起，否则会在实际运行中引发局部涡流，不仅降低设备运行效率，还可能产生异常的气动噪声。
