小型轮式设备集成式转向驱动模块结构

　　该转向驱动模块主要面向小型轮式移动作业平台、竞赛类机器人底盘、轻量化巡检设备的轮边动力集成场景，解决传统分体式转向与驱动结构占用空间大、装配同轴度难保证、左右零件通用性差的实际工程问题。模块采用对称式结构设计思路，整体框架左右完全对称，无需区分左侧与右侧安装位，可直接在底盘两侧通用装配，大幅减少加工件的品类数量，降低生产备料与装配调试的复杂度，同时也方便后期运维时的备件替换。

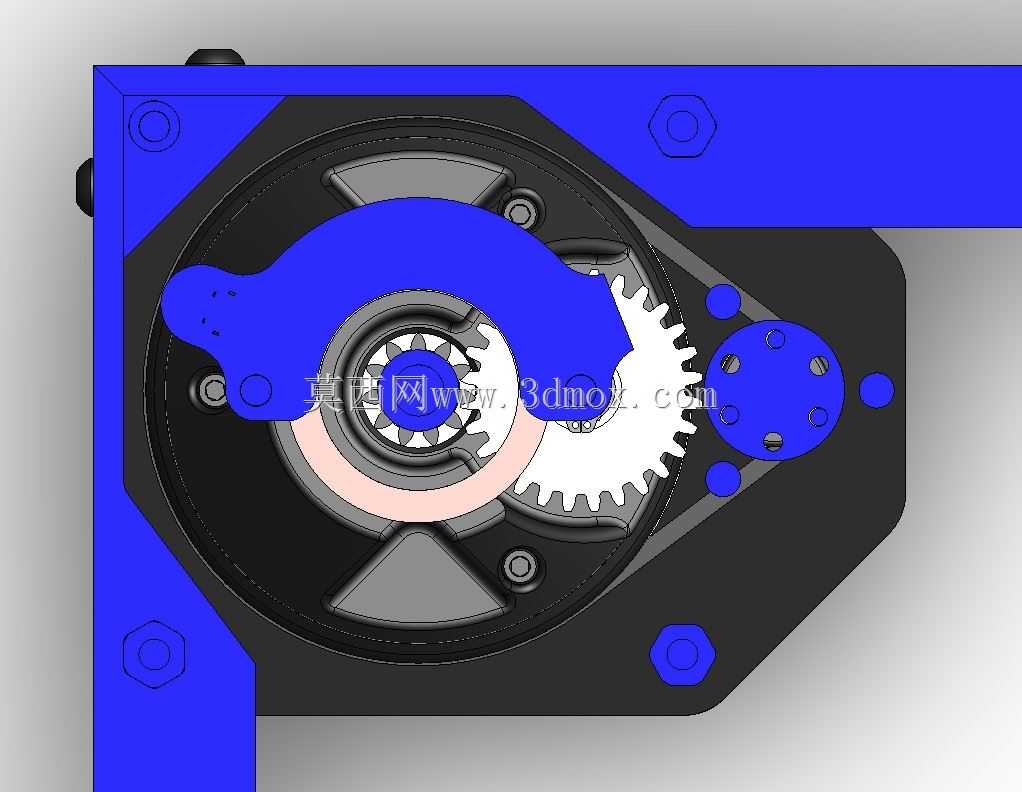

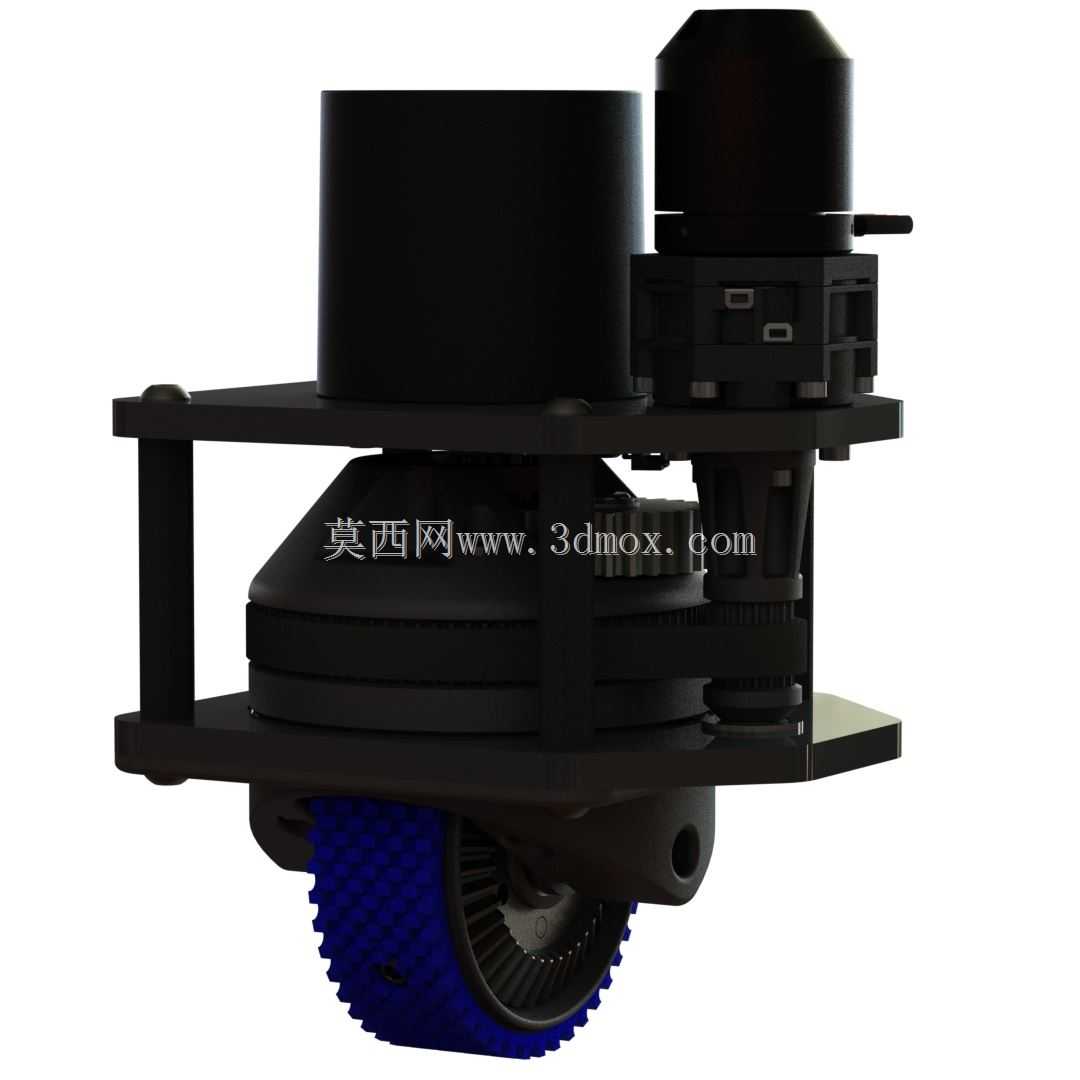

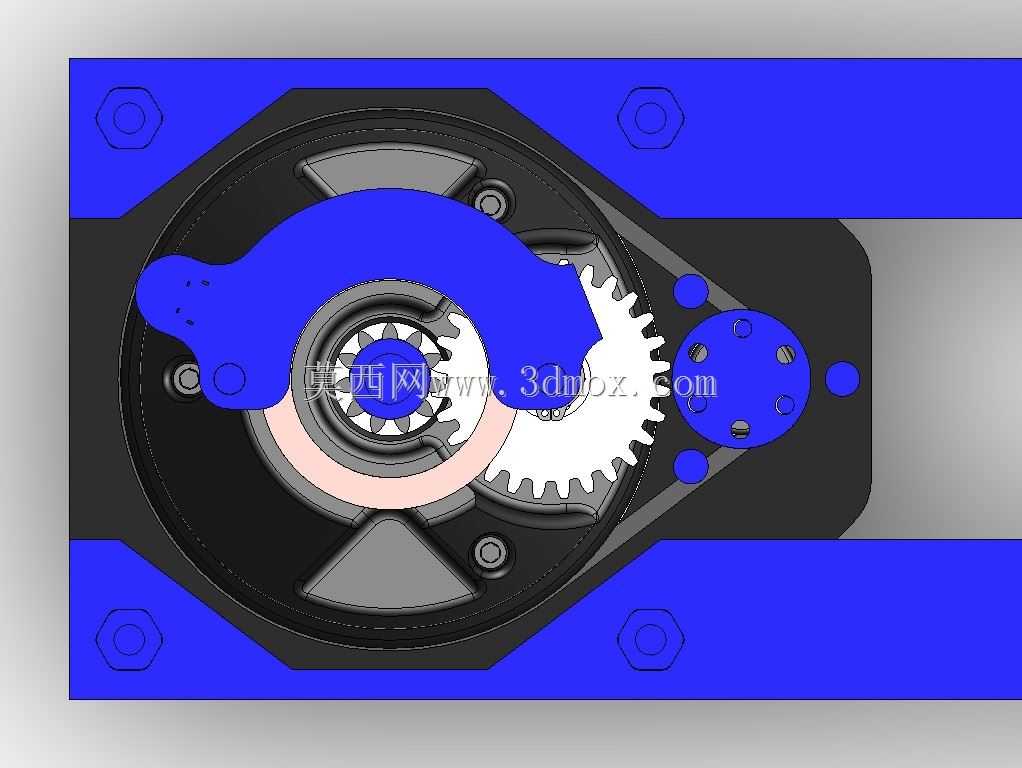

　　传动链路采用多级减速组合方案，输入端集成单级超行星齿轮箱作为第一级减速，在有限的径向空间内实现大减速比的动力传递，有效压缩模块整体的尺寸与重量；后续搭配同步带传动级完成动力的二级传递，可根据实际负载与速度需求，灵活调整带轮配比实现不同总减速比的适配，满足不同轮径、不同运行速度要求的底盘配置需求。转向功能与驱动功能采用同轴集成布局，转向动力与驱动动力输出轴线重合，避免了偏置布局带来的转向干涉问题，转向位置可通过外接编码器实现闭环位置反馈，支持本地点位控制与定位锁定，满足底盘精准转向、差速辅助的控制需求。

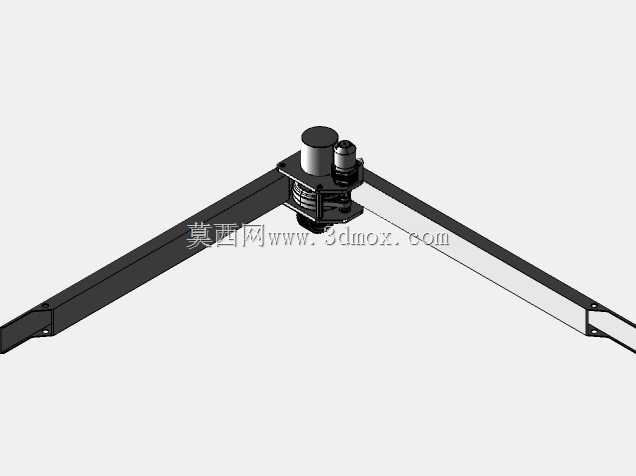

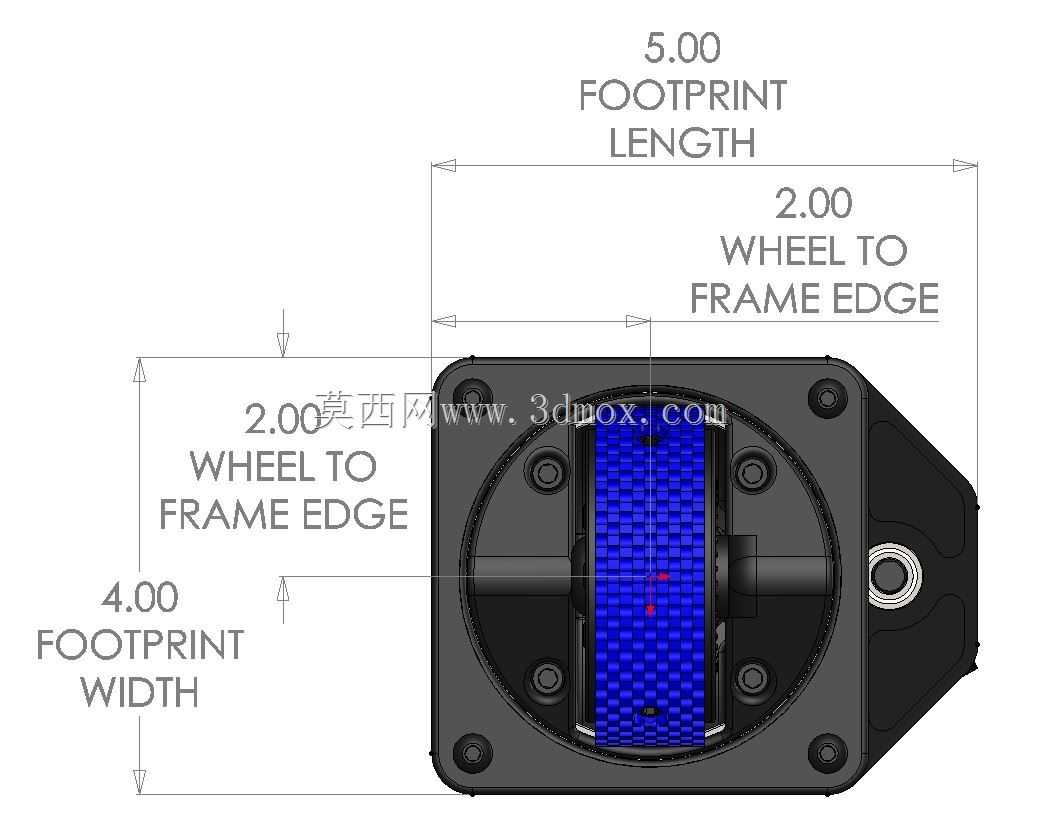

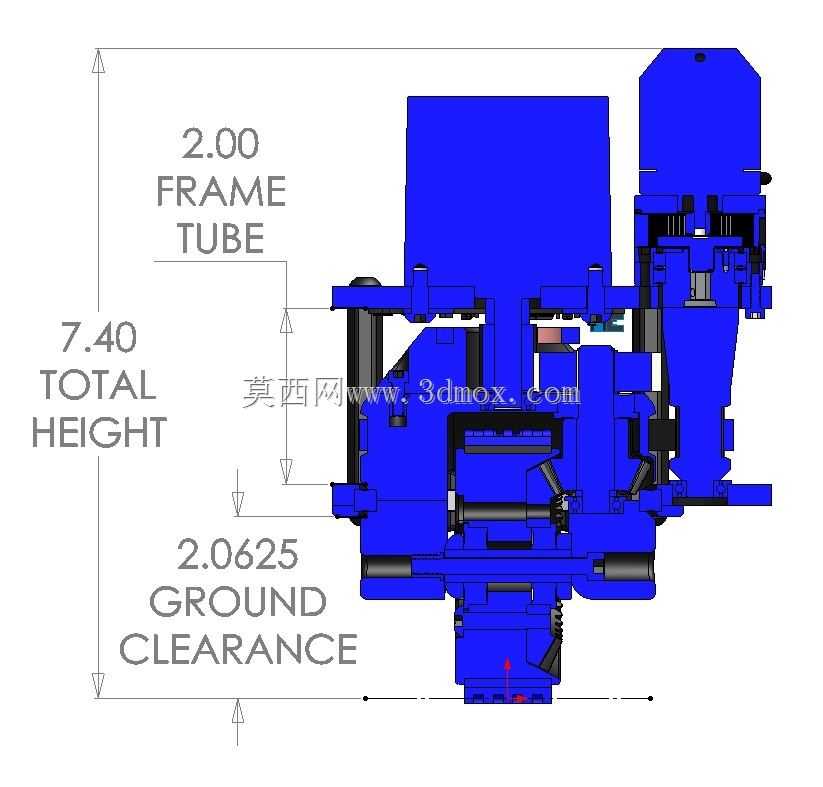

　　从安装边界来看，模块主体框架的安装面做了标准化的孔位设计，可直接适配标准框架型材或定制的保险杠式安装梁，整体安装高度可根据底盘离地间隙需求选择正装或倒装配置，倒装时驱动电机翻转布置、转向电机降低安装位，可适配更低的底盘安装高度要求，适配不同离地间隙的移动平台设计。模块的轮轴安装位预留了标准的轮毂连接接口，可直接适配对应规格的车轮，无需额外设计转接法兰。

　　结构细节上，所有承力部位均做了壁厚加强处理，齿轮箱安装位设置了定位止口，保证传动部件的同轴度，减少高速运转时的振动与噪音；框架边缘做了倒角处理，避免装配时的锐边划伤，同时预留了走线槽位，方便动力线与编码器信号线的规整布置，避免线缆随转向运动发生缠绕磨损。整体结构在保证结构强度的前提下，尽可能去除非承力区域的材料，实现轻量化设计，降低轮下簧载质量，提升移动平台的运行稳定性。
