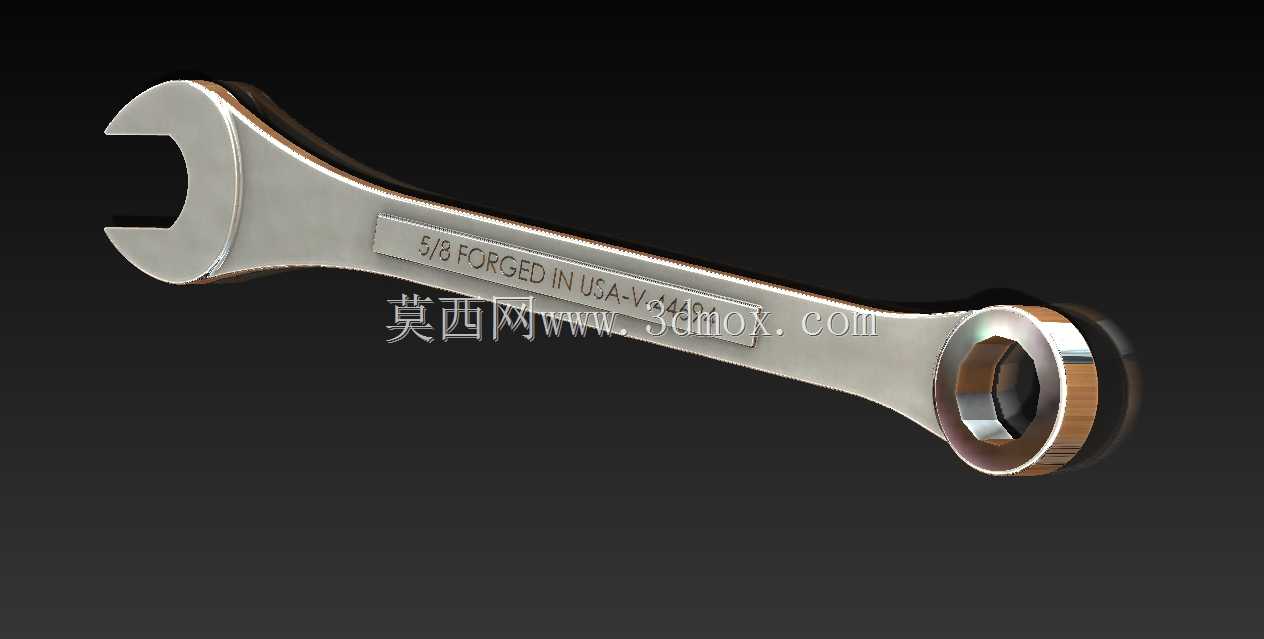

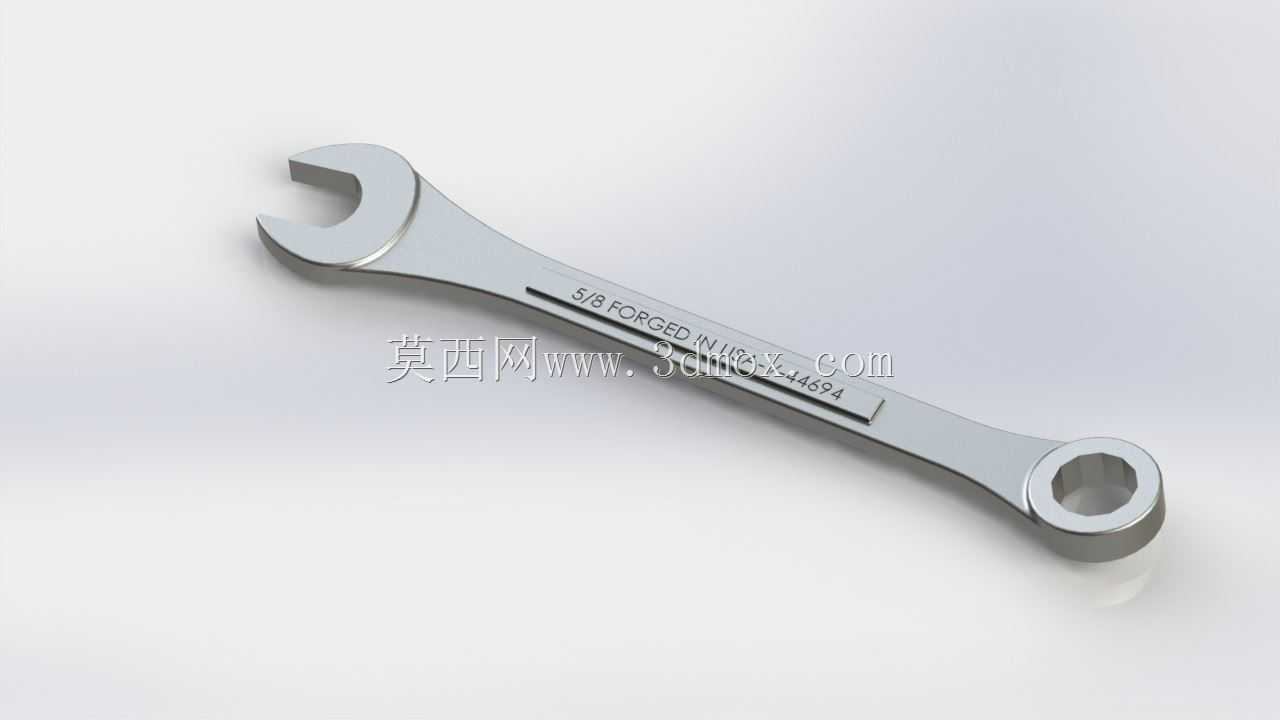

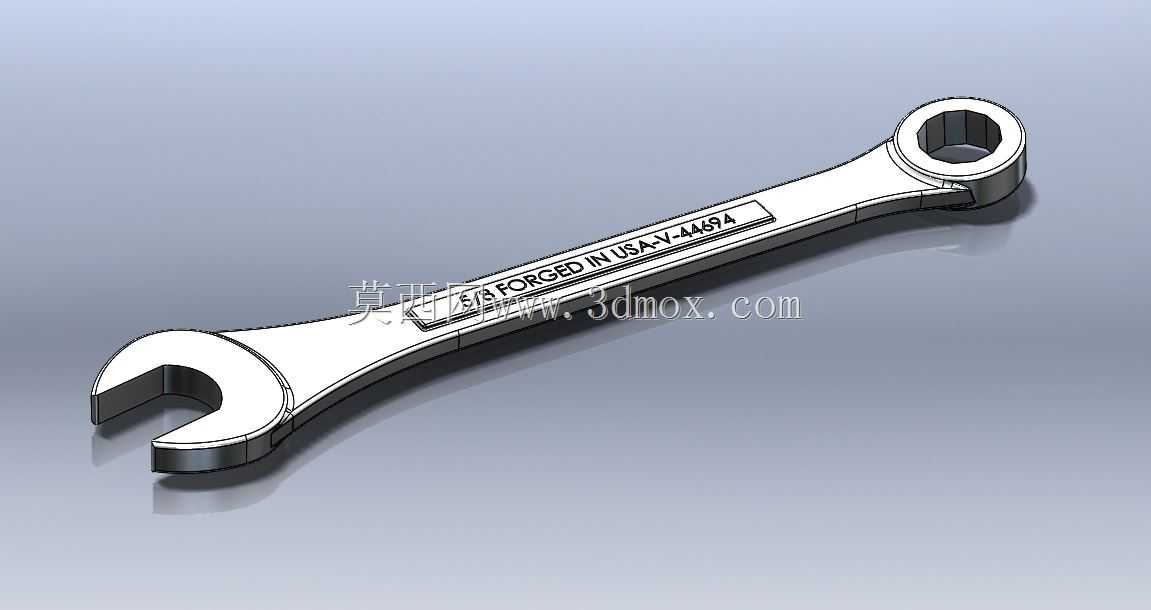

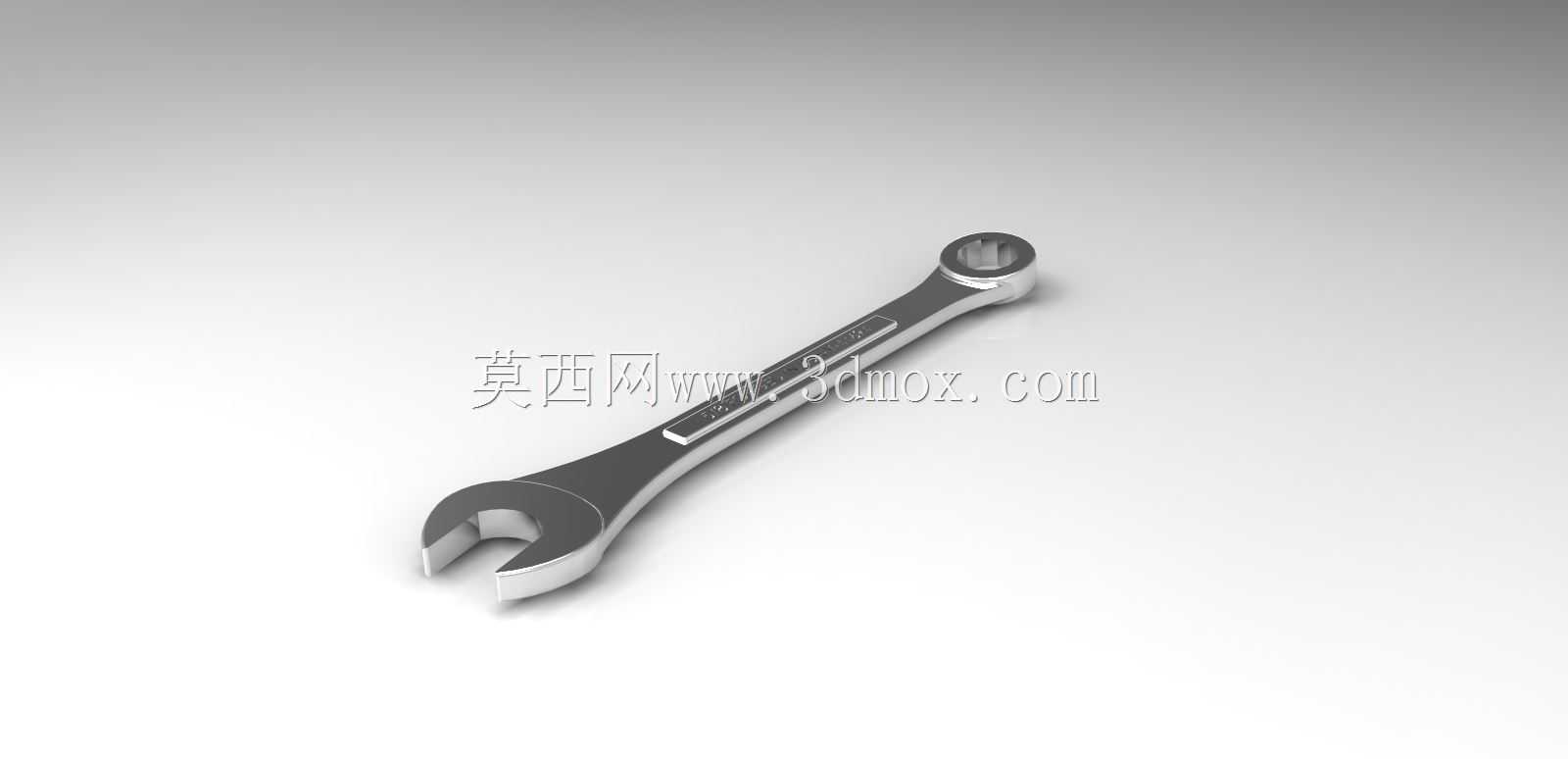

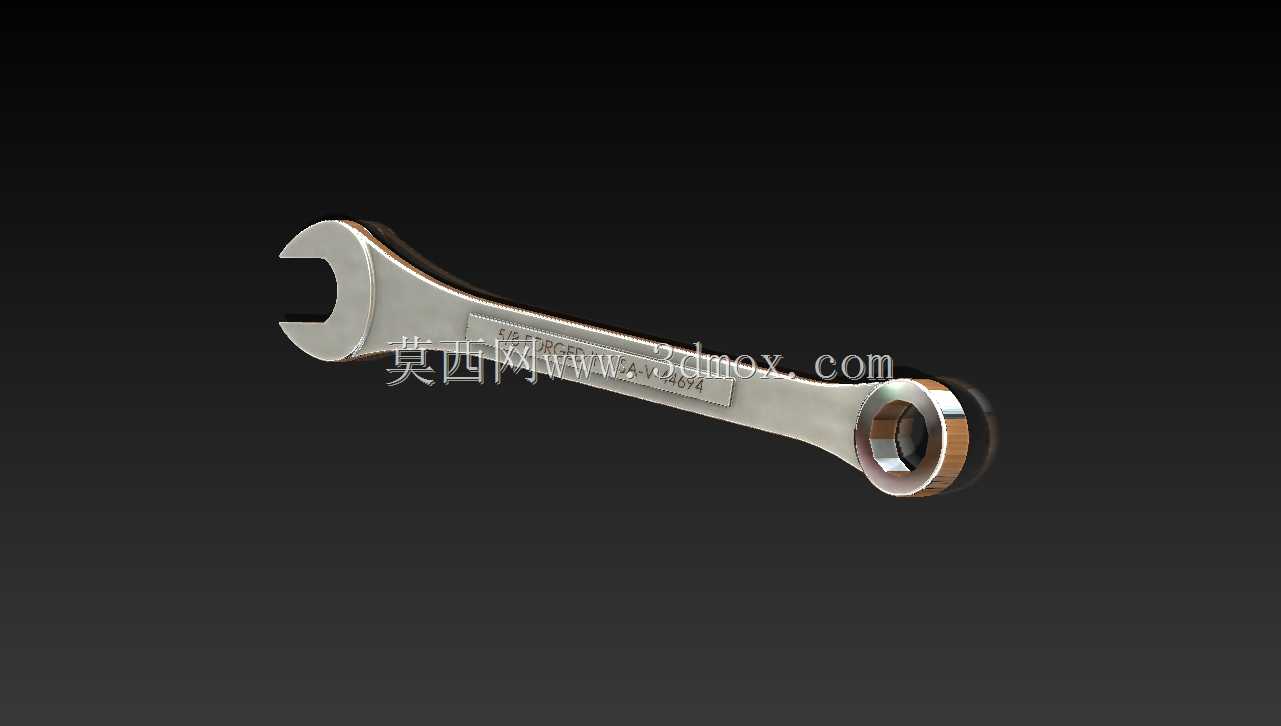

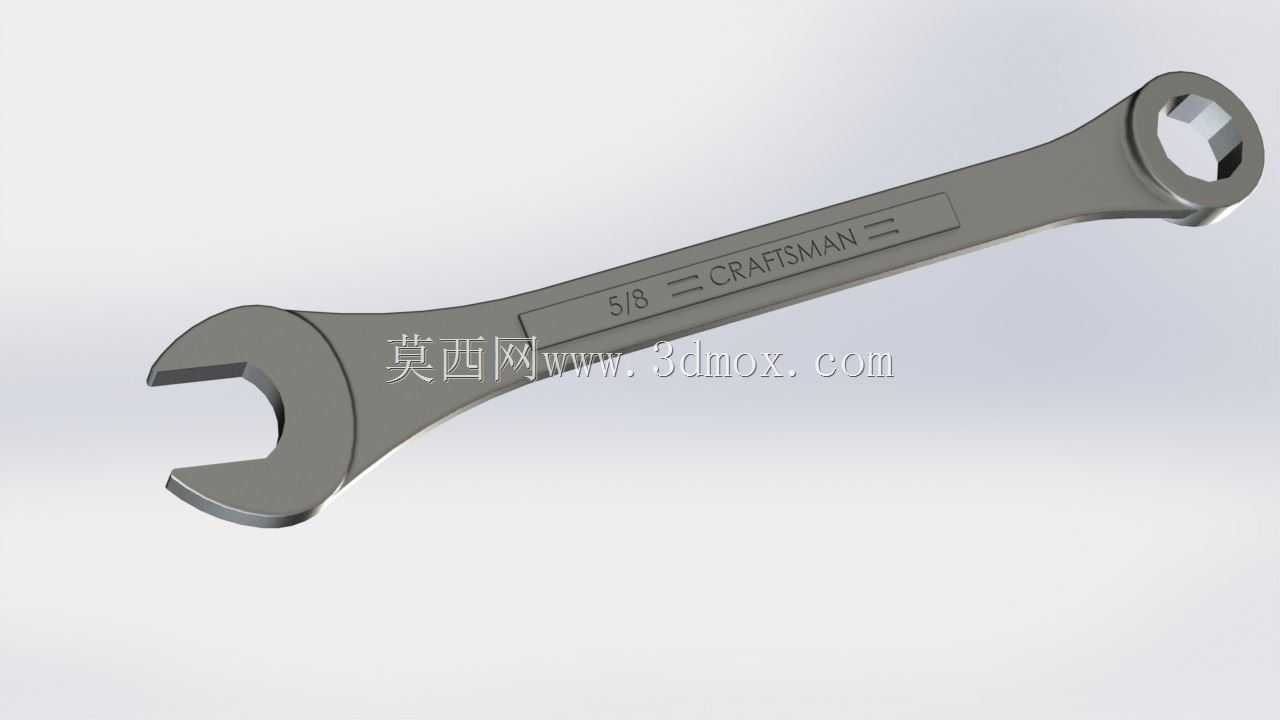

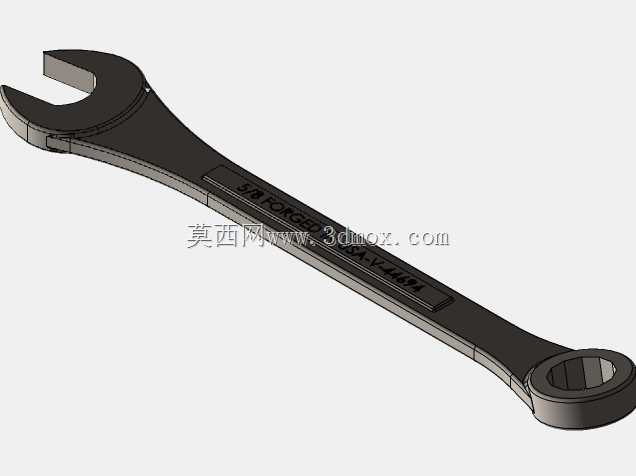

5/8英寸两用开口梅花扳手结构设计

　　这款5/8英寸规格的两用扳手，是设备运维、机械装配场景中极为常用的手动紧固工具，整合了开口扳手与梅花扳手的双重功能，单支工具即可覆盖不同操作空间下的螺栓拆装需求，无需频繁更换工具，能有效提升现场作业效率。开口端采用15°偏移角设计，在管路排布密集、设备边角等操作空间受限的场景下，可通过翻转扳手实现小角度往复拧动，适配狭窄空间内的螺栓操作，开口的受力面经过结构优化，与螺栓六角头的两个平行面完全贴合，拧紧过程中受力均匀，可减少螺栓棱角打滑磨损的概率，避免对紧固件造成不可逆损伤。梅花端为十二角孔结构，相比六角结构能提供更多啮合点位，每次扳动仅需30°转角即可重新对位，在操作空间极小、无法实现大角度转动的工况下优势明显，

　　同时梅花端的环形结构可完全包裹螺栓六角头，受力分布在整个六角头的六个接触面，能承受更大的拧紧力矩，不易出现滑脱、崩口问题，适合大扭矩紧固、螺栓锈蚀后拆卸等受力较大的作业场景。整体采用一体化锻造的平直杆身设计，杆身截面经过力学优化，在保证整体强度、满足额定拧紧力矩下抗形变要求的同时，尽可能控制工具自重，降低长时间手持作业的疲劳感；杆身表面做了防锈处理，可适应车间多油污、潮湿的复杂作业环境，延长工具使用寿命。从设计边界来看，该扳手适配5/8英寸规格的英制六角头螺栓、螺母，开口端与梅花端的对边尺寸严格匹配对应螺栓的标准公差范围，啮合间隙控制在合理区间，既保证能顺利套入螺栓头，又不会因间隙过大造成受力偏载；杆身长度经过力矩匹配设计，

　　对应常规手动拧紧的力矩需求，普通成年男性单手施加作用力即可达到该规格螺栓推荐的拧紧力矩，无需额外加接延长杆，避免过载造成扳手断裂或螺栓拉伸失效。在实际应用中，这类两用扳手广泛覆盖机械设备装配线、汽修维保、五金维修、家用拆装等多个场景，相比单功能扳手能减少工具携带数量，是工装工具包、设备随机配套工具的常规选型；建模过程中严格遵循手动扳手的相关尺寸规范，对开口端的倒角、梅花端的导入角、杆身的过渡圆角都做了细节还原，导入角设计可让扳手快速对准套入螺栓头，即使在视线受阻的盲操作场景下也能顺利对位，过渡圆角则能消除应力集中点，避免大扭矩下杆身出现应力断裂问题。
