入耳式有线耳机外观结构三维设计

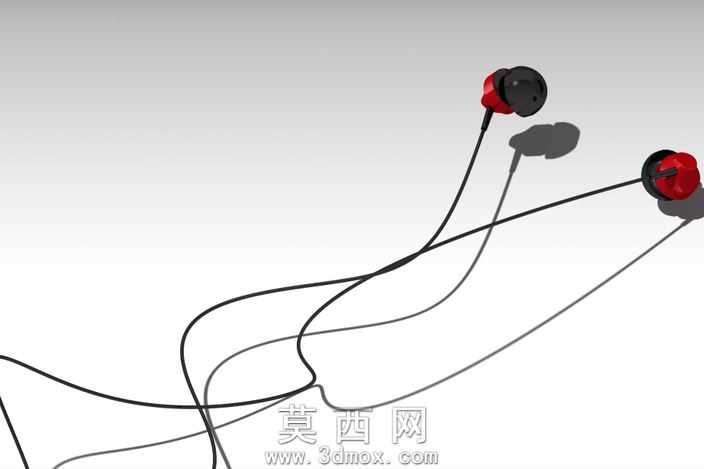

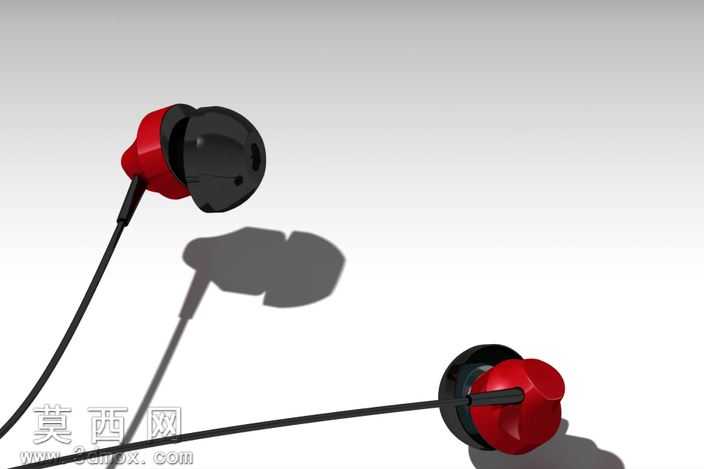

本款入耳式有线耳机的三维设计，围绕日常随身音频使用场景展开，建模阶段先通过轮廓草绘确定耳机腔体的人体工学弧度，参考人耳耳道的贴合角度，将前腔出声管的倾斜角度设置为12度，保证佩戴时的贴合度与稳固性，避免日常使用中滑落。建模过程中对耳机外壳做了分件处理，分为前盖、后盖、出声嘴三个独立结构件，预留了内部扬声器单元、走线槽的装配空间，壳体壁厚统一设置为1.2mm，兼顾注塑成型的工艺可行性与成品的轻量化表现。材质渲染部分，耳机外壳采用双色撞色设计，前腔出声侧为高光亮面黑色ABS材质，后盖部分为哑光磨砂红色PC材质，表面添加细微的颗粒质感模拟真实注塑件的触感，耳机线采用黑色哑光TPE软胶材质，添加轻微的表面纹理模拟线材的防滑触感，渲染时通过三点布光突出壳体的曲面弧度，在浅灰色背景下投射柔和的阴影，还原产品的真实质感。结构设计上，耳机尾部的线材出线位置做了锥形防弯折结构，加长了应力释放段，能够减少日常使用中线材弯折断裂的风险，出声嘴位置预留了硅胶耳塞套的装配卡槽，卡槽深度设置为1.5mm，保证耳塞套安装后的牢固度，同时不会过度挤压耳道。整体设计在保证外观辨识度的同时，兼顾了量产装配的合理性，所有结构件的拔模角度统一设置为1.5度，避免注塑生产中出现粘模问题，内部腔体的空间预留充分，能够容纳常规的10mm动圈扬声器单元，满足基础的音频发声需求，外观曲面过渡顺滑，没有尖锐棱角，提升佩戴时的舒适度。
