自行车传动用滚动轴承三维结构设计

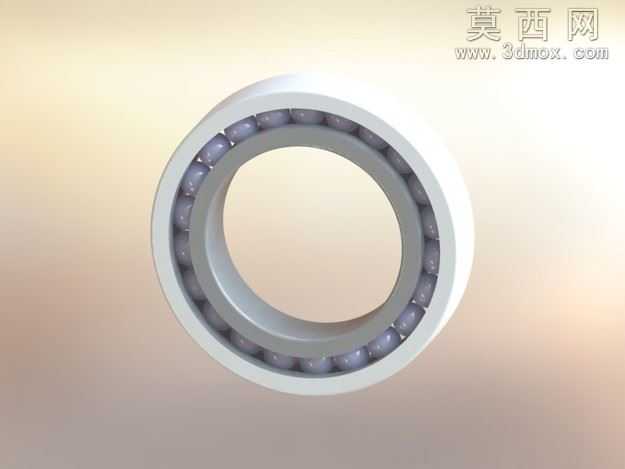

本作品为适配自行车传动系统的滚动轴承三维模型，采用Pro/Engineer Wildfire4.0完成全参数化建模与渲染工作。建模阶段首先基于滚动轴承的通用设计规范，确定内圈、外圈、滚动体、保持架四大核心部件的尺寸参数，内圈与外圈采用同轴回转体建模逻辑，通过旋转特征生成基础轮廓后，对滚道位置进行精准的曲面切削，保证滚道曲率与滚动体的球面曲率完全匹配，避免后续装配出现干涉问题。滚动体采用球形实体建模，按照圆周阵列规则均匀排布于内外圈滚道之间，阵列角度严格按照轴承承载需求计算，确保受力分布均匀。保持架采用兜孔式结构设计，通过拉伸与切除特征完成单个兜孔的建模后，同样采用圆周阵列完成整体结构，兜孔与滚动体之间预留合理的装配间隙，模拟真实轴承的活动余量。材质渲染阶段，内外圈与滚动体赋予高铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原轴承钢表面的哑光金属质感与细微的磨削纹理；保持架赋予冲压钢板材质，适当降低反射率以区分于滚动体部件，整体渲染采用柔和的侧方打光方案，清晰呈现轴承各部件的结构层次与装配关系。设计思路围绕自行车传动场景的使用需求展开，针对自行车传动系统转速适中、径向载荷为主的工况，优化了滚动体的数量与滚道的接触角度，在保证承载能力的前提下尽可能降低轴承的转动阻力，模型的所有装配关系完全还原真实轴承的配合逻辑，可直接用于后续的装配模拟、运动仿真以及工程图纸的导出工作，能够为自行车传动系统的相关设计提供直观的三维参考。
