单级小推力3D打印火箭结构设计

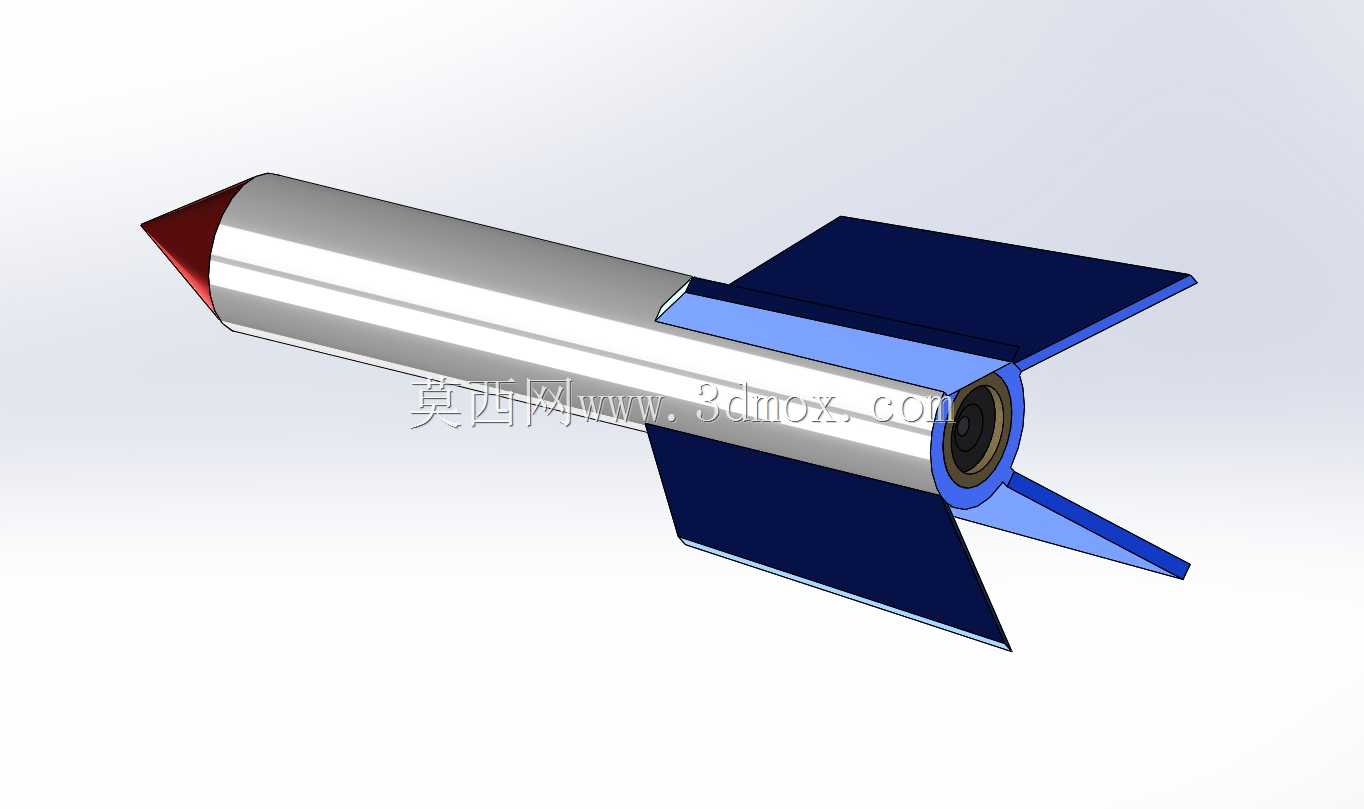

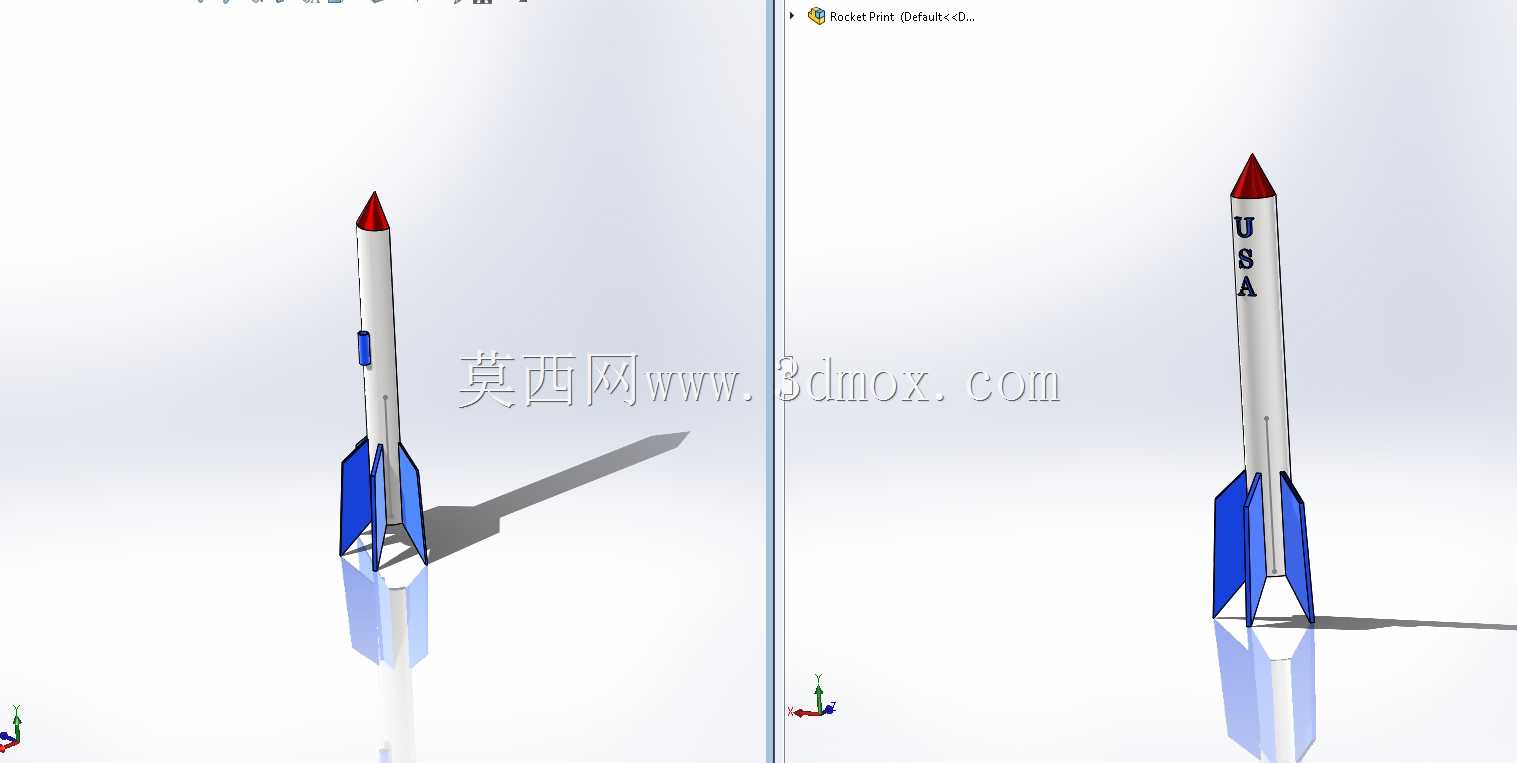

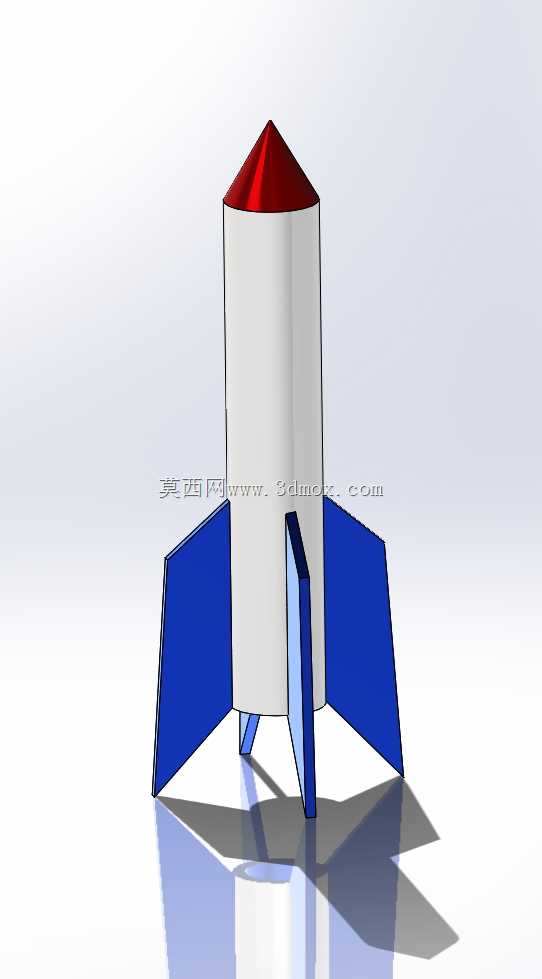

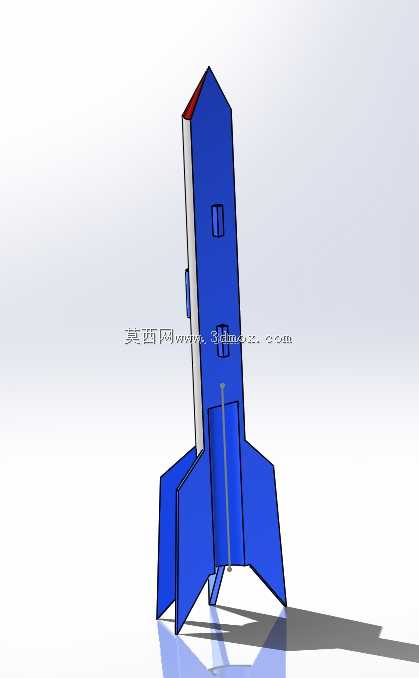

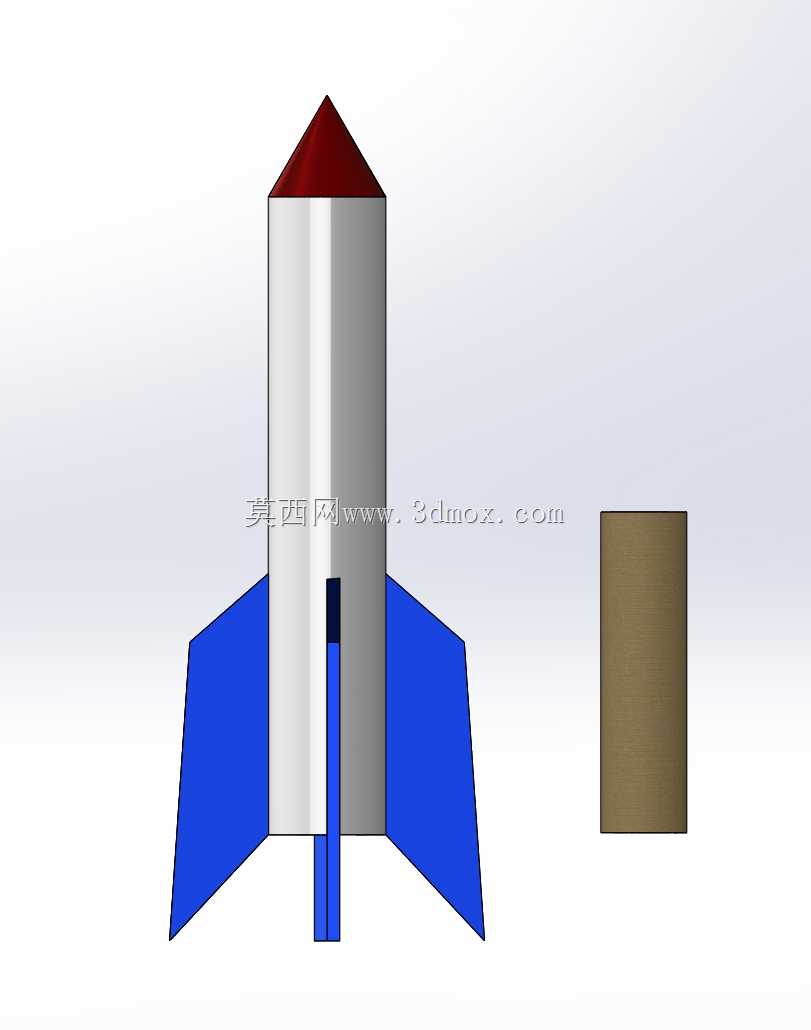

　　这款3D打印火箭结构主要面向青少年航空航天科普实践、小型模型火箭赛事验证以及基础空气动力学教学场景使用，整体采用单级固体动力构型，适配常规 Estes 1.4s 级别单级火箭发动机，对应 Avio Classe K1 AS/MF 型号动力单元的安装接口做了适配性设计，无需额外修改即可完成动力段的快速装配。从结构设计逻辑来看，箭体主体采用等直径圆柱段构型，头部采用圆锥整流罩设计，锥角经过反复验算，能够在亚音速飞行阶段有效降低头部激波阻力，同时整流罩与箭体主体采用卡扣式连接，无需额外紧固件即可完成拆装，方便回收后检查内部动力单元状态、更换延时开伞组件。箭体下部共设置四片对称分布的梯形尾翼，尾翼与箭体连接位置做了加厚过渡处理，

　　避免3D打印过程中出现层间剥离问题，同时尾翼的后掠角经过调整，能够在飞行过程中提供足够的稳定力矩，保证火箭起飞后沿轴向稳定爬升，不会出现偏航、滚转失控的问题。考虑到3D打印件的重心分布特性，设计阶段特意在箭体头部预留了配重贴纸的粘贴区域，同时在箭体中下部设置了午餐控制杆安装位，通过调整配重位置与控制杆的伸出长度，能够灵活调整整箭的压心与重心相对位置，保证静稳定度处于合理区间，避免飞行过程中出现姿态失稳。安装边界方面，箭体直径适配常规模型火箭发射导轨的卡槽尺寸，尾翼外缘不会与发射导轨产生干涉，发动机安装舱的内径与长度完全匹配对应型号动力单元的外形尺寸，安装后不会出现轴向窜动问题，尾喷口位置预留了足够的排气间隙，

　　不会出现高温燃气灼烧箭体结构的问题。针对3D打印工艺的特性，所有结构件均做了壁厚优化，在保证结构强度满足发射过载要求的前提下尽可能降低打印耗材用量，同时所有棱角位置均做了圆角过渡处理，避免打印过程中出现应力集中导致的部件开裂，也能避免组装、回收过程中划伤操作人员。锁止插件的设置进一步提升了各部件连接的可靠性，即使在开伞冲击、落地撞击的工况下，也不会出现箭体解体、部件脱落的问题，能够满足多次重复发射使用的需求。
