带安装底座的斜支撑铰接支座结构

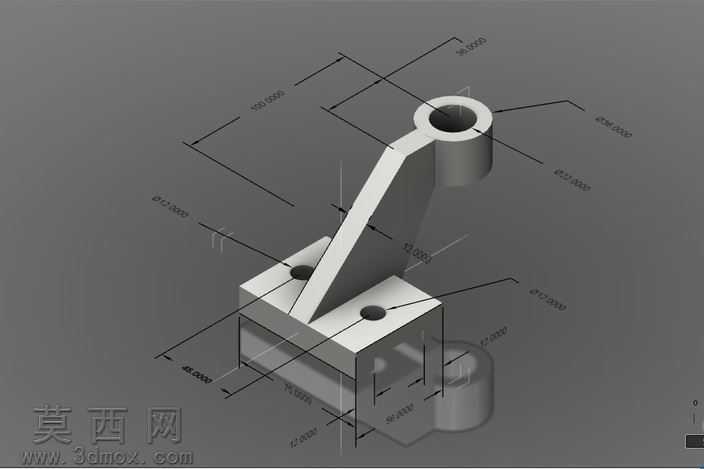

该三维模型采用Autodesk Inventor完成参数化建模，整体为一体式斜支撑铰接支座结构，建模过程中先以二维草图绘制底部矩形安装底座的轮廓，标注底座的长宽尺寸、两个安装通孔的中心距与孔径参数，通过拉伸命令生成底座实体，底座底部设置有下沉式定位槽，用于安装时的快速对位，避免装配偏移。随后绘制斜向支撑臂的引导路径，采用带拔模斜度的拉伸特征生成支撑臂主体，支撑臂与底座连接处做了大圆角过渡处理，通过圆角特征优化应力集中区域，提升构件的整体结构强度，避免受力时出现应力断裂问题。支撑臂顶端的铰接套筒部分，先绘制圆形截面草图，通过同轴拉伸生成套筒实体，再对套筒内孔做同轴切除，生成铰接配合的通孔，套筒外圆与支撑臂的连接处同样做了渐变圆角过渡，保证结构衔接的顺滑性。建模完成后对模型进行材质赋予，整体采用45号钢材质参数，设置金属哑光质感，调整粗糙度参数模拟真实机加工零件的表面效果，同时添加工程标注图层，将各部分的关键尺寸以三维标注的形式附着在模型对应位置，直观呈现各结构的尺寸参数与公差要求。该结构设计主要用于机械设备中需要铰接活动的支撑部位，底部双安装孔可通过螺栓完成与安装基面的固定，顶端套筒可穿装铰接轴实现与活动部件的转动连接，斜向支撑的结构形式可在保证支撑强度的同时减少材料占用，整体结构紧凑，受力路径清晰，可直接用于工程装配模拟、有限元受力分析以及后续的机加工生产参考，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整各部分尺寸参数，适配不同的载荷与安装场景。
