可口可乐联名款不锈钢带柄马克杯结构设计

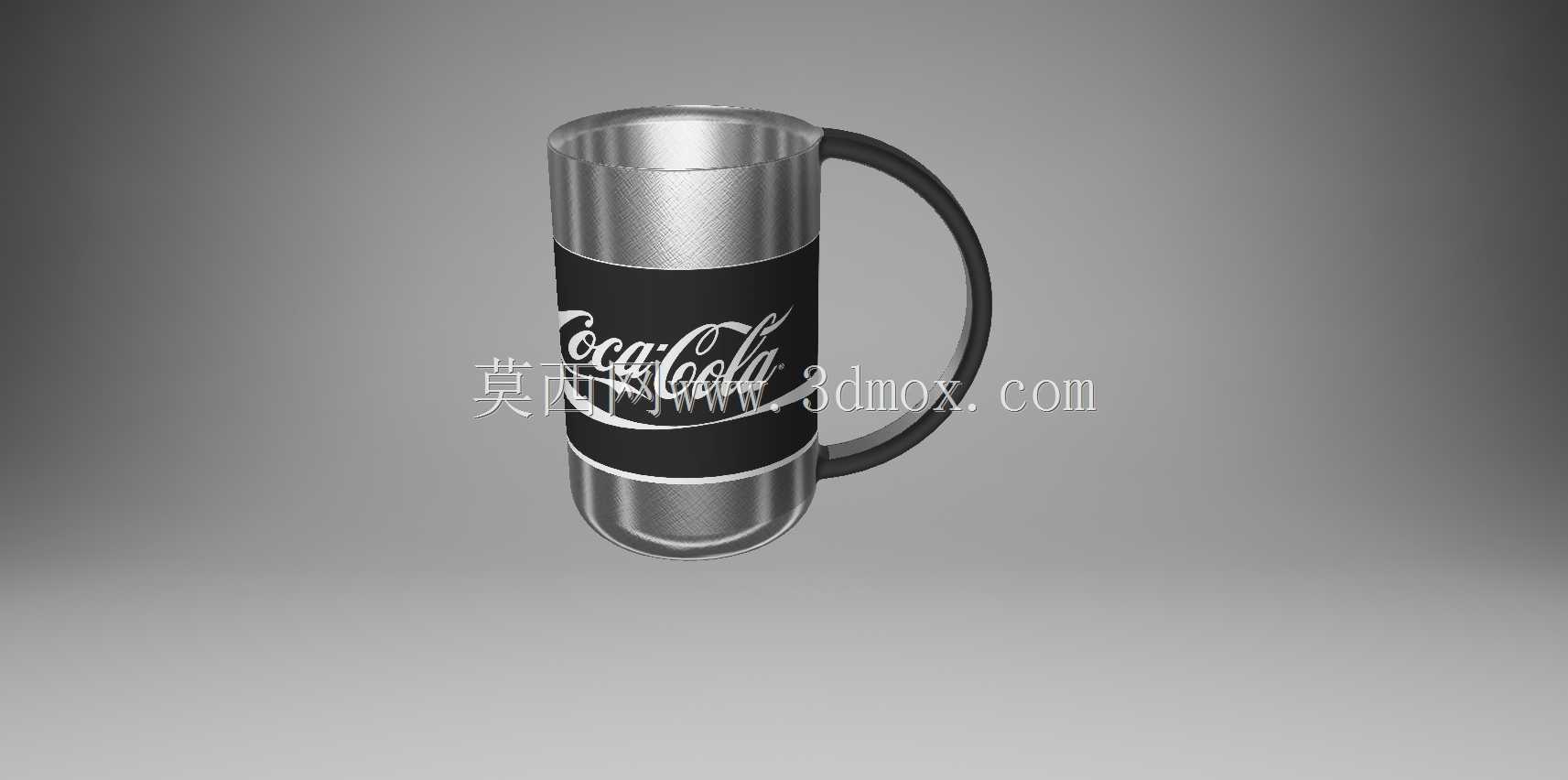

　　这款带柄金属饮水杯的结构设计，首先围绕日常握持使用的人机需求展开，杯身采用直筒型薄壁回转体结构，整体壁厚控制在1.2mm，既保证金属材质的结构刚性，避免日常握持、放置时出现形变凹陷，又能控制整体自重，单手握持时不会产生过重的负重感。杯身中段设置一圈黑色防滑包覆层，表面印刷品牌标识，该包覆层采用软质贴合设计，与金属杯身之间预留0.1mm的过盈配合量，装配时通过热套工艺完成固定，日常使用中不会出现包覆层移位、脱落的问题，同时能隔绝杯内盛装饮品的温度，避免盛装热饮时杯身外壁温度过高造成烫伤，盛装冰饮时也能减少外壁凝露打湿桌面的情况。

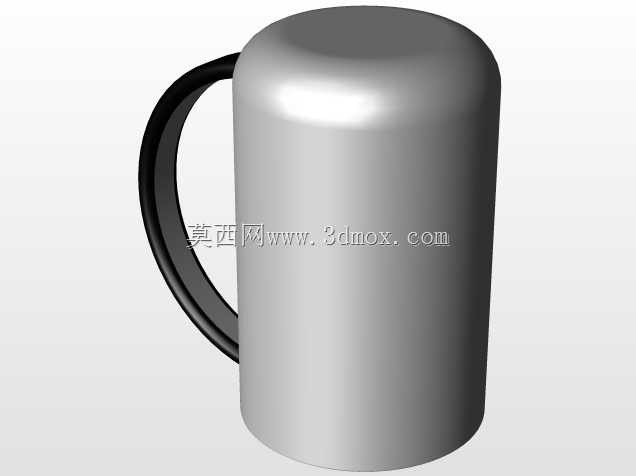

　　杯侧的C型把手采用与杯身同材质的金属弯折成型，把手与杯身的连接位置设置在杯身总高度的1/4与3/4处，两个连接焊点做圆弧过渡处理，没有尖锐棱角，握持时把手与杯身之间预留35mm的握持间隙，成年男性手掌可轻松穿入，握持发力时受力点均匀分布在掌心与指节位置，长时间持握也不会产生硌手的不适感。杯口位置做卷边钝化处理，卷边半径0.8mm，接触唇部时触感顺滑，不会出现锋利边缘划伤的风险，杯底位置设置一圈1.5mm高度的凸台结构，放置在桌面时杯底主体与桌面之间预留微小间隙，既可以避免杯底与桌面硬接触产生磨损划痕，也能提升放置时的稳定性，轻微外力碰撞下不易出现滑移倾倒。

　　从实际应用场景来看，该款水杯可适配日常居家饮水、办公场景冲泡饮品、户外短途出行携带等多种使用场景，杯身内部做镜面抛光处理，表面粗糙度达到Ra0.8，日常清洗时不易残留茶渍、咖啡渍，不会因为长期使用出现内壁挂污、难以清理的问题。设计过程中针对杯身与把手的连接强度做了专项校核，在满杯盛装1L液体的状态下，把手连接位置的应力集中系数控制在1.2以内，长期反复握持承重也不会出现焊点开裂、把手脱落的失效问题。杯身的直筒结构也适配常规车载杯架的尺寸边界，外径尺寸控制在75mm，可放入多数家用轿车、SUV的前排杯架中，日常通勤携带时放置稳固，不会因为车辆行驶颠簸出现倾洒。整体结构没有多余的复杂异形构件，生产加工时可通过板材卷圆、焊接、表面处理的常规五金加工工艺完成量产，加工工艺性良好，不需要开发特殊的成型模具，能够有效控制生产制造成本，适配批量商业化生产的需求。
