小型手动墙面抹灰作业工具结构设计

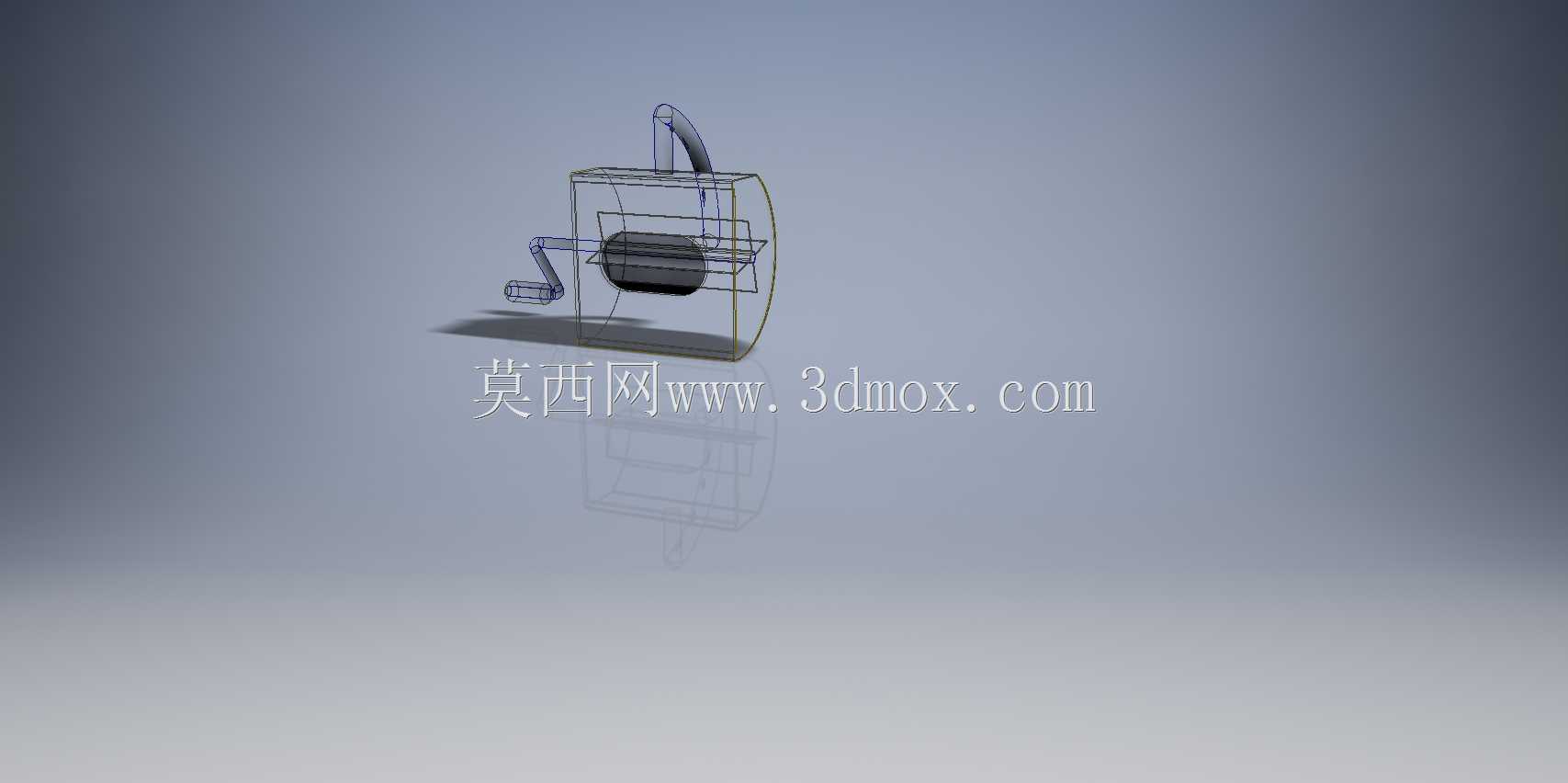

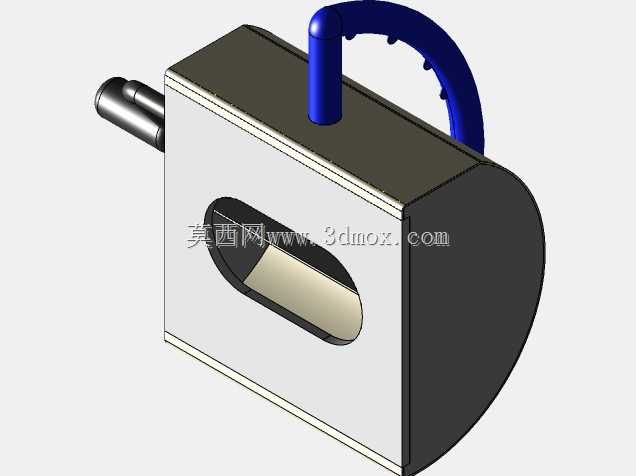

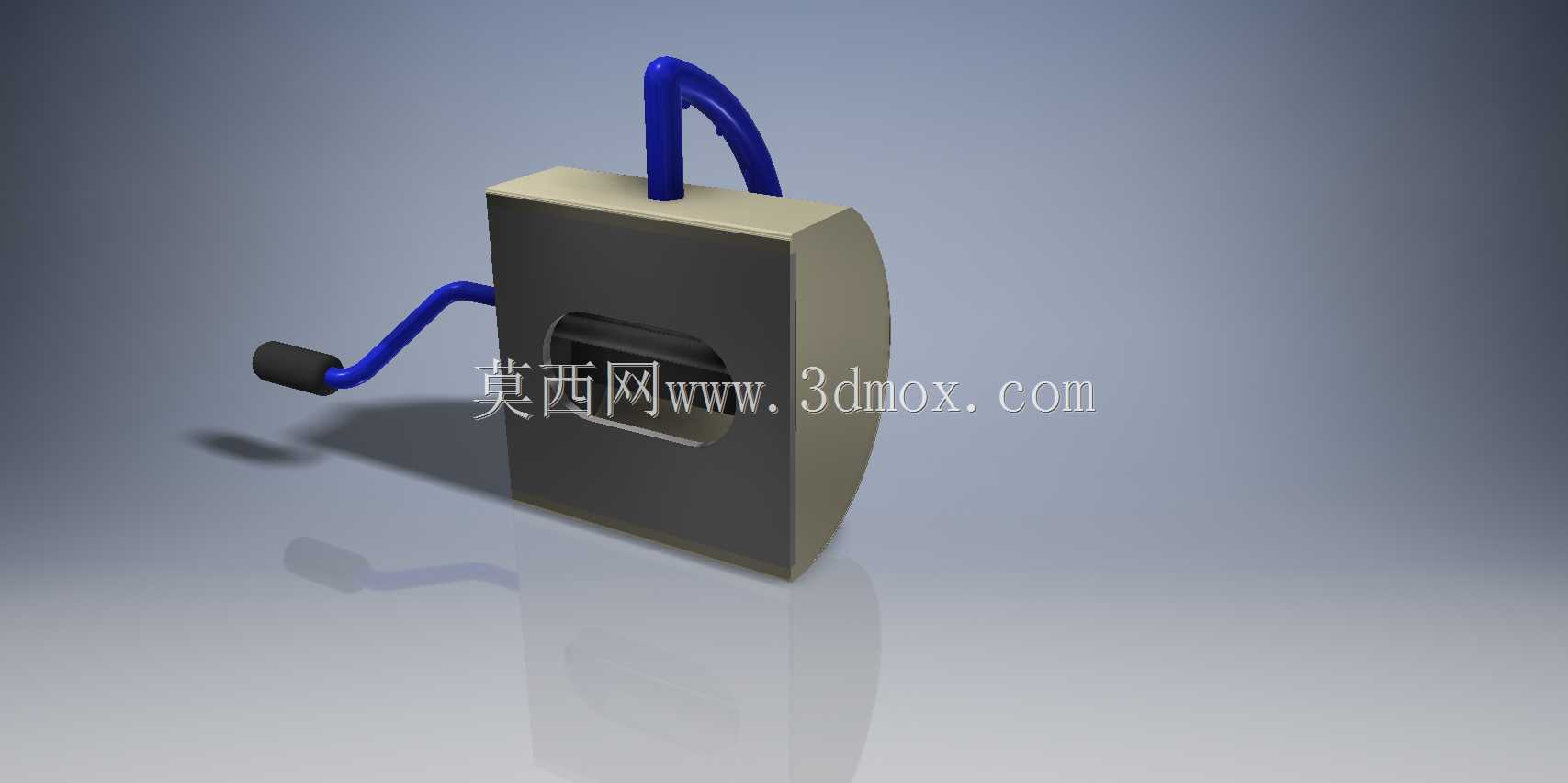

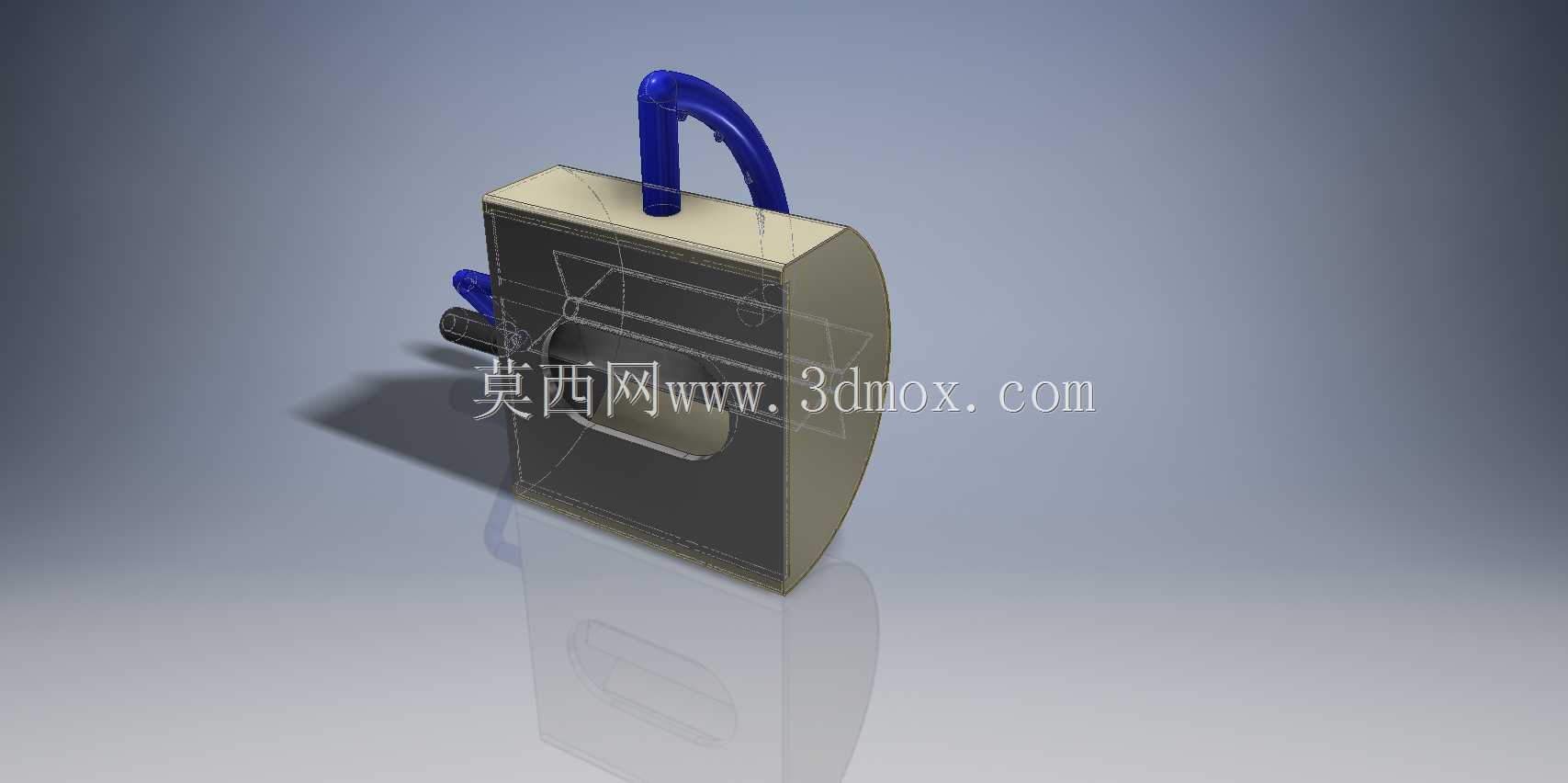

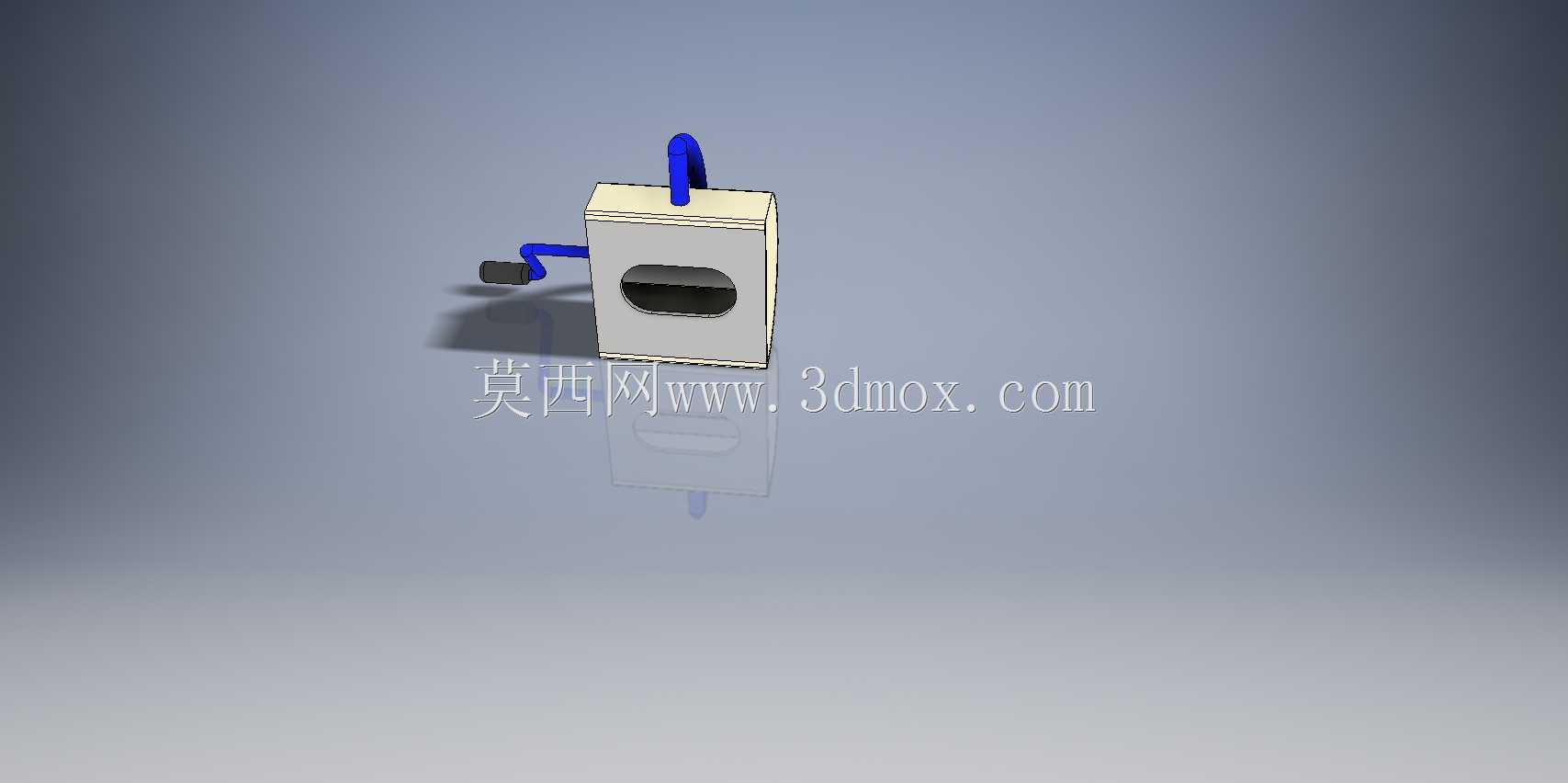

　　这款手动抹灰作业工具的三维结构设计，核心面向家装局部墙面修补、小范围工装抹灰找平、零散墙体抹灰作业场景，区别于大型自动化抹灰设备的笨重与高成本，适配狭窄空间作业、零散点位施工的实际需求，解决传统手工抹灰效率低、涂层厚度不均的痛点。从功能特性来看，该工具采用手摇驱动的辊轴送料结构，料仓与抹灰辊集成在同一机架上，作业时无需反复蘸取灰料，通过手摇柄带动辊轴转动，可将料仓内的砂浆均匀输送至抹灰辊面，配合贴墙导向结构，单次推送即可完成固定宽度的抹灰作业，涂层厚度可通过侧边的调节挡片控制，适配不同施工要求下的抹灰厚度需求，减少后续找平的工作量。设计思路上，整体采用轻量化的框架结构，主体支撑件采用薄壁型材拼接，在保证结构刚度的前提下控制整体重量，

　　便于单人手持长时间作业，手摇驱动结构采用齿轮啮合传动，传动比经过匹配，保证手摇转速与抹灰辊送料速度匹配，避免出现灰料堆积或者供料不足的问题；料仓设计为弧形敞口结构，既方便添加灰料，也能在作业时让灰料依靠自重持续向辊轴处输送，减少余料残留。外形尺寸方面，整体结构宽度控制在300mm以内，高度不超过400mm，握持手柄的位置符合人体工程学设计，作业时握持点与抹灰作业面的距离控制在合理范围，减少手腕受力；安装边界上，所有运动部件均设置在机架内侧，外露部分无尖锐棱角，抹灰辊与机架的连接采用快拆结构，作业后可快速拆卸辊轴进行清洗，避免砂浆凝固后堵塞传动结构。导向轮设置在机架贴墙侧的上下两端，作业时导向轮贴紧墙面滚动，

　　保证抹灰辊与墙面的间距恒定，避免出现抹灰厚度不均、漏抹的问题，手摇柄的转动半径经过优化，作业时摇柄不会与墙面或者操作人员手部发生干涉，适配不同身高的操作人员在站姿作业下的操作习惯，料仓的容量设计匹配单次小范围作业的灰料用量，避免装料过多导致整机过重，也减少频繁添料的频次。
