手动T型螺杆式管道夹持压紧工具结构

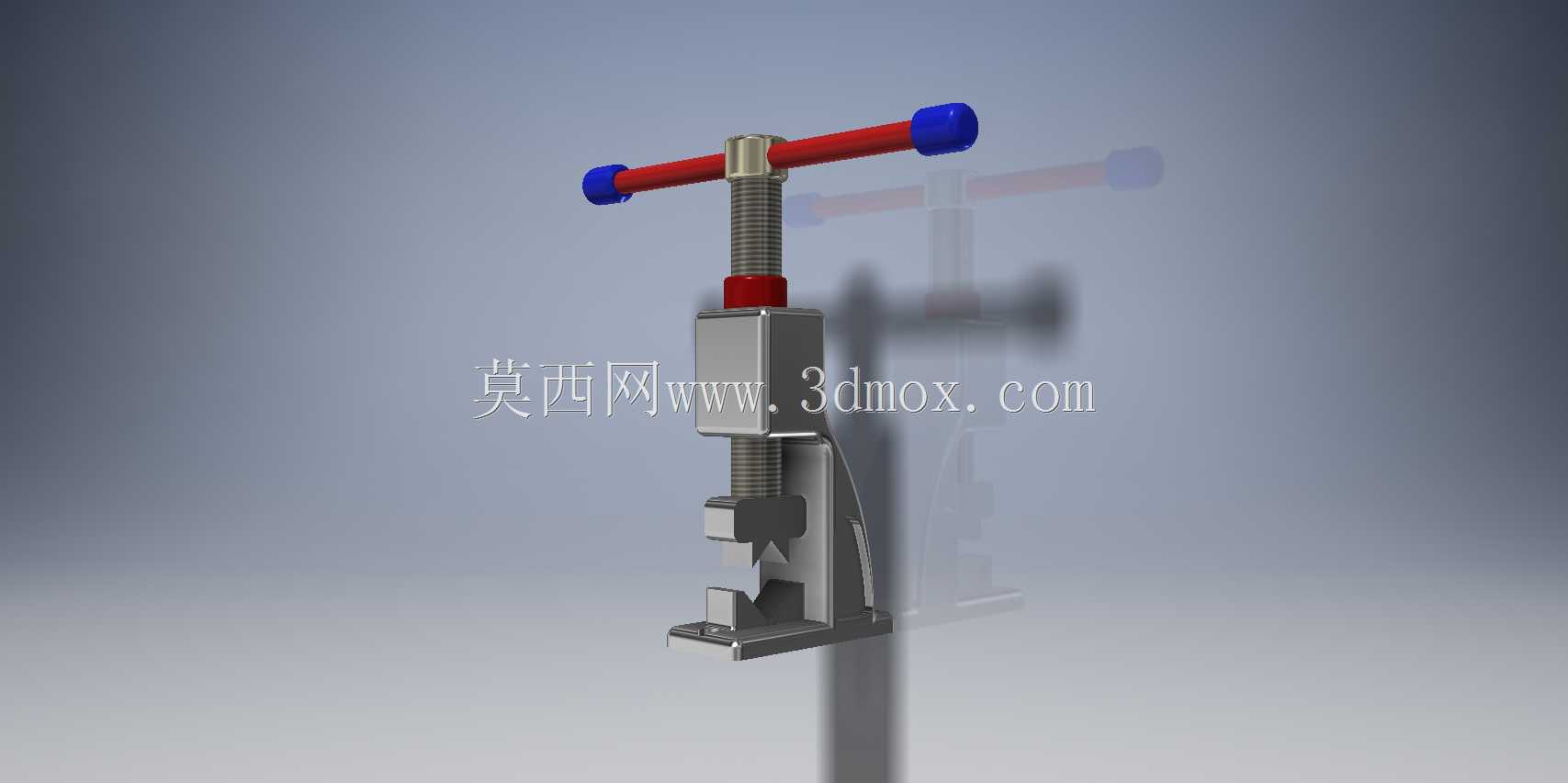

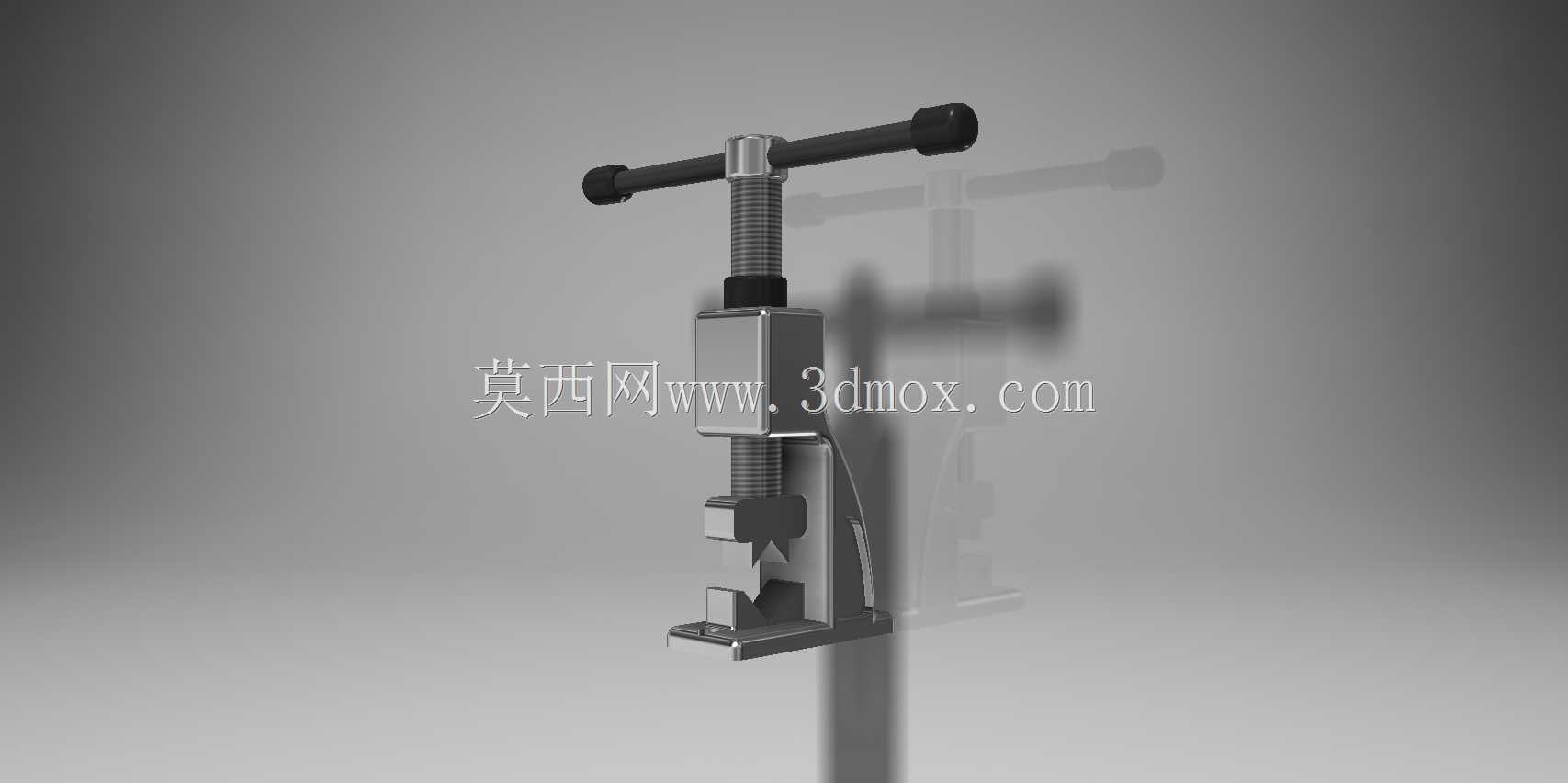

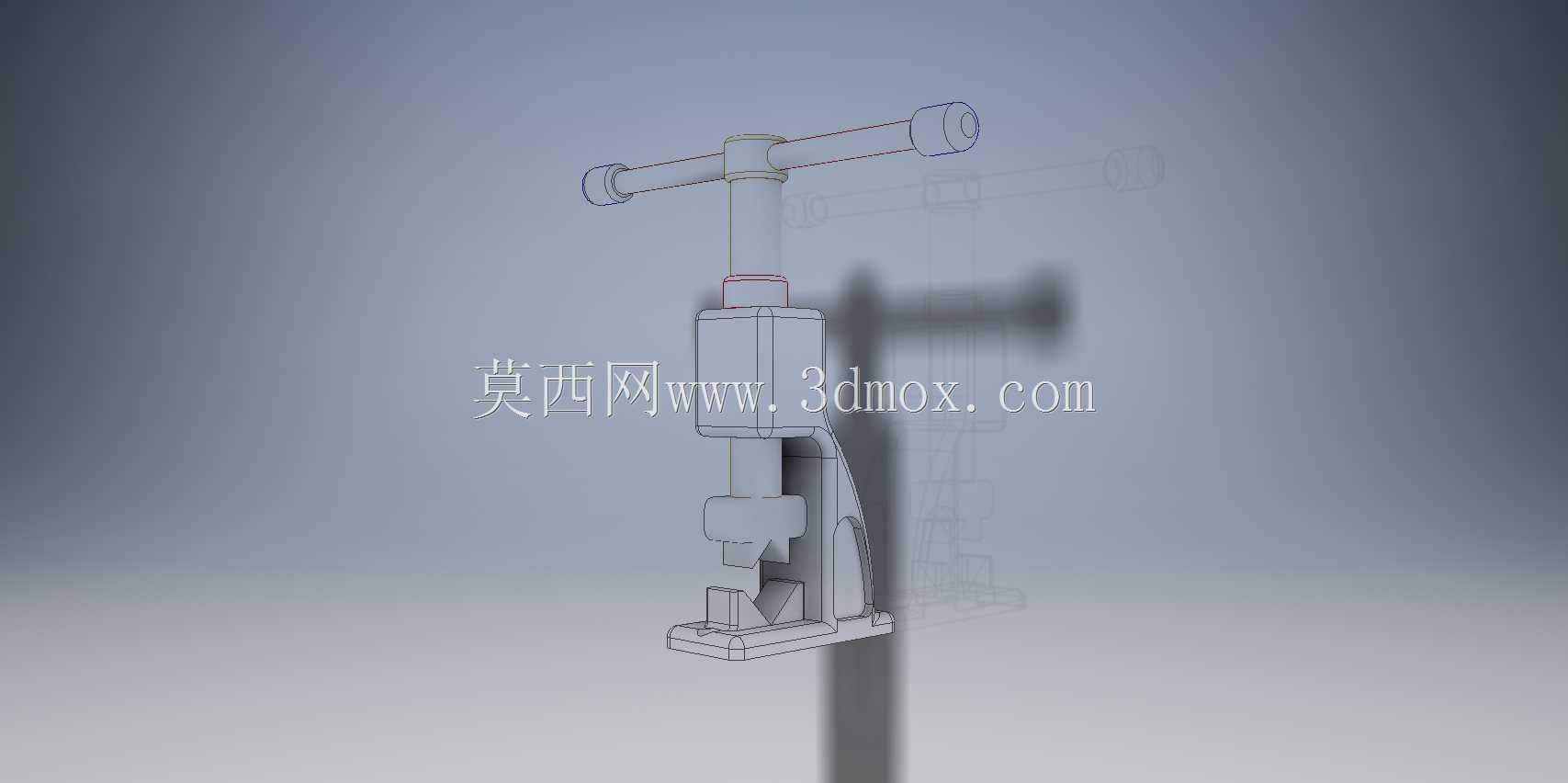

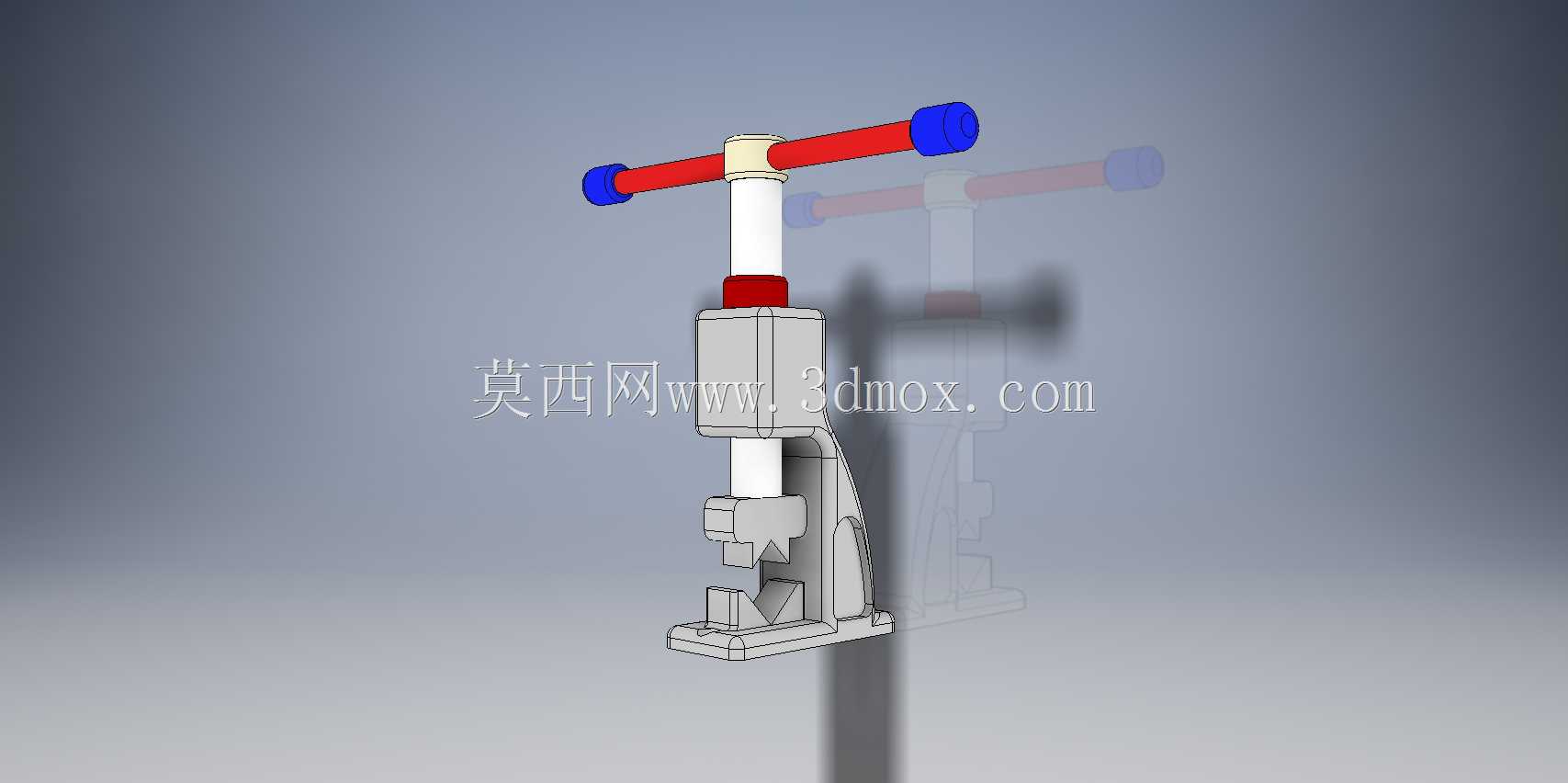

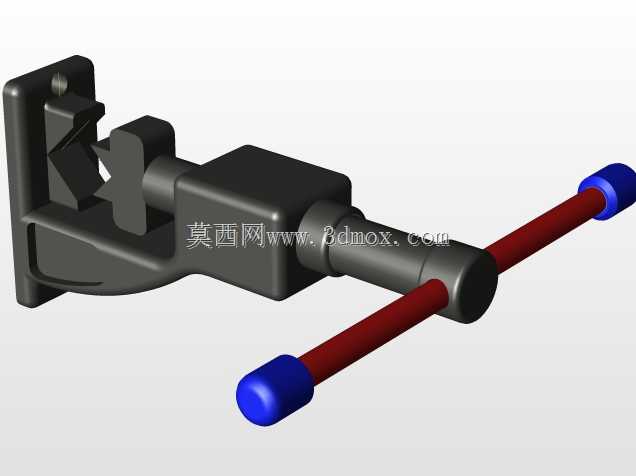

　　这款手动夹持工具主要面向现场管道施工作业场景设计，可适配小口径金属、塑料管材的临时固定、管口校形、压接辅助等工序，在管线铺设、维修作业中，能替代传统管钳的部分夹持功能，避免钳口对薄壁管材表面造成的咬痕损伤。从结构设计逻辑来看，整体采用立式C型床身作为承载主体，底座设置V型定位槽，管材放置后可自动对中，无需额外调整定位块，适配不同直径的圆管装夹需求，V型槽的夹角设计为90度，兼顾小直径管材的定位稳定性与大直径管材的容纳空间，底座底部做了平面加工，可直接放置在工作台面使用，也可通过预留的安装孔固定在工位架上，安装边界需预留左右两侧操作空间，保证T型手柄旋转时无遮挡。传动部分采用梯形螺杆副，螺杆上端连接T型操作手柄，

　　手柄两端套有绝缘防滑套，既可以增大操作力矩，也能在带电作业场景下降低触电风险，螺杆中部设置限位轴肩，防止旋出过度导致结构脱落，螺杆下端连接活动压头，压头与螺杆采用铰接连接，压紧时压头可自适应管材表面角度，保证夹持面完全贴合，避免局部应力集中压伤管壁。压头与底座V型槽的夹持面都做了防滑齿纹处理，齿纹深度控制在0.5mm以内，既保证足够的夹持摩擦力，又不会在管材表面留下过深的压痕。整体结构没有复杂的传动零件，所有部件都采用常见的金属切削加工工艺即可生产，维护时仅需定期在螺杆螺纹处涂抹润滑脂，就能保证操作顺畅，不会出现卡滞问题。在实际使用中，操作人员只需将管材放置在底座V型槽内，旋转T型手柄带动活动压头下行，即可完成管材的夹紧固定，

　　夹紧力可通过手柄旋转力矩控制，针对薄壁塑料管材可适当减小压紧力，针对厚壁金属管材可增大旋转力矩获得足够夹持力，相比传统的链条管钳，这款工具的夹持受力更均匀，管材不会出现夹扁变形的问题，尤其适合对管口圆度要求较高的管路焊接、粘接工序使用。整体外形紧凑，立式结构占用工作台面积小，适合流动维修作业时随车携带，也可固定在车间工位作为长期装夹器具使用，结构的受力路径经过优化，C型床身的截面做了加厚处理，在最大夹持力工况下，床身开口处的变形量控制在0.1mm以内，保证装夹精度不会因结构变形受影响。
