壁挂式电视安装固定支撑支架结构

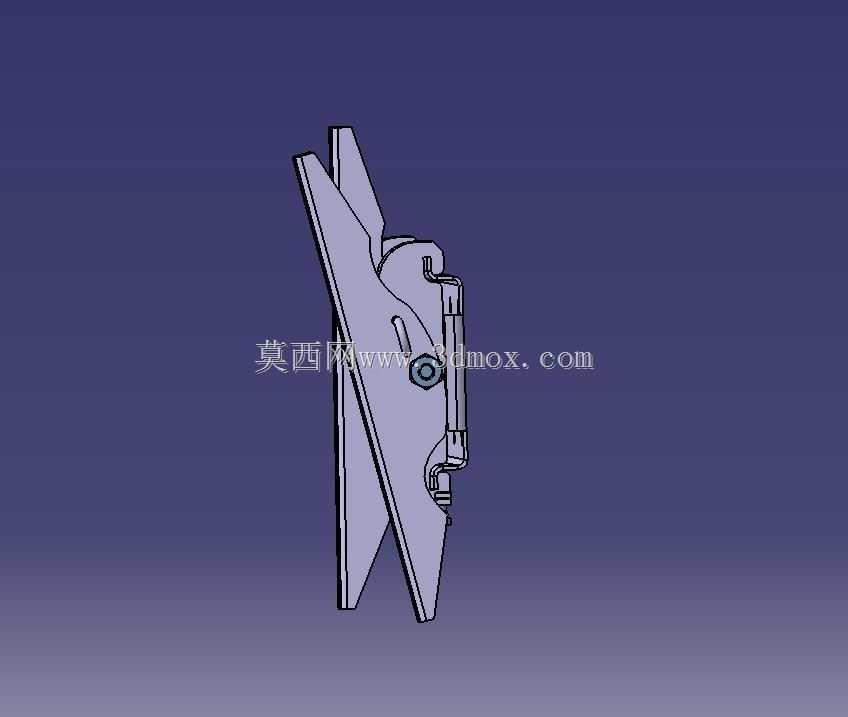

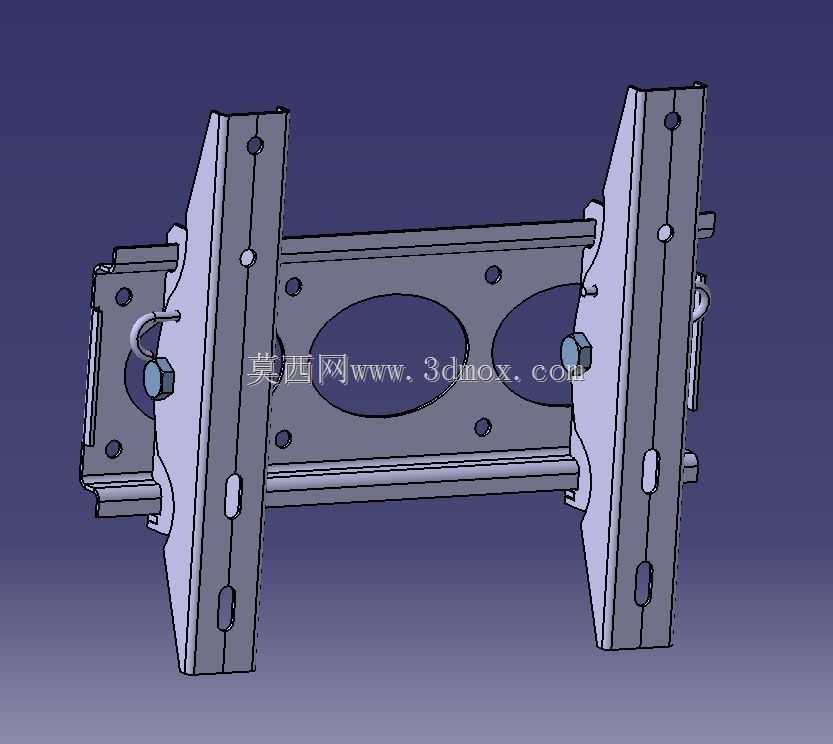

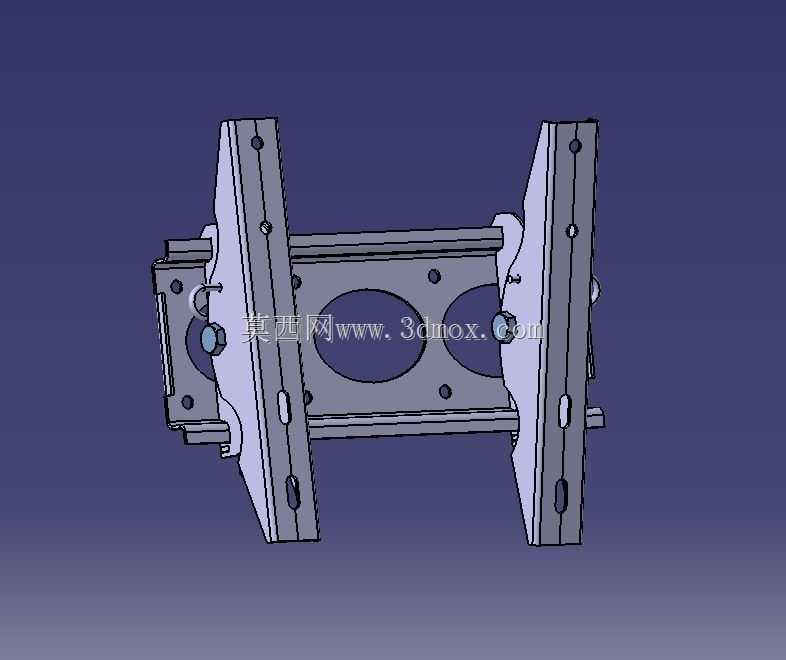

　　这款壁挂式电视固定支架的结构设计，核心围绕家用及商用场景下显示终端的墙面挂载需求展开，日常应用覆盖家庭客厅影音区、会议室显示终端布置、公共区域信息发布屏安装等多个场景，核心作用是替代传统落地式支架，释放桌面及地面空间，同时实现显示终端的稳固固定。从功能特性来看，该支架采用贴墙式折叠支撑结构，主体承力板采用斜向加强构型，能够在贴近墙面安装的前提下，为挂载的显示设备提供足够的抗倾覆力矩，避免设备因外力触碰出现晃动甚至脱落的风险。结构上设置了铰接式连接位，可适配不同厚度的显示设备背部安装孔位，安装时无需对墙面进行大面积开槽，仅需在对应承重点位打入膨胀螺栓即可完成固定，安装边界要求较低，普通混凝土墙面、实心砖墙均可满足承重要求，

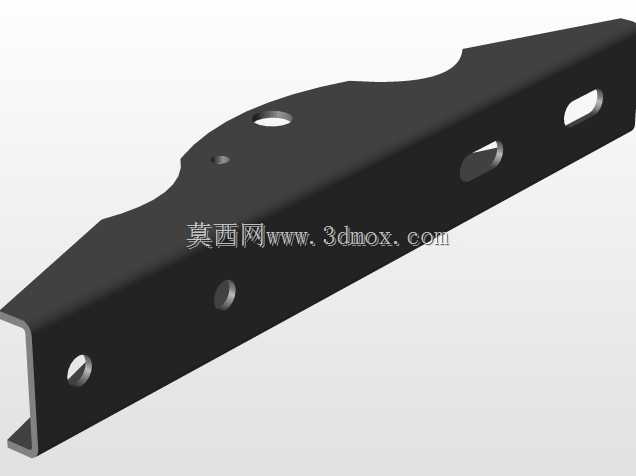

　　空心砖墙则需配合专用膨胀件使用。设计过程中优先考虑了安装后的受力传递路径，设备自重通过背部挂接结构传递到两侧的斜向承力翼板，再均匀分散到墙面的固定点位上，避免局部应力集中导致墙面破损或支架变形。整体外形采用薄型化设计，安装完成后设备与墙面的间隙控制在较小范围内，不会出现过度突出影响空间美观度的问题，支架边缘做了折边处理，既提升了整体结构刚度，也能避免安装过程中锐边划伤施工人员。铰接部位的限位结构可在安装时提供临时支撑，方便施工人员单人完成设备对位与固定，无需额外人员全程托举设备，降低了高空作业的施工难度。承力板上的预留安装孔采用长圆孔设计，允许安装时进行小范围的位置微调，抵消墙面打孔时的位置误差，提升安装容错率。结构材质选用常规冷轧钢板构型，在满足承重要求的前提下控制整体重量，不会对墙面造成额外的负载压力，适配常规尺寸的平板显示设备挂载需求，可覆盖多数家用及中小商用场景的显示终端安装使用。
