电力线路用铝制直驱端子连接构件

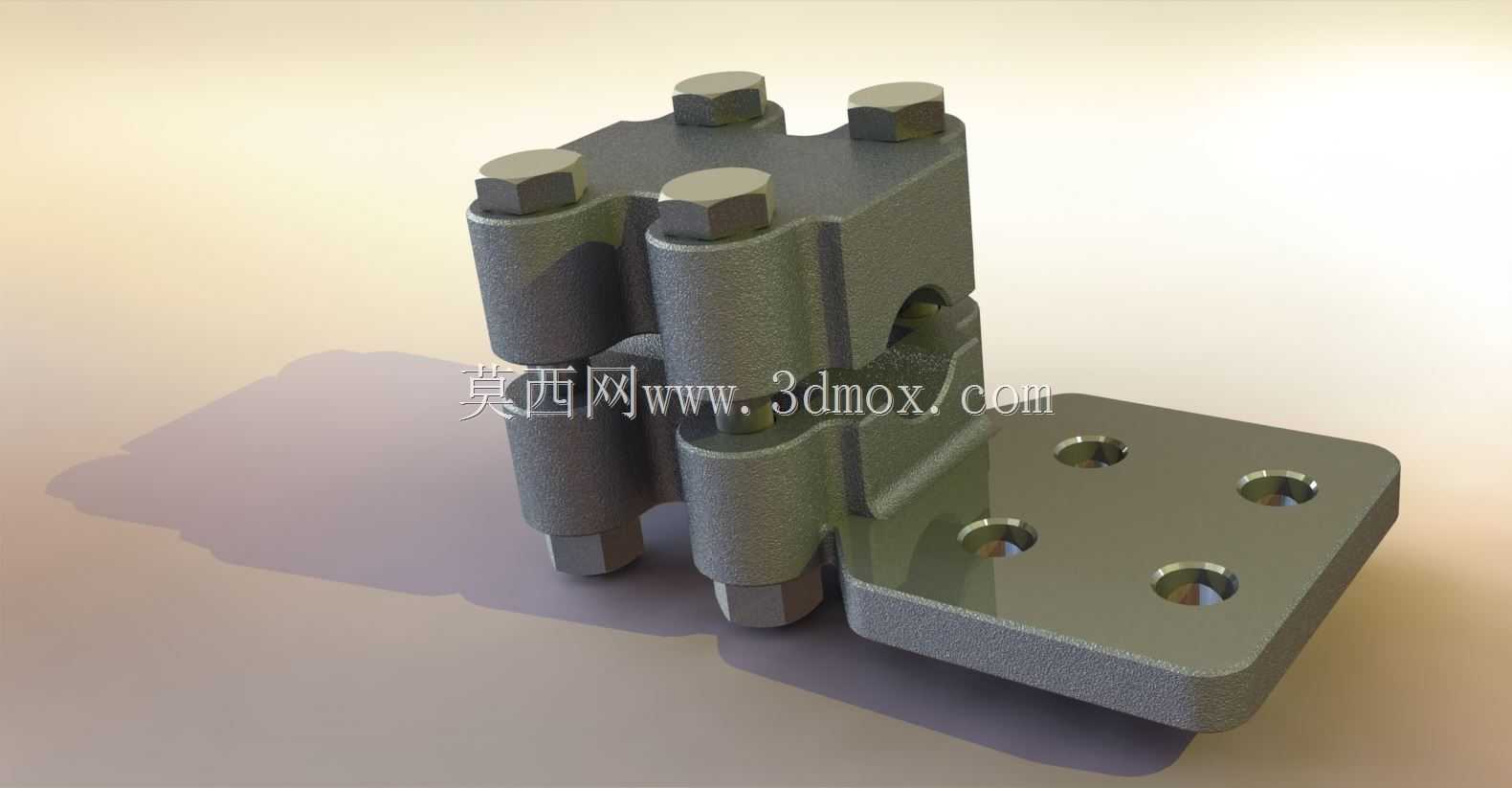

　　这款铝制连接构件主要应用于架空输电线路的导体接续场景，核心作用是实现ACAR 1024kcmil规格导线与箔导体的可靠电气连接与机械固定，在输配电线路的耐张段、跳线连接、设备引下接线位置都能见到这类构件的身影，是保障线路载流稳定性与结构强度的关键五金部件。从结构设计来看，构件采用分体夹装加安装底板的组合形式，夹装部分设置了四组六角螺栓锁紧结构，通过螺栓预紧力让夹体内壁与导线外表面紧密贴合，既保证足够的接触面积降低接触电阻，避免长期运行出现接头发热问题，又能提供充足的握紧力，防止导线在风振、温度变化产生的应力作用下出现滑移松脱。夹体与安装底板为一体化铣制成型，减少了拼接面带来的电阻增量与结构薄弱点，

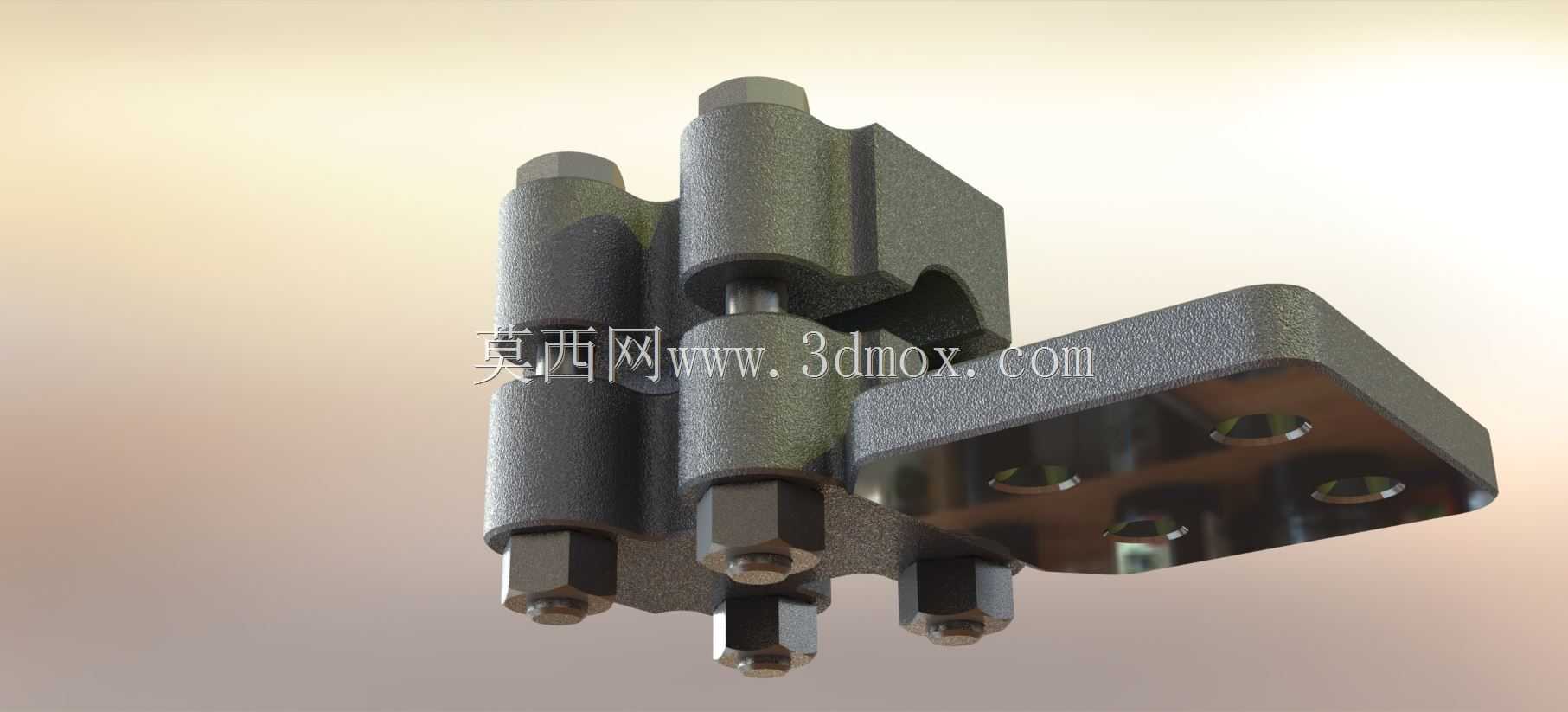

　　底板上预留的四个安装孔位中心距为44mm，单孔直径14mm，可适配标准规格的电力金具安装螺栓，安装时可直接与杆塔横担上的预留安装位或者设备接线端匹配，不需要额外进行打孔改制，能有效降低现场施工的工作量。设计阶段充分考虑了户外运行的工况需求，整体选用铝合金材质，一方面利用铝材质优良的导电性能匹配导线的载流需求，另一方面铝合金的抗腐蚀能力能适应户外酸雨、盐雾、温差变化的复杂环境，相比钢制构件重量更轻，能降低杆塔的长期载荷。夹体的内腔做了圆弧过渡处理，没有尖锐棱角，安装时不会划伤导线外层，避免导线出现应力集中导致的断股隐患；螺栓锁紧位做了沉台设计，螺栓拧紧后端面不会突出构件表面，减少了线路运行时的电晕放电概率，

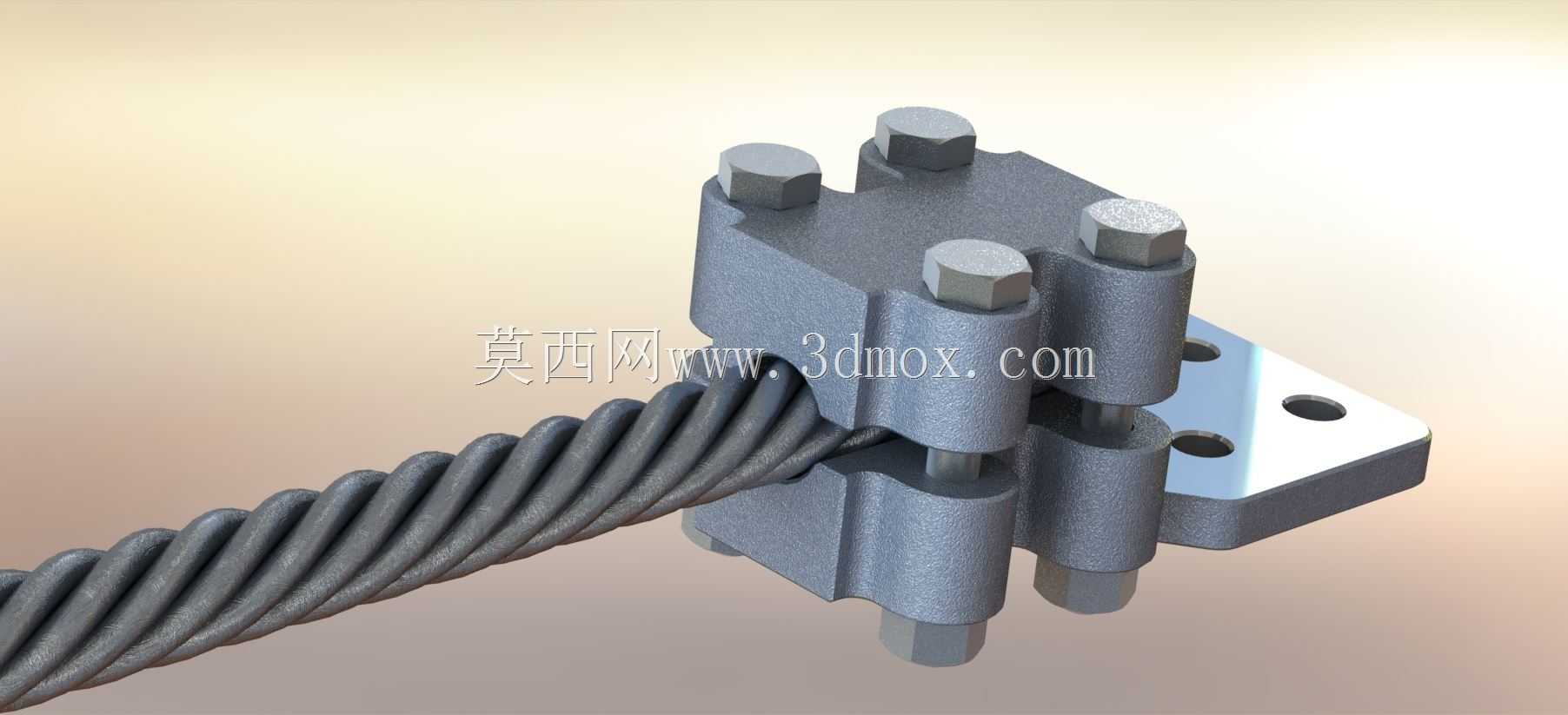

　　尤其适配高电压等级的线路使用要求。在安装边界上，夹体的容线腔尺寸完全匹配29.56mm外径的ACAR导线，不需要额外填充导电膏之外的辅助衬垫，锁紧时四组螺栓需要按对角顺序逐步拧紧，保证夹体各部位受力均匀，避免单侧受力导致夹体变形或者导线被压伤。底板的平面度控制在0.1mm以内，安装后能与被连接面完全贴合，不会出现间隙导致的接触不良或者固定不稳问题。这类构件在建模时需要重点关注内腔的尺寸公差，容线腔的直径公差需要控制在±0.2mm以内，过大容易导致握紧力不足，过小则可能压伤导线；安装孔的位置度公差需要控制在0.15mm以内，保证现场安装时能顺利对位，不会出现孔位错位无法装配的问题。同时夹体与螺栓的配合间隙也需要合理设置，既要保证螺栓能顺利穿入，又要避免间隙过大导致长期运行出现螺栓松动。
