蜗轮蜗杆传动副蜗轮结构三维设计

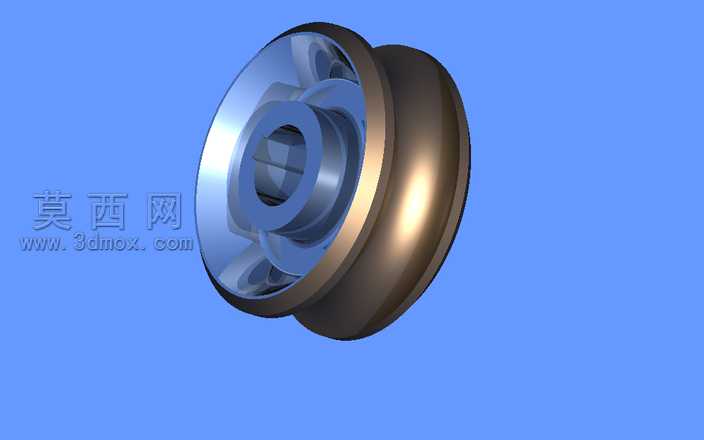

本作品为蜗轮蜗杆传动机构中的核心从动件蜗轮三维建模设计，整体采用参数化建模思路完成，首先依据蜗轮蜗杆啮合的基础几何参数，确定蜗轮的模数、齿数、分度圆直径、齿顶高系数、顶隙系数等核心参数，在三维建模环境中先绘制蜗轮的基准轴与基准面，搭建整体建模的定位框架。首先构建蜗轮的轮毂结构，轮毂中心设计有适配传动轴的安装通孔，孔壁可根据装配需求设计键槽结构以实现周向固定，轮毂外侧通过辐板与外缘的轮齿部分连接，辐板采用平滑过渡的曲面结构，既保证整体结构强度，也能减少不必要的材料占用，适配轻量化设计需求。轮齿部分是建模的核心，依据蜗轮的齿廓成型原理，采用扫描混合的方式构建渐开线齿形，齿向方向适配蜗杆的螺旋角设计为弧形曲面，保证与蜗杆啮合时能够实现线接触，提升传动的平稳性与承载能力，齿顶与齿根部分均做了圆角过渡处理，避免应力集中导致的轮齿断裂问题。材质渲染部分，轮缘与轮齿部分采用铜合金材质表现，还原实际生产中蜗轮常用的耐磨铜材属性，轮毂与辐板部分采用合金钢材质，通过不同的金属质感区分不同部件的材质特性，铜质部分调整了金属粗糙度与反射参数，呈现出温润的金属光泽，钢质部分提升了反射强度，表现出钢材的硬朗质感，背景采用纯色渲染突出模型本身的结构细节。整体结构设计严格遵循机械设计手册中蜗轮的设计规范，各部分尺寸比例符合通用传动件的设计标准，可用于机械原理教学演示、传动机构虚拟装配验证等场景，建模过程中保留了所有参数化特征，可根据不同的传动比、载荷需求快速调整参数生成适配的蜗轮模型，轮槽部分的尺寸精度控制符合啮合传动的公差要求，能够保证虚拟装配时与对应蜗杆实现无干涉啮合，还原真实的传动运动效果。
