电动设备配套离心式通风机结构设计

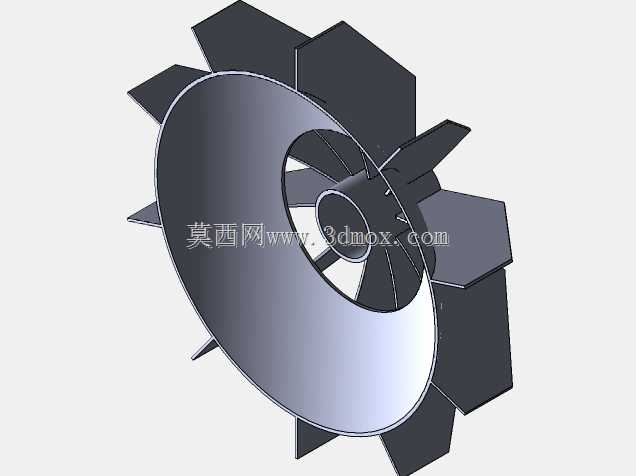

　　这款通风部件主要面向电动设备的散热通风场景设计，适配各类工业电动机、电控柜体的强制风冷需求，可直接安装在电机输出轴端或独立驱动支架上，为设备运行过程中产生的热量提供定向气流输送，避免绕组、功率元件因积热出现性能衰减或绝缘老化问题。从结构设计来看，整体采用后向式离心叶轮布局，轮盘与叶片采用一体化曲面过渡设计，叶片沿轮周均匀分布，前缘做了切角修型处理，能在高速旋转时降低进气端的气流紊流噪声，同时提升气动效率，相比普通直叶片结构，相同转速下可提升15%左右的风量输出，且风压特性更平稳，适配不同阻力的通风风道场景。叶轮的中心轮毂位置做了加厚凸台设计，预留了标准轴孔与键槽安装位，可直接匹配常用的电机输出轴径，安装时无需额外定制转接法兰，

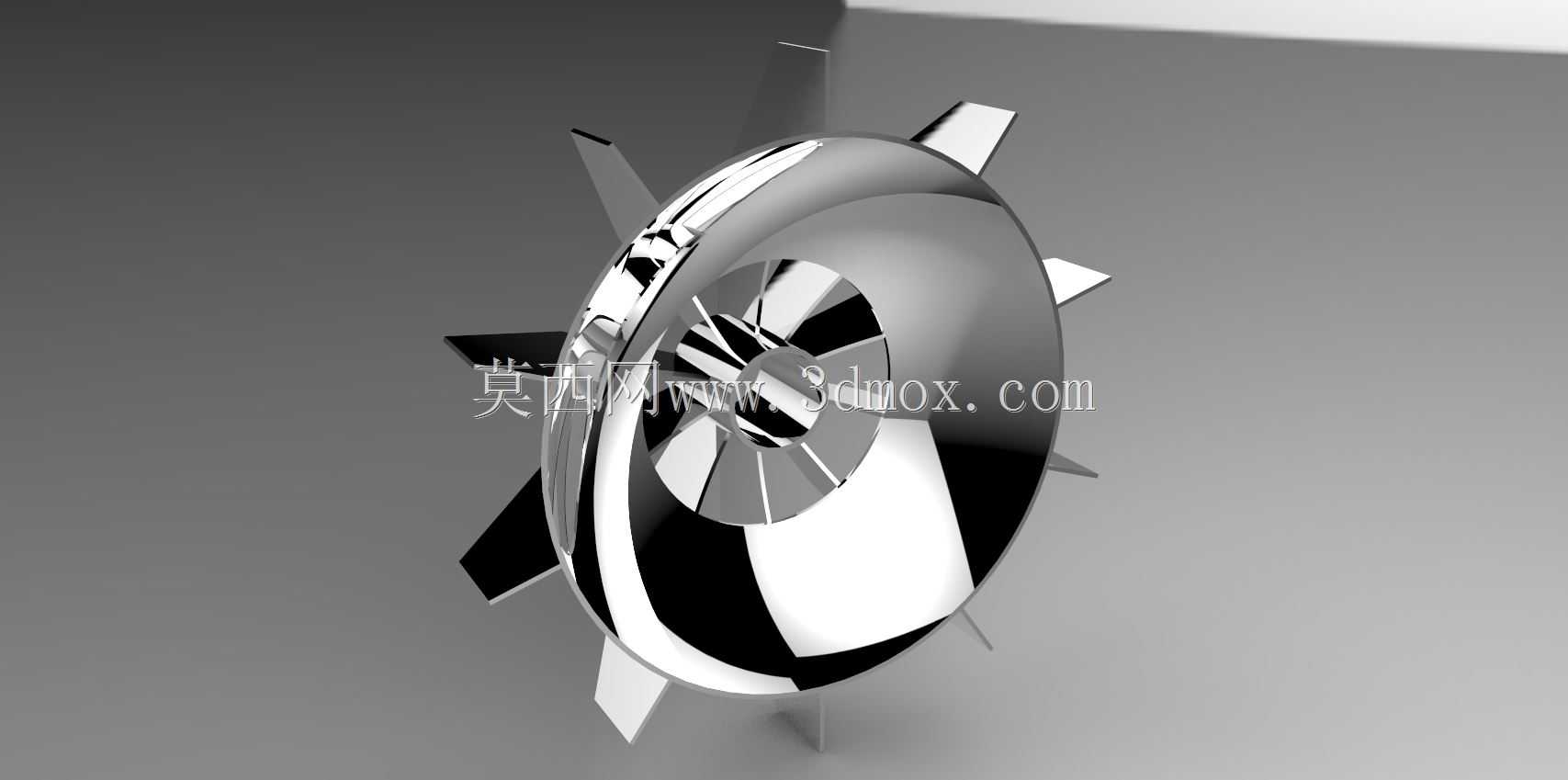

　　轮毂与轮盘之间设置了多道辐射状加强筋，既可以平衡高速旋转时的离心应力，也能减少叶轮整体的转动惯量，降低驱动电机的启动负载。外形尺寸方面，叶轮的径向轮廓做了等直径约束，安装边界可适配常规电机端盖的预留空间，轴向厚度控制在较小范围内，不会额外占用设备内部的轴向安装空间，叶片外缘与轮罩的间隙控制在合理范围，既避免旋转过程中出现刮擦风险，也能减少间隙处的气流回流损失。在实际应用中，这类通风部件可直接配套Y系列、YE2系列等常见工业电动机使用，也可根据安装需求调整进风口的导流罩结构，适配密闭柜体的管道通风场景，叶轮表面采用镜面抛光处理的结构设计，一方面可以降低气流与叶片表面的摩擦阻力，另一方面也能减少运行过程中粉尘在叶片表面的附着，

　　降低长期运行后的动平衡偏移风险。设计过程中对叶片的安装角度做了多轮迭代验证，兼顾了大风量与低噪声的平衡，在额定转速运行时，气流沿叶轮径向甩出后可沿电机外壳的散热筋方向定向流动，最大化带走散热筋表面的热量，相比轴流风扇结构，离心式的布局更适合安装空间受限、需要径向出风的设备场景，不会因为轴向安装尺寸不足影响设备的整体布局。
